Комплектные трансформаторные подстанции

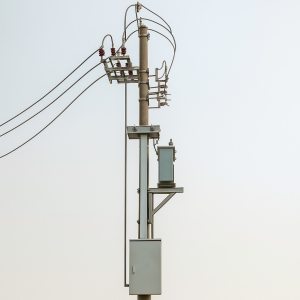

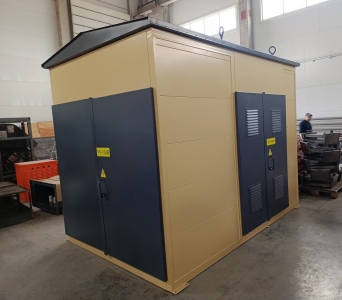

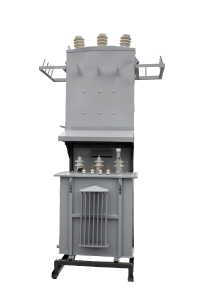

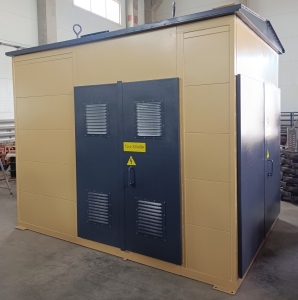

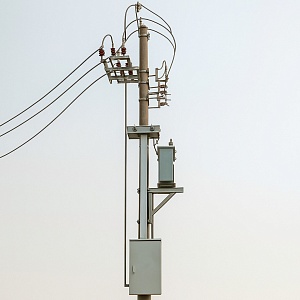

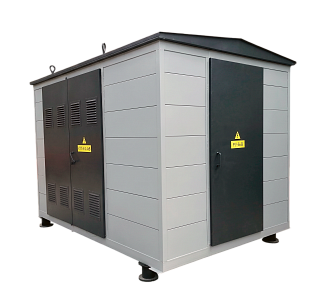

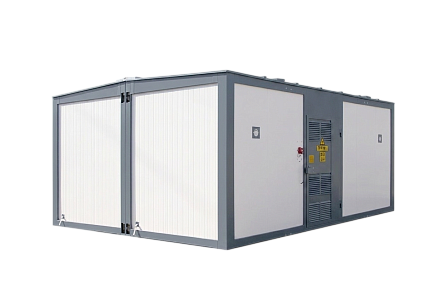

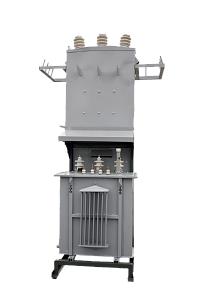

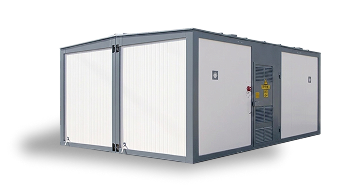

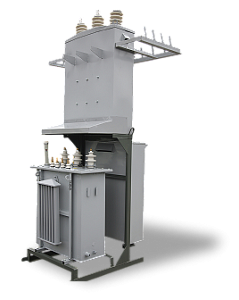

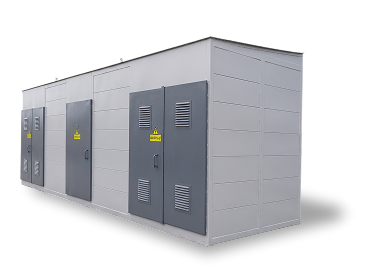

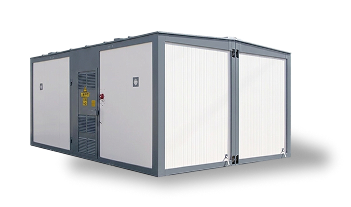

На нашем заводе вы можете купить, заказать Комплектные трансформаторные подстанции киосковые КТП, 2КТП, мачтовые КТПМ, столбовые КТПС, блочные КТП в сэндвиче различной мощности.
Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru
- Мощность, кВА: 16
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 25
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 40
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 16
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 25
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 40
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 63
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 100
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 160
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 63
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 380
- ДхШхВ, мм: 1600х1200х1700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 100
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 160
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 150
- ДхШхВ, мм: 1750х1340х1520
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 160
- Вес, кг: 2700
- ДхШхВ, мм: 7100х1800х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 2700
- ДхШхВ, мм: 7100х1800х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35

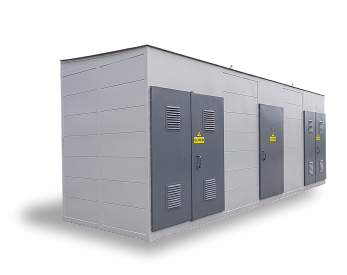

- Мощность, кВА: 400
- Вес, кг: 3500
- ДхШхВ, мм: 7500х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 630
- Вес, кг: 3500
- ДхШхВ, мм: 7500х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1000
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1250
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1600
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35

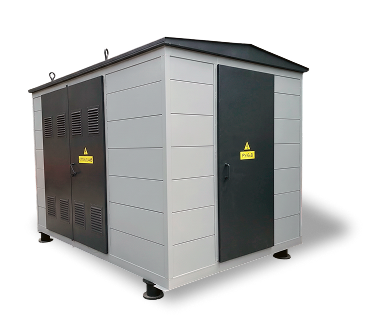

- Мощность, кВА: 2500
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 25
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 40
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 63
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 100
- Вес, кг: 900
- ДхШхВ, мм: 2000х1650х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 160
- Вес, кг: 900
- ДхШхВ, мм: 2000х1650х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 400
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 630
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1000
- Вес, кг: 1500
- ДхШхВ, мм: 2400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1250
- Вес, кг: 1600
- ДхШхВ, мм: 2500х2400х2700
- Сеть, кВ: 6; 10; 20; 27,5; 35
Описание
Комплектные подстанции с одним или с двумя трансформаторами предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным, напряжением 6(10)/0,4 кВ. КТП производятся в тупиковом или проходном исполнении.
Подстанции (КТП) - электроустановки различных типов, предназначенных для электроснабжения жилых и строительных объектов путем приема и преобразования электроэнергии. Данный тип установок активно используется в населенных пунктах разных типов: селах, поселках, городах. Любой вид КТП содержит в себе три обязательных устройства - устройства автономной защиты и управления, распределительное устройство РУ, а так же вспомогательных сооружений.
Комплектные трансформаторные подстанции так же зависят от класса установки, которые могут быть повышающими, либо понижающими. Первый класс подстанций обычно устанавливается на территории электростанций для преобразования вырабатываемой генератором электроэнергии в более мощную. Понижающие влияют на вырабатываемую электроэнергию противоположным путем, преобразуя напряжение первичного типа во вторичное, которое является более низким напряжением электросети. В соответствии с потребностями населенных пунктов или строительных объектов, характеристики подобных установок могут сильно различаться.
Подстанции понижающего класса в свою очередь делятся на главные понижающие, районные и цеховые. Электроэнергия, поступаемая от высоковольтных ЛЭП, проходит через районные КТП, которые снижают напряжение для местных и цеховых подстанций, после чего электроэнергия поступает к потребителям.

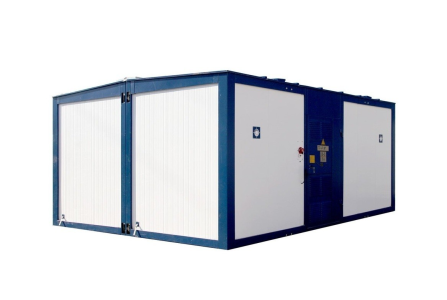

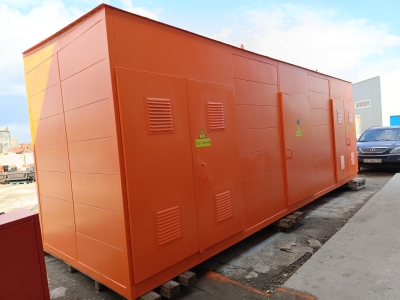

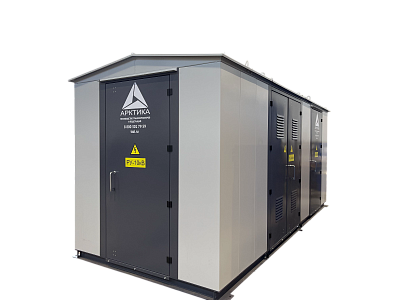

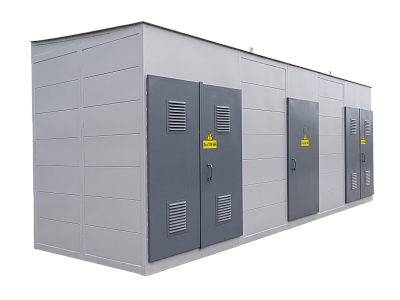

Что же касается корпуса комплектных трансформаторных станций, то они могут быть изготовлены в виде бетонных, металлических корпусов, а так же в виде панелей типа "сэндвич". Установка трансформаторной подстанции производится на фундамент, на расстоянии от соседствующих сооружений. В саму конструкцию так же вмонтированы камеры высоковольтного и низковольтного напряжения.
Технические параметры:
- Климатическое исполнение - ГОСТ 15150 - 69 - УХЛ1;
- Окружающая среда - промышленная атмосфера типа II;
- Скорость ветра - до 36 м/с, скоростной напор ветра при отсутствии гололеда до 800 Па;
- Скорость ветра - до 15 м/с, скоростной напор ветра до 146 Па при толщине льда до 20мм;
- Высота над уровнем моря не более 1000м;
- Степень защиты оболочки для всей КТП IP 23.
Как купить, заказать:
На нашем заводе вы можете купить, заказать комплектные трансформаторные подстанции различной мощности.
Индивидуально могут быть выпущены комплектные трансформаторные подстанции нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств комплектные трансформаторные подстанции могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать комплектные трансформаторные подстанции и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
