Шкафные мачтовые подстанции КТПМ

Назначение

Мачтовые комплектные трансформаторные подстанции (КМТП) представляют собой подстанции наружной установки, напряже­нием 10(6)/0,4 кВ, мощностью 25-250 кВА, с автоматическими выключателями и рубильниками на отходящих линиях 0,4 кВ. Предназначены для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, пре­образования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей.

Мачтовые трансформаторные подстанции КТП ВМ (мачтовая подстанция сельского типа селянка ТП, умывальник, мачтовка КТПМ, столбовая, садовая ТП, подстанция для коттеджных поселков КТП ВМ, КТП с трансформатором для садового товарищества, подстанции КТП сельского исполнения КТП-М, трансформаторная подстанция КТПВ, сельская подстанция КТП, Сельская комплектная трансформаторная подстанция СКТП), ктп для сотовых операторов применяется для электроснабжения промышленных, сельскохозяйственных коммунальных объектов в кольцевых или радиальных схемах распределительных сетей напряжением 10/0,4 кВ, 6/0,4 кВ.

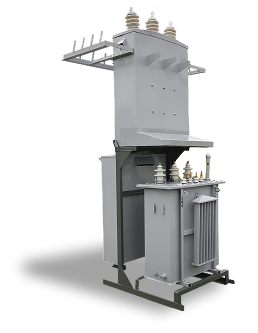

Мачтовая трансформаторная подстанция КТП ВМ (подстанция КТПМ мачтового типа) представляет собой сборно-сварную конструкцию из двух шкафов: устройства высокого напряжения и распределительного устройства низкого напряжения, которые монтируются на специальной раме, и в зависимости от типа трансформатора имеют два вида исполнения по габаритам.

Конструктивные особенности

Четырехстоечные КМТП монтируются на четырех приставках. Оболочка КМТП надежно закрывает доступ к токоведущим частям КМТП. На вводе ВН имеется кронштейн для установки разрядни­ков 6-10 кВ. КМТП комплектуется подробной инструкцией по мон­тажу и руководством по эксплуатации. КМТП в транспортном поло­жении может перевозиться в контейнере ж/д транспортом либо в открытом виде автомобильным транспортом.

Модельный ряд КМТП от завода «Арктика»

Контроль качества

На все мачтовые комплектные трансформаторные подстанции имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Условия эксплуатации

• Высота над уровнем моря: не более 2000 м
• Степень загрязненности атмосферы: I...III
• Группа условий эксплуатации в части воздействия механических факторов внешней среды: М3 по ГОСТ 17516.1-90
• Шкафы распределительных устройств низкого напряжения (РУНН) используются в электрических сетях с системой заземления по ГОСТ 30331.2-95 (МЭК 364-3-93) -TN-S-С и TN-С (нулевой рабочий и нулевой защитный проводники объединены).

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
