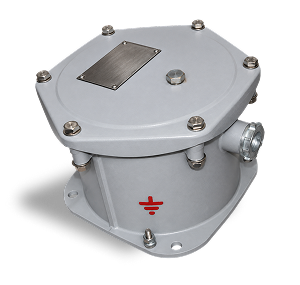

Однофазные понижающие трансформаторы ОСВМ

Трансформаторы серии ОСВМ

Общая информация

Трансформатор ОСВМ предназначен для электроустановок судов и плавсооружений. Трансформаторы выпускаются в климатическом исполнении ОМ5 и предназначены для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60) Гц и 400 (500) Гц судов морского и речного флота неограниченного района плавания

Трансформаторы ОСВМ соответствуют требованиям морского регистра судоходства и МЭК в части судового электрооборудования. Трансформаторы могут безотказно работать при наклонах судна до 15° (длительно) и 30° (до 3 мин), и при качке с наклоном до 45° и периодом качки до 16с.

ОСВМ предназначены для длительной работы при окружающей температуре от -40°С до +45°С при относительной влажности воздуха 98 % при 40°С, а также кратковременно при влажности 100% и температуре 35°С с конденсацией влаги. Полный средний ресурс трансформаторов ОСВМ не менее 120000 часов, календарный срок службы не менее 25 лет.

Условные обозначения:

О - преобразователь для одной фазы;

С - сухое климатическое исполнение;

В - водозащищенный;

М - морской (используется на плавсредствах).

Морские трансформаторные устройства данной категории имеют высокий уровень защиты и гарантируют бесперебойное функционирование в указанных условиях.

Конструкция, устройство:

По конструктивному исполнению трансформаторы являются водозащищенными (ОСВМ) ; степень защиты IP55. Трансформаторы водозащищенного исполнения защищены баком от попадания воды внутрь трансформатора при его обливании.

Магнитопроводы трансформаторов изготовлены из холоднокатаной электротехнической стали толщиной 0,3-0,35 мм с жаростойким покрытием. У трансформаторов мощностью до 25 кВА магнитопроводы витые разрезные или гнутые стыковые. Магнитопроводы склеены специальным компаундом, обеспечивающим повышенную надежность и малошумность изделий.

Для трансформаторов трехфазных мощностью от 40 до 160 кВА используются пространственные магнитопроводы, намотанные из ленты переменной ширины; для однофазных;трансформаторов;40 и 63 кВА и трехфазных с 250 кВА; трехстержневые пленарные шихтованные из пластин. Отводы обмоток выведены на специальные клеммные колодки, выбранные в зависимости от величины номинальных токов и сечения обмоточного провода.

Трансформаторы ОСВМ могут изготавливаться без клеммных колодок, при этом выводы выполняются собственным проводом и окольцовываются медными (латунными) наконечниками. У трансформаторов ТСВМ выводы ВН и НН подводятся к контактным зажимам на стенке бака через уплотнительные сальники.

Условия эксплуатации:

• Температура окружающего воздуха от минус 40 до 45°С.

• Относительная влажность воздуха 98% при температуре 40°С.

• Требования техники безопасности по ГОСТ 12.2.007.2-75, пожарной безопасности по ГОСТ 12.1.004-91.

• Трансформаторы могут работать в сетях частотой 60 Гц.

• Трансформаторы изготовляются для внутригосударственных и экспортных поставок и соответствуют техническим условиям ТУ 16-517.851-76

• Гарантийный срок эксплуатации более - 25 лет.

Преимущества силовых трансформаторов ОСВМ:

• безопасны, не содержат в составе токсичных веществ;

• беспроблемное обслуживание: не требуют частой проверки и замены масла;

• способны работать в разных температурных режимах;

• устойчивы к внешнему давлению;

• бесперебойно работают при перепадах напряжения;

• обладают высокой электрической, технической и механической прочностью.

Трансформаторы серии ОСВМ выпускаются во влагозащищенном кожухе.

Общий чертеж:

Общий чертеж

Модельный ряд трансформаторов ОСВМ

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
