Однофазные понижающие защищенные трансформаторы ОСЗМ

Трансформаторы серии ОСЗМ

Общая информация

Трансформаторы серии ОСЗМ применяются для снабжения энергетических систем однофазного переменного тока напряжением до 600 В и частотой 50 Гц. Устанавливаются на морских и речных судах неограниченного региона плавания, производятся в каплезащищенном исполнении.

Используются также в производстве судостроения, при ремонте судов, во всех областях промышленности на воде и суше для преобразования напряжения.

Условные обозначения:

О - однофазный преобразователь;

С - выполнен в сухом исполнении;

З - защищенный;

М - морской (используется на плавсредствах).

Данные трансформаторные устройства имеют степень защиты ОМ5 - морские, для работы в сырых и влажных помещениях.

Конструкция, устройство:

По конструктивному исполнению трансформаторы являются водозащищенными; степень защиты IP55. Трансформаторы водозащищенного исполнения защищены баком от попадания воды внутрь трансформатора при его обливании.

Магнитопроводы трансформаторов изготовлены из электротехнической стали, а обмотки многослойные, выполнены медным проводом В таких трансформаторах, как ОСЗМ-16 применяются скобы для крепления кабелей. В нижней части корпуса имеются отверстия для крепления их на месте установки По согласованию сторон трансформаторы ОСЗМ могут изготовляться без защитных кожухов и крышек, со степенью защиты IP00 по ГОСТ 14254-96

Для трансформаторов трехфазных мощностью от 40 до 160 кВА используются пространственные магнитопроводы, намотанные из ленты переменной ширины; для однофазных трансформаторов 40 и 63 кВА и трехфазных с 250 кВА трех стержневые пленарные шихтованные из пластин. Отводы обмоток выведены на специальные клеммные колодки, выбранные в зависимости от величины номинальных токов и сечения обмоточного провода.

Трансформаторы ОСЗМ могут изготавливаться без клеммных колодок, при этом выводы выполняются собственным проводом и окольцовываются медными (латунными) наконечниками. У трансформаторов выводы ВН и НН подводятся к контактным зажимам на стенке бака через уплотнительные сальники.

Условия эксплуатации:

Однофазные сухие судовые конструкции разрешено использовать на высоте до 1000 метров над уровнем моря. А также при:

• температуре окружающей среды от -40°С до +45°С;

• относительной влажности воздуха не выше 98%;

• наклоне плавсредства до 15° долговременно и до 30°- до трех минут;

• при качке с наклоном судна до 45° в течение 16 секунд.

• запрещается применять в химически активных и взрывоопасных местах. \

• срок эксплуатации ОСЗМ - до 25 лет.

Преимущества силовых трансформаторов ОСЗМ:

• безопасны, не содержат в составе токсичных веществ;

• беспроблемное обслуживание: не требуют частой проверки и замены масла;

• способны работать в разных температурных режимах;

• устойчивы к внешнему давлению;

• бесперебойно работают при перепадах напряжения;

• обладают высокой электрической, технической и механической прочностью.

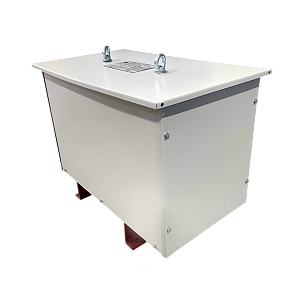

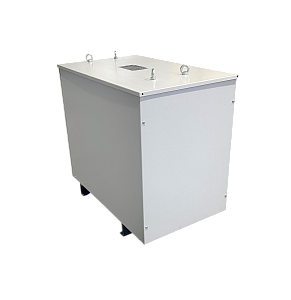

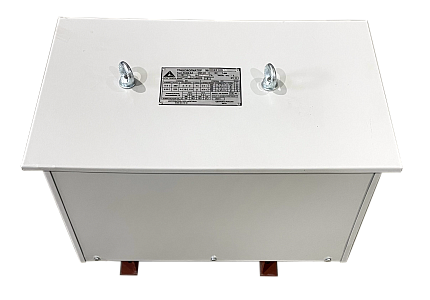

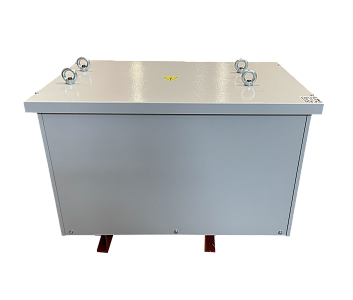

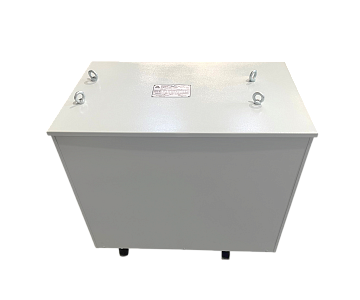

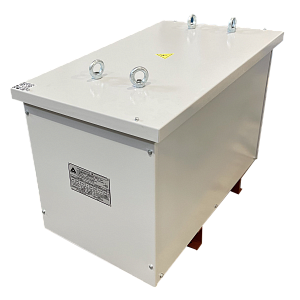

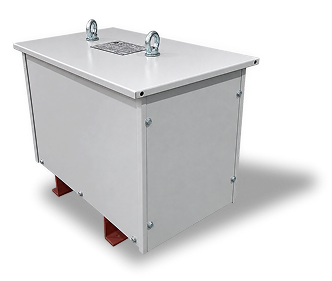

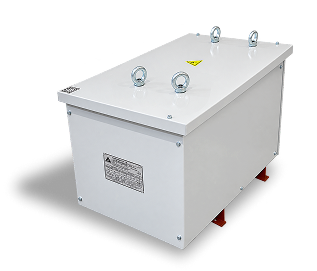

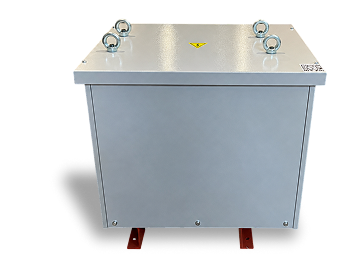

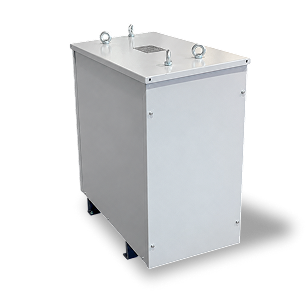

Трансформаторы серии ОСЗМ выпускаются во влагозащищенном кожухе.

Общий чертеж

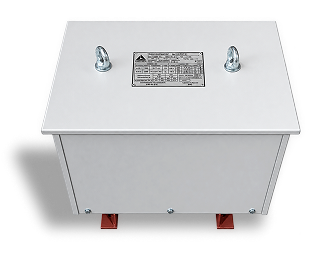

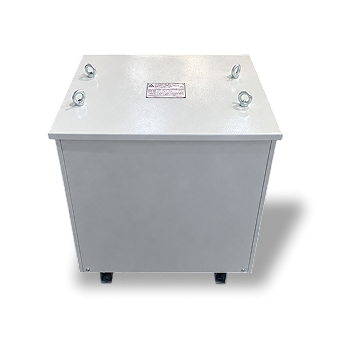

Модельный ряд трансформаторов ОСЗМ

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
