Трансформаторы и подстанции для прогрева бетона и грунта

Назначение

Трансформаторы для прогрева бетона и грунта используются для обеспечения технологических условий застывания бетонной смеси в холодное время года. Внутри бетонной заливки прокладывается нагревательный провод ПНВС и присоединяется к выводам трансформатора прогрева или станции прогрева бетона. В процессе пропускания электрического тока через провод бетон разогревается до температуры, необходимой для его нормального застывания.

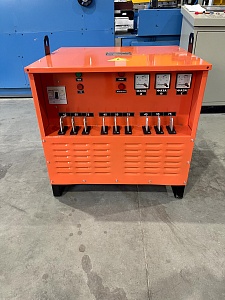

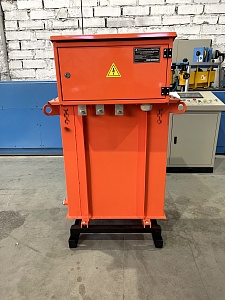

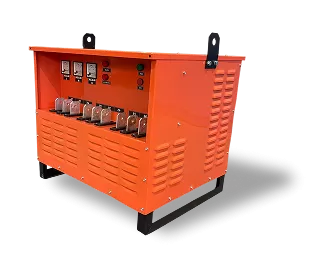

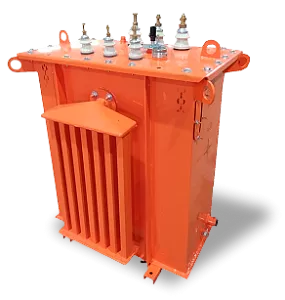

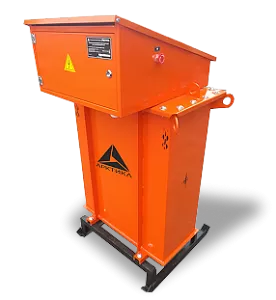

Завод трансформаторного оборудования «Арктика» выпускает комплектные трансформаторные подстанции КТПТО и КТПБ и сухие трансформаторы ТСЗП для прогрева бетона и грунта.

Конструктивные особенности

В основе изготовления наших трансформаторов для прогрева и грунта лежат новые разработки конструкторского бюро завода «Арктика». Благодаря новым инженерным решениям наше трансформаторное оборудование для прогрева бетона имеет меньшие габариты и массу, по сравнению со своими предшественниками и аналогичным оборудованием других производителей. Масса трансформатора для прогрева бетона и грунта от завода «Арктика» теперь не превышает 780 кг. Стандартные модели наших сухих прогревочных трансформаторов мощностью 63 кВА и 80 кВА производятся в двух вариантах:

• с автоматическим регулированием температуры с помощью терморегулятора ТРМ торговой марки «Овен»;
• с ручным регулированием.

Технология производства

Трансформаторы для прогрева бетона и грунта от завода «Арктика» изготавливаются из качественных электрических комплектующих от известных мировых производителей ABB, Schneider Electriс, IEK. При намотке катушек используется провод АПСД или АПСДК, который обеспечивает изоляцию из двух слоёв стеклянных нитей, с подклейкой и пропиткой электроизоляционным кремнийорганическим лаком.

Преимущества трансформаторов для прогрева бетона и грунта от завода «Арктика»

• Высокий коэффициент работы под нагрузкой (равен 100%)
• Высокая стойкость к перегрузкам
• Непрерывная работа без перегрева
• Низкий нагрев катушек за счет низкой плотности тока в катушках
• Защита от перегрева монтажной разводки благодаря толстым шинам и проводам с сечением от 16 мм²
• 5 ступеней напряжений для обеспечения лучших условий прогрева
• Тройная защита от переключений степеней под напряжением
• Несколько степеней защиты от перегруза, в том nчисле с помощью датчиков температуры
• Вакуумная пропитка катушек качественным пропиточным лаком в несколько слоев с сушкой в специальной сушильной камере
• Прочные толстые алюминиевые контакты
• Датчик температуры бетонной смеси
• Новый надежный переключатель нагрузки
• Порошковая токонепроводящая окраска корпуса

Общий чертеж:

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Для чего нужен прогрев бетона?

Для того, чтобы строительный раствор набрал нужную прочность, необходимо соблюдение нескольких параметров: температура окружающей среды 15-20°С, а также относительная влажность воздуха 95-100%. Если данные условия будут соблюдены, то химические процессы в смеси пройдут с нужной скоростью и по истечении 28 дней бетон затвердеет окончательно. При несоблюдении параметров бетон будет недостаточно прочным и срок его застывания увеличится.

При низкой температуре на улице (ниже +5°С) вода, входящая в состав цементного раствора, превращается в микроскопические кристаллики льда, а, значит, раствор местами не затвердевает, а замерзает. В таких условиях фундамент разрушается изнутри.

Частично проблема решается методом введения химических присадок отвердителей.

Но чтобы достичь максимального эффекта, необходимо использовать пассивное утепление и прогревание растворной массы посредством трансформаторной подстанции.

Принцип работы трансформаторной подстанции

Трансформаторная подстанция (ТП) – это передвижной шкаф из стали, в котором есть панель управления и автоматическая регулировка. Внутри корпуса расположена активная часть, состоящая из магнитопровода с обмотками низкого напряжения (НН) и высокого напряжения (ВН).ТП преобразует входящий ток с помощью внутреннего сопротивления провода в тепловую энергию. Чтобы присоединиться к греющим проводам с пониженным напряжением и к питающим кабелям от внешней электрической сети на внешнюю часть корпуса выводятся контактные зажимы (2 пары).

Блок управления отвечает за регулировку тепловой мощности кабелей ПНСВ когда изменяются температурные значения воздуха снаружи. А также есть возможность задать необходимую производительность строительству методом установки оптимального режима прогрева.

Амперметр контролирует низкое напряжение. Сигнальные лампы показывают уровень напряжения в цепях трансформатора и управления, и на вводе. Автоматический прерыватель является защитой от перепадов в сети и от короткого замыкания. Он расположен на вводе трансформатора.

Необходимо помнить, что до ремонта и обслуживания ТП может быть допущен только обученный персонал, который прошел инструктаж по технике безопасности и умеет оказывать первую мед.помощь при поражении электрическим током.

Виды оборудования

Существуют разные виды трансформаторных подстанций:

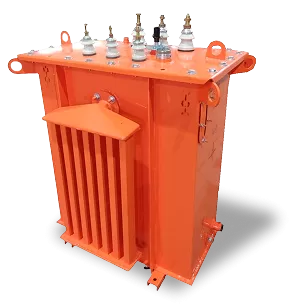

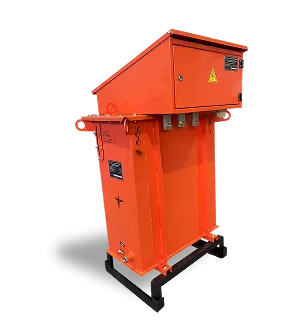

• КТПТО-80 (для прогрева песчано-цементной строительной смеси) с силовым трансформатором ТМТО-80/0,38.

• ТСДЗ-80/0,38У3 (для увеличения температуры строительного состава при помощи укладки провода ПНСВ в конструкцию)

• TCДЗ-6З

• KTП-06-20

• KTП-OБ-160 и т.д.

Как пользоваться трансформатором?

Приступая к строительным работам с использованием трансформаторных подстанций необходимо следовать инструкции по их эксплуатации.  Перед заполнением опалубки раствором, нужно разместить в ней специальные нагревательные провода (например, стальные в 3 мм жилой, ПНСЖ 2 на 1,2 мм, ПНСВ в поливинилхлоридной изоляции с жилой 1,2 мм).

Располагать нагревательные элементы нужно так, чтобы они были на расстоянии друг от друга, от опалубки и от арматуры. При заливке в опалубку раствора нужно покрывать им провода со всех сторон. Это защитит нагревательный элемент от перегрева и перегорания. Раствор должен полностью заполнять опалубку с проводниками.

Далее к выходам нагревательных элементов подключается понижающая трансформаторная подстанция с постоянным током. Чтобы контролировать качество прогрева раствора трансформатором, через скважины определяют температуру. Скважины делаются в виде тонких трубочек на этапе заполнения опалубки. Такие трансформаторные системы, как КТПТО, КТП и ТМОБ, преобразуют постоянный ток из переменного и отлично подходят для прогрева бетона.

Трансформаторная подстанция КТПТО 80 имеет преимущество перед другими: с ее помощью можно прогревать бетон не закладывая провода в опалубку, а методом подключения к каркасу напрямую из арматуры.

Преимущества эксплуатации

Несмотря на то, что с подключением трансформаторной подстанции для прогрева бетона расход электроэнергии увеличивается, существует ряд преимуществ, которые полностью компенсируют данный фактор.

Преимущества:

• экономия денежных ресурсов на покупку специальных добавок

• улучшение качества бетона

• рациональное использование транспорта и оборудования

• отсутствие простоев в работе

• сокращение срока строительства

• независимость бетонирования от сезонных факторов

Как происходит прогрев?

Контактный метод электрической термообработки – это основа процесса поддержания температурного режима.

В начале, перед заполнением опалубки раствором, укладывается и закрепляется кабель ПНСВ (1,2 мм сечение) нужного уровня напряжения.

Далее, с помощью вибратора уплотняется залитый раствор. Он накрывается листами рубероида и затем засыпается опилками, которые обеспечивают дополнительное утепление.

В итоге получается такая схема: от трансформаторной подстанции нагревается провод ПНСВ до до 80° и уже от него тепло передается раствору. Бетонный раствор в таких условиях застывает и при этом сохраняет все технические параметры.

Одна трансформаторная установка может равномерно прогреть от 10 до 100м3 бетона.

Монтаж и правила транспортировки

На корпусе трансформаторной подстанции расположены кронштейны и полозья, обеспечивающие удобство транспортировки грузоподъемным оборудованием.

Габариты ТП соответствуют требованиям, установленным правилами ПДД стандартов габаритов и это позволяет свободно перевозить подстанцию автотранспортом.

Чтобы погрузить, выгрузить и установить ТП на месте использования и в дальнейшем проводить работы с эксплуатацией данного аппарата достаточно иметь стандартный допуск, специальное оборудование и квалификация рабочих не обязательна.

За подключение и пуск прибора должен отвечать штатный энергетик, ознакомившийся с прилагающимся к подстанции паспортом и всей остальной документацией.

Прочность корпуса позволяет выдержать любые перепады напряжения. При этом важную роль играют провода, которые применяются при укладке.

Условия хранения

Даже не используемое электрооборудование должно обеспечиваться защитой от попадания на корпус  и внутрь механизма солнечных лучей и влаги.

Чтобы защитить короб от появления коррозийных пятен и повреждения лако-красочного покрытия используется брезентовый чехол или тент.

Самое лучшее место хранение ТП – складское помещение сухое и хорошо проветриваемое.

Утилизация

Утилизация выработавших ресурс или имеющий неустранимые поломки трансформаторных подстанций производится по стандартам для любого электрооборудования и электрических элементов.

Существуют специальные программы по скупке неисправных приборов для их восстановления в некоторых регионах страны.

Как купить, заказать:

На нашем заводе вы можете купить, заказать трансформаторы для прогрева бетона и грунта различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать Трансформаторы для прогрева бетона и грунта и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
