Трехфазные разделительные трансформаторы

Трехфазные разделительные трансформаторы

Назначение

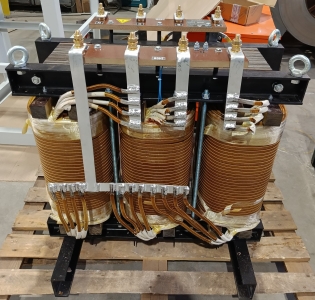

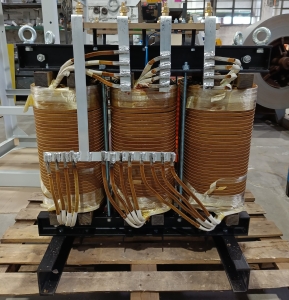

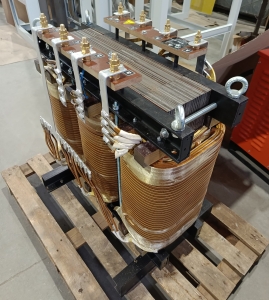

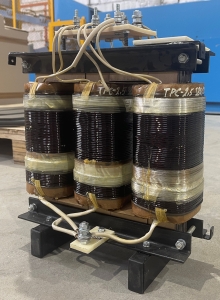

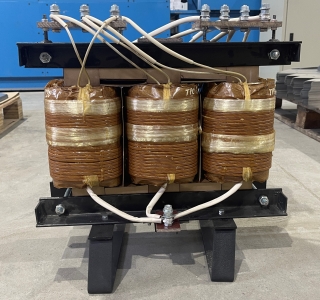

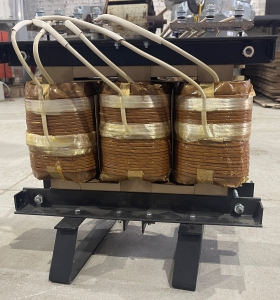

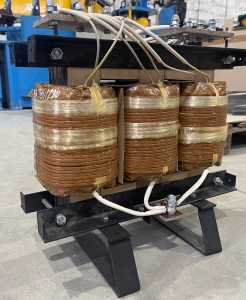

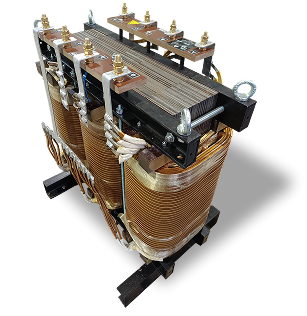

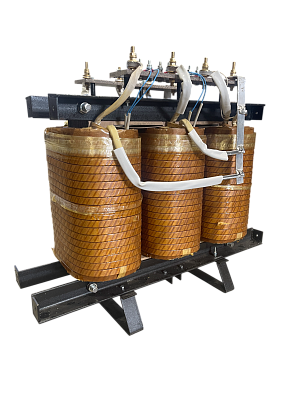

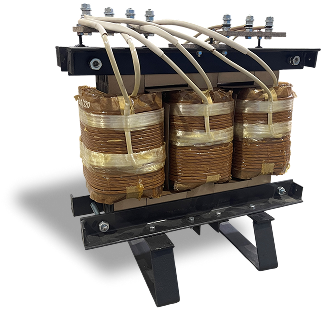

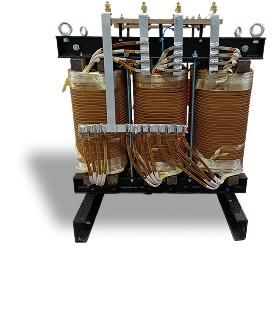

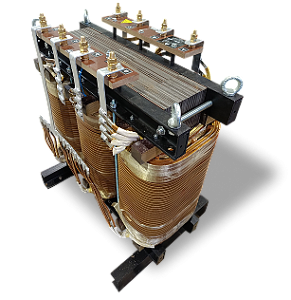

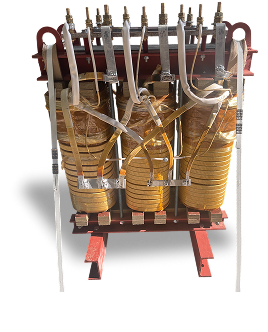

Трансформаторы серии ТРС – трехфазные, разделительные, сухие, без кожуха, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.

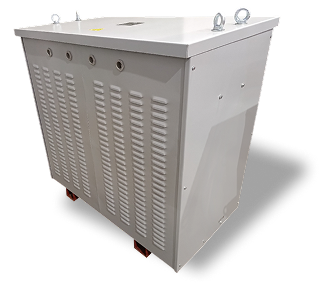

Разделительные трансформаторы ТРСЗ – трехфазные, разделительные, сухие, в кожухе, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.

Конструктивные особенности трансформаторов

• Магнитопровод;
• Алюминиевые либо медные обмотки;
• Верхние и нижние ярмовые балки;
• Экран между первичной и вторичной обмотками
• Клеммная колодка;

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется. Охлаждаются трансформаторы  естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТРС - не менее 90 %.

• Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
• Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
• Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
• Двойная пропитка электротехническим лаком
• Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения

Преимущества

• Большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;
• Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование болтов исключает нагрев, который может привести к выгоранию клеммной колодки;
• Меньший нагрев обмотки на холостых ходах;
• Низкая плотность тока в катушках;
• Качественно исполненная конструкция перфорации - дает эффективное воздушное охлаждение;
• Защита от перегрева и замыканий;
• Высокая стойкость к перегрузкам;
• Порошковая токонепроводящая окраска корпуса;
• Высокое качество сборки;
• Полное соответствие характеристикам, указанным в технической документации;
• Минимальное падение напряжения даже под большими нагрузками.

Условия эксплуатации

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
• Трансформатор марки ТРС не предназначен для использования в химически активной среде;
• Трансформатор ТРС исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• Высота установки трансформатора ТРС над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы; не менее 25 лет.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытания наведенным напряжением;
• измерение частичных разрядов;
• испытание на стойкость к грозовому импульсному напряжению;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Как купить, заказать:

На нашем заводе вы можете купить, заказать разделительный трансформатор различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать трансформатор  и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов, вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
