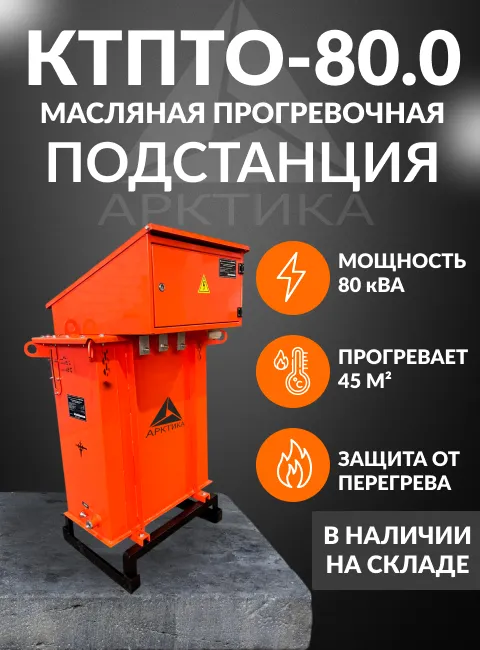

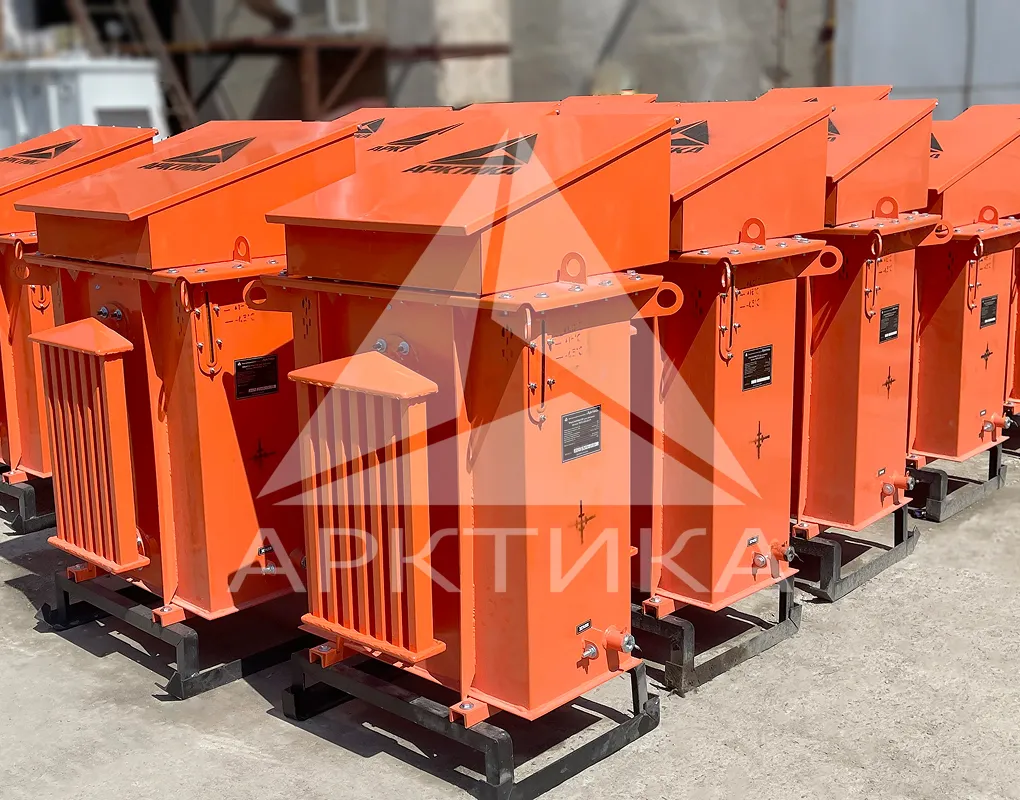

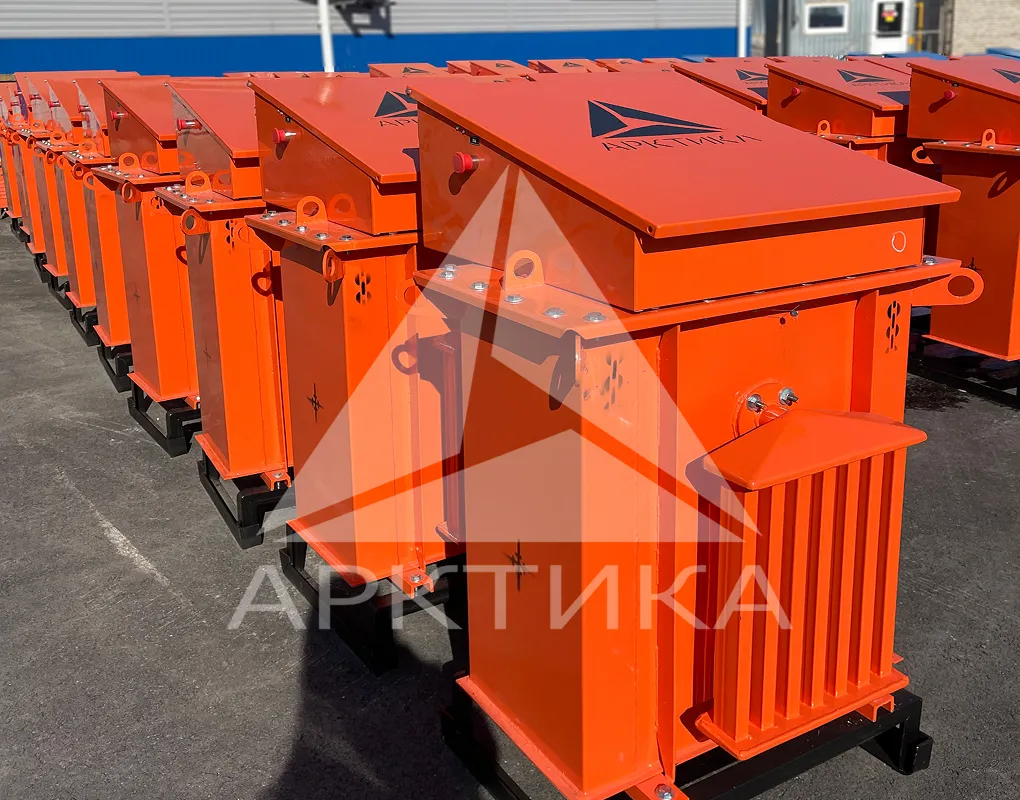

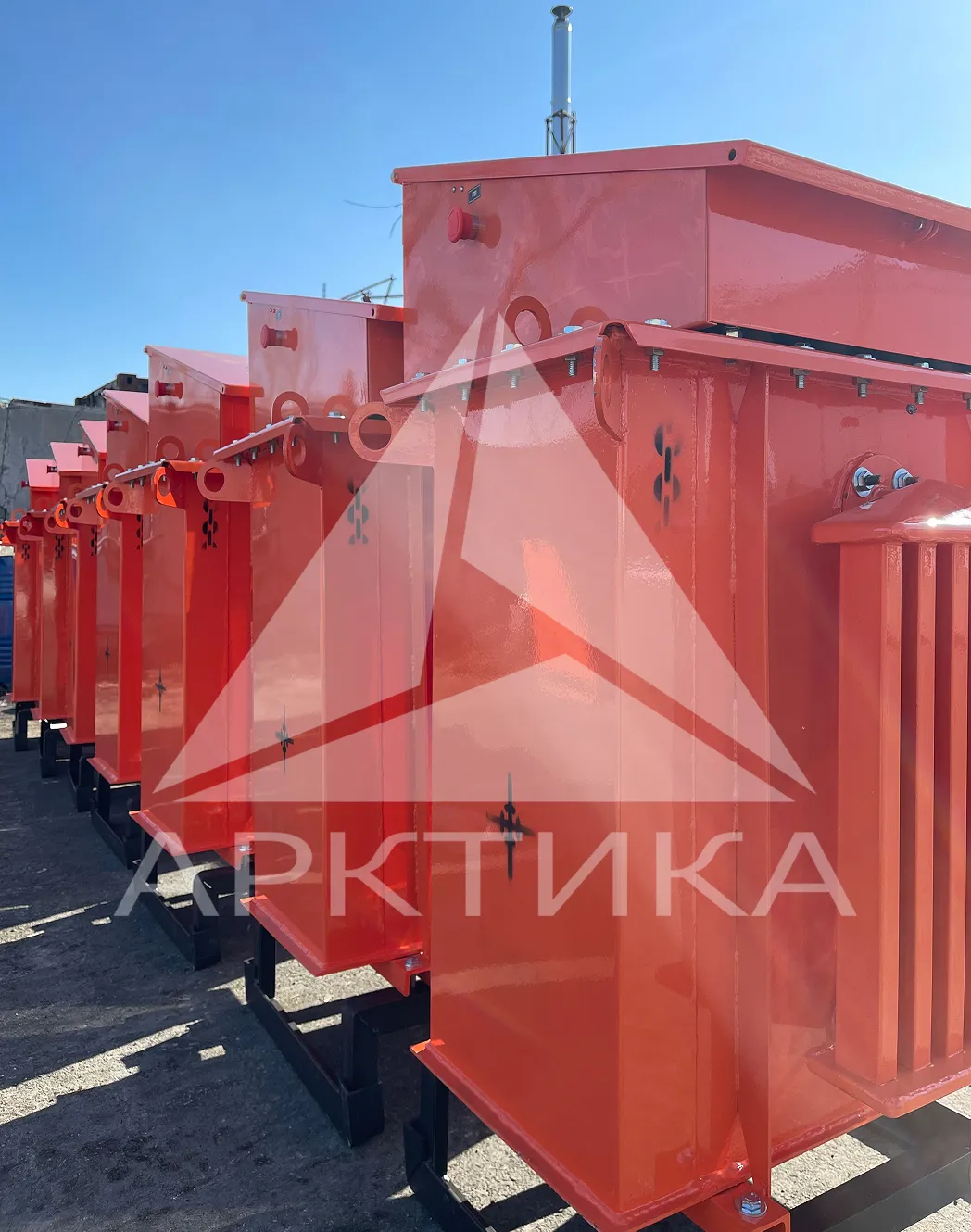

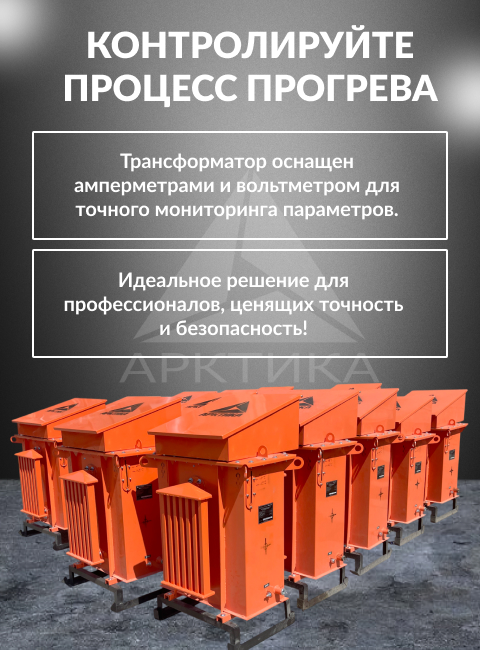

Масляная прогревочная подстанция КТПТО-80 (без автоматики)

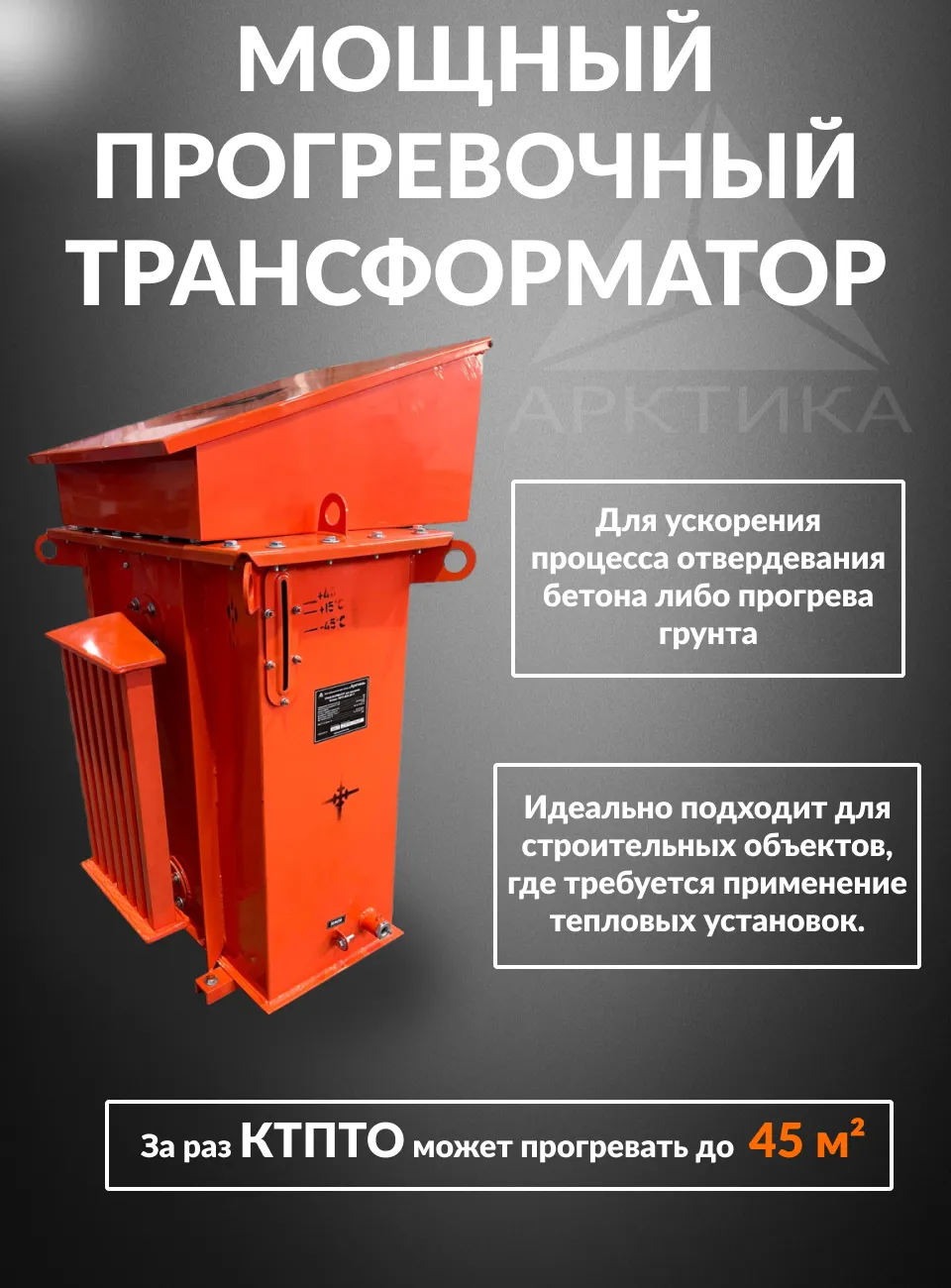

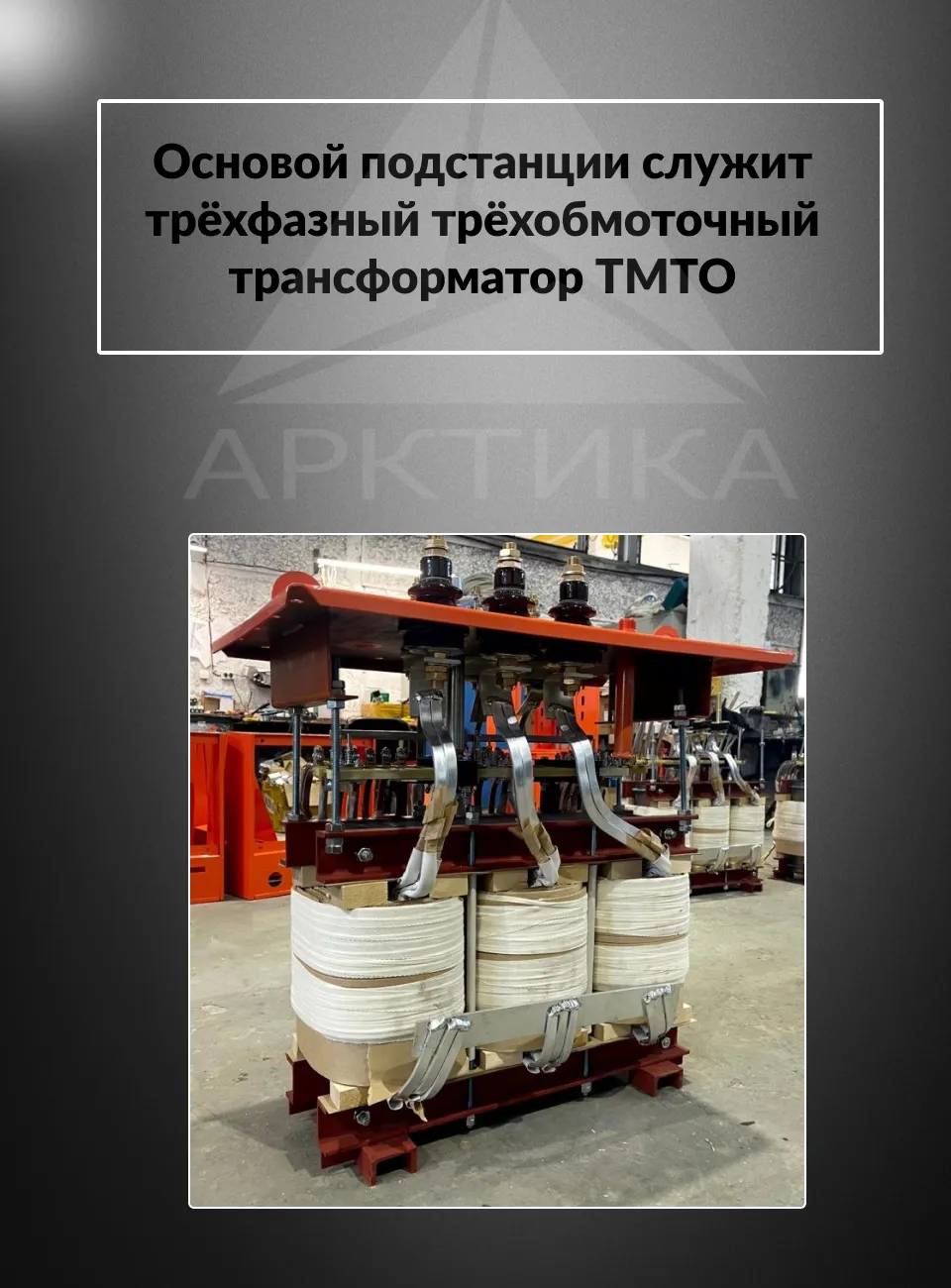

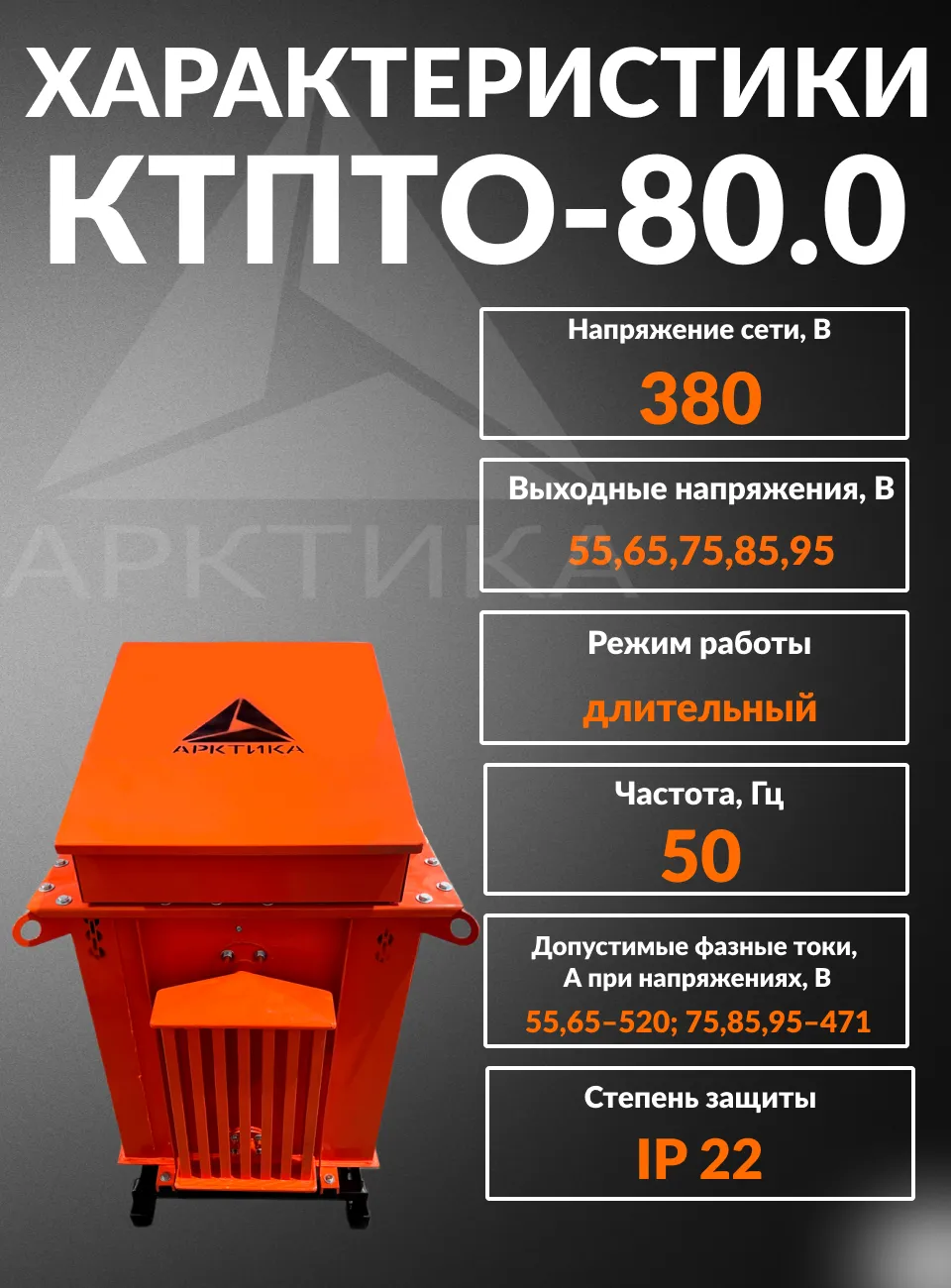

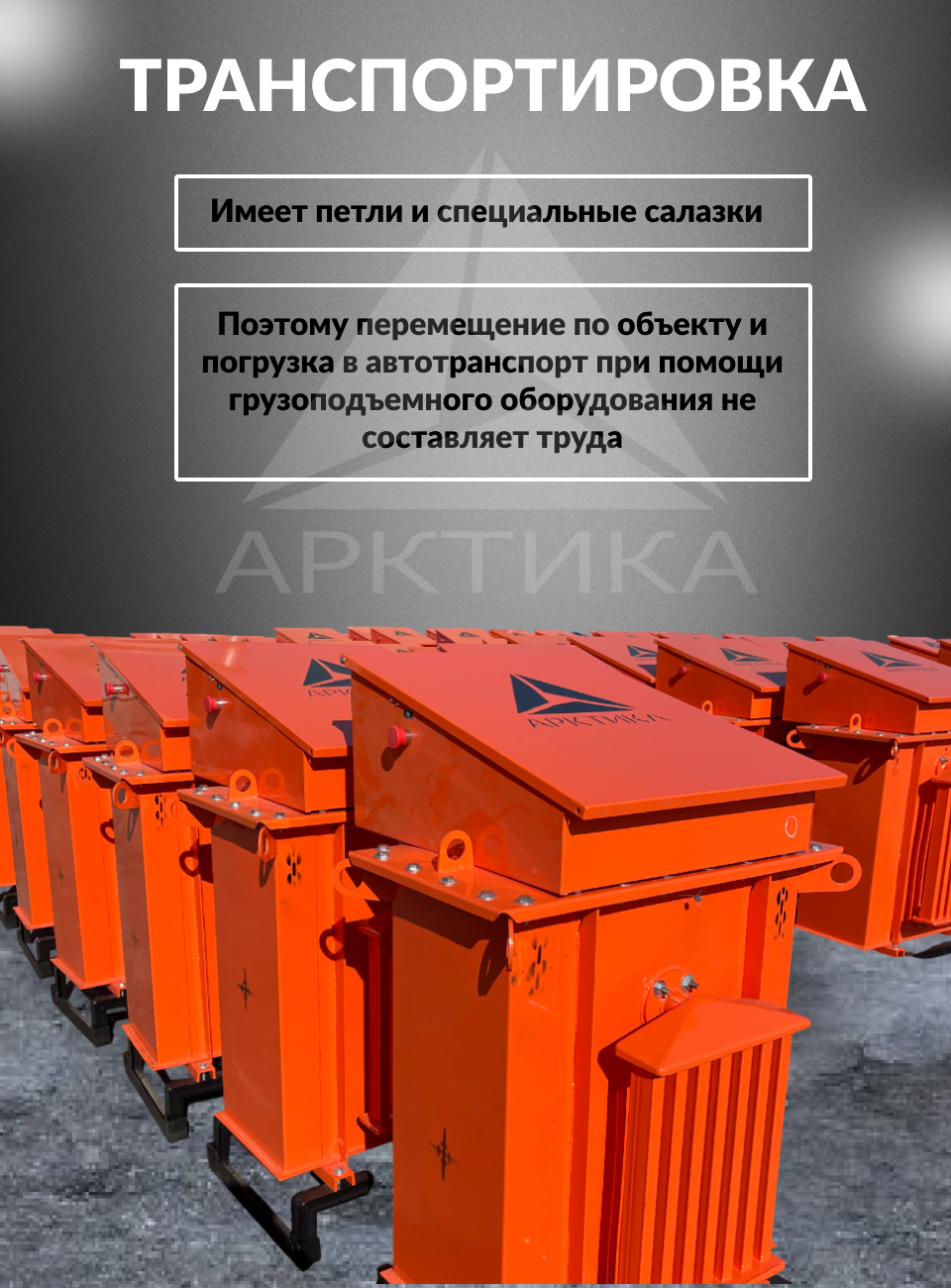

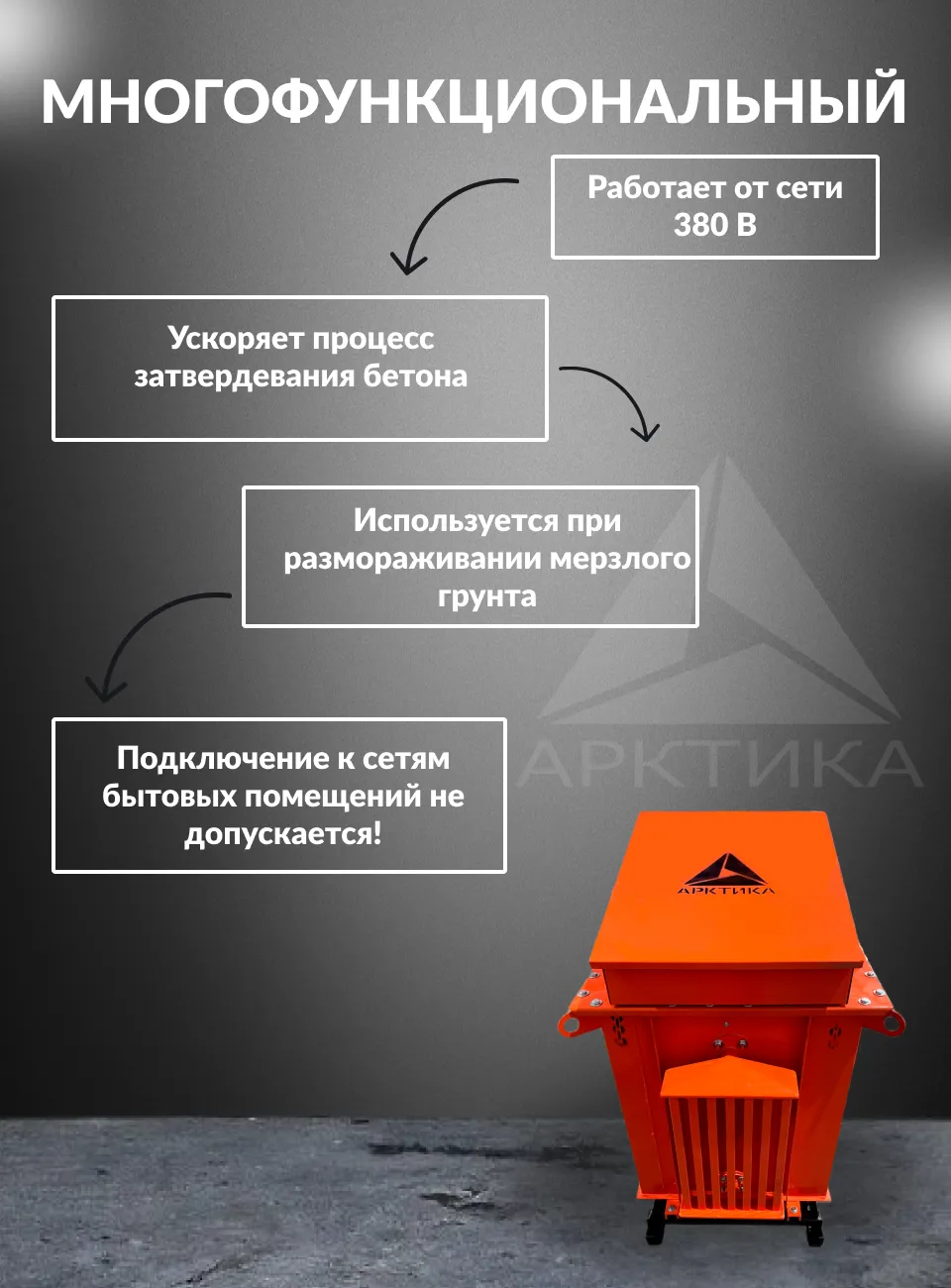

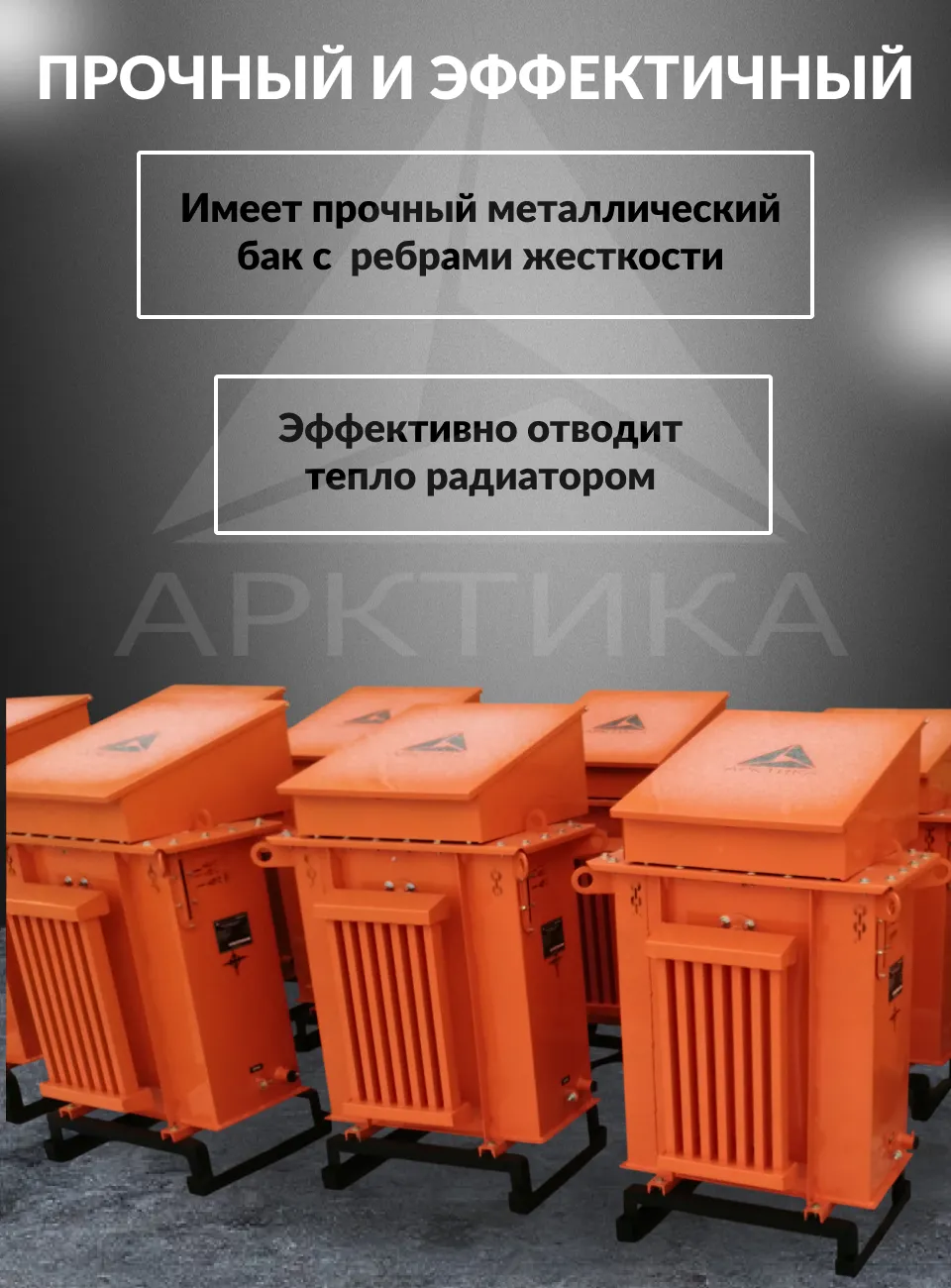

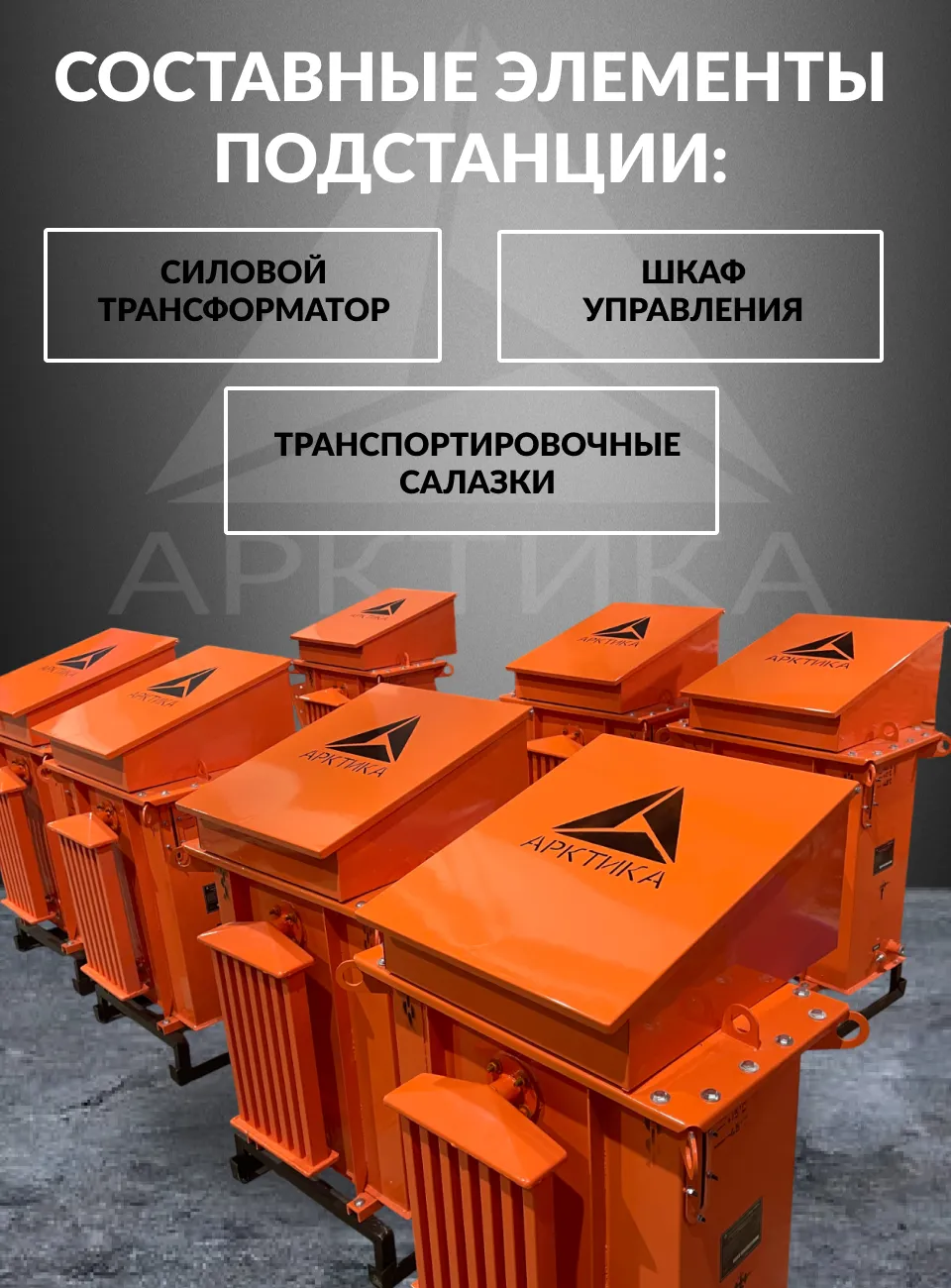

В КТПТО применяется трехфазный трехобмоточный трансформатор типа ТМГОБ мощностью 80 кВА с естественным масляным охлаждением. Трансформатор имеет 5 ступеней напряжений для обеспечения лучших условий прогрева. В КТПТО имеются блокировки, обеспечивающие безопасность работ обслуживающего персонала при прогреве бетона. Контроль за температурой бетона осуществляет оператор, так же он вручную производит отключение трансформатора при наборе необходимой температуры бетона. Средний объем прогреваемого бетона масляным трансформатором КТПТО - 45 м3.

Преимущества КТПТО-80.0 от завода «Арктика

1.Увеличено сечение обмоточных проводов как на обмотках НН, так и на обмотках ВН, что позволило уменьшить плотность тока, тем самым уменьшить нагрев трансформатора при работе с 78 до 54 градусов;

2. Усовершенствована технология намотки обмоток ВН;

3. Установлен переключатель напряжения ПБВ российского производства полностью исключающий возможность перенапряжений

4. Используется обмоточный провод российского производства (не КИТАЙ!);

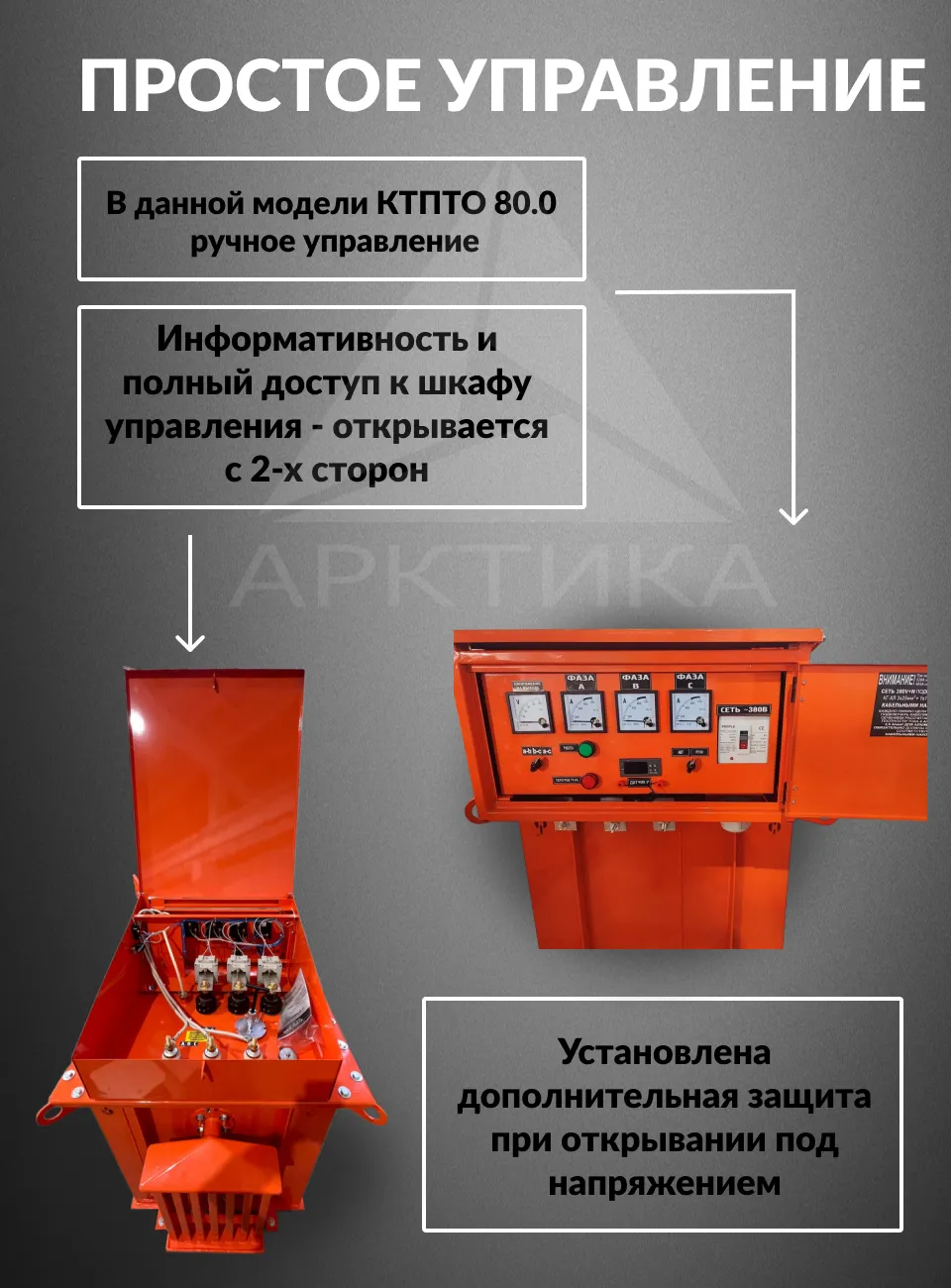

5. На КТПТО-80.0 установлена активная защита с тепловым реле и расцепителем по питанию. Таким образом, при нагреве масла до 100 градусов, замыкает термореле и подается питание на расцепитель, при его срабатывании снимается питание с автомата и загорается лампочка перегрев, находящаяся на приборной панели;

6. Исключен свободный доступ к концевому выключателю для принудительного его замыкания.

7. Баки изготовлены из 3 мм стали.

8. Непрерывная работа без перегрева, коэффициент использования под нагрузкой 100%.

9. Тепловое реле для защиты от перегрева в случае перегрузки трансформатора.

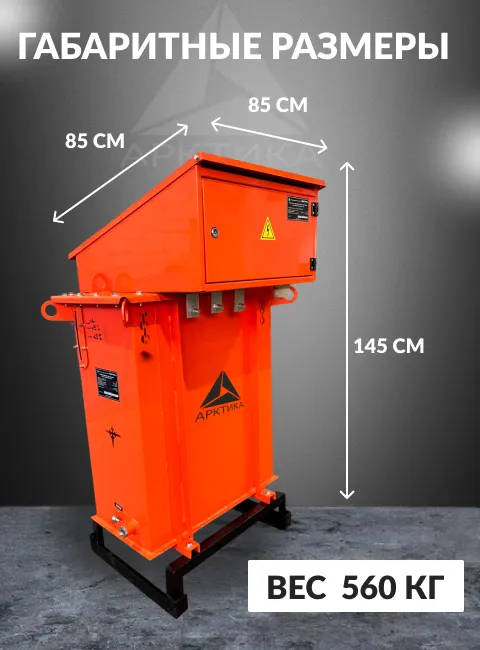

Общий чертеж:

Контроль испытания:

Сборка трансформатора с последующими контрольными испытаниями.

1. Измерение сопротивления обмоток;

2. Измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

3. Измерение напряжения короткого замыкания;

4. Измерение потерь при нагрузке;

5. Измерение потерь тока холостого хода;

6. Испытания диэлектрической прочности изоляции;

7. Испытание на стойкость к грозовому импульсному напряжению;

8. Испытание на нагрев;

9. Испытание на короткое замыкание;

10. Измерение уровня шума.

Графики:

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
