Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ОРС могут быть выполнены с усиленной изоляцией.
Трансформаторы доступны с обмоткой из меди или алюминия — подберём оптимальный вариант под ваши задачи.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора ОРС и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

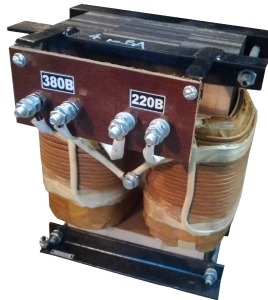

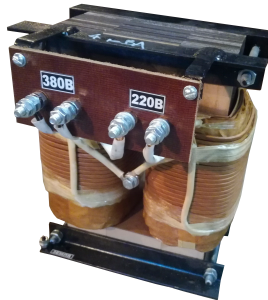

Трансформаторы серии ОРС – однофазные, разделительные, сухие, без кожуха, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.
Конструкция, устройство:
Магнитопровод;
Алюминиевые либо медные обмотки;
Верхние и нижние ярмовые балки;
Экран между первичной и вторичной обмотками
Клеммная колодка;
Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.
Охлаждаются трансформаторы ОРС естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ОРС - не менее 90 %.
Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
Двойная пропитка электротехническим лаком
Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения
Характеристики:
Марка
Р, кВт
Сеть, В
Выходное напряжение,
Вес, кг
Габариты ДхШхВ(мм)
ОРС-1,6
1,6
1х380,220,660
1х12,24,36,42,110,127,220,380,660
35
320х320х520
ОРС-2,5
2,5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
50
400х355х570
ОРС-4,0
4
1х380,220,660
1х12,24,36,42,110,127,220,380,660
60
455х420х570
ОРС-5,0
5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
68
455х420х570
ОРС-6,3
6,3
1х380,220,660
1х12,24,36,42,110,127,220,380,660
70
455х420х570
ОРС-7,5
7,5
1х380,220,660
1х12,24,36,42,110,127,220,380,660
72
455х420х570
ОРС-10,0
10
1х380,220,660
1х12,24,36,42,110,127,220,380,660
95
455х460х690
ОРС-16,0
16
1х380,220,660
1х12,24,36,42,110,127,220,380,660
110
495х460х690

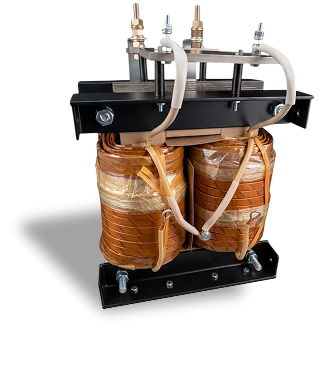

ОРС-20,0
20
1х380,220,660
1х12,24,36,42,110,127,220,380,660
145
470х490х745

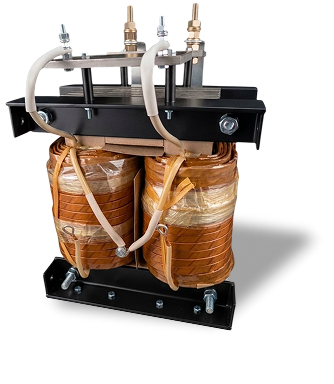

ОРС-25,0
25
1х380,220,660
1х12,24,36,42,110,127,220,380,660
165
510х490х790
ОРС-30,0
30
1х380,220,660
1х12,24,36,42,110,127,220,380,660
190
550х490х810

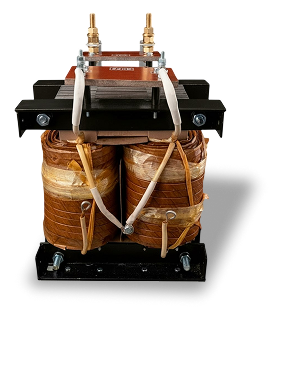

ОРС-40,0
40
1х380,220,660
1х36,42,110,127,220,380,660
210
540х490х845
ОРС-50,0
50
1х380,220,660
1х36,42,110,127,220,380,660
330
620х660х1030
ОРС-63,0
63
1х380,220,660
1х36,42,110,127,220,380,660
340
620х660х1030
ОРС-80,0
80
1х380,220,660
1х110,127,220,380,660
385
620х660х1120
ОРС-100,0
100
1х380,220,660
1х110,127,220,380,660
490
640х660х1310
ОРС-125,0
125
1х380,220,660
1х110,127,220,380,660
600
720х660х1400
ОРС-160,0
160
1х380,220,660
1х110,127,220,380,660
630
720х660х1400
ОРС-250,0
250
1х380,220,660
1х110,127,220,380,660
800
800х750х1500
Общий чертеж:
ОРС-16,0
Условия эксплуатации:
Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
Трансформатор марки ОРС не предназначен для использования в химически активной среде;
Трансформатор ОРС исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
Высота установки трансформатора ОРС над уровнем моря, не должна превышать 1000 метров.
Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Контроль качества
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
измерение сопротивления обмоток;
измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
измерение напряжения короткого замыкания;
измерение потерь при нагрузке;
измерение потерь тока холостого хода;
испытания диэлектрической прочности изоляции;
испытание на нагрев;
испытание на короткое замыкание;
измерение уровня шума.
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
