Разделительные трансформаторы ТОРМ

На нашем заводе вы можете купить, заказать трехфазные понижающие трансформаторы ТОРМ различной мощности: 1,6 кВА; 2,5 кВА; 4,0 кВА; 5,0 кВА; 6,3 кВА; 7,5 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА; 63,0 кВА; 80,0 кВА; 100,0 кВА; 125,0 кВА; 160,0 кВА; 250,0 кВА;

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ТОРМ могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора ТОРМ и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

  • Мощность, кВА: 1,6
  • Сеть, В: 660;380;220
  • Вес, кг: 32
  • ДхШхВ, мм: 320х320х520
Цена: От 13 200 руб
  • Мощность, кВА: 2,5
  • Сеть, В: 660;380;220
  • Вес, кг: 50
  • ДхШхВ, мм: 400х355х570
Цена: От 16 390 руб
  • Мощность, кВА: 4,0
  • Сеть, В: 660;380;220
  • Вес, кг: 60
  • ДхШхВ, мм: 455х420х570
Цена: От 20 900 руб
  • Мощность, кВА: 5,0
  • Сеть, В: 660;380;220
  • Вес, кг: 68
  • ДхШхВ, мм: 455х420х570
Цена: От 31 350 руб
  • Мощность, кВА: 6,3
  • Сеть, В: 660;380;220
  • Вес, кг: 70
  • ДхШхВ, мм: 455х420х570
Цена: От 38 720 руб
  • Мощность, кВА: 7,5
  • Сеть, В: 660;380;220
  • Вес, кг: 72
  • ДхШхВ, мм: 455х420х570
Цена: От 43 120 руб
  • Мощность, кВА: 10,0
  • Сеть, В: 660;380;220
  • Вес, кг: 95
  • ДхШхВ, мм: 455х460х690
Цена: От 47 190 руб
  • Мощность, кВА: 16,0
  • Сеть, В: 660;380;220
  • Вес, кг: 110
  • ДхШхВ, мм: 495х460х690
Цена: От 74 000 руб
  • Мощность, кВА: 20,0
  • Сеть, В: 660;380;220
  • Вес, кг: 145
  • ДхШхВ, мм: 470х490х745
Цена: От 92 180 руб
  • Мощность, кВА: 25,0
  • Сеть, В: 660;380;220
  • Вес, кг: 165
  • ДхШхВ, мм: 510х490х790
Цена: От 103 180 руб
  • Мощность, кВА: 30,0
  • Сеть, В: 660;380;220
  • Вес, кг: 190
  • ДхШхВ, мм: 550х490х810
Цена: От 117 700 руб
  • Мощность, кВА: 40,0
  • Сеть, В: 660;380;220
  • Вес, кг: 210
  • ДхШхВ, мм: 540х490х845
Цена: От 182 600 руб
  • Мощность, кВА: 50,0
  • Сеть, В: 660;380;220
  • Вес, кг: 330
  • ДхШхВ, мм: 620х660х1030
Цена: От 251 900 руб
  • Мощность, кВА: 63,0
  • Сеть, В: 660;380;220
  • Вес, кг: 340
  • ДхШхВ, мм: 620х660х1030
Цена: От 280 500 руб
  • Мощность, кВА: 80,0
  • Сеть, В: 660;380;220
  • Вес, кг: 385
  • ДхШхВ, мм: 620х660х1120
Цена: От 300 000 руб
  • Мощность, кВА: 100,0
  • Сеть, В: 660;380;220
  • Вес, кг: 490
  • ДхШхВ, мм: 640х660х1310
Цена: От 376 200 руб
  • Мощность, кВА: 125,0
  • Сеть, В: 660;380;220
  • Вес, кг: 600
  • ДхШхВ, мм: 720х660х1400
Цена: От 470 800 руб
  • Мощность, кВА: 160,0
  • Сеть, В: 660;380;220
  • Вес, кг: 630
  • ДхШхВ, мм: 720х660х1400
Цена: От 603 900 руб
  • Мощность, кВА: 250,0
  • Сеть, В: 660;380;220
  • Вес, кг: 800
  • ДхШхВ, мм: 800х750х1500
Цена: От 947 100 руб

Общая информация

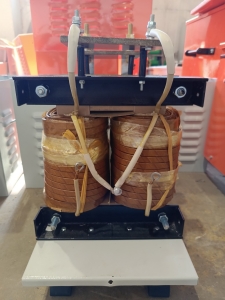

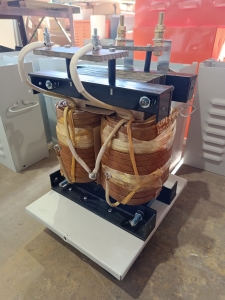

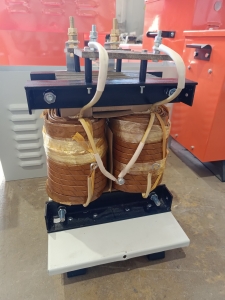

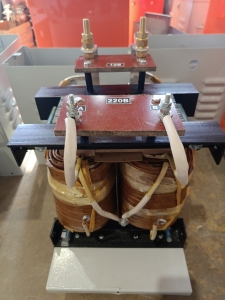

Трансформаторы серии ТОРМ – являются сухими однофазными разделительными медицинскими/

Конструкция, устройство:

  • Магнитопровод;

  • Алюминиевые либо медные обмотки;

  • Верхние и нижние ярмовые балки;

  • Экран между первичной и вторичной обмотками

  • Клеммная колодка;

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.

Охлаждаются трансформаторы ТОРМ естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТОРМ - не менее 90 %.

  • Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;

  • Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;

  • Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.

  • Двойная пропитка электротехническим лаком

  • Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения

Характеристики:

Марка

Р, кВт

Сеть, В

Выходное напряжение,

Вес, кг

Габариты ДхШхВ(мм)

ТОРМ -1,6

1,6

1х380,220,660

1х12,24,36,42,110,127,220,380,660

35

320х320х520

ТОРМ -2,5

2,5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

50

400х355х570

ТОРМ -4,0

4

1х380,220,660

1х12,24,36,42,110,127,220,380,660

60

455х420х570

ТОРМ -5,0

5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

68

455х420х570

ТОРМ -6,3

6,3

1х380,220,660

1х12,24,36,42,110,127,220,380,660

70

455х420х570

ТОРМ -7,5

7,5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

72

455х420х570

ТОРМ -10,0

10

1х380,220,660

1х12,24,36,42,110,127,220,380,660

95

455х460х690

ТОРМ -16,0

16

1х380,220,660

1х12,24,36,42,110,127,220,380,660

110

495х460х690

ТОРМ -20,0

20

1х380,220,660

1х12,24,36,42,110,127,220,380,660

145

470х490х745

ТОРМ -25,0

25

1х380,220,660

1х12,24,36,42,110,127,220,380,660

165

510х490х790

ТОРМ -30,0

30

1х380,220,660

1х12,24,36,42,110,127,220,380,660

190

550х490х810

ТОРМ -40,0

40

1х380,220,660

1х36,42,110,127,220,380,660

210

540х490х845

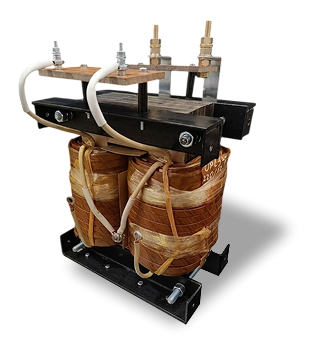

ТОРМ -50,0

50

1х380,220,660

1х36,42,110,127,220,380,660

330

620х660х1030

ТОРМ -63,0

63

1х380,220,660

1х36,42,110,127,220,380,660

340

620х660х1030

ТОРМ -80,0

80

1х380,220,660

1х110,127,220,380,660

385

620х660х1120

ТОРМ -100,0

100

1х380,220,660

1х110,127,220,380,660

490

640х660х1310

ТОРМ -125,0

125

1х380,220,660

1х110,127,220,380,660

600

720х660х1400

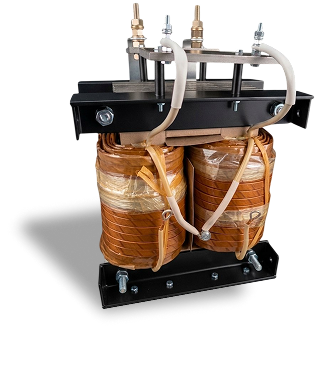

ТОРМ -160,0

160

1х380,220,660

1х110,127,220,380,660

630

720х660х1400

ТОРМ -250,0

250

1х380,220,660

1х110,127,220,380,660

800

800х750х1500

Общий чертеж:

Чертеж ТОРМ.

Как купить, заказать:

На нашем заводе вы можете купить, заказать разделительные трансформаторы ТОРМ различной мощности: 1,6 кВА; 2,5 кВА; 4,0 кВА;5,0 кВА; 6,3 кВА;7,5 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА; 63,0 кВА;80,0 кВА;100,0 кВА; 125,0 кВА; 160,0 кВА; 250,0 кВА.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ТОРМ могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать однофазный разделительный трансформатор ТОРМ и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

Условия эксплуатации:

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С

  • Трансформатор марки ТОРМ не предназначен для использования в химически активной среде;

  • Трансформатор ТОРМ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

  • Высота установки трансформатора ТОРМ над уровнем моря, не должна превышать 1000 метров.

  • Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;

  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

  • измерение напряжения короткого замыкания;

  • измерение потерь при нагрузке;

  • измерение потерь тока холостого хода;

  • испытания диэлектрической прочности изоляции;

  • испытание на нагрев;

  • испытание на короткое замыкание;

  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
