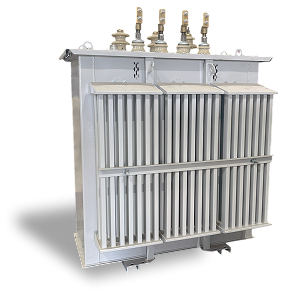

Трансформаторы 10 кВ

Общая информация

Трехфазные масляные трансформаторы герметичного исполнения без масло расширителей предназначены для преобразования электроэнергии в сетях напряжением 6кВ; 10кВ; 20кВ; 35кВ; в открытых электроустановках в условиях умеренно-холодного климата УХЛ1 и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

Конструкция, устройство:

• Бак;


• Крышка бака;

• Активная часть;

• Вводы ВН; Вводы НН;

• Переключатель ПБВ;

• Привод переключателя;

• Предохранительный клапан для исключения недопустимого превышения давления;

• Термометр и мановакуумметр (по доп. комплектации заказчика);

ТМГ - 40,0

Активная часть состоит из магнитопровода собранного по технологии Step-Lap, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, реечного переключателя ПТРЛ обмотки ВН. Переключение ступеней регулирования производится только при отключенной нагрузке. Магнитопровод изготавливается из холоднокатаной анизотропной электротехнической стали. Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора.

Обмотки изготовлены из алюминиевых обмоточных проводов с двойным слоем изоляции. Межслойная изоляция выполнена из из электроизоляционной бумаги высокой прочности. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность.

Бак. Стенки баков изготовлены из стального листа толщиной от 2 до 6 мм (в зависимости от мощности) с ребрами жесткости, тем самым обеспечивается высокая устойчивость конструкции к деформациям при транспортировке и надежная работа трансформаторов. Толщина крышки бака составляет от 4 до 8 мм (в зависимости от мощности. Внутренний объем бака не связан с внешней средой. В верхней части бака предусмотрен компенсационный промежуток, для того, чтобы исключить повышение давления внутри бака выше допустимого при нагреве.

Трансформаторное масло. Качество трансформаторного масла– один из важнейших критериев корректной работы трансформатора. Мы используем трансформаторное мировых производителей, качество которых подтверждено соответствующими сертификатами. Помимо этого, весь объем входящего масла проходит обязательный контроль в нашей лаборатории (проверяются пробивное напряжение, отсутствие влаги, газов и т.д.)

Характеристики:

Общий чертеж:

Как купить, заказать:

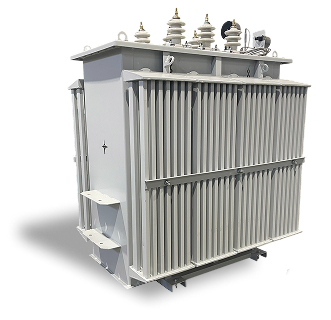

ТМГ- 1000,0

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы ТМГ различной мощности: 16 кВА; 25 кВА; 40 кВА;63 кВА;100 кВА; 160 кВА; 250 кВА; 400 кВА; 630 кВА; 1000 кВА; 1250 кВА; 1600 кВА;

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМГ и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

Условия эксплуатации:

• ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.

• Высота над уровнем моря: не более 1000 м.

• Номинальная частота: 50 Гц.

• Календарный срок службы ; не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
