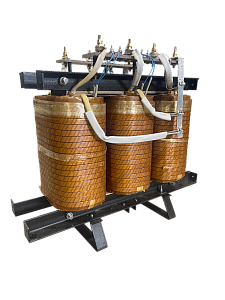

Трехфазные разделительные трансформаторы ТРС

На нашем заводе вы можете купить, заказать однофазные разделительные трансформаторы ТРС различной мощности: 1,6 кВА; 2,5 кВА; 4,0 кВА; 5,0 кВА; 6,3 кВА; 7,5 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 63,0 кВА; 80,0 кВА; 100,0 кВА; 125,0 кВА; 160,0 кВА; 250,0 кВА; 300,0 кВА; 400,0 кВА; 630,0 кВА; 1000,0 кВА.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ТРС могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора ТРС и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

  • Мощность, кВА: 1,6
  • Сеть, В: 660;380;220
  • Вес, кг: 32
  • ДхШхВ, мм: 400х205х395
Цена: От 11 523 руб
  • Мощность, кВА: 2,5
  • Сеть, В: 660;380;220
  • Вес, кг: 36
  • ДхШхВ, мм: 400х205х450
Цена: От 13 051 руб
  • Мощность, кВА: 4,0
  • Сеть, В: 660;380;220
  • Вес, кг: 46
  • ДхШхВ, мм: 400х250х450
Цена: От 17 839 руб
  • Мощность, кВА: 5,0
  • Сеть, В: 660;380;220
  • Вес, кг: 48
  • ДхШхВ, мм: 400х250х450
Цена: От 22 096 руб
  • Мощность, кВА: 6,3
  • Сеть, В: 660;380;220
  • Вес, кг: 76
  • ДхШхВ, мм: 545х320х525
Цена: От 24 255 руб
  • Мощность, кВА: 7,5
  • Сеть, В: 660;380;220
  • Вес, кг: 76
  • ДхШхВ, мм: 545х410х525
Цена: От 27 337 руб
  • Мощность, кВА: 10,0
  • Сеть, В: 660;380;220
  • Вес, кг: 95
  • ДхШхВ, мм: 660х420х590
Цена: От 35 850 руб
  • Мощность, кВА: 16,0
  • Сеть, В: 660;380;220
  • Вес, кг: 120
  • ДхШхВ, мм: 660х420х590
Цена: От 51 876 руб
  • Мощность, кВА: 20,0
  • Сеть, В: 660;380;220
  • Вес, кг: 130
  • ДхШхВ, мм: 660х420х590
Цена: От 62 607 руб
  • Мощность, кВА: 25,0
  • Сеть, В: 660;380;220
  • Вес, кг: 160
  • ДхШхВ, мм: 660х465х670
Цена: От 69 843 руб
  • Мощность, кВА: 30,0
  • Сеть, В: 660;380;220
  • Вес, кг: 200
  • ДхШхВ, мм: 660х465х670
Цена: От 75 652 руб
  • Мощность, кВА: 40,0
  • Сеть, В: 660;380;220
  • Вес, кг: 210
  • ДхШхВ, мм: 700х465х680
Цена: От 96 514 руб
  • Мощность, кВА: 50,0
  • Сеть, В: 660;380;220
  • Вес, кг: 420
  • ДхШхВ, мм: 770х615х1040
Цена: От 120 054 руб
  • Мощность, кВА: 63,0
  • Сеть, В: 660;380;220
  • Вес, кг: 465
  • ДхШхВ, мм: 820х615х1040
Цена: От 150 579 руб
  • Мощность, кВА: 80,0
  • Сеть, В: 660;380;220
  • Вес, кг: 485
  • ДхШхВ, мм: 820х615х1040
Цена: От 168 630 руб
  • Мощность, кВА: 100,0
  • Сеть, В: 660;380;220
  • Вес, кг: 530
  • ДхШхВ, мм: 870х660х1040
Цена: От 254 100 руб
  • Мощность, кВА: 125,0
  • Сеть, В: 660;380;220
  • Вес, кг: 570
  • ДхШхВ, мм: 870х660х1100
Цена: От 294 525 руб
  • Мощность, кВА: 160,0
  • Сеть, В: 660;380;220
  • Вес, кг: 650
  • ДхШхВ, мм: 940х660х1150
Цена: От 411 950 руб

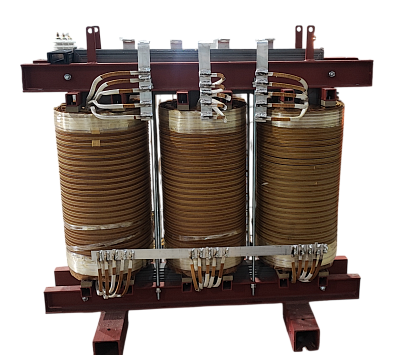

  • Мощность, кВА: 250,0
  • Сеть, В: 660;380;220
  • Вес, кг: 900
  • ДхШхВ, мм: 970х660х1410
Цена: От 488 455 руб

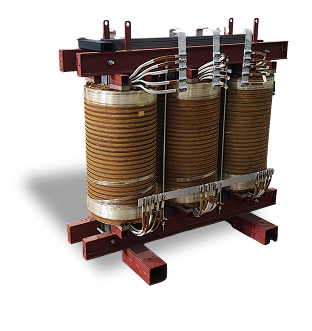

  • Мощность, кВА: 300,0
  • Сеть, В: 660;380;220
  • Вес, кг: 900
  • ДхШхВ, мм: 970х660х1410
Цена: По запросу
  • Мощность, кВА: 400,0
  • Сеть, В: 660;380;220
  • Вес, кг: 900
  • ДхШхВ, мм: 970х660х1410
Цена: По запросу
  • Мощность, кВА: 630,0
  • Сеть, В: 660;380;220
  • Вес, кг: 900
  • ДхШхВ, мм: 970х660х1410
Цена: По запросу

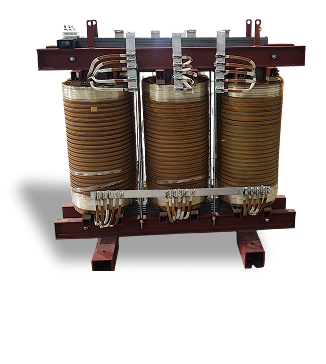

  • Мощность, кВА: 1000
  • Сеть, В: 660;380;220
  • Вес, кг: 900
  • ДхШхВ, мм: 970х660х1410
Цена: По запросу

Общая информация

Трансформаторы серии ТРС – трехфазные, разделительные, сухие, без кожуха, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.

Конструкция, устройство:

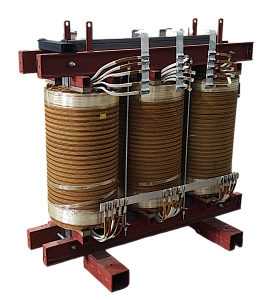

ТРС-125

ТРС-125

  • Магнитопровод;
  • Алюминиевые либо медные обмотки;
  • Верхние и нижние ярмовые балки;
  • Экран между первичной и вторичной обмотками
  • Клеммная колодка;

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.

Охлаждаются трансформаторы ТРС естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТРС - не менее 90 %.

  • Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
  • Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
  • Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
  • Двойная пропитка электротехническим лаком
  • Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения

Характеристики:

Марка

Р, кВт

Сеть, В

Выходное напряжение,

Вес, кг

Габариты ДхШхВ(мм)

ТРС-1,6

1,6

3х380,220,660

3х12,24,36,42,110,127,220,380,660

32

400х205х395

ТРС-2,5

2,5

3х380,220,660

3х12,24,36,42,110,127,220,380,660

36

400х205х450

ТРС-4,0

4

3х380,220,660

3х12,24,36,42,110,127,220,380,660

46

400х250х450

ТРС-5,0

5

3х380,220,660

3х12,24,36,42,110,127,220,380,660

48

400х250х450

ТРС-6,3

6,3

3х380,220,660

3х12,24,36,42,110,127,220,380,660

76

545х410х525

ТРС-7,5

7,5

3х380,220,660

3х12,24,36,42,110,127,220,380,660

76

545х410х525

ТРС-10,0

10

3х380,220,660

3х12,24,36,42,110,127,220,380,660

88

545х320х525

ТРС-16,0

16

3х380,220,660

3х12,24,36,42,110,127,220,380,660

120

660х420х590

ТРС-20,0

20

3х380,220,660

3х12,24,36,42,110,127,220,380,660

130

660х420х590

ТРС-25,0

25

3х380,220,660

3х12,24,36,42,110,127,220,380,660

146

660х465х670

ТРС-30,0

30

3х380,220,660

3х12,24,36,42,110,127,220,380,660

200

660х465х670

ТРС-40,0

40

3х380,220,660

3х36,42,110,127,220,380,660

195

700х465х680

ТРС-50,0

50

3х380,220,660

3х36,42,110,127,220,380,660

395

770х615х1040

ТРС-63,0

63

3х380,220,660

3х36,42,110,127,220,380,660

445

820х615х1040

ТРС-80,0

80

3х380,220,660

3х110,127,220,380,660

485

820х615х1040

ТРС-100,0

100

3х380,220,660

3х110,127,220,380,660

530

870х660х1040

ТРС-125,0

125

3х380,220,660

3х110,127,220,380,660

570

870х660х1100

ТРС-160,0

160

3х380,220,660

3х110,127,220,380,660

650

940х660х1150

ТРС-250,0

250

3х380,220,660

3х110,127,220,380,660

870

970х660х1410

Общий чертеж:

Чертеж ТРС

ТРС-125

ТРС-125

Условия эксплуатации:

ТРС-125

ТРС-125

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
  • Трансформатор марки ТРС не предназначен для использования в химически активной среде;
  • Трансформатор ТРС исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
  • Высота установки трансформатора ТРС над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
