Назначение

Силовые масляные трехфазные двухобмоточные трансформаторы серии ТМГ мощностью 25-400 кВА класса напряжения 10(6) кВпредназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии переменного тока номинальной частоты 50 Гц при длительной нагрузке в условиях наружной или внутренней установки. При работе силового трансформатора происходит нагрев сердечника и проводников в обмотках. Для обеспечения безопасной работы трансформатора используется система охлаждения. В масляных трансформаторах в качестве хладагента и высоковольтной изоляции используются специальные трансформаторные масла.

Конструктивные особенности

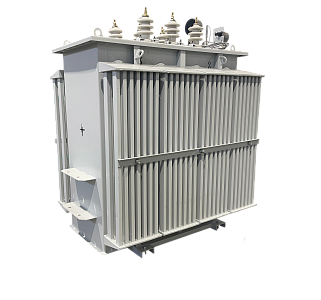

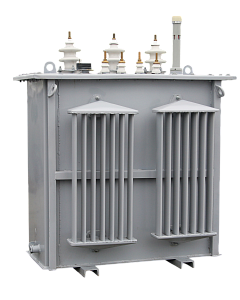

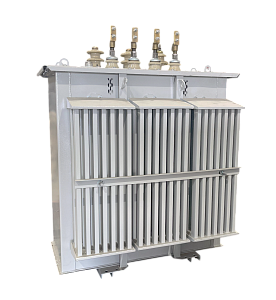

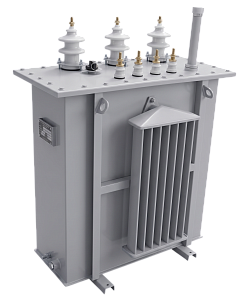

Основными элементами конструкции трансформаторов ТМГ от завода «РусТехника» являются: бак с радиаторами, крышка бака и активная часть. Стенки бака ТМГ выполнены из стального листа толщиной 2,5-4 мм в зависимости от мощности трансформатора. Дно бака имеет опорные «лапы» - швеллеры.

Преимущества трансформаторов ТМГ от завода «РусТехника»

  • Полная герметичность масляного бочка с отсутствием контакта с воздухом;
  • Отсутствие маслорасширителей;
  • Наличие клапана предохранительного типа для компенсации избыточного давления.

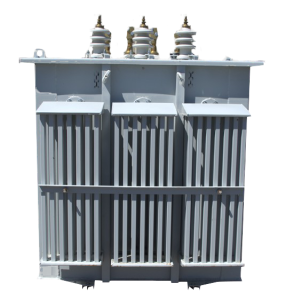

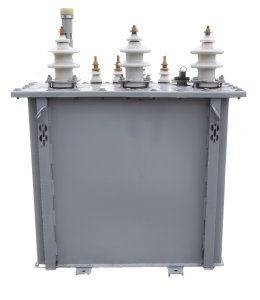

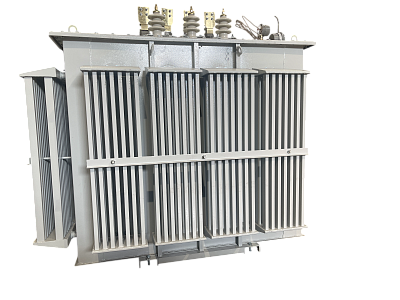

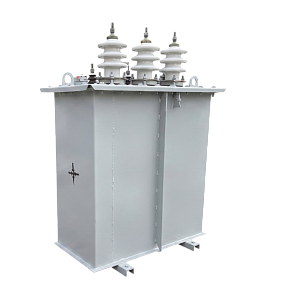

Модельный ряд трансформаторов ТМГ

Модель Мощность, кВА Полная масса, кг Масса активной части, кг Масса масла, кг Габаритные размеры (Д×Ш×В), мм

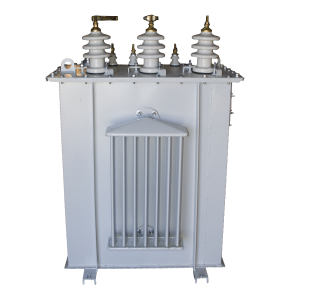

ТМГ-25 10(6)-0.4 кВА 25 260 130 80 766х390х975
ТМГ-40 10(6)-0.4 кВА 40 350 175 90 816х426х940
ТМГ-63 10(6)-0.4 кВА 63 410 230 120 816х540х1120
ТМГ-100 10(6)-0.4 кВА 100 530 300 155 851х695х1200
ТМГ-160 10(6)-0.4 кВА 160 830 440 230 968х747х1226
ТМГ-250 10(6)-0.4 кВА 250 970 585 255 976х1050х1400

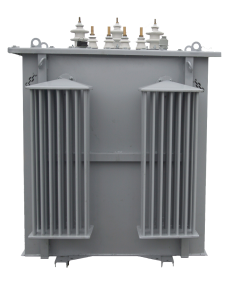

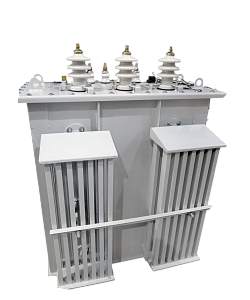

ТМГ-400 10(6)-0.4 кВА 400 1400 900 385 1230х1080х1560

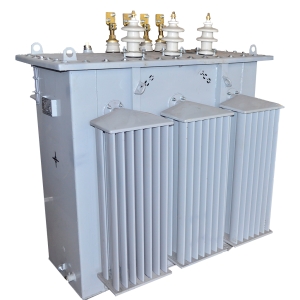

ТМГ-630 10(6)-0.4 кВА 630 2100 1200 570 1575х1050х1625
ТМГ-1000 10(6)-0.4 кВА 1000 3500 1700 980 1720х1140х1890

Условия эксплуатации

  • ТМГ не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
  • Высота над уровнем моря: не более 1000 м.
  • Номинальная частота: 50 Гц.
  • Диапазон регулирования напряжения: ±5% на полностью отключенном трансформаторк переключением ответвлений обмотки ВН ступенями по 2,5%.
  • Номинальное напряжение ВН: 10кВ и 6кВ
  • Номинальное напряжение НН: 400В и 230В

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «РусТехника» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «РусТехника» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытания наведенным напряжением;
  • измерение частичных разрядов;
  • испытание на стойкость к грозовому импульсному напряжению;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Система контроля качества на заводе «РусТехника» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
