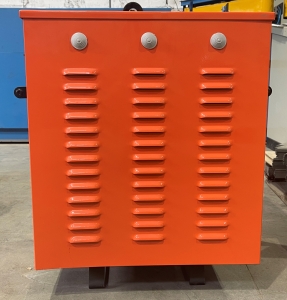

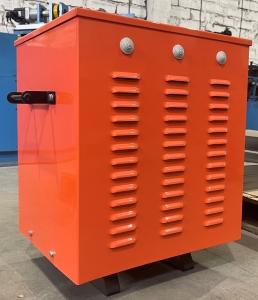

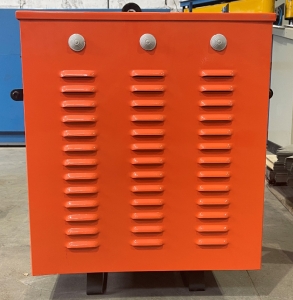

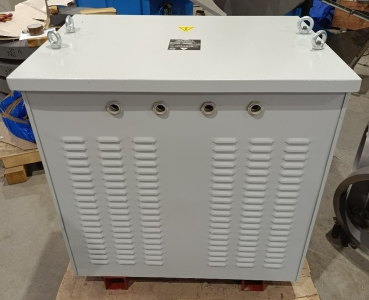

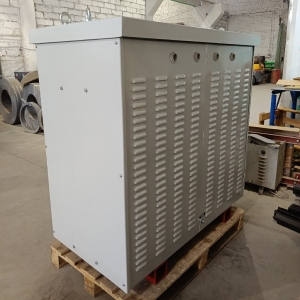

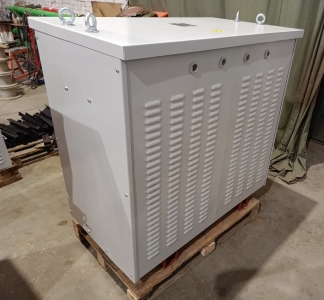

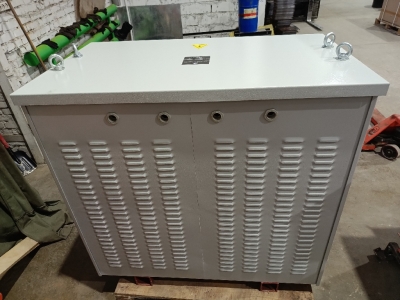

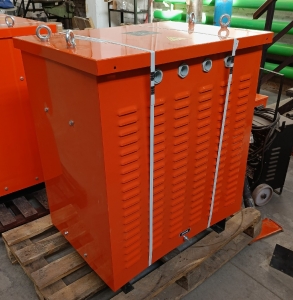

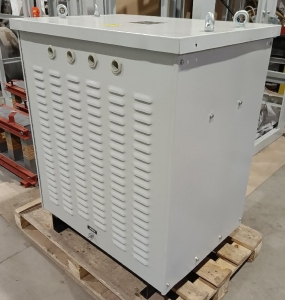

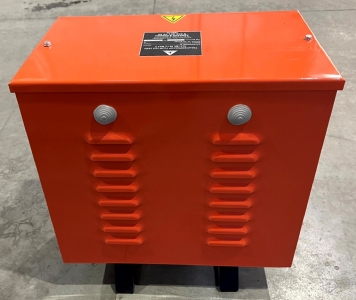

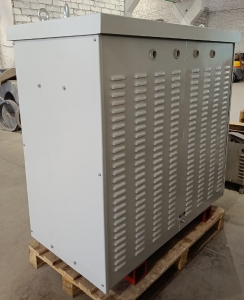

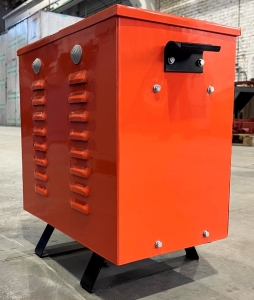

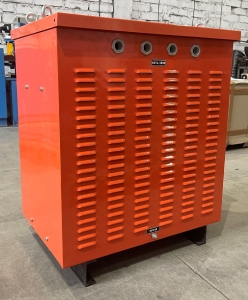

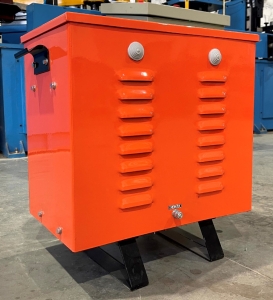

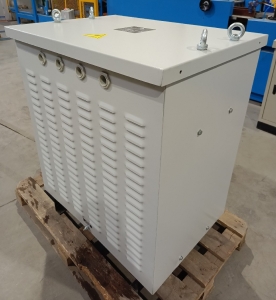

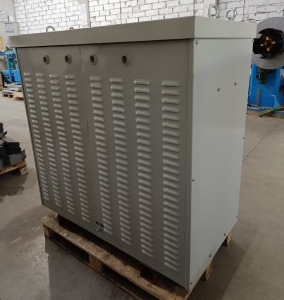

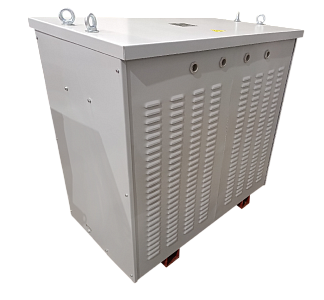

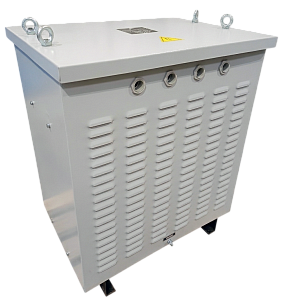

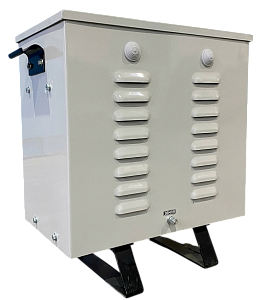

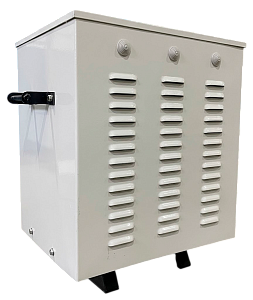

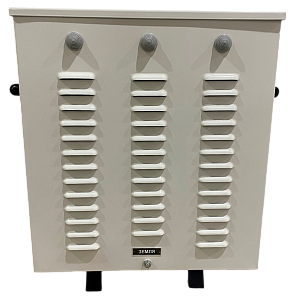

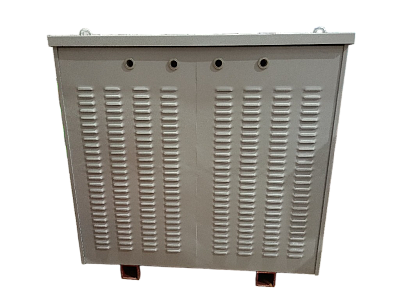

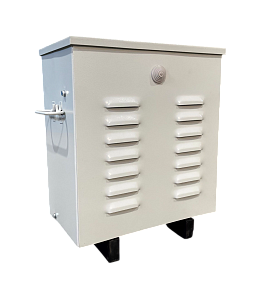

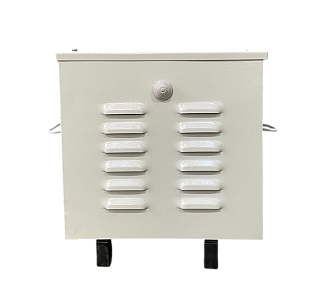

Разделительные трансформаторы ТРСЗ в кожухе

Общая информация

Разделительные трансформаторы ТРСЗ – трехфазные, разделительные, сухие, в кожухе, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов и других устройств если требуется разделение цепей с помощью усиленной изоляции.

Конструкция, устройство:

• Магнитопровод;
• Алюминиевые либо медные обмотки;
• Верхние и нижние ярмовые балки;
• Экран между первичной и вторичной обмотками
• Клеммная колодка;
• Корпус трансформатора;

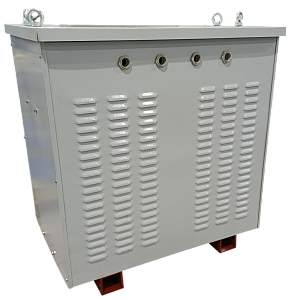

ТРСЗ-125

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется. Охлаждаются трансформаторы ТРСЗ естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТРСЗ - не менее 90 %.

• Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
• Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
• Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.
• Двойная пропитка электротехническим лаком
• Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения.

Характеристики:

Общий чертеж:

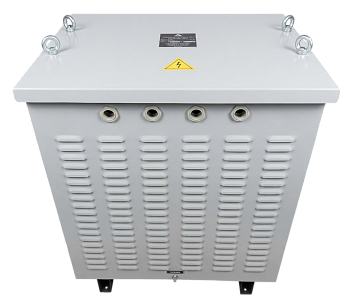

ТРСЗ-125

Условия эксплуатации:

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
• Трансформатор марки ТРСЗ не предназначен для использования в химически активной среде;
• Трансформатор ТРСЗ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• Высота установки трансформатора ТРСЗ над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы — не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

ТРСЗ-125

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
