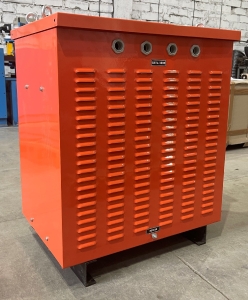

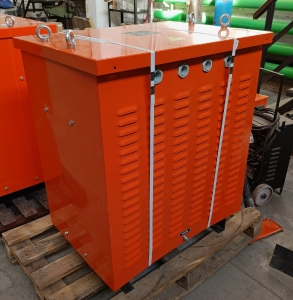

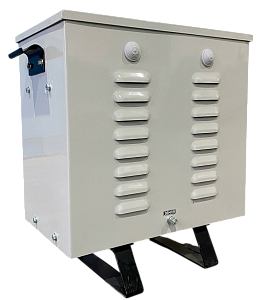

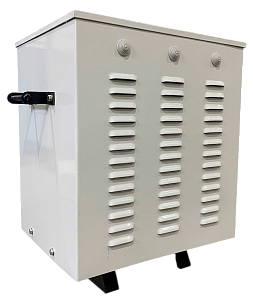

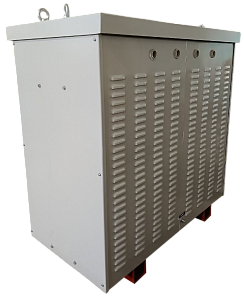

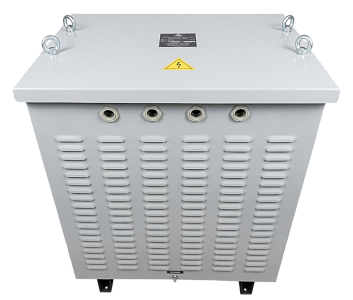

Симметрирующие трансформаторы ТСТ

На нашем заводе вы можете купить, заказать понижающие трансформаторы ТСТ различной мощности: 0,63 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА; 63,0 кВА; 80,0 кВА; 100,0 кВА; 125,0 кВА; 160,0 кВА; 250,0 кВА; 300,0 кВА; 400,0 кВА.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ТСТ могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора ТСТ и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 3852 59 58 45, а также отправить заявку на электронную почту transformator1+389754515@ruteh.ru

  • Мощность, кВА: 6,3
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 88
  • ДхШхВ, мм: 545х320х525
Цена: От 40 700 руб
  • Мощность, кВА: 10
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 120
  • ДхШхВ, мм: 660х420х590
Цена: От 65 000 руб
  • Мощность, кВА: 16
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 146
  • ДхШхВ, мм: 660х465х670
Цена: От 74 000 руб
  • Мощность, кВА: 20
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 200
  • ДхШхВ, мм: 660х465х670
Цена: От 85 000 руб
  • Мощность, кВА: 25
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 195
  • ДхШхВ, мм: 700х465х680
Цена: От 97 000 руб
  • Мощность, кВА: 30
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 295
  • ДхШхВ, мм: 735х540х910
Цена: От 109 000 руб
  • Мощность, кВА: 40
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 395
  • ДхШхВ, мм: 770х615х1040
Цена: От 121 000 руб
  • Мощность, кВА: 50
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 395
  • ДхШхВ, мм: 770х615х1040
Цена: От 160 000 руб
  • Мощность, кВА: 63
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 485
  • ДхШхВ, мм: 820х615х1040
Цена: От 192 000 руб
  • Мощность, кВА: 80
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 530
  • ДхШхВ, мм: 870х660х1040
Цена: От 239 000 руб
  • Мощность, кВА: 100
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 570
  • ДхШхВ, мм: 870х660х1100
Цена: От 281 000 руб
  • Мощность, кВА: 125
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 650
  • ДхШхВ, мм: 940х660х1150
Цена: От 350 000 руб
  • Мощность, кВА: 160
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 870
  • ДхШхВ, мм: 970х660х1410
Цена: От 399 000 руб
  • Мощность, кВА: 250
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 500
  • ДхШхВ, мм: 950х660х1090
Цена: От 580 000 руб
  • Мощность, кВА: 300
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 650
  • ДхШхВ, мм: 1120х660х1180
Цена: От 740 000 руб
  • Мощность, кВА: 400
  • Сеть, В: 3х380 или 3х400
  • Вес, кг: 760
  • ДхШхВ, мм: 1090х660х1220
Цена: От 990 000 руб

Общая информация

Трансформатор ТСТ это симметрирующее устройство, которое уменьшает (устраняет) перекос напряжения и токов по фазам как в трёхфазных электрических сетях, так и в дизель-генераторных установках. ТСТ обеспечивает работу при наличии как трехфазной нагрузки с значительной несимметрией токов, так и нескольких однофазных нагрузок разной мощности, подключенных к разным фазам. Основной принцип работы трансформаторов ТСТ заключается в выравнивании фазных напряжений путем распределения мощностей по фазам.

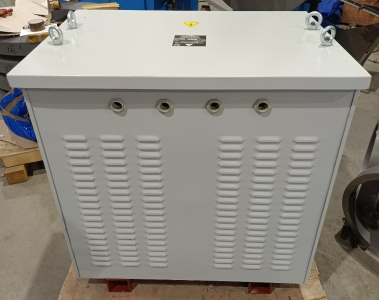

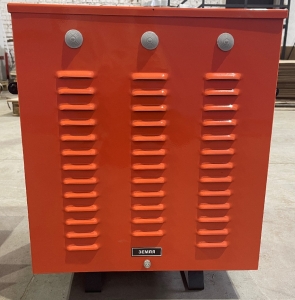

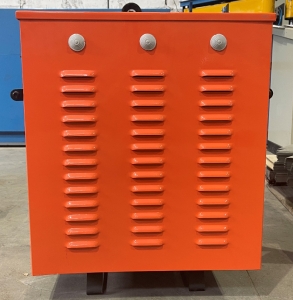

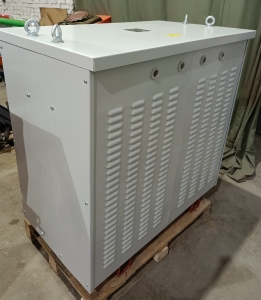

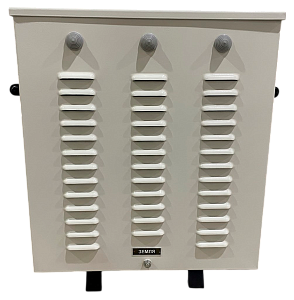

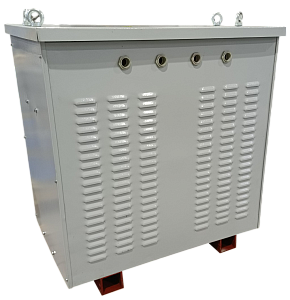

ТСТ-16

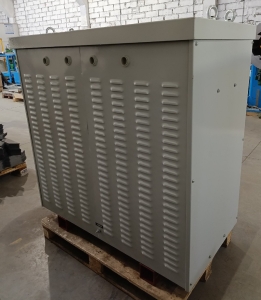

ТСТ-16

Конструкция, устройство:

  • Магнитопровод;
  • Алюминиевые либо медные обмотки;
  • Верхние и нижние ярмовые балки;
  • Экран между первичной и вторичной обмотками
  • Клеммная колодка;
  • Корпус трансформатора;

Для устранения искажения синусоидальной формы напряжения и фильтрации высших гармоник трансформаторы данной серии оснащают защитным экраном - обмоткой между первичной и вторичной обмотками. Экран заземляется.

Охлаждаются трансформаторы ТСТ естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСТ - не менее 90 %.

  • Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической анизотропной стали толщиной 0,3 мм. Это позволяет значительно снизить потери и токи холостого хода.
  • Обмотки трансформаторов многослойные. В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки могут выполняться алюминиевым или медным проводом. Применяется несколько видов изоляции проводника: стекловолокнистая, пропитанная теплостойким глифталевым лаком; бумажная с удвоенной толщиной изоляции, эмалевая.
  • Входные и выходные кабели у трансформатора подводятся к контактным шпилькам на колодке.
  • В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки трансформатора пропитываются электротехническим лаком, либо компаундом.
  • Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения.
  • Для исключения воздействия внешних агрессивных сред, активная часть трансформатора может покрываться кремний-органической краской.



Характеристики:

Марка

Р, кВт

Сеть, В

Выходное напряжение,

Вес, кг

Габариты ДхШхВ(мм)

ТСТ-6,3

6,3

3х380 или 3х400

3х220,230,380,400

88

545х320х525

ТСТ-10,0

10

3х380 или 3х400

3х220,230,380,400

120

660х420х590

ТСТ-16,0

16

3х380 или 3х400

3х220,230,380,400

146

660х465х670

ТСТ-20,0

20

3х380 или 3х400

3х220,230,380,400

200

660х465х670

ТСТ-25,0

25

3х380 или 3х400

3х220,230,380,400

195

700х465х680

ТСТ-30,0

30

3х380 или 3х400

3х220,230,380,400

295

735х540х910

ТСТ-40,0

40

3х380 или 3х400

3х220,230,380,400

395

770х615х1040

ТСТ-50,0

50

3х380 или 3х400

3х220,230,380,400

395

770х615х1040

ТСТ-63,0

63

3х380 или 3х400

3х220,230,380,400

485

820х615х1040

ТСТ-80,0

80

3х380 или 3х400

3х220,230,380,400

530

870х660х1040

ТСТ-100,0

100

3х380 или 3х400

3х220,230,380,400

570

870х660х1100

ТСТ-125,0

125

3х380 или 3х400

3х220,230,380,400

650

940х660х1150

ТСТ-160,0

160

3х380 или 3х400

3х220,230,380,400

870

970х660х1410

ТСТ-250,0

250

3х380 или 3х400

3х220,230,380,400

500

950х660х1090

ТСТ-300,0

300

3х380 или 3х400

3х220,230,380,400

650

1120х660х1180

ТСТ-400,0

400

3х380 или 3х400

3х220,230,380,400

760

1090х660х1220

Общий чертеж:

Чертеж ТСТ

Условия эксплуатации:

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
  • Трансформатор марки ТСТ не предназначен для использования в химически активной среде;
  • Трансформатор ТСТ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
  • Высота установки трансформатора ТСТ над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

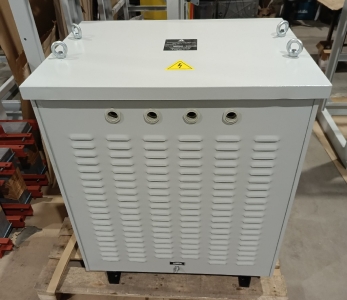

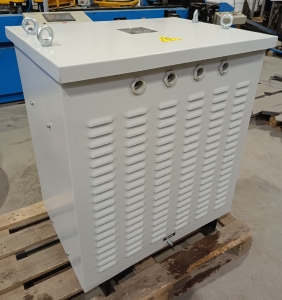

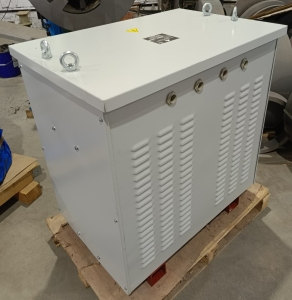

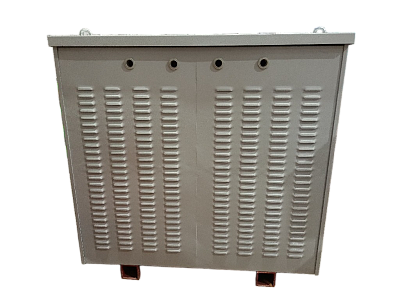

ТСТ-16

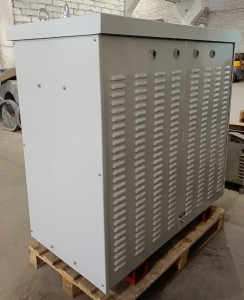

ТСТ-16

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

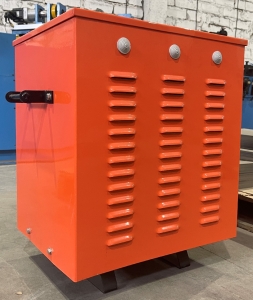

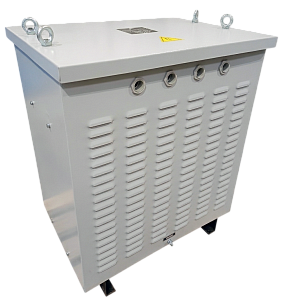

ТСТ-16

ТСТ-16

Все испытания трансформаторов проводятся согласно следующим нормативным и техническим документам: Объем и нормы испытаний электрооборудования РД 3445-51397, (разделы1.2.6); РД 16 363-87; ПУЭ (.1.8.1.-1.8.12, 1.8.16,3.2.53); ПТЭЭП (главы 2.12.6, Приложение1 разделы 1.2). Все измерения проводятся сертифицированными, поверенными приборами.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:
