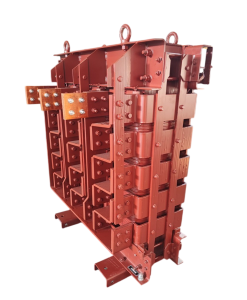

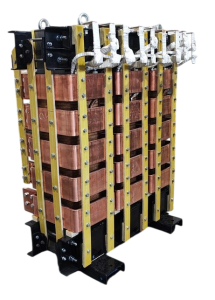

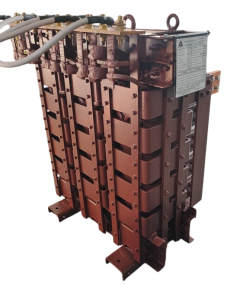

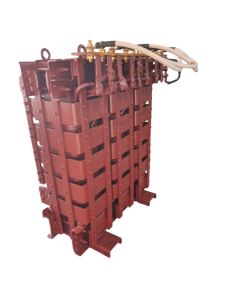

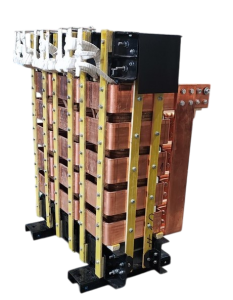

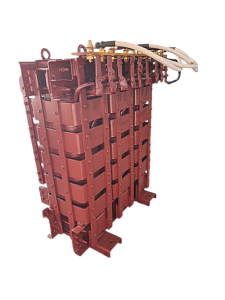

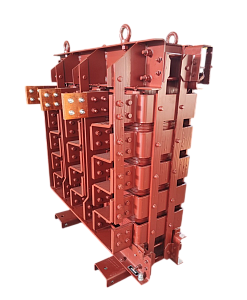

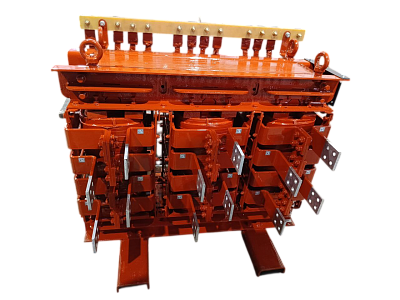

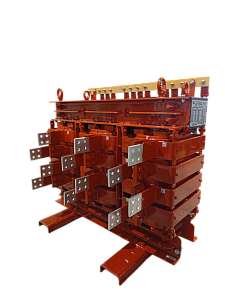

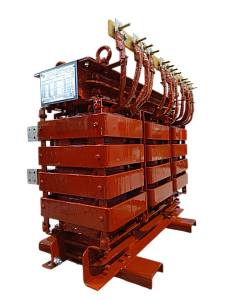

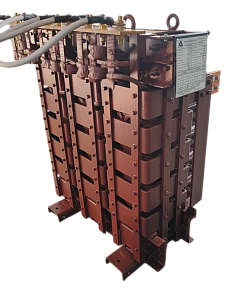

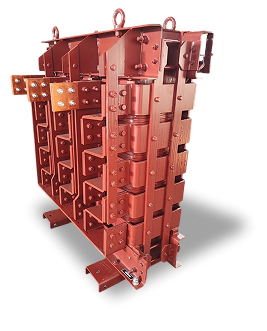

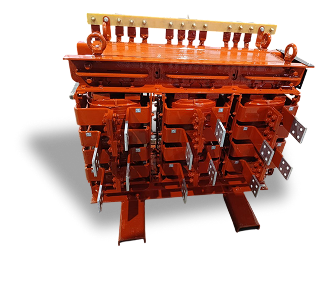

Трехфазные печные трансформаторы ТСЭ

Трехфазные печные трансформаторы ТСЭ

Общая информация

Трансформатор электропечной сухой – трехфазные с воздушным охлаждением, в защитном корпусе либо без него, предназначены для питания электрических печей сопротивления, индукционных печей, дуговых печных устройств, а также печей со спиральными нагревателями изготовленными из фехраля, либо нихрома. Возможно изготовление трехфазных печных трансформаторов следующих типов: ТСЭ, ТСЗЭ, ТЭСК, ТТЭСЗ, ТПТ, ТПТУ, ТПТ ВК, ТСЗП.

Конструкция, устройство:

• Магнитопровод;

• Алюминиевые, либо медные обмотки;

• Верхние и нижние ярмовые балки;

• Клеммная колодка;

• Защитный корпус (либо без него)

Наши преимущества:

• Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,3 мм;

• Технология сборки магнитопровода STEP-LAP, что позволяет снизить потери, а также уменьшить массогабаритные характеристики

• Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом АПСД или ПСД со стеклянной изоляцией, а большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания. Кабели ВН выведены на шпильку клеммной колодки, кабель НН выведен на токоведущую шину

• Вакуумная пропитка компаундом.

• Меньший нагрев обмотки на холостых ходах;

• Низкая плотность тока в катушках;

• Высокая стойкость к перегрузкам;

• Высокое качество сборки;

• Полное соответствие характеристикам, указанным в технической документации;

• Минимальное падение напряжения даже под большими нагрузками.

• Порошковая окраса надежно защищает корпус от коррозии.

• Класс нагревостойкости F либо H (по техническому заданию заказчика)

• Финишное покрытие кремнийорганической краской

Характеристики:

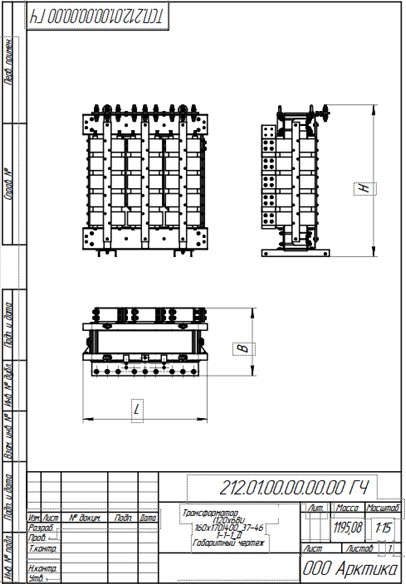

Общий чертеж:

Как купить, заказать:

На нашем заводе вы можете купить, заказать трехфазные печные трансформаторы типа ТСЭ, ТСЗЭ, ТЭСК, ТТЭСЗ, ТПТ, ТПТУ, ТПТ ВК, ТСЗП. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Также по требованию заказчика для повышения защитных свойств трансформаторы могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

Условия эксплуатации:

• Трансформаторы печные предназначены для длительной работы при окружающей температуре от -40°С до +45°С.

• Трансформатор печной не предназначен для использования в химически активной среде;

• Трансформатор печной исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

• Высота установки трансформатора над уровнем моря, не должна превышать 1000 метров.

• Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы — не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
