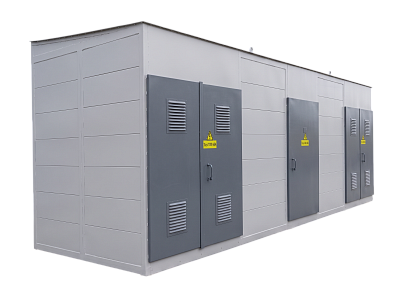

Проходные трансформаторные подстанции наружной установки КТПН
На нашем заводе вы можете купить, заказать проходные трансформаторные подстанции наружной установки Киосковые КТП и 2КТП различной мощности.
Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

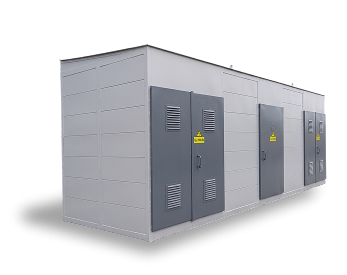

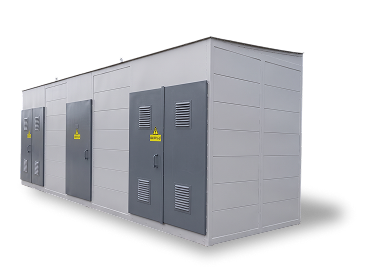

- Мощность, кВА: 160
- Вес, кг: 2700
- ДхШхВ, мм: 7100х1800х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 2700
- ДхШхВ, мм: 7100х1800х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 400
- Вес, кг: 3500
- ДхШхВ, мм: 7500х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 630
- Вес, кг: 3500
- ДхШхВ, мм: 7500х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1000
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1250
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1600
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 2500
- Вес, кг: 4200
- ДхШхВ, мм: 8400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35

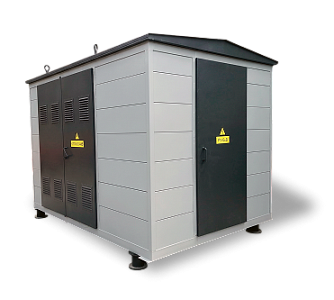

- Мощность, кВА: 25
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 40
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 63
- Вес, кг: 570
- ДхШхВ, мм: 1100х1600х1470
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 100
- Вес, кг: 900
- ДхШхВ, мм: 2000х1650х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 160
- Вес, кг: 900
- ДхШхВ, мм: 2000х1650х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 250
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 400
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 630
- Вес, кг: 1280
- ДхШхВ, мм: 2400х2100х2100
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1000
- Вес, кг: 1500
- ДхШхВ, мм: 2400х2200х2400
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1250
- Вес, кг: 1600
- ДхШхВ, мм: 2500х2400х2700
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 1600
- Вес, кг: 1800
- ДхШхВ, мм: 3900х2700х2800
- Сеть, кВ: 6; 10; 20; 27,5; 35
- Мощность, кВА: 2500
- Вес, кг: 1900
- ДхШхВ, мм: 4500х2700х2900
- Сеть, кВ: 6; 10; 20; 27,5; 35
Назначение
Подстанции КТПН представляют собой подстанции наружной установки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжению ею потребителей.
Конструктивные особенности
Киосковые подстанции КТПН, 2КТПН представляет собой сборно-сварную каркасную конструкцию, состоящую из:
- камеры трансформатора (КТ);
- съемного высоковольтного блока;
- встроенного шкафа устройства высшего напряжения (УВН);
- встроенного распредустройства низкого напряжения (РУНН).
КТПН киоскового типа образуется шкафом РУНН, шкафом УВН, боковой съемной стенкой и дверью для сервисного обслуживания и замены силового трансформатора. Двери камеры трансформатора открываются из камеры трансформатора. На крышке выдвижного высоковольтного блока установлены высоковольтные ввода, проходные изоляторы НН, траверса со штыревыми изоляторами, а также высоковольтные разрядники,
В верхней части высоковольтного блока расположена траверса со штыревыми изоляторами НН, к которым присоединяются провода линии 0,4 кВ.
При исполении КТП киоскового типа с кабельными вводами на стороне НН, проходные изоляторы НН, траверса со штыревыми изоляторами НН, не устанавливаются.
Через высоковольтный блок проходят шины ВН закрепленные на опорных изоляторах, а также провода 0,4 кВ закрепленные на боковых стенках.
Условия эксплуатации
Климатическое исполнение и категория размещения КТПН — по ГОСТ 14695‑80, ГОСТ 15150‑69, ГОСТ 15543.1‑89.
Условия нормальной работы
- температура окружающего воздуха — -40 до +40 °С;
- высота над уровнем моря — не более 1000 м;
- окружающая среда — невзрывоопасная, не содержащая токо- проводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.
КТП киоскового типа не предназначены для:
- работы в условиях тряски, вибрации, ударов;
- ввода питания со стороны низшего напряжения.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать киосковые КТПН различной мощности.
Индивидуально могут быть выпущены киосковые КТПнетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств подстанции КТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать подстанции КТПН и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
