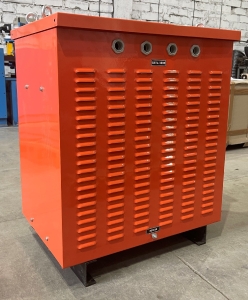

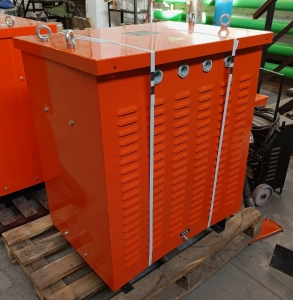

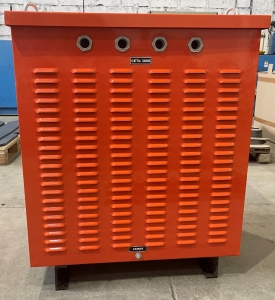

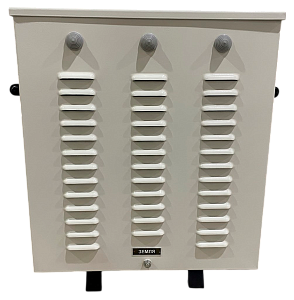

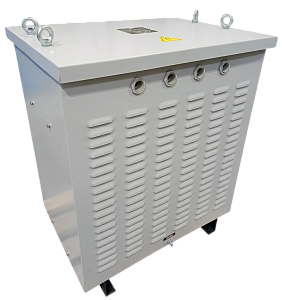

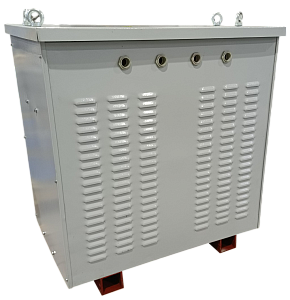

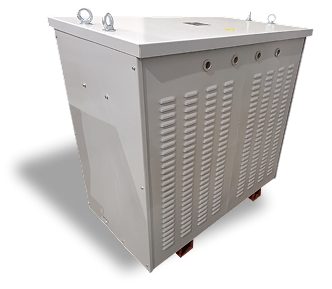

Понижающие преобразовательные трансформаторы ТСТ-ОР (3 фазы в 1)

На нашем заводе вы можете купить, заказать понижающие трансформаторы ТСТ-ОР различной мощности: 0,63 кВА; 1,0 кВА; 2,5 кВА; 3,0 кВА; 4,0 кВА; 8,0 кВА; 10,0 кВА; 12,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА;

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ТСТ-ОР могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора ТСТ-ОР и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

  • Мощность, кВА: 6,3
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: От 96 880 руб
  • Мощность, кВА: 10,0
  • Сеть, В: 380
  • Вес, кг: 80
  • ДхШхВ, мм: 420х300х410
Цена: От 147 840 руб
  • Мощность, кВА: 12,0
  • Сеть, В: 380
  • Вес, кг: 80
  • ДхШхВ, мм: 420х300х410
Цена: От 161 280 руб
  • Мощность, кВА: 16,0
  • Сеть, В: 380
  • Вес, кг: 100
  • ДхШхВ, мм: 462х310х435
Цена: От 183 680 руб
  • Мощность, кВА: 20,0
  • Сеть, В: 380
  • Вес, кг: 115
  • ДхШхВ, мм: 550х350х500
Цена: От 185 920 руб
  • Мощность, кВА: 25,0
  • Сеть, В: 380
  • Вес, кг: 115
  • ДхШхВ, мм: 550х350х500
Цена: От 226 240 руб

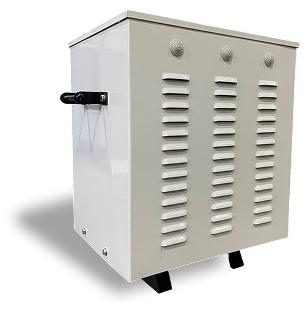

  • Мощность, кВА: 30,0
  • Сеть, В: 380
  • Вес, кг: 115
  • ДхШхВ, мм: 550х350х500
Цена: От 301 280 руб
  • Мощность, кВА: 40,0
  • Сеть, В: 380
  • Вес, кг: 140
  • ДхШхВ, мм: 550х350х500
Цена: От 316 960 руб
  • Мощность, кВА: 1,0
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: По запросу
  • Мощность, кВА: 2,5
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: По запросу
  • Мощность, кВА: 3,0
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: По запросу
  • Мощность, кВА: 4,0
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: По запросу
  • Мощность, кВА: 8,0
  • Сеть, В: 380
  • Вес, кг: 74
  • ДхШхВ, мм: 462х310х435
Цена: По запросу

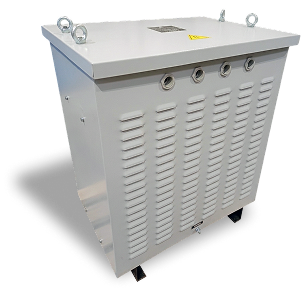

  • Мощность, кВА: 50,0
  • Сеть, В: 380
  • Вес, кг: 210
  • ДхШхВ, мм: 800х420х680
Цена: По запросу

Общая информация

Трансформаторы ТСТ-ОР-3х1 используются в том случае, когда необходимо трехфазное напряжение преобразовать в однофазное и предназначено для питания однофазной нагрузки от трехфазной сети путем создания равномерной нагрузки на все три фазы. При этом, исходная питающая сеть воспринимает однофазную нагрузку, подключенную через ТСТ-ОР-3х1, как трехфазную и распределение однофазной нагрузки по фазам питающей трехфазной сети происходит в пропорции 2/1/1.

Подключение симметрирующего трансформатора

К входу блока "ввода-вывода" ТСТ-ОР-3х1 подключаются три фазы от питающей сети, а к выходу - потребители. Нулевой рабочий проводник питающей сети подсоединяется к шпильке "ЗАНУЛЕНИЕ" корпуса ТСТ-ОР-3х1;;трансформаторы ТСТ-ОР-3х1 размещают между источником электрической энергии (Госсеть или автономный источник электроэнергии) и электроприемниками - потребителями электрической энергии.;

Основные составные части трансформатора:

  • Активная часть;
  • Панель ввода-вывода для подключения кабелей сети и нагрузки.
  • металлический корпус.

Конструктивное исполнение:

  • Трансформаторы изготавливаются в металлическом корпусе со степенью защиты IP21
  • По способу монтажа трансформаторы относятся к стационарным.;
  • Класс нагревостойкости изоляции обмоток - В
  • Катушки трансформатора выполнены медным обмоточным проводом.;

Общий чертеж:

ТСТ-ОР

Условия эксплуатации:

  • Диапазон температур окружающей среды от - 45 0С до +40 0С;
  • Относительная влажность воздуха при температуре 25 0С не более 80 %;
  • Высота над уровнем моря не более 1000 м;
  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.
  • Ударные нагрузки не допускаются.;
  • Режим работы продолжительный.

Электрические и конструктивные параметры

Модель изделия

ТСТ-ОР-3х1-10

ТСТ-ОР-3х1-16

ТСТ-ОР-3х1-20

ТСТ-ОР-3х1-30

ТСТ-ОР-3х1-40

ТСТ-ОР-3х1-50

ТСТ-ОР-3х1-63

ТСТ-ОР-3х1-80

ТСТ-ОР-3х1-100

Входное напряжение, В

380

Количество фаз на входе

3

Количество питающих проводов

4

Частота сети, Гц

50

Номинальная мощность нагрузки, кВА

10

16

20

30

40

50

63

75

100

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
