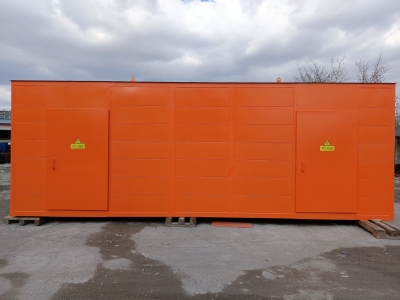

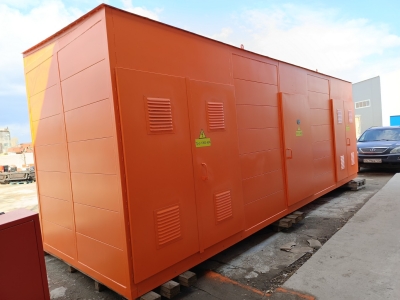

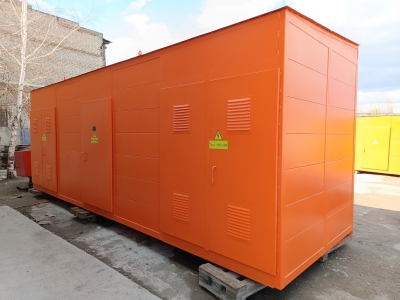

Двухтрансформаторные подстанции 2КТП

На нашем заводе вы можете купить, заказать трансформаторные подстанции 2КТП различной мощности: 160 кВА; 250 кВА; 630 кВА; 1000 кВА; 1250 кВА; 1600 кВА; 2500 кВА.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать трансформаторные подстанции 2КТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

  • Мощность, кВА: 160
  • Вес, кг: 2700
  • ДхШхВ, мм: 7100х1800х2100
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 250
  • Вес, кг: 2700
  • ДхШхВ, мм: 7100х1800х2100
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 400
  • Вес, кг: 3500
  • ДхШхВ, мм: 7500х2100х2100
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 630
  • Вес, кг: 3500
  • ДхШхВ, мм: 7500х2100х2100
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 1000
  • Вес, кг: 4200
  • ДхШхВ, мм: 8400х2200х2400
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 1250
  • Вес, кг: 4200
  • ДхШхВ, мм: 8400х2200х2400
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 1600
  • Вес, кг: 4200
  • ДхШхВ, мм: 8400х2200х2400
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб
  • Мощность, кВА: 2500
  • Вес, кг: 4200
  • ДхШхВ, мм: 8400х2200х2400
  • Сеть, кВ: 6; 10; 20; 27,5; 35
Цена: От 202 504 руб

Назначение

Киосковые 2КТПН представляют собой подстанции наружной уста­новки и служат для приема электрической энергии трехфазного переменного тока частотой 50 Гц, напряжением 6 или 10 кВ, пре­образования в электроэнергию напряжением 0,4 кВ и снабжению ею потребителей.

Конструктивные особенности

Киосковые 2КТПН представляет собой сборно-сварную каркасную конструкцию, состоящую из:

  • камеры трансформатора (КТ);
  • съемного высоковольтного блока;
  • встроенного шкафа устройства высшего напряжения (УВН);
  • встроенного распредустройства низкого напряжения (РУНН).

2КТПН киоскового типа образуется шкафом РУНН, шкафом УВН, боковой съемной стенкой и дверью для сервисного обслуживания и замены силового трансформатора. Двери камеры трансформа­тора открываются из камеры трансформатора. На крышке выдвижного высоковольтного блока установлены высо­ковольтные ввода, проходные изоляторы НН, траверса со штыревыми изоляторами, а также высоковольтные разрядники,

В верхней части высоковольтного блока расположена траверса со штыревыми изоляторами НН, к которым присоединяются провода ли­нии 0,4 кВ.

При исполнении 2КТПН киоскового типа с кабельными вводами на сто­роне НН, проходные изоляторы НН, траверса со штыревыми изолято­рами НН, не устанавливаются.

Через высоковольтный блок проходят шины ВН закрепленные на опорных изоляторах, а также провода 0,4 кВ закрепленные на боко­вых стенках.

Условия эксплуатации

Климатическое исполнение и категория размещения 2КТПН — по ГОСТ 14695‑80, ГОСТ 15150‑69, ГОСТ 15543.1‑89.

Условия нормальной работы

  • температура окружающего воздуха — -40 до +40 °С;
  • высота над уровнем моря — не более 1000 м;
  • окружающая среда — невзрывоопасная, не содержащая токо- проводящей пыли, агрессивной пыли и паров в концентрациях, разрушающих металлы и изоляцию.

2КТПН киоскового типа не предназначены для:

  • работы в условиях тряски, вибрации, ударов;
  • ввода питания со стороны низшего напряжения.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытания наведенным напряжением;
  • измерение частичных разрядов;
  • испытание на стойкость к грозовому импульсному напряжению;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
