Понижающие однофазные трансформаторы ОСЗ

На нашем заводе вы можете купить, заказать однофазные понижающие трансформаторы ОС различной мощности: 1,6 кВА; 2,5 кВА; 4,0 кВА; 5,0 кВА; 6,3 кВА; 7,5 кВА; 10,0 кВА; 16,0 кВА; 20,0 кВА; 25,0 кВА; 30,0 кВА; 40,0 кВА; 50,0 кВА; 63,0 кВА; 80,0 кВА; 100,0 кВА; 125,0 кВА; 160,0 кВА; 250,0 кВА.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать однофазные понижающие трансформаторы ОС и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

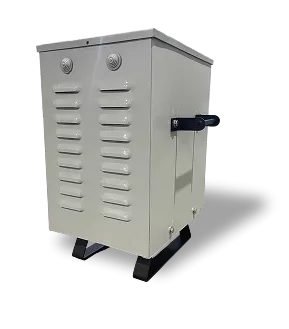

  • Мощность, кВА: 1,6
  • Сеть, В: 660; 380; 220
  • Вес, кг: 35
  • ДхШхВ, мм: 320х320х520
Цена: От 12 500 руб
  • Мощность, кВА: 2,5
  • Сеть, В: 660; 380; 220
  • Вес, кг: 50
  • ДхШхВ, мм: 400х355х570
Цена: От 15 400 руб
  • Мощность, кВА: 4,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 68
  • ДхШхВ, мм: 455х420х570
Цена: От 19 500 руб
  • Мощность, кВА: 5,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 68
  • ДхШхВ, мм: 455х420х570
Цена: От 29 000 руб

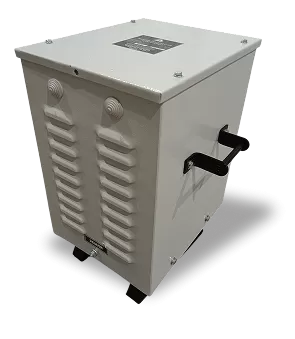

  • Мощность, кВА: 6,3
  • Сеть, В: 660; 380; 220
  • Вес, кг: 70
  • ДхШхВ, мм: 455х420х570
Цена: От 36 200 руб
  • Мощность, кВА: 7,5
  • Сеть, В: 660; 380; 220
  • Вес, кг: 72
  • ДхШхВ, мм: 455х420х570
Цена: От 40 200 руб
  • Мощность, кВА: 10,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 95
  • ДхШхВ, мм: 455х460х690
Цена: От 43 900 руб
  • Мощность, кВА: 16,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 110
  • ДхШхВ, мм: 495х460х690
Цена: От 68 340 руб

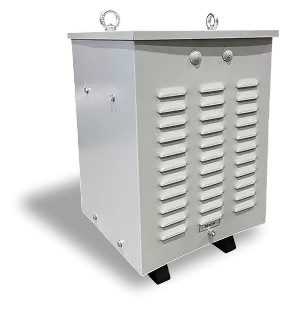

  • Мощность, кВА: 20,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 145
  • ДхШхВ, мм: 470х490х745
Цена: От 84 800 руб
  • Мощность, кВА: 25,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 165
  • ДхШхВ, мм: 510х490х790
Цена: От 95 800 руб
  • Мощность, кВА: 30,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 190
  • ДхШхВ, мм: 550х490х810
Цена: От 109 000 руб

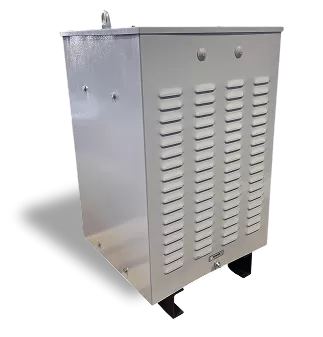

  • Мощность, кВА: 40,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 210
  • ДхШхВ, мм: 540х490х845
Цена: От 169 000 руб
  • Мощность, кВА: 50,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 300
  • ДхШхВ, мм: 580х610х1030
Цена: От 232 000 руб
  • Мощность, кВА: 63,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 340
  • ДхШхВ, мм: 620х660х1030
Цена: От 259 000 руб
  • Мощность, кВА: 80,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 385
  • ДхШхВ, мм: 620х660х1120
Цена: От 279 000 руб
  • Мощность, кВА: 100,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 490
  • ДхШхВ, мм: 640х660х1310
Цена: От 347 000 руб
  • Мощность, кВА: 125,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 630
  • ДхШхВ, мм: 720х660х1400
Цена: От 433 000 руб
  • Мощность, кВА: 160,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 630
  • ДхШхВ, мм: 720х660х1400
Цена: От 555 000 руб
  • Мощность, кВА: 250,0
  • Сеть, В: 660; 380; 220
  • Вес, кг: 800
  • ДхШхВ, мм: 800х750х1500
Цена: От 866 000 руб

Общая информация

Трансформаторы серии ОСЗ – однофазные, сухие, в защитном корпусе, трансформаторы напряжения, предназначены для питания электрооборудования, электроавтоматики, сигнализации, цепей управления, станков, лифтов, освещения и других устройств.

ОСЗ - 80,0

ОСЗ-80,0

Конструкция, устройство:

  • Магнитопровод;

  • Алюминиевые либо медные обмотки;

  • Верхние и нижние ярмовые балки;

  • Клеммная колодка;

  • Защитный корпус

Охлаждаются трансформаторы ОСЗ естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ОСЗ - не менее 90 %.

  • Магнитопроводы трансформаторов изготовлены из высококачественной электротехнической стали толщиной 0,35 мм;
  • Обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом , АПБ, АПСД или ПСД со стеклянной изоляцией по запросу покупателя;

  • Кабели ВН и НН у трансформаторов подводятся к контактным шпилькам на колодке.

  • Двойная пропитка электротехническим лаком

  • Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения


Характеристики:

Марка

Р, кВт

Сеть, В

Выходное напряжение,

Вес, кг

Габариты ДхШхВ(мм)

ОСЗ-1,6

1,6

1х380,220,660

1х12,24,36,42,110,127,220,380,660

35

320х320х520

ОСЗ-2,5

2,5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

50

400х355х570

ОСЗ-4,0

4

1х380,220,660

1х12,24,36,42,110,127,220,380,660

60

455х420х570

ОСЗ-5,0

5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

68

455х420х570

ОСЗ-6,3

6,3

1х380,220,660

1х12,24,36,42,110,127,220,380,660

70

455х420х570

ОСЗ-7,5

7,5

1х380,220,660

1х12,24,36,42,110,127,220,380,660

72

455х420х570

ОСЗ-10,0

10

1х380,220,660

1х12,24,36,42,110,127,220,380,660

95

455х460х690

ОСЗ-16,0

16

1х380,220,660

1х12,24,36,42,110,127,220,380,660

110

495х460х690

ОСЗ-20,0

20

1х380,220,660

1х12,24,36,42,110,127,220,380,660

145

470х490х745

ОСЗ-25,0

25

1х380,220,660

1х12,24,36,42,110,127,220,380,660

165

510х490х790

ОСЗ-30,0

30

1х380,220,660

1х12,24,36,42,110,127,220,380,660

190

550х490х810

ОСЗ-40,0

40

1х380,220,660

1х36,42,110,127,220,380,660

210

540х490х845

ОСЗ-50,0

50

1х380,220,660

1х36,42,110,127,220,380,660

330

620х660х1030

ОСЗ-63,0

63

1х380,220,660

1х36,42,110,127,220,380,660

340

620х660х1030

ОСЗ-80,0

80

1х380,220,660

1х110,127,220,380,660

385

620х660х1120

ОСЗ-100,0

100

1х380,220,660

1х110,127,220,380,660

490

640х660х1310

ОСЗ-125,0

125

1х380,220,660

1х110,127,220,380,660

600

720х660х1400

ОСЗ-160,0

160

1х380,220,660

1х110,127,220,380,660

630

720х660х1400

ОСЗ-250,0

250

1х380,220,660

1х110,127,220,380,660

800

800х750х1500

Общий чертеж:

Чертеж ОСЗ

ОСЗ - 80,0

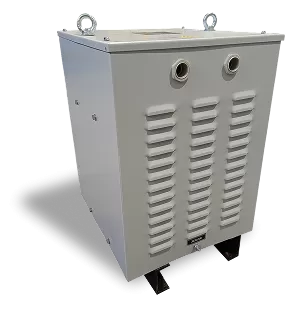

ОСЗ-30,0

Условия эксплуатации:

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С

  • Трансформатор марки ОСЗ не предназначен для использования в химически активной среде;

  • Трансформатор ОСЗ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

  • Высота установки трансформатора ОСЗ над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструктОСких разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;

  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

  • измерение напряжения короткого замыкания;

  • измерение потерь при нагрузке;

  • измерение потерь тока холостого хода;

  • испытания диэлектрической прочности изоляции;

  • испытание на нагрев;

  • испытание на короткое замыкание;

  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
