Понижающий трансформатор ОСВМ-20,0

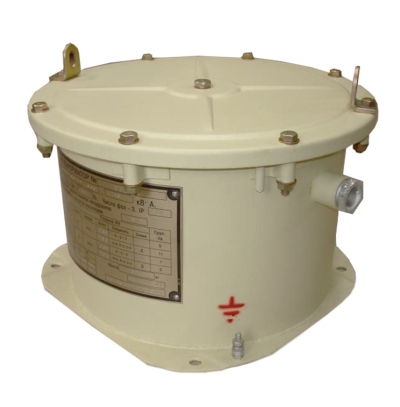

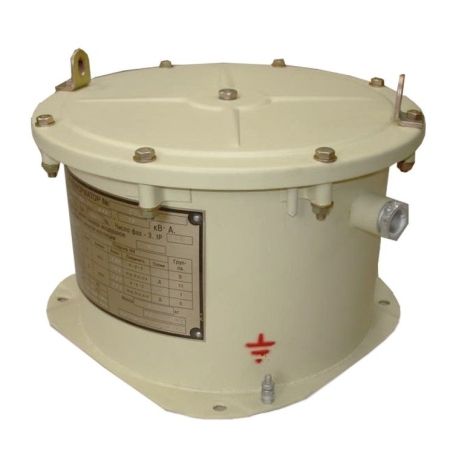

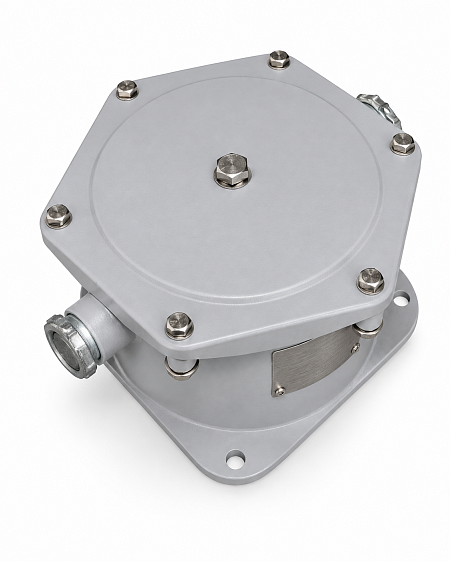

Трансформатор ОСВМ 20,0

Общая информация

Трансформатор ОСВМ  20,0 предназначен для электроустановок судов и плавсооружений. Трансформаторы выпускаются в климатическом исполнении ОМ5 и предназначены для установки в сетях переменного тока напряжением до 660 В, частотой 50 (60) Гц и 400 (500) Гц судов морского и речного флота неограниченного района плавания

Трансформатор ОСВМ 20,0   соответствуют требованиям морского регистра судоходства и МЭК в части судового электрооборудования. Трансформатор может безотказно работать при наклонах судна до 15° (длительно) и 30° (до 3 мин), и при качке с наклоном до 45° и периодом качки до 16с.

ОСВМ 20,0 предназначен для длительной работы при окружающей температуре от -40°С до +45°С при относительной влажности воздуха 98 % при 40°С, а также кратковременно при влажности 100% и температуре 35°С с конденсацией влаги. Полный средний ресурс трансформаторов ОСВМ не менее 120000 часов, календарный срок службы не менее 25 лет.

Конструкция, устройство:

По конструктивному исполнению трансформатор является водозащищенными; степень защиты IP55. Трансформатор водозащищенного исполнения защищен баком от попадания воды внутрь трансформатора при его обливании.

Магнитопроводы трансформатора изготовлены из холоднокатаной электротехнической стали толщиной 0,3-0,35 мм с жаростойким покрытием. У трансформатора мощностью до 25 кВА магнитопроводы витые разрезные или гнутые стыковые. Магнитопроводы склеены специальным компаундом, обеспечивающим повышенную надежность и малошумность изделий.

Отводы обмоток выведены на специальные клеммные колодки, выбранные в зависимости от величины номинальных токов и сечения обмоточного провода. Трансформаторы ОСВМ могут изготавливаться без клеммных колодок, при этом выводы выполняются собственным проводом и окольцовываются медными (латунными) наконечниками. У трансформаторов ТСВМ выводы ВН и НН подводятся к контактным зажимам на стенке бака через уплотнительные сальники.

Условные обозначения:

О - преобразователь для одной фазы;

С - сухое климатическое исполнение;

В - водозащищенный;

М - морской (используется на плавсредствах).

Морские трансформаторные устройства данной категории имеют высокий уровень защиты и гарантируют бесперебойное функционирование в указанных условиях.

Условия эксплуатации:

• Температура окружающего воздуха от минус 40 до 45°С.

• Относительная влажность воздуха 98% при температуре 40°С.

• Требования техники безопасности по ГОСТ 12.2.007.2-75, пожарной безопасности по ГОСТ 12.1.004-91.

• Трансформаторы могут работать в сетях частотой 60 Гц.

• Трансформаторы изготовляются для внутригосударственных и экспортных поставок и соответствуют техническим условиям ТУ 16-517.851-76

• Гарантийный срок эксплуатации более - 25 лет.

Преимущества силовых трансформаторов ОСВМ:

• безопасны, не содержат в составе токсичных веществ;

• беспроблемное обслуживание: не требуют частой проверки и замены масла;

• способны работать в разных температурных режимах;

• устойчивы к внешнему давлению;

• бесперебойно работают при перепадах напряжения;

• обладают высокой электрической, технической и механической прочностью.

Трансформаторы серии ОСВМ выпускаются во влагозащищенном кожухе.

Как купить, заказать:

На нашем заводе вы можете купить, заказать разделительные трансформаторы ОСВМ различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого трансформатора рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств трансформаторы ОСМ могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать однофазный разделительный трансформатор ОСМ в Барнауле и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
