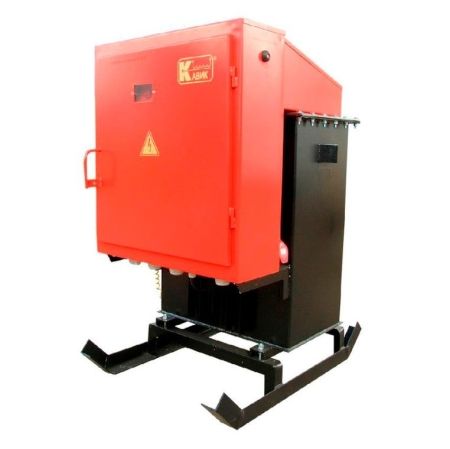

Масляная прогревочная подстанция КТПТО 100 производства Кавик (без автоматики)

Общая информация

Трансформатор КТПТО 100 предназначен для прогрева бетона и мерзлого грунта. Регулирование температуры термообработки выполняется в ручном режиме или блоком автоматики, в зависимости от модели трансформатора. Использование трансформаторов КТПТО позволяет сократить время затвердевания бетона и подготовить мерзлый грунт к разработке.

Конструкция, устройство

Трансформатор КТПТО 100 размещен в корпусе и представляют собой передвижную установку. В конструкцию входят следующие элементы: активная часть, автоматический выключатель, блок управления, кожух с выводами НН. Исполнения КТПТО с автоматикой также имеют блок автоматики и температурные датчики типа KTY-81-110.

Активная часть трансформатора включает в себя магнитопровод из электротехнической стали с двумя многослойными алюминиевыми обмотками (высокого напряжения ВН и низкого напряжения НН), нижние и верхние ярмовые балки и отводы НН из алюминиевой шины. Автоматический выключатель для защиты от перегрузок и коротких замыканий установлен на вводе трансформатора. Блок управления включает в себя измерительные приборы: измеритель регулятора тока, переключатель режимов, клеммы подключения датчика температуры.

В КТПТО применяется принудительная циркуляция воздуха. Устройства оснащены только алюминиевой обмоткой. Для охлаждения в конструкции КТПТО предусмотрен дополнительный вентилятор. Данные трансформаторы рассчитаны на длительный режим работы при температурах до -40°С.

Условия эксплуатации

• температура окружающего воздуха при работе под нагрузкой от - 45 С до + 20 С;

• относительно влажности воздуха не более 80% при + 20 С;

• высота над уровнем моря - не более 1000 м.

Трансформатор рассчитан на продолжительный режим работы. Запрещается использование в условиях тряски, вибраций, ударов, во взрывоопасной и химически активной среде.

Как купить, заказать:

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор в Барнауле и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытания наведенным напряжением;

• измерение частичных разрядов;

• испытание на стойкость к грозовому импульсному напряжению;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
