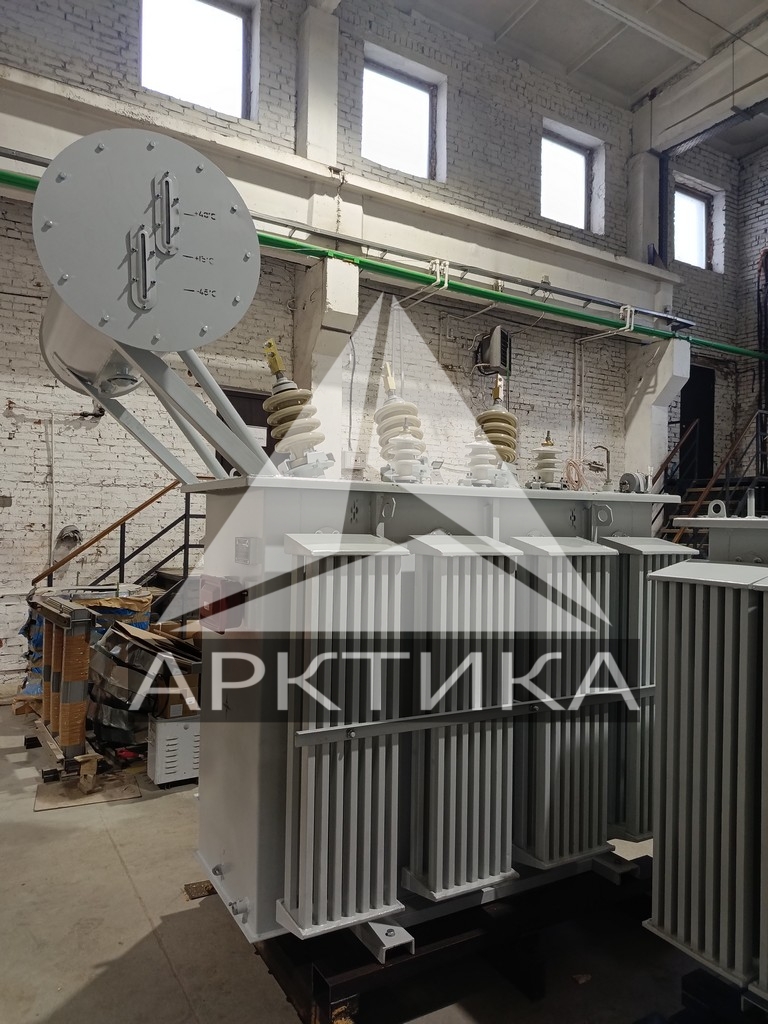

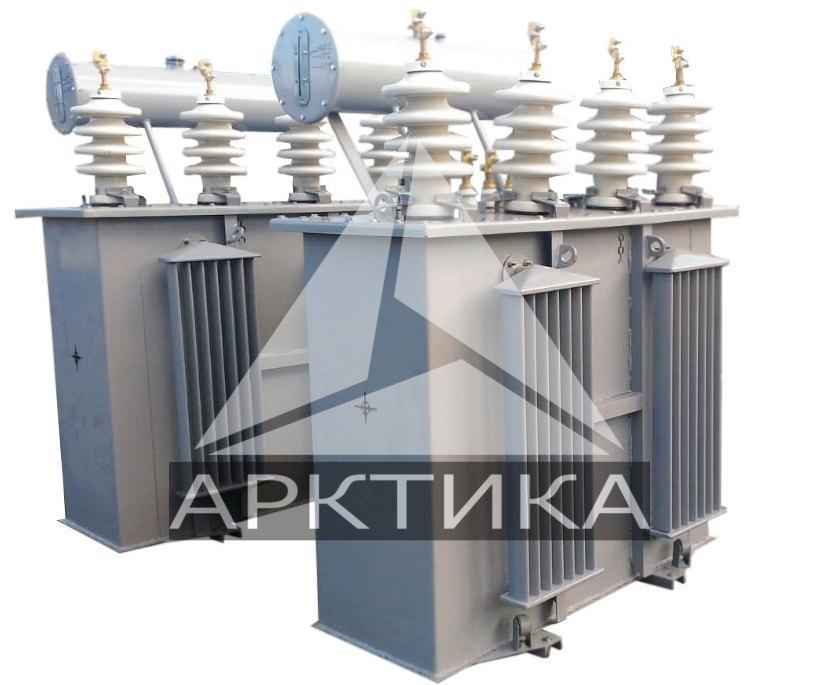

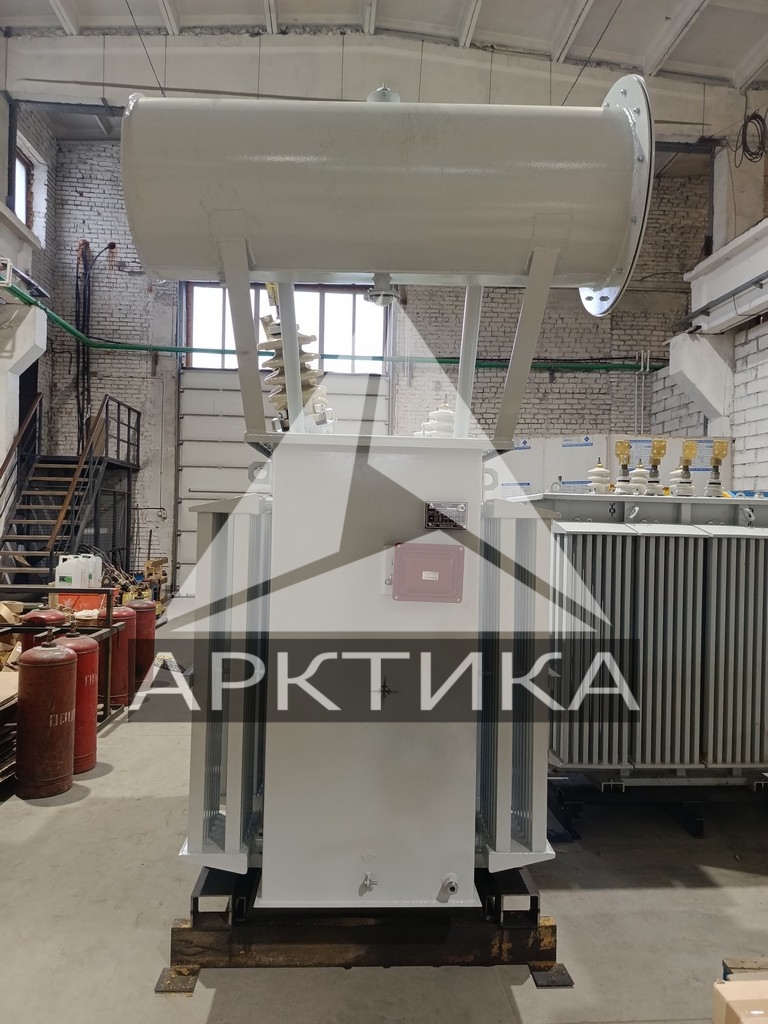

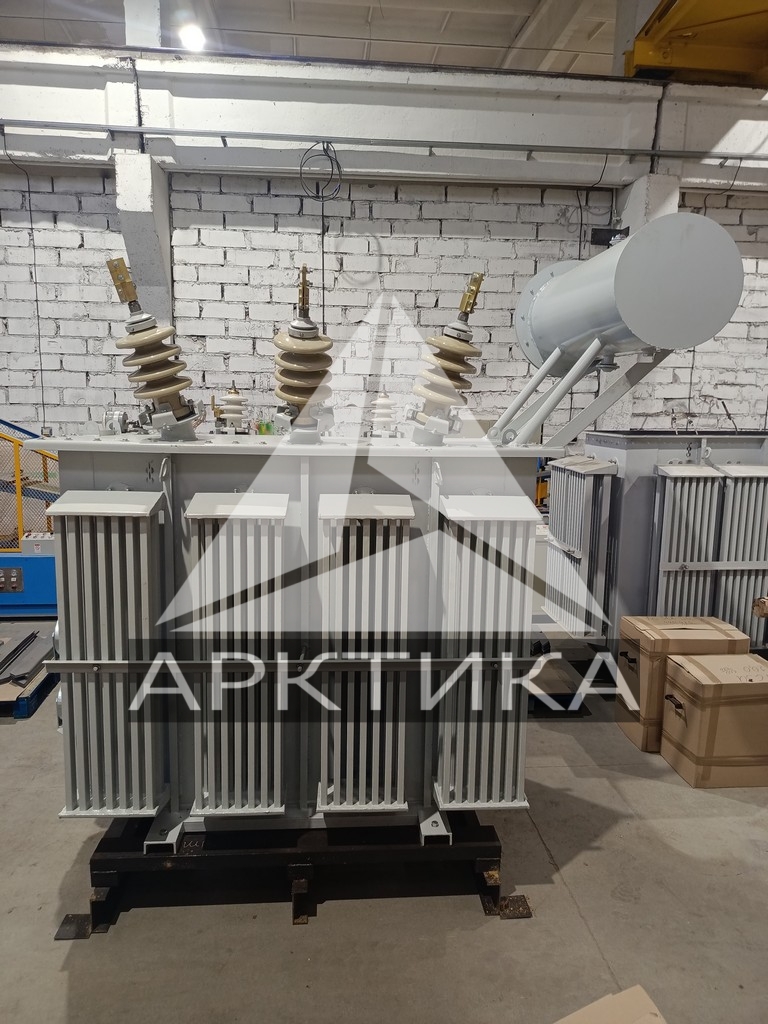

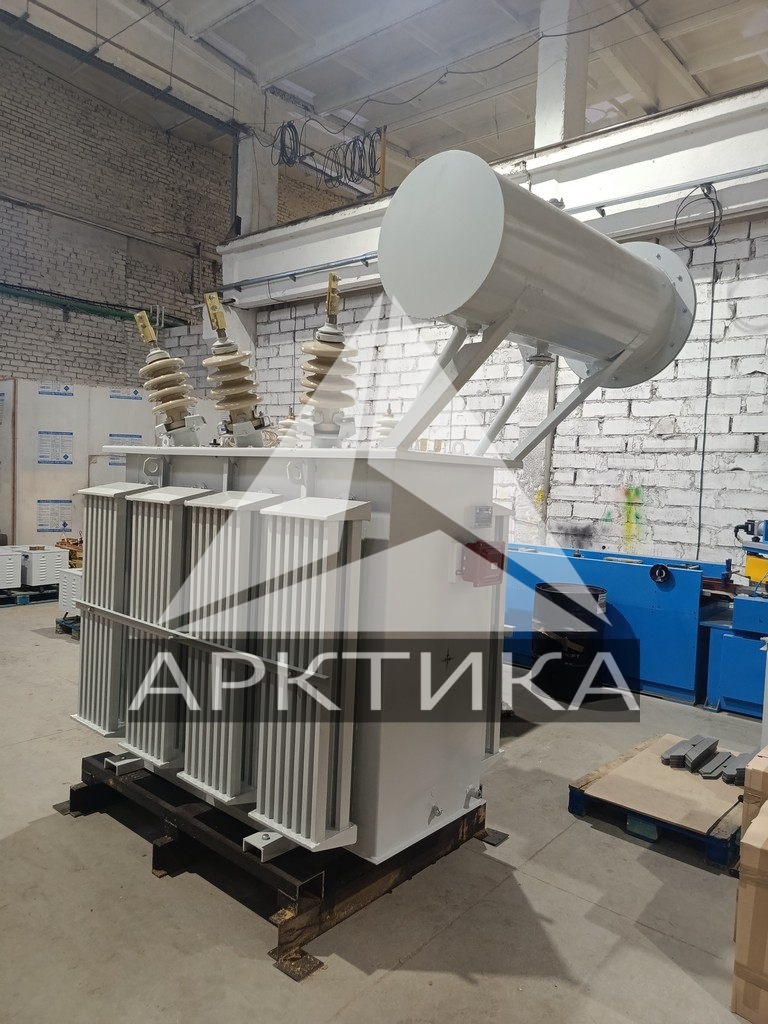

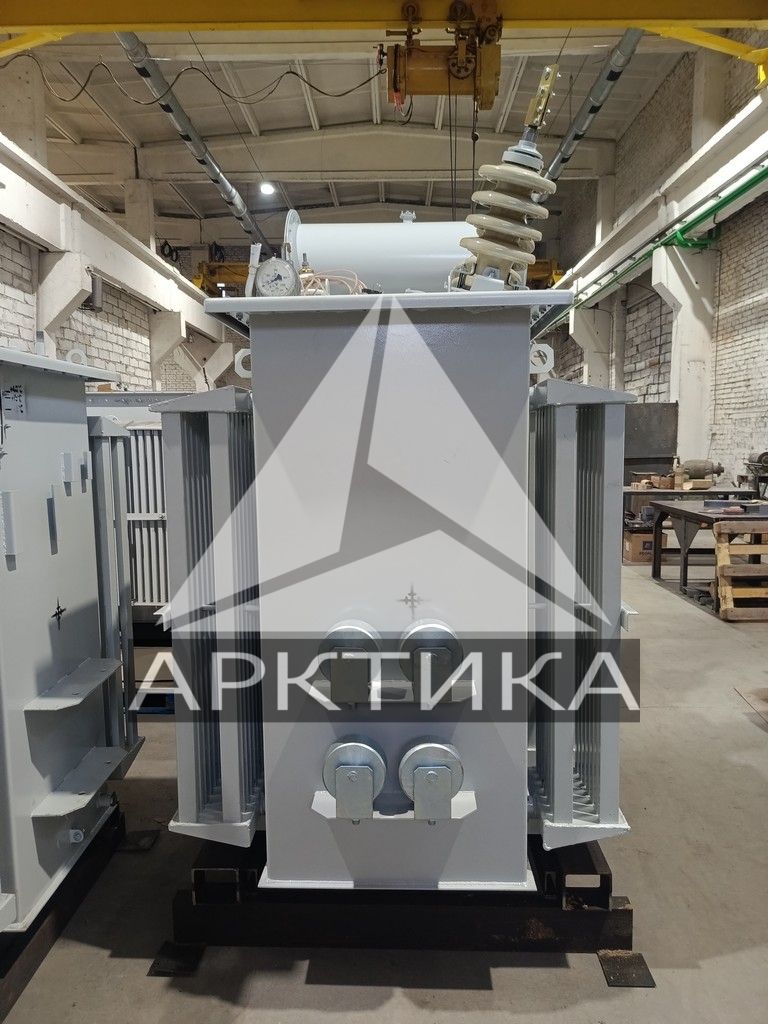

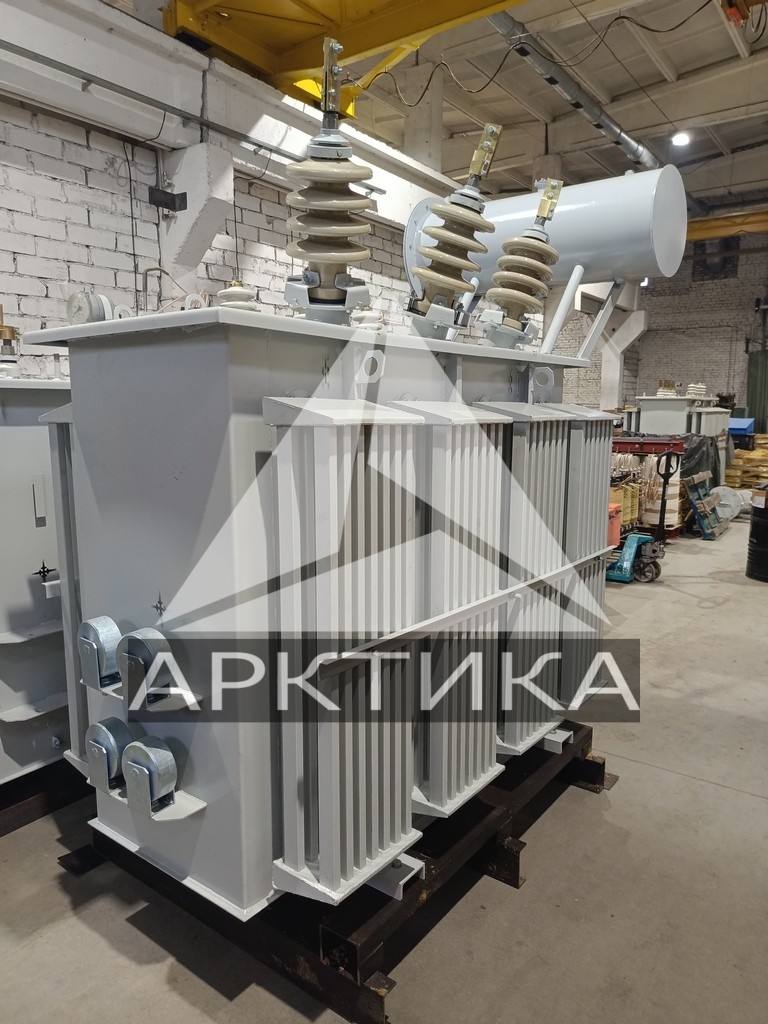

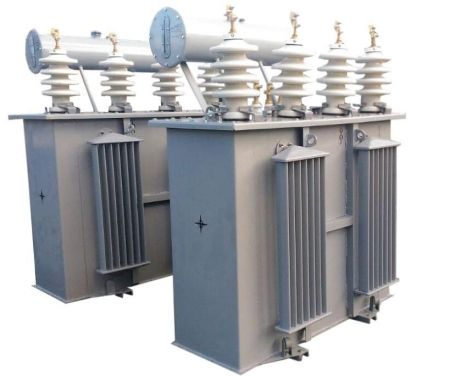

Силовой масляный железнодорожный трансформатор ТМЖ-160

ТМЖ-160 кВА – это силовой, масляный, двухобмоточный трансформатор для обеспечения стабильного питания электрооборудования в железнодорожных сетях переменного напряжения

Конструкция:

Трансформатор состоит из:

• бака;
• крышки бака;
• радиаторов охлаждения;
• расширительного бака;
• активной части;

Бак имеет прямоугольную форму. На боковые стенки бака крепятся радиаторы охлаждения. Бак имеет пробку для взятия пробы и слива масла и пластину для заземления. Все уплотнения бака изготовлены из маслостойкой резины.

Стенки баков изготовлены из стального листа с ребрами жесткости, тем самым обеспечивается высокая устойчивость конструкции к деформациям при транспортировке и надежная работа трансформаторов. Внутренний объем бака не связан с внешней средой. Для исключения повышения давления внутри бака при нагреве в верхней части трансформатора предусмотрен расширительный бак, который оснащен уровневым маслоуказателем для контроля уровня масла.

Трансформатор ТМЖ-160 предназначены для работы с классом напряжения 27,5 кВ. Это требует применения других типов изоляторов и выдержки значительно больших изоляционных расстояний. Увеличенные изоляционные расстояния предусмотрены как внутри бака -непосредственно при расчете активной части, так и снаружи - при расчете и установке изоляторов по стороне ВН

Ввиду того, что данный трансформатор довольно часто работает при неполной загрузке, либо вообще на холостом ходу, конструкцией предусмотрены минимальные токи холостого хода.

Трансформаторное масло. Качество трансформаторного масла– один из важнейших критериев корректной работы трансформатора. Мы используем трансформаторное масло мировых производителей, качество которых подтверждено соответствующими сертификатами. Помимо этого, весь объем входящего масла проходит обязательный контроль в нашей лаборатории (проверяются пробивное напряжение, отсутствие влаги, газов и.т.д.)

Крышка имеет прямоугольную форму. На крышке трансформаторов располагаются:

• вводы высокого и низкого напряжения;
• устройства (петли) для подъёма активной части;

Расширительный бак имеет цилиндрическую форму и оснащен уровневым маслоуказателем и воздухоосушителем, заполненным силикагелем, и имеющим гидрозатвор. Воздух, засасываемый в расширитель, проходит через через силикагель, освобождаясь от влаги и мелких примесей. Контроль качества силикагеля осуществляется визуально через смотровое окно.

Активная часть трансформаторов скреплена с крышкой трансформатора. Активная часть состоит из магнитопроводов, обмоток, ярмовых стяжных балок, отводов высокого и низкого напряжения

Магнитопровод трансформатор ТМЖ-160 собран по технологии StepLap, из пластин анизотропной электротехнической стали. Применение данного типа стали и технологии сборки позволяет значительно снизить потери холостого хода трансформатора и обеспечить минимальные токи холостого хода. Обмотки многослойные цилиндрические выполнены из провода прямоугольного сечения с бумажной изоляцией. Межслоевая изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки выполнены из конструкционных сталей. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН – из прямоугольной алюминиевой шины.

Характеристики:

Общий чертёж:

Как купить - заказать:

На нашем заводе вы можете купить, заказать трансформатор железнодорожного типа ТМЖ-160. Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для заказа трансформатора и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8-800-301-7959

Контроль качества:

Испытания: В процессе проведения испытаний проверяются такие важнейшие характеристики трансформаторов, как:

• Испытание изоляции повышенным напряжением до 80 кВ с частотой 50 Гц.
• Проверка коэффициента трансформации.
• Измерение сопротивления обмоток постоянному току
• Измерение сопротивления изоляции

Все испытания трансформаторов проводятся согласно следующим нормативным и техническим документам: Объем и нормы испытаний электрооборудования РД 3445-51300-97, (разделы1.2.6); РД 16363-87; ПУЭ (.1.8.1.-1.8.12, 1.8.16,3.2.53); ПТЭЭП (главы 2.12.6, Приложение1 разделы 1.2). Все измерения проводятся сертифицированными, поверенными приборами.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранению скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
