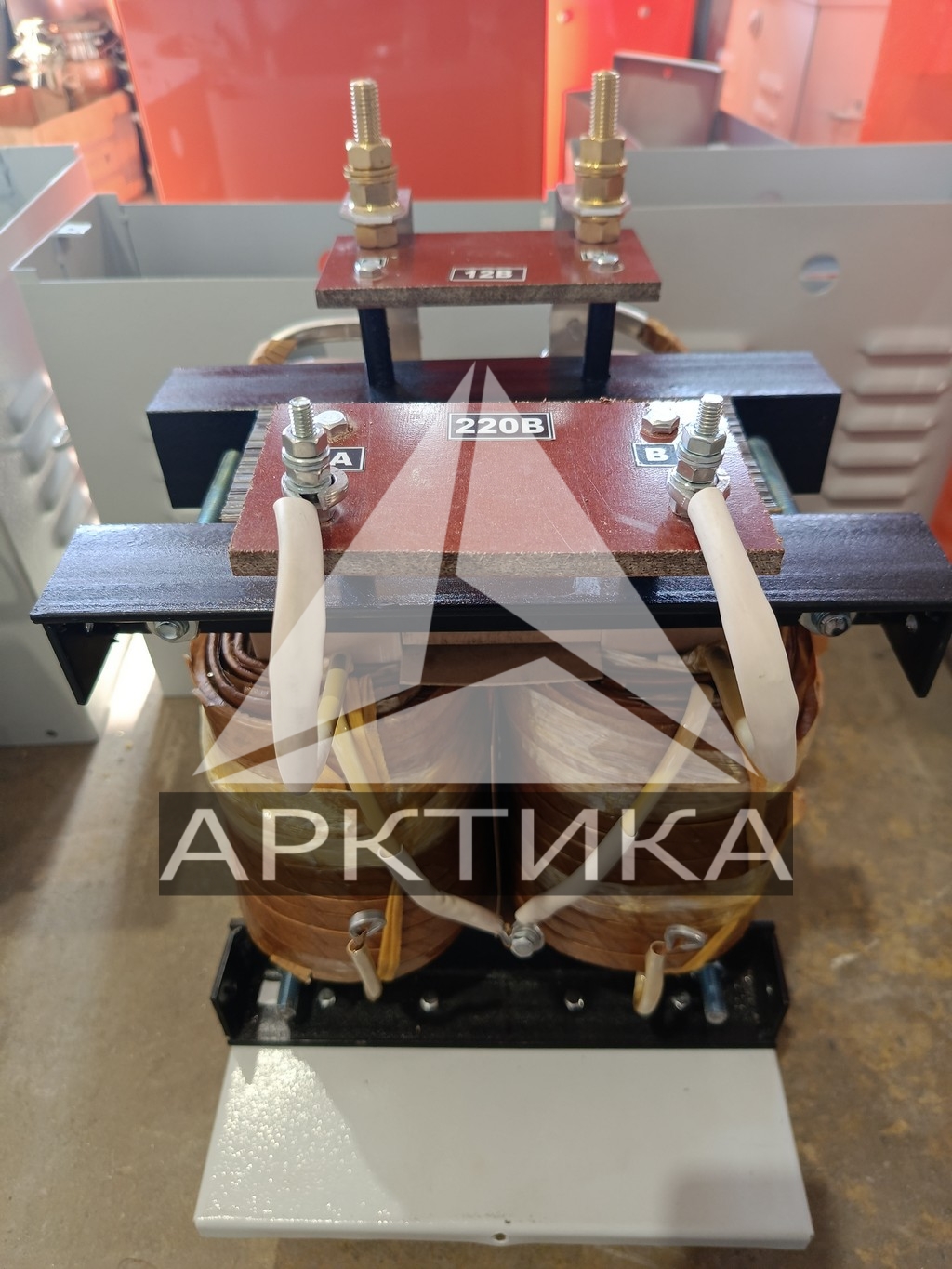

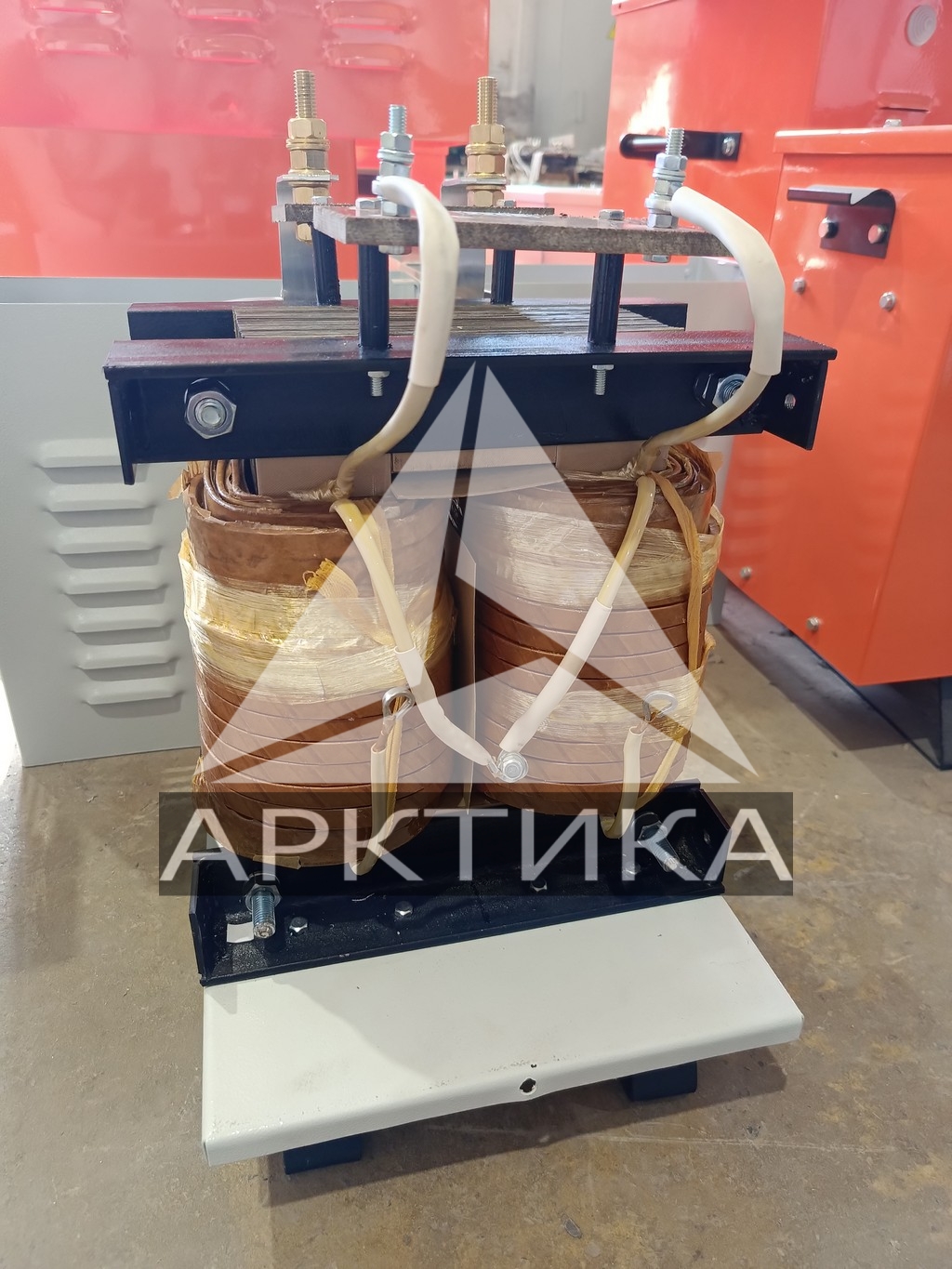

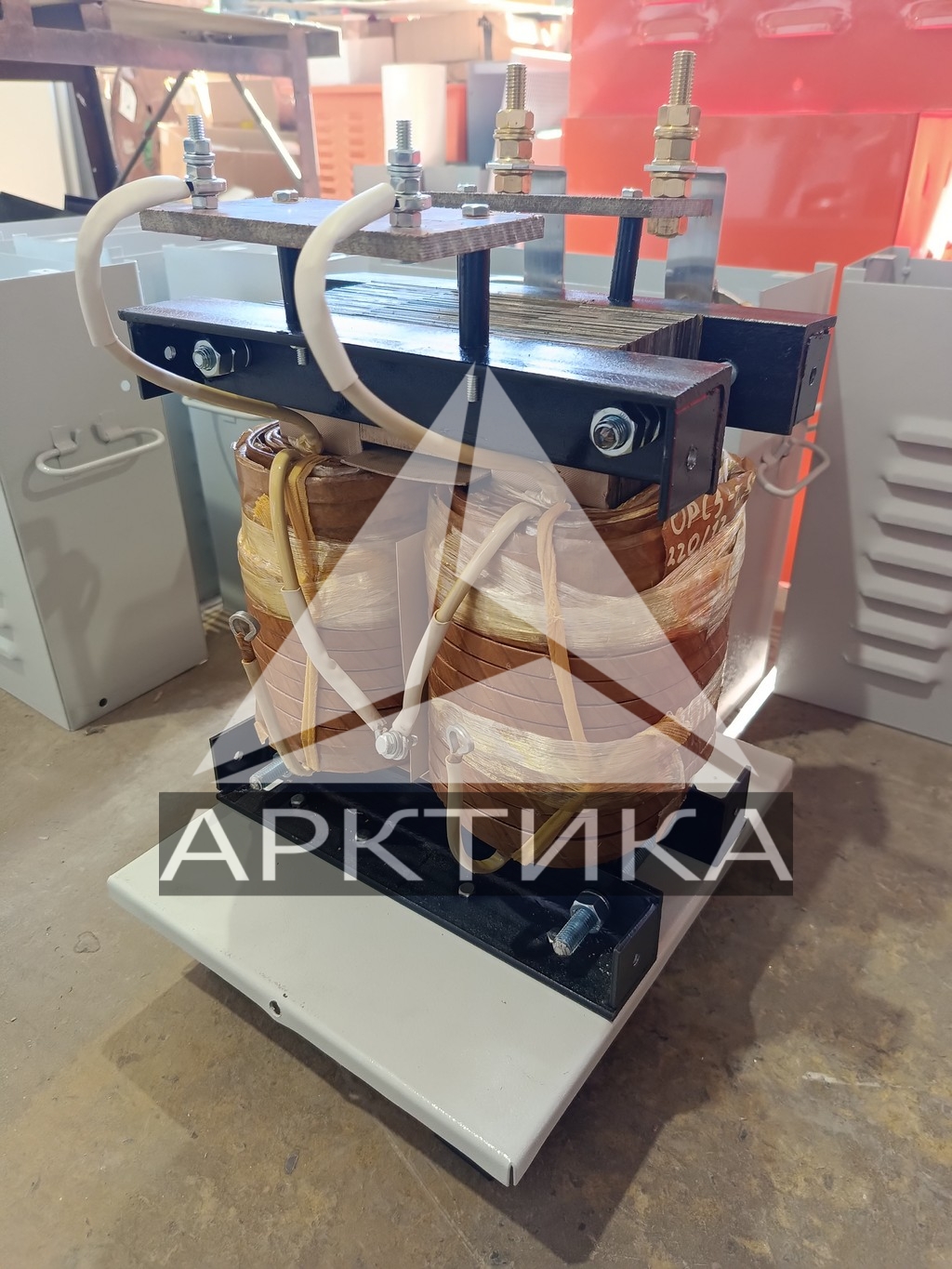

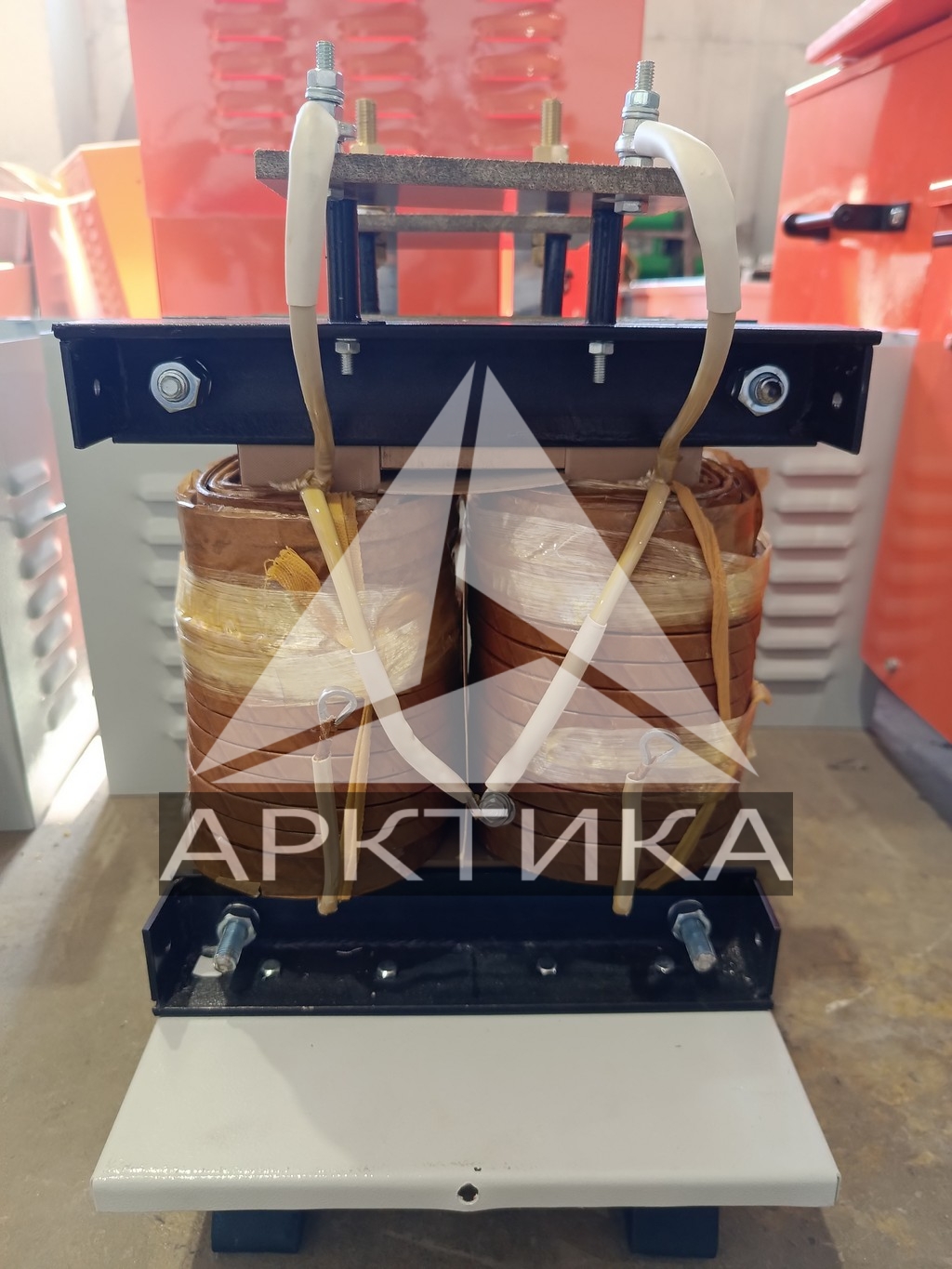

Трансформатор ТОРМ-30,0

Видео

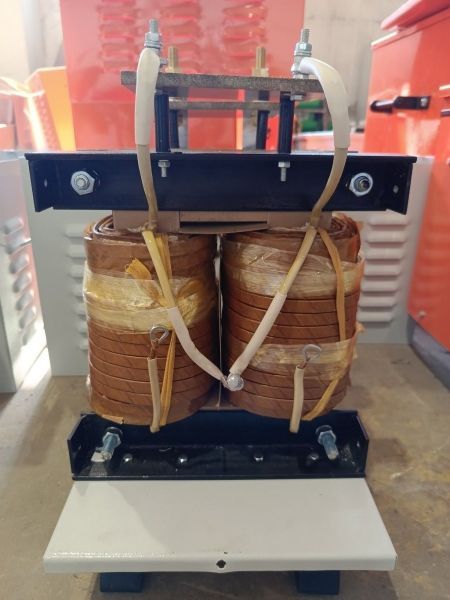

ТОРМ-30,0
Заказать

Модельный ряд ТОРМ-30,0

Модель

Р, кВА

Сеть, В

Выходное напряжение, В

Вес, кг

Габариты ДхШхВ(мм)

Цена, руб.

ТОРМ-30,0

30,0

660;380;220

12,24,36,42,127,220,380,660

190

550х490х810

117 700

ТОРМ-30,0 отделяют от внешней сети и сетей зануления и заземления сеть, что снижает вероятность несчастных случаев, связанных с поражением электрическим током т.к. остальные сети остаются развязаны гальванически. При пробое тока оборудование не выходит из рабочего состояния, отсутствует искрение и отсутствует опасность для человека.

Конструкция, устройство:

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.

  • Основные элементы конструкции ТОРМ-30,0:
  • Магнитопровод,
  • Алюминиевые или медные обмотки,
  • Экран между первичной и вторичной обмотками
  • Верхние и нижние ярмовые балки,
  • Клеммная колодка.

Охлаждаются трансформаторы ТОРМ-30,0 естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТОРМ - не менее 90%. ТОРМ устанавливается стационарно в вертикальном положении. Класс нагревостойкости - "В", либо более высокий класс по желанию заказчика.

Общий чертеж:

Чертеж ТОРМ

Как купить, заказать:

На нашем заводе вы можете купить, заказать разделительный трансформатор ТОРМ 30,0 и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Наши преимущества:

  • Большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;

  • Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование болтов исключает нагрев, который может привести к выгоранию клеммной колодки;

  • Меньший нагрев обмотки на холостых ходах;

  • Низкая плотность тока в катушках;

  • Высокая стойкость к перегрузкам;

  • Высокое качество сборки;

  • Полное соответствие характеристикам, указанным в технической документации;

  • Минимальное падение напряжения даже под большими нагрузками.

Условия эксплуатации:

  • Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С

  • Трансформатор марки ТОРМ не предназначен для использования в химически активной среде;

  • Трансформатор ТОРМ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

  • Высота установки трансформатора ТОРМ над уровнем моря, не должна превышать 1000 метров.

  • Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
  • измерение сопротивления обмоток;

  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

  • измерение напряжения короткого замыкания;

  • измерение потерь при нагрузке;

  • измерение потерь тока холостого хода;

  • испытания диэлектрической прочности изоляции;

  • испытание на нагрев;

  • испытание на короткое замыкание;

  • измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.

Также Вас могут заинтересовать:

https://tszi.ru/catalog/transformatory_silovye_all/

https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/

https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/


Р, кВА 30,0
Сеть, В 660;380;220
Выходное напряжение, В 12,24,36,42,127,220,380,660
Вес, кг 190
Габариты ДхШхВ(мм) 550х490х810
