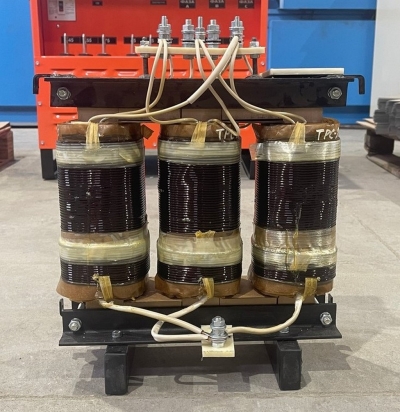

Трехфазный сухой преобразовательный трансформатор ТСП-1,6

Модельный ряд ТСП-1,6

ТСП-1,6 предназначены для преобразования трехфазного напряжения и питания полупроводниковых преобразователей, устройств управления синхронных машин, тиристорных установок, гальванических установок, устройств зарядки аккумуляторов.

Конструкция, устройство:

Основные элементы конструкции ТСП-1,6:

• Магнитопровод,

• Алюминиевые или медные обмотки,

• Верхние и нижние ярмовые балки,

• Клеммная колодка.

Ввиду того, что режим работы трансформаторов ТСП -1,6 подразумевается при 100% нагрузке в течении всего времени, конструктивно трансформаторы изготавливаются с завышенным Uкз для более плавного пуска при подключении нагрузки. Трансформаторы ТСП обладают заниженным показателем плотности тока за счет применения больших сечений обмоточных провод. Применения обмоточных проводов со стекловолоконной изоляцией и изолирующих материалов, таких как стеклотекстолит, компаунд, обеспечивают класс нагревостойкости F.

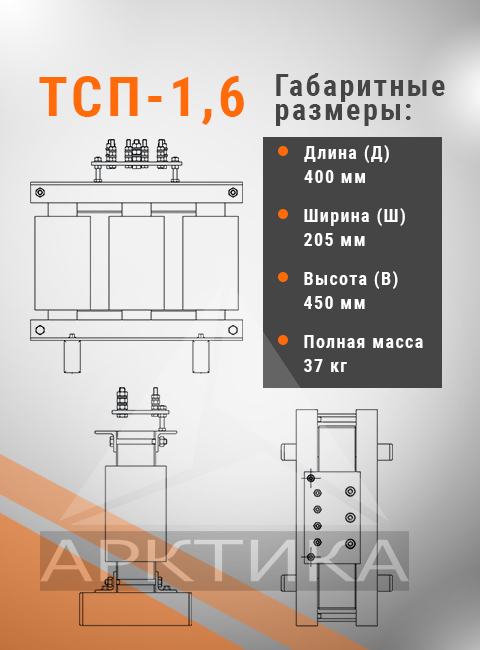

Общий чертеж:

Как купить, заказать:

На нашем заводе вы можете купить, заказать понижающий трансформатор ТСП 1,6 и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Наши преимущества:

• Большие каналы охлаждения, использование компаунда и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;

• Плавный пуск при подключённой полной нагрузке

• Меньший нагрев обмотки на холостых ходах;

• Низкая плотность тока в катушках;

• Высокая стойкость к перегрузкам;

• Высокое качество сборки;

• Полное соответствие характеристикам, указанным в технической документации;

• Минимальное падение напряжения даже под большими нагрузками.

Условия эксплуатации:

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С

• Трансформатор марки ТСП не предназначен для использования в химически активной среде;

• Трансформатор ТСП исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;

• Высота установки трансформатора ТСП над уровнем моря, не должна превышать 1000 метров.

• Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
