Изоляция трансформатора. Неисправность и ее техническое обслуживание
Чтобы сориентироваться в многообразии трансформаторов, а также определиться с выбором моделей различных мощностей, обращайтесь к заводу «Арктика». Звоните по телефону 8 800 301 79 59 или напишите нам на почту transformator1+295934587@ruteh.ru менеджеры «Арктики» проконсультируют и подберут трансформаторное оборудование именно для вас!
Причинами выхода из строя трансформаторов являются недостатки конструкции и окружающей среды. Одной из основных причин выхода из строя трансформатора является повреждение изоляции.
Причины выхода из строя трансформатора
Электрические трансформаторы имеют большое значение для передачи и распределения электроэнергии. Они являются самым дорогим оборудованием в энергетической системе, и их правильная работа имеет решающее значение для её функционирования. Неисправности могут возникать в любых электрических устройствах, и проблемы с трансформатором могут вызвать сбои, значительный материальный ущерб и серьёзные нарушения в работе предприятий.
Даже небольшие неполадки на стороне распределения могут привести к отключению электроэнергии во всей области. Обычно трансформаторы требуют меньшего обслуживания по сравнению с другим электрооборудованием, но определение причины поломки и источника дефекта может быть сложным. Причины проблем не всегда связаны с одним фактором, а часто являются результатом сочетания нескольких факторов, включая конструктивные недостатки и особенности окружающей среды.
Одна из главных причин выхода из строя трансформатора — нарушение изоляции. Изоляция предназначена для предотвращения прохождения электрического тока между точками с разными потенциалами в электрической системе.
Нарушение изоляции является одной из наиболее распространённых проблем в электрическом оборудовании. В трансформаторах используются различные изоляционные материалы, такие как жидкости, изоляция проводников и твёрдые изоляторы. Проблемы с любой из этих сред могут привести к серьёзным повреждениям трансформатора.
Неисправность и причины
Причины неисправностей делятся на: а) электрические, б) механические и в) тепловые, и эти неисправности можно дополнительно разделить на внешние и внутренние.

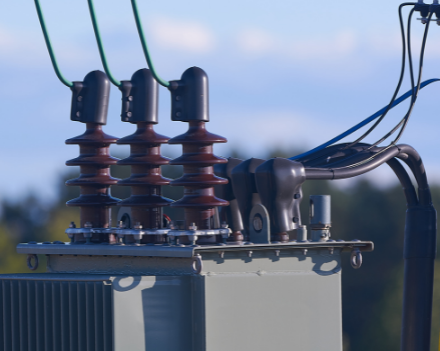

Вводы
Вводы — это изоляционные элементы, которые защищают высоковольтные электрические проводники от земли. В трансформаторах они обеспечивают прохождение тока через стенки бака. Внутри трансформаторной бумаги используются изоляторы, окружённые маслом для дополнительной изоляции. Вводы могут выйти из строя из-за частичного пробоя, который возникает из-за медленного и постепенного разрушения изоляции в течение многих лет работы под напряжением. Однако возможно и быстрое разрушение, приводящее к выходу из строя исправного ввода за несколько часов. Нарушение герметичности вводов может быть связано с попаданием воды, старением или чрезмерными диэлектрическими потерями. Это приводит к повреждению сердечника трансформатора. Длительное отсутствие или недостаток масла из-за утечек вызывают внутренний перегрев.
Неисправность обмотки
Поломка трансформатора может быть вызвана обрывом или перегоранием обмоток. Диэлектрические пробои возникают из-за пробоя межвитковой изоляции, что приводит к короткому замыканию. Тепловые потери в обмотках из-за плохого обслуживания или перегрузки вызывают износ и снижение механической прочности. Механические неисправности, такие как деформация и смещение обмоток, ухудшают работу трансформатора. Испорченное масло снижает диэлектрическую прочность и может привести к пробою между обмотками и другими частями трансформатора.
Жидкие диэлектрики являются самыми дорогими компонентами в электроэнергетических системах, таких как трансформаторы и автоматические выключатели. Доказано, что напряжение пробоя масел увеличивается по мере увеличения расстояния между электродами. Также доказано, что масла без влаги являются лучшими изоляторами, чем масла с влагой. Температура вспышки и воспламенения масел без влаги выше, чем у масел с влагой. Следовательно, масла без влаги являются хорошими.
Техническое обслуживание трансформаторов необходимо для обеспечения их безопасной и надёжной работы. Оно включает профилактические меры, такие как анализ масла и электрические измерения, для раннего выявления проблем и предотвращения ухудшения состояния.
Техническое обслуживание
Система защиты трансформатора обнаруживает и устраняет неисправности, а также изолирует их при невозможности ремонта. Важными испытаниями для трансформаторов являются анализ растворенных газов, анализ влажности и другие тесты масла, а также измерение частичных разрядов.
С развитием технологий появился онлайн-мониторинг состояния трансформаторов с использованием анализа электрических сигналов. Он снижает затраты на эксплуатацию и техническое обслуживание, указывая на необходимость перехода от временного обслуживания к диагностике на основе состояния и онлайн-мониторингу. Онлайн-мониторинг является ключевым фактором для эффективной выработки, передачи и распределения электроэнергии в будущем.
