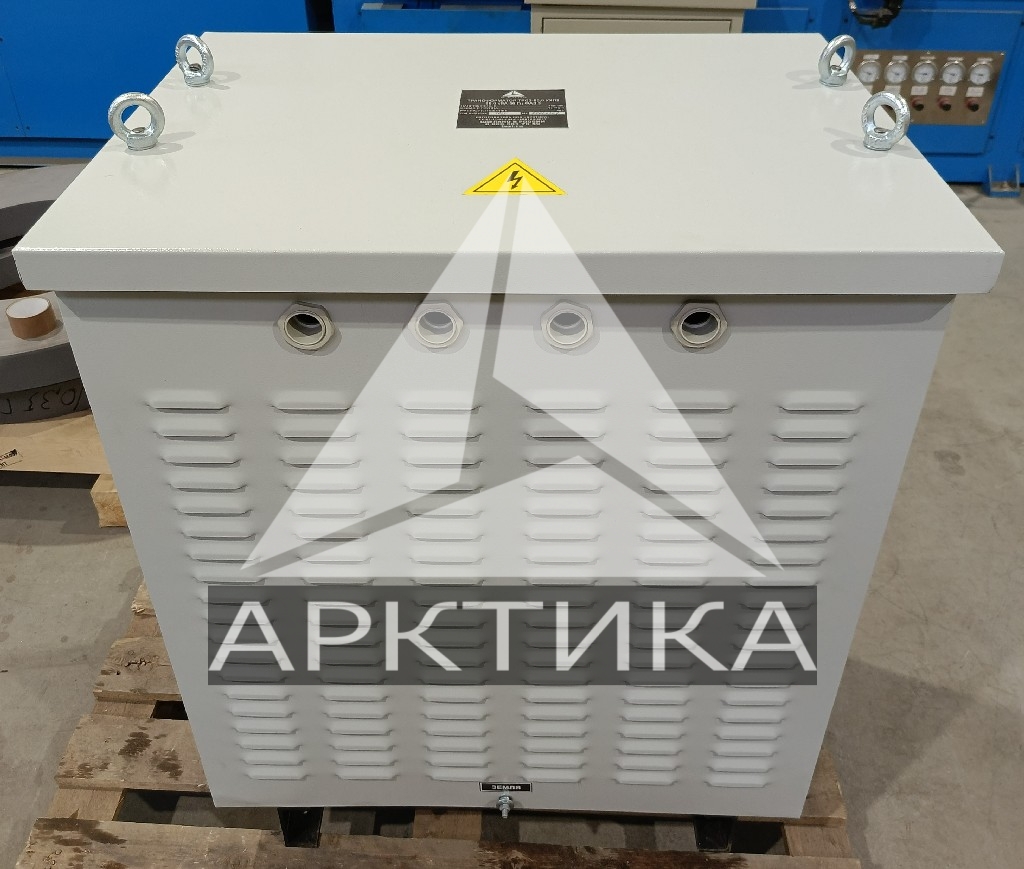

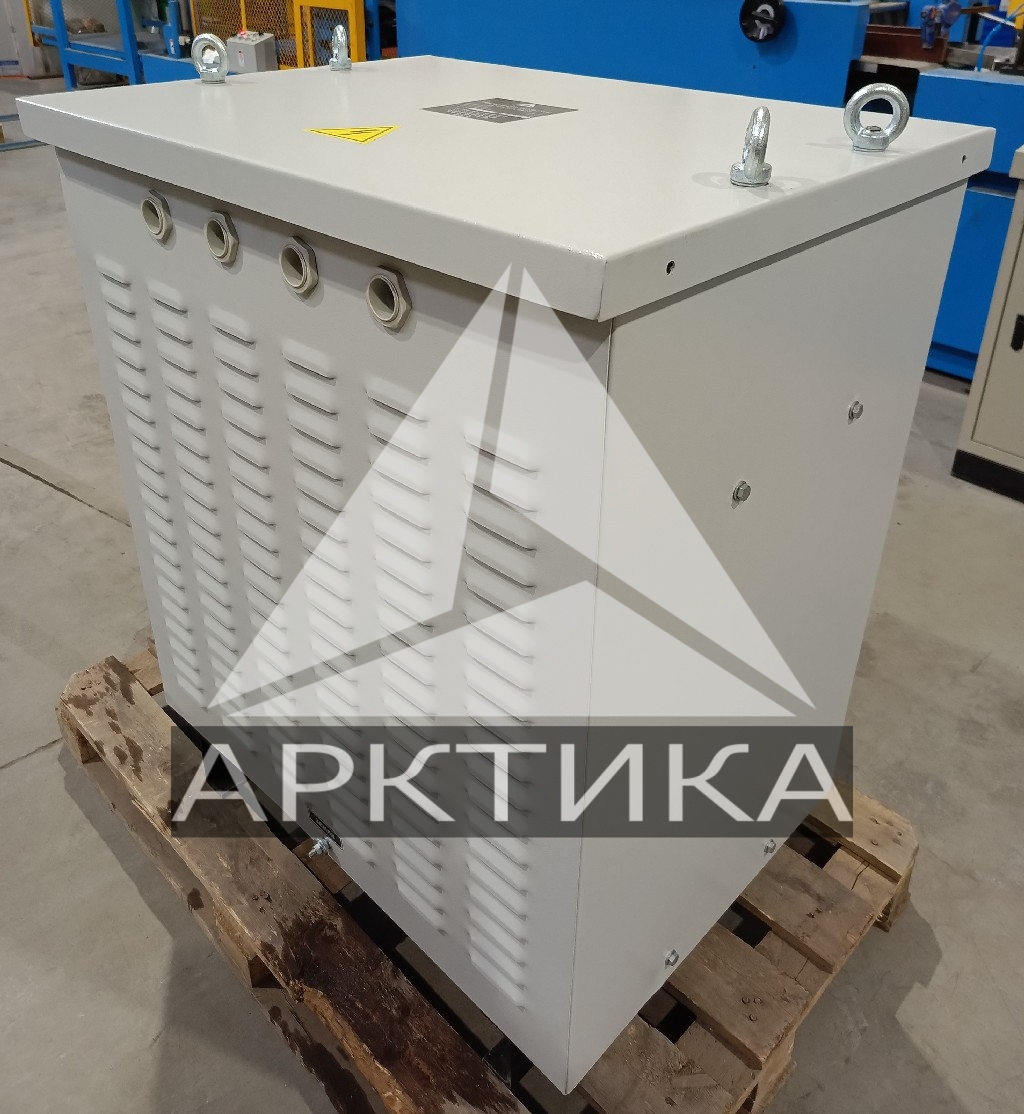

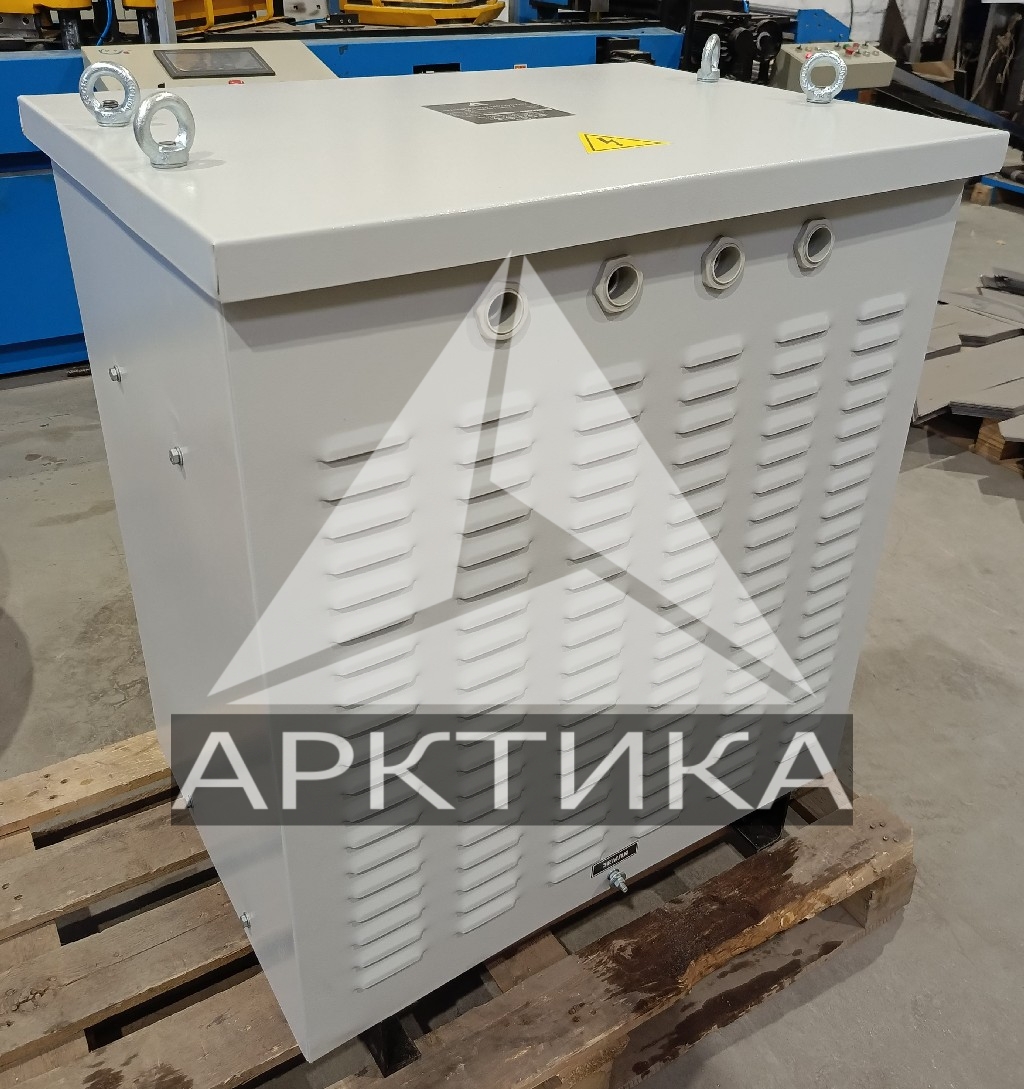

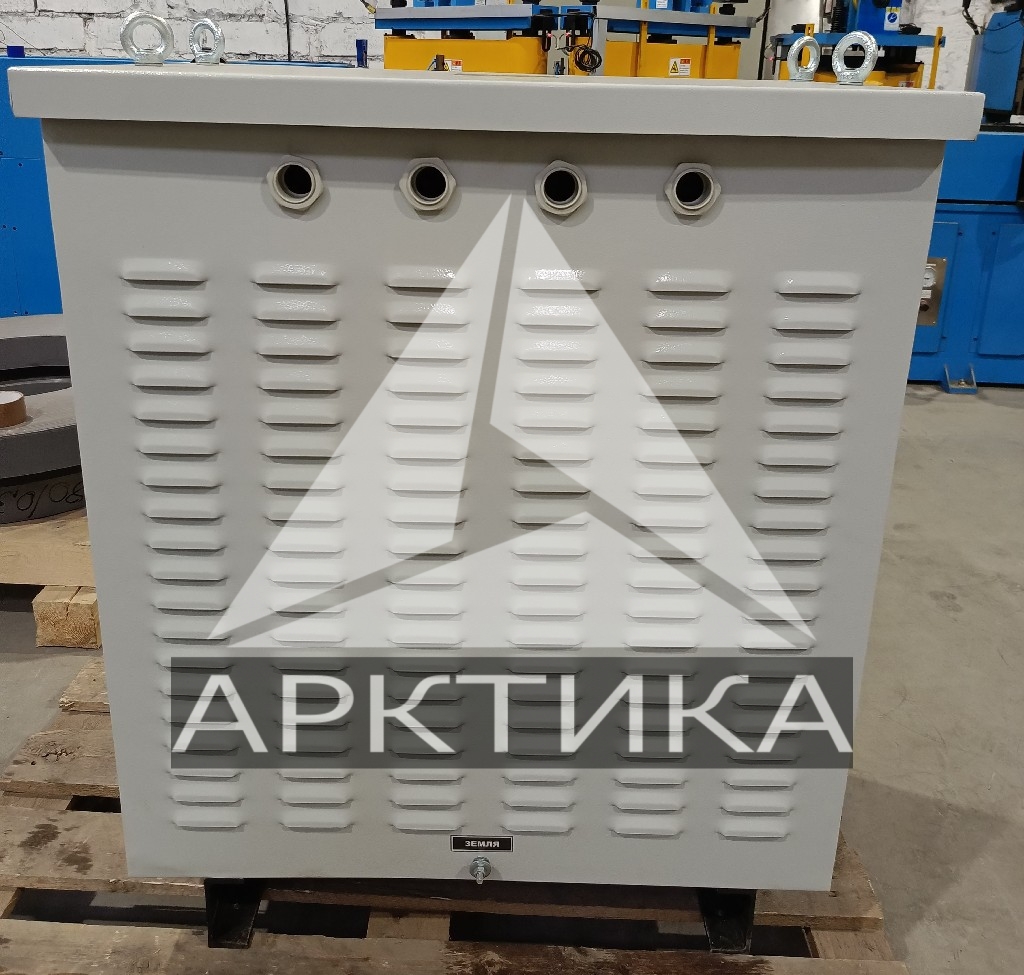

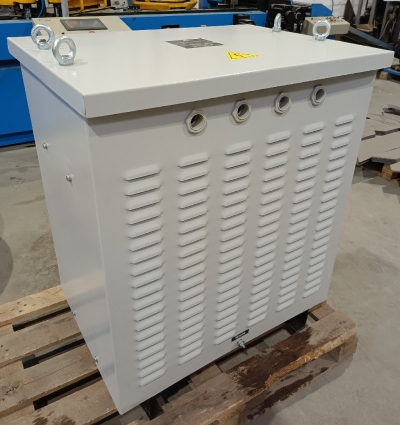

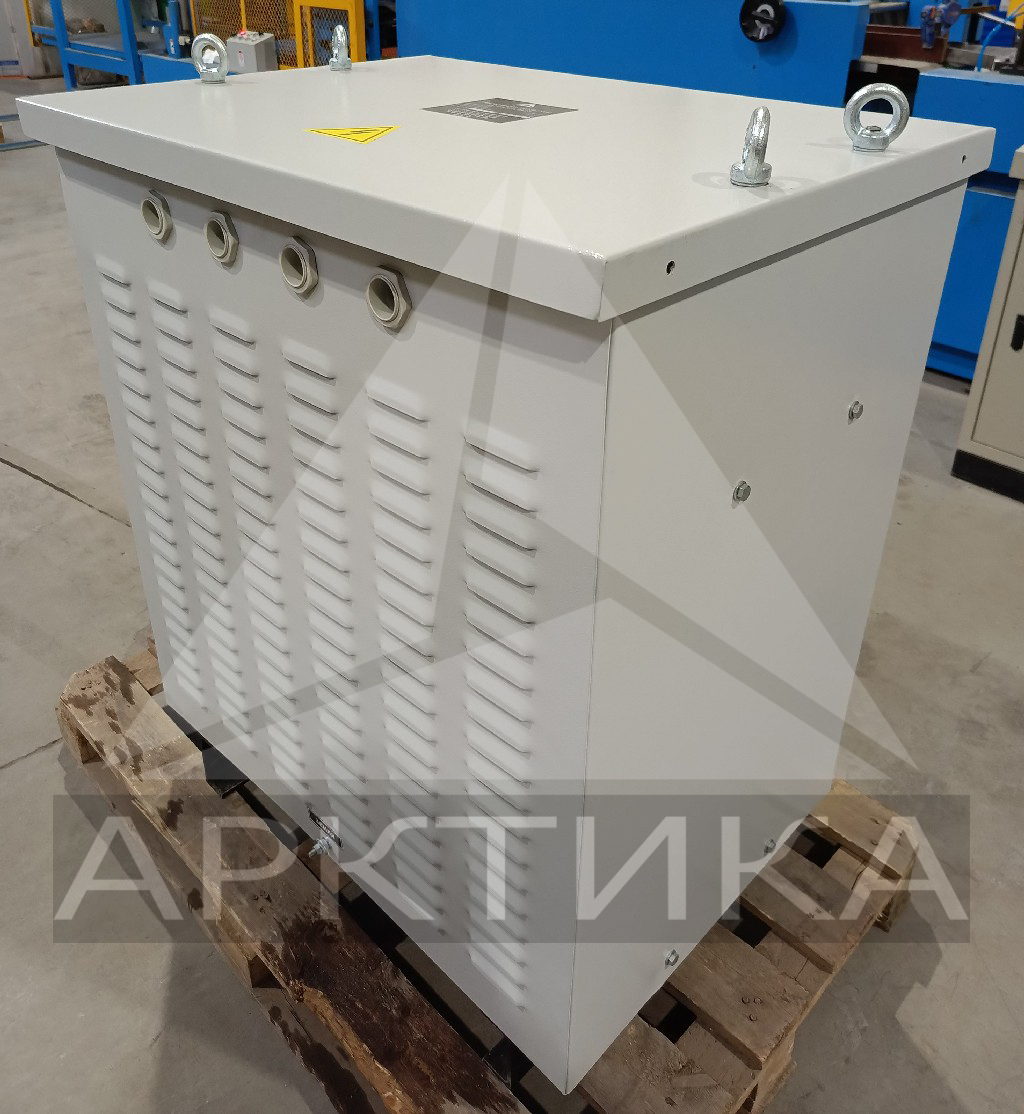

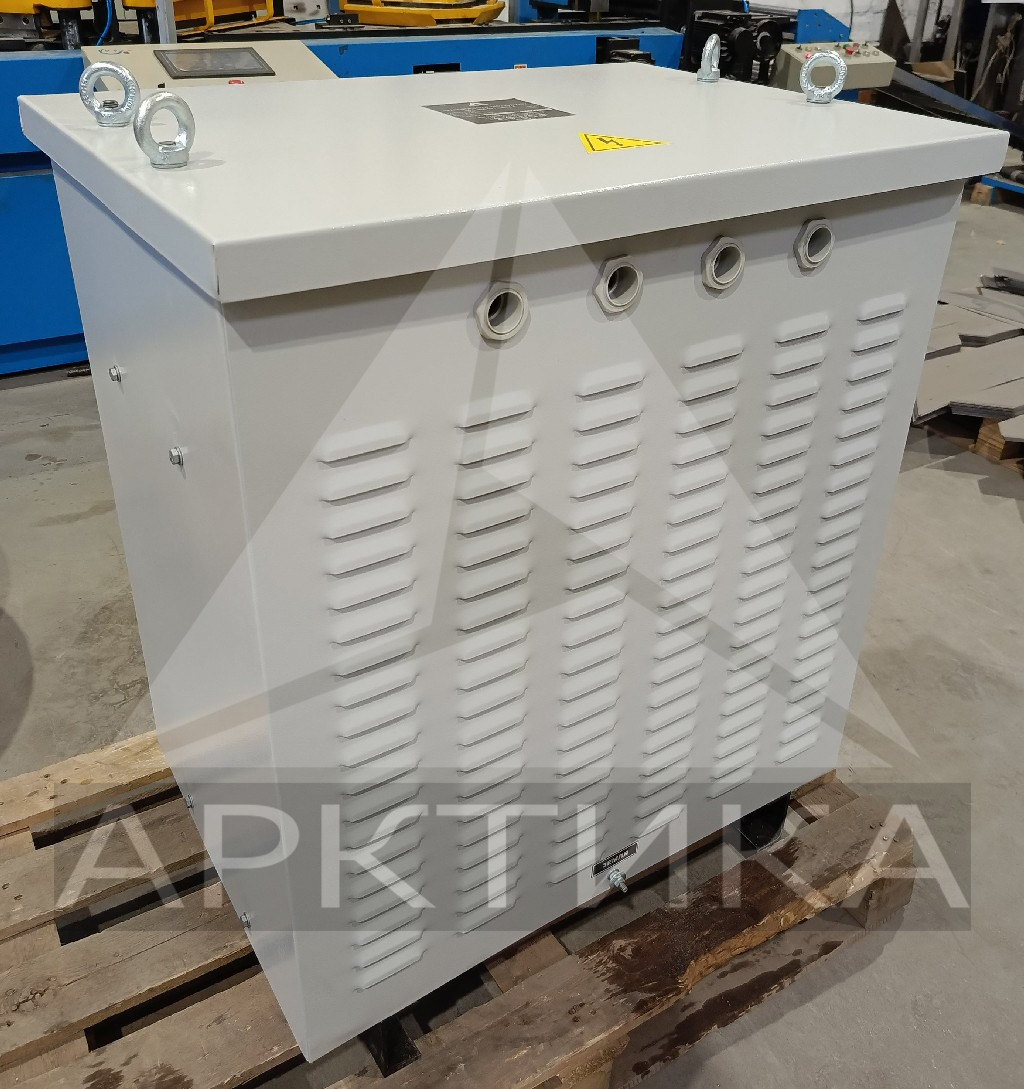

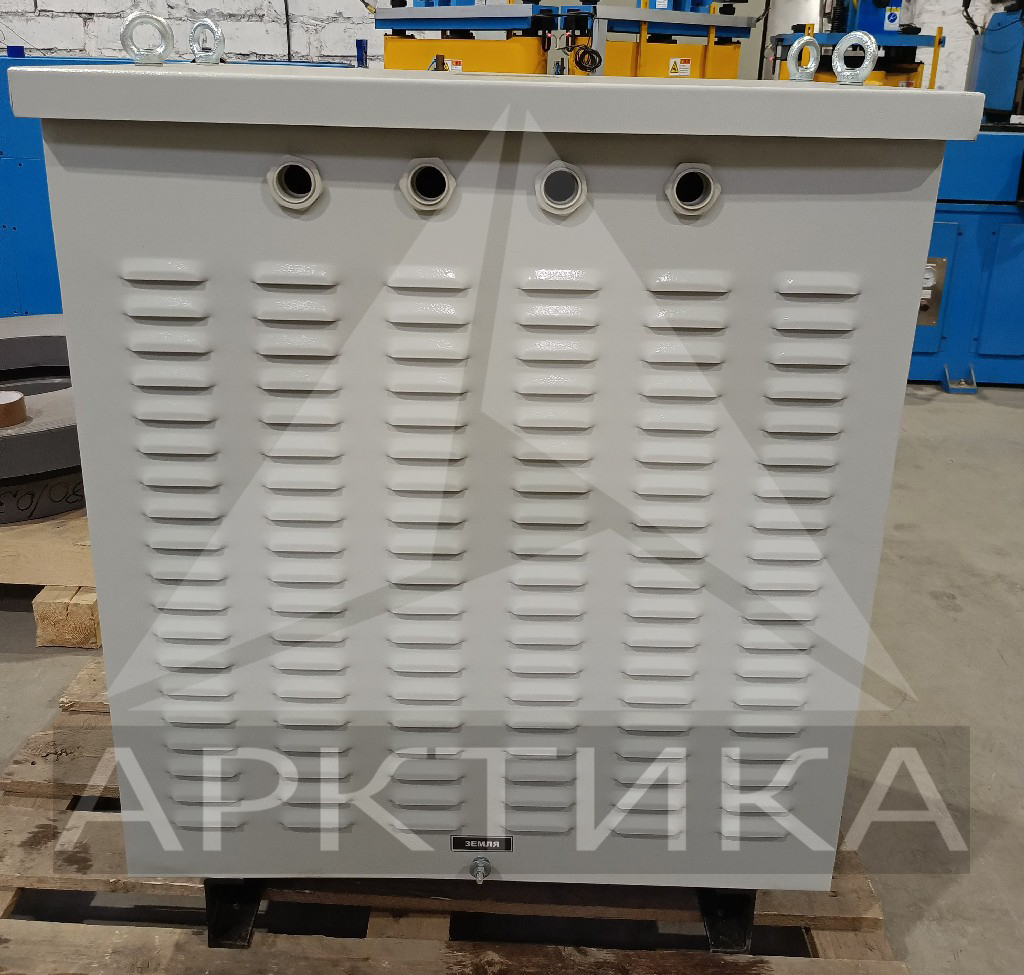

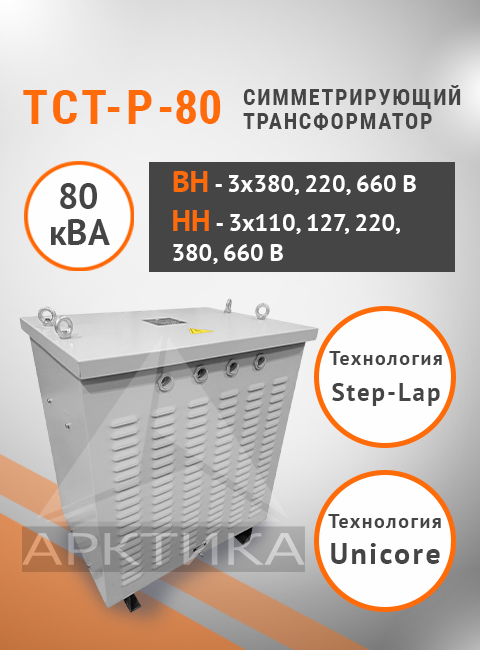

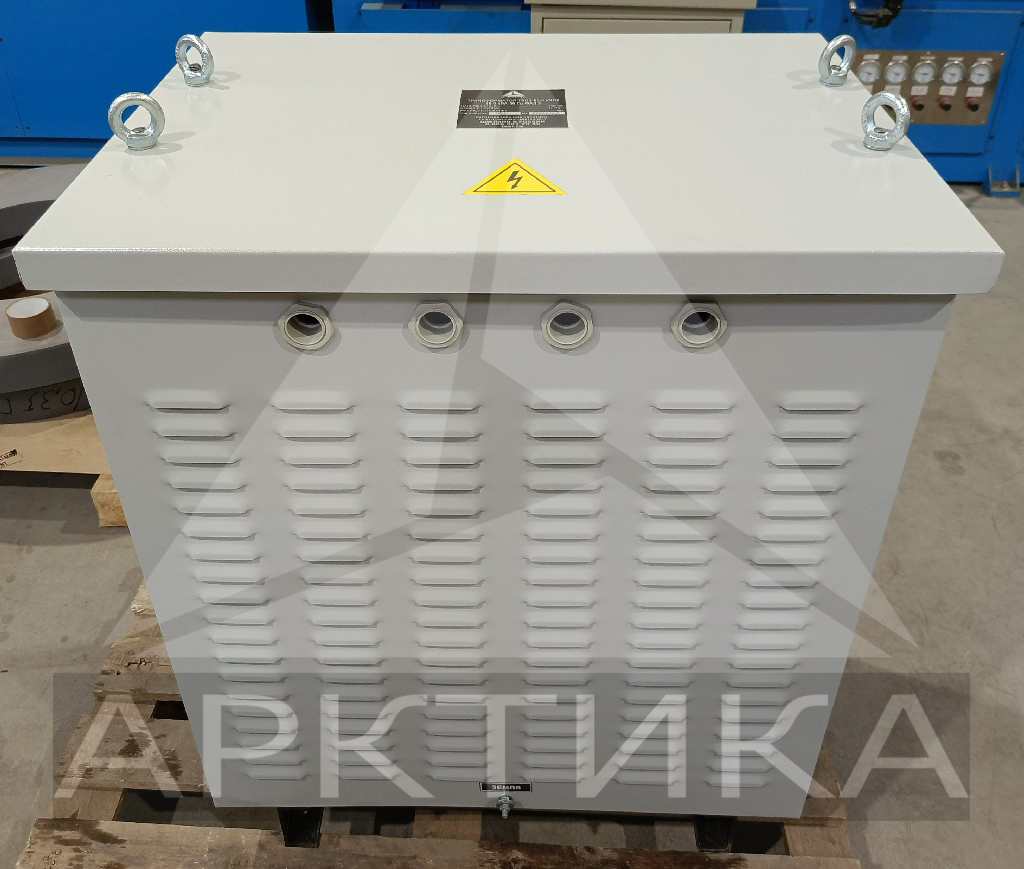

Симметрирующий трансформатор ТСТ-80
- ТСТ-6,3
- ТСТ-10
- ТСТ-16
- ТСТ-20
- ТСТ-25
- ТСТ-30
- ТСТ-40
- ТСТ-50
- ТСТ-63
- ТСТ-100
- ТСТ-125
- ТСТ-160
- ТСТ-250
- ТСТ-300
- ТСТ-400
*Конечную стоимость уточняйте у менеджера
от 5 дней
18 месяцев
Модельный ряд ТСТ-80
Марка |
Р, кВт |
Сеть, В |
Выходное напряжение, В |
Вес, кг |
Габариты ДхШхВ(мм) |
Цена, руб. с НДС |
---|---|---|---|---|---|---|
ТСТ-80,0 |
80 |
3х380 или 3х400 |
3х220,230,380,400 |
530 |
870х660х1040 |
239000 |

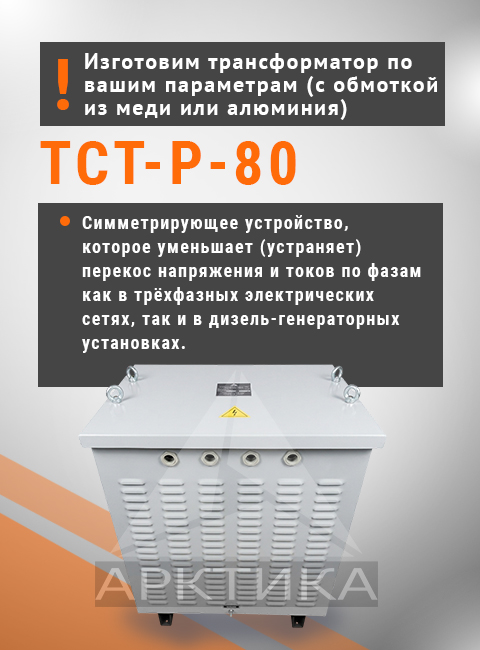

ТСТ-80,0 обеспечивает работу при наличии как трехфазной нагрузки с значительной несимметрией токов, так и нескольких однофазных нагрузок разной мощности, подключенных к разным фазам, например при использовании дизель-генераторных установок. Основной принцип работы трансформаторов ТСТ заключается в выравнивании фазных напряжений путем распределения мощностей по фазам.
Конструкция, устройство
Основные элементы трансформатора ТСТ-80,0:
- Магнитопровод (Технология сборки StepLap);
- Алюминиевые либо медные обмотки;
- Верхние и нижние ярмовые балки;
- Экран между первичной и вторичной обмотками
- Клеммная колодка;
- Корпус трансформатора;
Для устранения искажения синусоидальной формы напряжения и фильтрации высших гармоник трансформаторы данной серии оснащают защитным экраном - обмоткой между первичной и вторичной обмотками. Экран заземляется.
Охлаждаются трансформаторы ТСТ естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСТ - не менее 90 %.
- Магнитопроводы трансформаторов ТСТ-80,0 изготовлены из высококачественной электротехнической анизотропной стали толщиной 0,3 мм. Это позволяет значительно снизить потери и токи холостого хода.
- Обмотки трансформаторов многослойные. В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки могут выполняться алюминиевым или медным проводом. Применяется несколько видов изоляции проводника: стекловолокнистая, пропитанная теплостойким глифталевым лаком; бумажная с удвоенной толщиной изоляции, эмалевая.
- Входные и выходные кабели у трансформатора подводятся к контактным шпилькам на колодке.
- В зависимости от условий эксплуатации и класса нагревостойкости изоляции, катушки трансформатора пропитываются электротехническим лаком, либо компаундом.
- Обмотки трансформатора имеют воздушные каналы для более эффективного охлаждения.
Для исключения воздействия внешних агрессивных сред, активная часть трансформатора может покрываться кремний-органической краской.

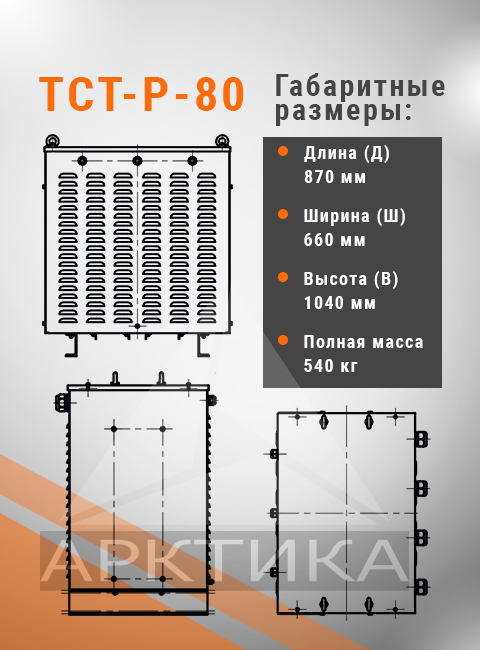

Общий чертеж:
Как купить, заказать:
На нашем заводе вы можете купить, заказать симметрирующий трансформатор ТСТ-80,0 обратившись к специалистам по телефону 8-800-301-7959 и мы предоставим развернутое технико-коммерческое предложение.
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Наши преимущества:
-
Большие каналы охлаждения, и заниженная плотность тока в обмотках исключают перегрев трансформаторов
-
Качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;
-
Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование шпилек исключает нагрев, который может привести к выгоранию клеммной колодки;
-
Меньший нагрев обмотки на холостых ходах.
-
Высокая стойкость к перегрузкам;
-
Высокое качество сборки;
-
Полное соответствие характеристикам, указанным в технической документации;
-
Минимальное падение напряжения даже под большими нагрузками.
-
Порошковая окраска корпуса надежно защищает от коррозии.
-
Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
Условия эксплуатации:
- Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
- Трансформатор марки ТСТ не предназначен для использования в химически активной среде;
- Трансформатор исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
- Высота установки трансформатора ТСТ над уровнем моря, не должна превышать 1000 метров.
Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.
Контроль качества
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
