Как устроена трансформаторная подстанция

Как устроена трансформаторная подстанция

Представьте: электричество приходит к нам по высоковольтным линиям — напряжение там огромное, для бытовых приборов и станков оно смертельно опасно. Чтобы «усмирить» этот ток и сделать его безопасным и полезным, нужна трансформаторная подстанция. Это как большой понижающий преобразователь, который берёт высокое напряжение, превращает его в рабочее и распределяет по потребителям и различным объектам: жилым домам, заводам, школам, больницам.

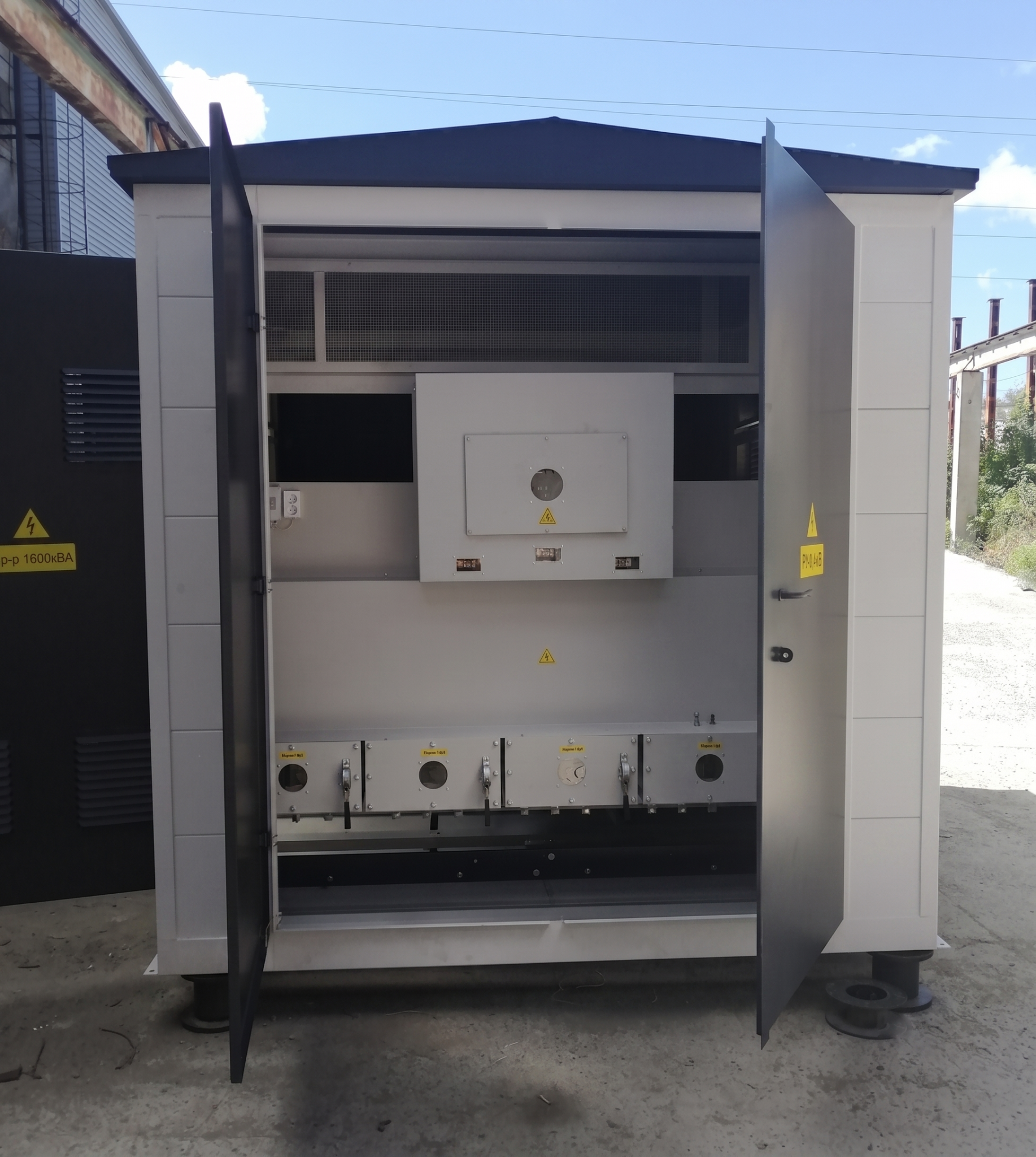

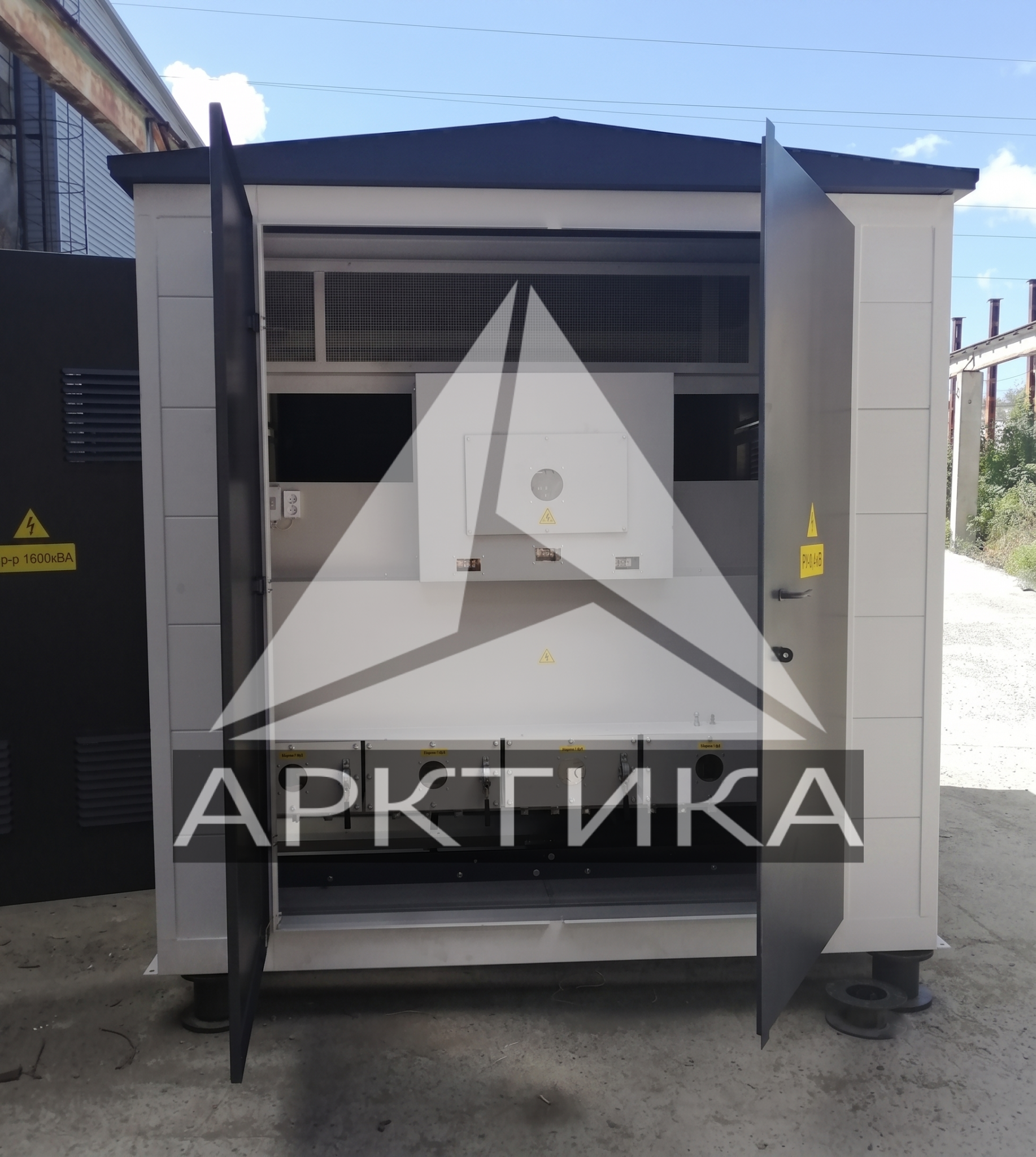

Подстанции бывают мобильными (для стройплощадок и аварийных случаев), стационарными (для целых районов) и комплектными — модульными конструкциями, которые собирают как конструктор прямо на месте.

Из чего состоит подстанция

Независимо от типа, любая подстанция собирается из нескольких обязательных элементов.

Сердце подстанции — силовой трансформатор

Это главный узел, который меняет величину напряжения. Бывает два вида:

• Масляный — внутри залито специальное масло. Оно охлаждает обмотки и защищает их от перегрева. Надёжно, проверено годами.

• Сухой — масла нет, охлаждение воздушное. Его ставят там, где важна пожарная безопасность: внутри зданий, в торговых центрах, в жилых комплексах.

Обмотки делают из меди, а сердечник — из специальной электротехнической стали.

Распределительное устройство

Это система шин, выключателей, предохранителей и разъединителей. Она принимает энергию от трансформатора и направляет её по разным линиям — туда, где она нужна. Если где-то случилась перегрузка или короткое замыкание, защита сработает автоматически и отключит проблемный участок.

Заземление и молниезащита

Заземление — это путь, по которому опасный ток уходит в землю, а не через человека. Молниезащита — мачты и разрядники — защищает подстанцию от ударов молнии. Без этой системы даже хорошее оборудование может выйти из строя за секунду.

Вторичная защита и автоматика

Это реле, которые круглосуточно следят за работой подстанции. Если что-то идёт не так — например, скачок напряжения или обрыв фазы — они мгновенно отключают повреждённый участок. Есть и система автоматического включения резерва: если основной источник питания отключился, подстанция сама переключится на запасной.

Как подстанция работает

Процесс можно описать четырьмя шагами:

• Подстанция получает высокое напряжение от внешней сети.

• Трансформатор понижает его до нужного уровня.

• Распределительное устройство разводит электричество по отдельным линиям.

• Всё это время система защиты и автоматики контролирует состояние оборудования — чтобы не было перегрева, перегрузок и коротких замыканий.

При преобразовании часть энергии неизбежно теряется — уходит в тепло. Задача инженеров — сделать так, чтобы потерь было как можно меньше. Правильный выбор материалов и конструкции трансформатора здесь играет ключевую роль.

Как следить за подстанцией, чтобы работала долго

Регулярное обслуживание — это не бюрократия, а необходимость. Чтобы подстанция служила десятилетиями, нужно:

• регулярно проверять изоляцию и целостность контактов;

• осматривать корпуса на предмет коррозии и повреждений;

• менять изношенные детали и узлы;

• чистить оборудование от пыли и загрязнений;

• проверять релейную защиту и автоматику — всё ли работает как надо.

И главное: любые работы на подстанции должны выполнять только квалифицированные электрики, прошедшие инструктаж по технике безопасности.

Что в итоге

Трансформаторная подстанция — это не просто железный шкаф с проводами. Это важнейший элемент энергосистемы, который обеспечивает свет в домах, работу заводов и стабильность всей инфраструктуры. Если за ней правильно ухаживать и вовремя обслуживать, она будет работать надёжно, безопасно и без сбоев долгие годы.
