Класс изоляции трансформатора: что означают буквы A, B, F, H и почему это влияет на срок его службы

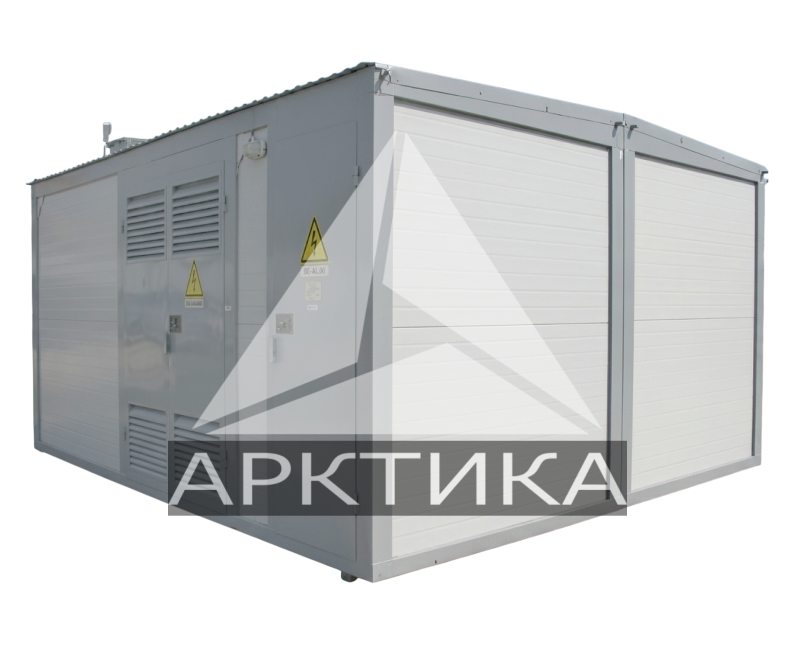

Когда вы выбираете трансформатор (понижающий, для прогрева бетона или силовой для КТП), в паспорте изделия вы обязательно встретите букву: A, B, F или H. Это не просто индексы, а "паспорт здоровья" изоляции вашего оборудования. В этой статье рассмотрим, что скрывается за индексами и почему это важно для вашего бюджета.

Температурный предел

Представьте обычную изоленту. Если её слегка нагреть, она останется эластичной. Но если сунуть её в духовку при 200°C, она расплавится или загорится. У трансформаторов та же история, только масштабы серьезнее.

Внутри трансформатора изоляция обмоток (проводов) постоянно нагревается от проходящего тока. Класс нагревостойкости — это максимальная температура, которую изоляция выдерживает без разрушения на протяжении всего срока службы .

Вот основные классы, которые встречаются в российских реалиях (по ГОСТ):

Чтобы вы могли ориентироваться в маркировке, мы подготовили краткий обзор основных классов нагревостойкости, которые встречаются на российском рынке.

• Класс A (105°C) — это своего рода "ветеран" электротехники. В эту категорию входят органические материалы вроде бумаги, картона или хлопка, которые пропитаны маслом или специальным лаком для повышения стойкости. Чаще всего такая изоляция встречалась в старых советских трансформаторах, и сегодня в силовых моделях используется редко, разве что во вспомогательных элементах.

• Класс B (130°C) представляет собой уже более надежный "скелет" трансформатора. Здесь основу составляют неорганические материалы: слюда, стекловолокно или асбест, которые скреплены органической пропиткой. Это классика для многих масляных трансформаторов и сухих моделей, которые до сих пор работают на производствах.

• Класс F (155°C) сегодня очень популярен, особенно в современных сухих трансформаторах. Материальная основа здесь та же — стекловолокно и слюда, но в качестве связующего используются более термостойкие кремнийорганические смолы. Это обеспечивает отличный баланс между ценой и способностью выдерживать серьезные температуры.

• Класс H (180°C) — это самый "жаростойкий" и дорогой вариант. Материалы этого класса (те же неорганика плюс высокотемпературные связующие) способны выдерживать экстремальный нагрев без потери свойств. Такую изоляцию применяют там, где трансформатор работает в тяжелых условиях: в металлургии, горячих цехах или при частых пиковых нагрузках.

При чем тут срок службы? Правило "градус = год"

Срок службы трансформатора — это, по сути, срок службы его изоляции. Металл (медь или алюминий) может работать вечно, а вот изоляция стареет.

В электротехнике работает жесткое правило: превышение температуры каждые 8-10°C сверх допустимой для вашего класса сокращает ресурс трансформатора вдвое

Пример из жизни:
Вы купили трансформатор с классом изоляции B (расчетный нагрев 130°C). Производитель заложил ресурс в 20-25 лет.

• Ситуация 1:Вы нагружаете его так, что обмотки греются до 130°C. Он прослужит все 25 лет.

• Ситуация 2: В цехе жарко, да еще и нагрузка скачет. Обмотки греются до 140-145°C. Изоляция класса B перегревается всего на 10-15°C. В результате она становится хрупкой, трескается, и трансформатор "сгорает" через 3-5 лет, хотя формально работал.

Именно поэтому в российских ГОСТах строго оговариваются предельные температуры и методики их замеров.

Зачем гнаться за классом H, если у вас стоит класс B?

На рынке трансформаторов (особенно сухих, типа ТСЗИ) часто можно увидеть модели с классом изоляции F или H. Возникает вопрос: если H дороже, значит ли это, что он "круче" и прослужит дольше?

Не всегда. Более высокий класс изоляции — это не про "долговечность при легкой работе", а про способность выживать в тяжелых условиях .

• Трансформатор класса B в нормальных условиях (прохладное помещение, ровная нагрузка) честно отслужит свой срок.

• Трансформатор класса H нужен там, где жарко: в металлургии, саунах, или там, где возможны частые перегрузки и пиковые токи (например, при прогреве бетона зимой). У него есть "запас прочности" по температуре. При легкой нагрузке он вообще будет "чуть теплым", но за эту страховку вы платите.

Как выбрать "свой" класс?

Чтобы не переплачивать и не прогадать, задайте себе три вопроса:

1. Где стоит трансформатор? Если в чистом отапливаемом цехе или под навесом на улице — класса B (или F) достаточно. Если внутри жаркого производства или в закрытом кожухе без вентиляции — берите с запасом (F или H).

2. Как он будет гружен? Для постоянной номинальной нагрузки подойдет класс B. Для частых перегрузок (например, КТП на пике стройки) нужен F или H .

3. Есть ли сертификат? Требуйте документы о соответствии ГОСТ. Сертификат ЕАС (ТР ТС) или ссылка на реальные протоколы испытаний — гарантия того, что буква в паспорте соответствует реальной начинке .

Класс изоляции — это "температурный лимит" вашего трансформатора. Экономия на классе или его игнорирование приводит к перегреву и быстрой смерти оборудования. Выбирайте класс осознанно, и трансформатор прослужит вам 20-25 лет, как и положено по ГОСТу.
