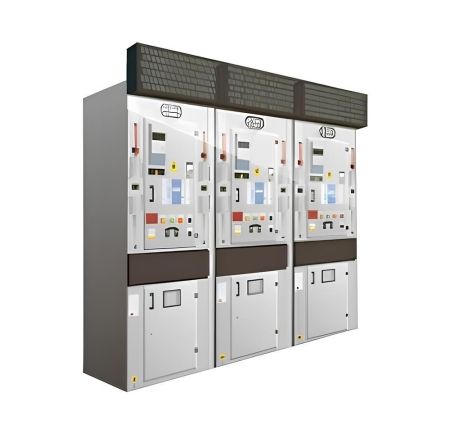

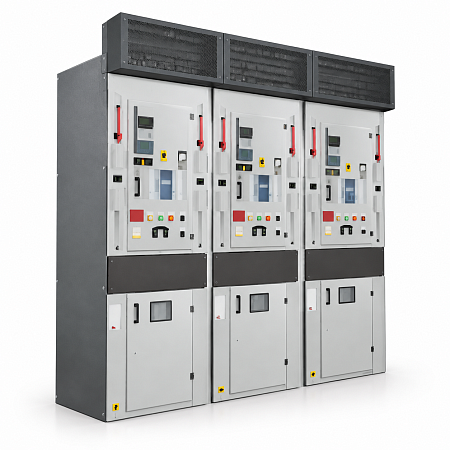

КСО-298

Скачать опросный лист

Габаритные размеры камеры КСО-298 существенно меньше, чем у камер других серий, при этом удобная высота кабельного отсека позволяет проводить работы с кабелем.

Составные части корпуса камеры сварены из гнутого металлического профиля и вместе

Зона кабельного отсека КСО-298 освещена лампой напряжением ~36В. Камеры КСО обеспечивают возможность присоединения до 4 трехфазных кабелей сечением до 240 м., а также шести однофазных кабелей с пластмассовой изоляцией сечением до 500 м.

Для предотвращения прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние устанавливается съемная перегородка между верхней дверью с аппаратурой вспомогательных цепей.

Короб, расположенный в средней части камеры предназначен для прокладки магистральных шинок оперативных цепей. В нем размещаются клеммы магистральных шинок.

Все подлежащие заземлению аппараты внутри камеры заземлены.

В камерах КСО могут использоваться практически любые микропроцессорные устройства защиты и автоматики (БЭМП,УЗА-10, Сириус, Орион).

Схемы вспомогательных цепей камер КСО с выключателем BB/TEL могут быть выполнены с разными сериями устройств управления: с блоком управления TER_CM_16_1 или TER_CM_16_2.

При двухрядном расположении камер в помещении РУ появляется возможность установки на них шинных мостов, собранных из рам с шинами, изоляторами и шинодержателями.

Если проход широкий, то между рамами в РУ устанавливается рама-вставка.

Номинальный ток для шинных мостов - 630 или 1000 А. А их ширина - 750 мм или 1000 мм.

Дополнительное оборудование: шкаф собственных нужд, шкаф центральной сигнализации, шкаф автоматического включения резерва.

Также с целью организации технического и коммерческого учета в КСО могут применяться средства измерения активной и реактивной энергии. При организации коммерческого учета применяются трансформаторы напряжения и  тока, а также предусматривается возможность пломбировки всех цепей учета. Кроме этого на фасадах камер или в отдельно стоящих шкафах учета устанавливаются трехфазные счетчики активной и реактивной энергии трансформаторного включения.

Номинальное напряжение , кВ 6;10
Наибольшее рабочее напряжение, кВ 7,2;12
оминальный ток главных цепей при частоте 50 Гц, А 400,630,1000
Номинальный ток главных цепей камер КСО с выключателями нагрузки при частоте 50 Гц, А 400,630
Номинальный ток трансформатора тока, А 50,75,100,150,200,300,400,600,800,1000
Номинальный ток сборных шин, А 630,1000
Номинальный ток шинных мостов, А 630,1000
Номинальный ток отключения высоковольтного выключателя при частоте 50 Гц, кА 12,5;20
Номинальный ток отключения выключателей нагрузки при частоте 50 Гц, А 400,630
Ток электродинамической стойкости, кА 51
Ток термической стойкости, кА 20
Габариты камер, мм
- высота 2640
- ширина модификация 1 750
- ширина модификация 2 1000
- глубина 1100
