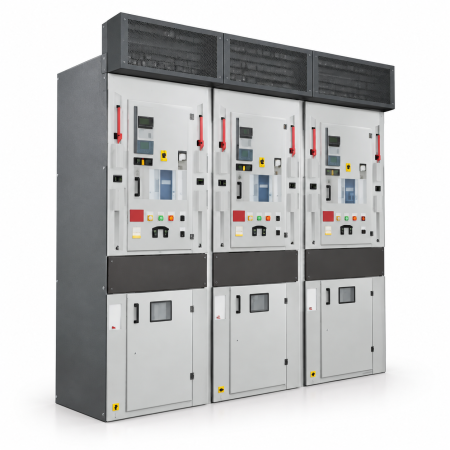

КСО-366

Скачать опросный лист

Камеры КСО-366 комплектуются разрядниками типа РВО, трансформаторами тока типа ТОЛ, ТПЛ, предохранителями типа ПКТ, ПКН или ПКЭ, выключателями нагрузки типа ВНА-10, разъединителями типа РВЗ, ограничителями напряжений типа ОПН, трансформаторами напряжения типов НАМИТ, НОЛ, НОМ, а также защитными и измерительными приборами.

Другие типы высоковольтных аппаратов устанавливаются по требованию заказчика.

АВР применяется для распределительного устройства из камер КСО.

В камерах КСО-366 возможна установка инвентарной изоляционной перегородки для ограждения частей, остающихся под напряжением при работе персонала на кабеле, при этом блокируется закрывание двери.

Шинные мосты поставляются по заказу, как и комплект оперативных механических блокировок.

Камеры имеют внутреннее освещение на напряжение 42(36) В.

Номинальное напряжение, кВ 6,10
Наибольшее рабочее напряжение, кВ 7,2;12
Номинальный ток главных цепей, А 400,630
Номинальный рабочий ток камер с предохранителями при Uном – 6 кВ 16;20;31,5;40;50;63;80;100;160
Номинальный рабочий ток камер с предохранителями при Uном – 10 кВ 16;20;31,5;40;50;63;80;100
Номинальный ток сборных шин, А 400,630
Номинальный ток термической стойкости в течение 1сек., кА не менее 10
Номинальный ток электродинамической стойкости главных цепей, кА не менее 25
Степень защиты оболочки: IP00, со стороны фасада: IP20
Климатическое исполнение и категория размещения У3 (УХЛ3)
Габаритные размеры камер (Ш × В × Г), мм 1000×2080×1000
для камер по схемам 14-400, 15-400 500×2080×1000
Масса камер не более (кг):
с выключателями нагрузки и разъединителями 300
с трансформаторами напряжения 250
с разъединителями заземления сборных шин 120
