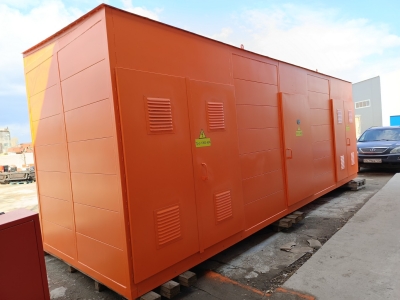

Двухтрансформаторная подстанция 2КТПН-400

Заказать

Назначение

Двухтрансформаторные комплектные трансформаторные подстанция (2КТПН) предназначены для преобразования электроэнергии переменного 3-хфазного тока с рабочей частотой 50 Гц и с напряжением 6 или 10 кВ в электрическую энергию с напряжением 0,4 кВ.

В 2КТПН предусматривается защита от перегрузки по току, от межфазных коротких замыканий.

2КТПН - 400 имеют мощность 400 кВА, могут быть разного типа и отличаются конструктивным исполнением (например, киосковые), установкой (внутренняя, наружная), электрической схемой (тупиковые, проходные), количеством трансформаторов, выполнением ввода подводящих линий на высокой стороне и вывода отходящих линий на низкой стороне (воздушный, кабельный), а также исполнением заземления. К ЛЭП 2КТПН-400 подключаются через выключатель нагрузки, отходящие линии потребителей 0,4 кВ, подключаются через автоматические выключатели.

2КТПН - 400 применяются для электроснабжения небольших населенных пунктов, сельскохозяйственных и производственных предприятий, небольших хозяйственных объектов (больницы, воинские части, и т. д.).

Комплектация киосковой КТП-400

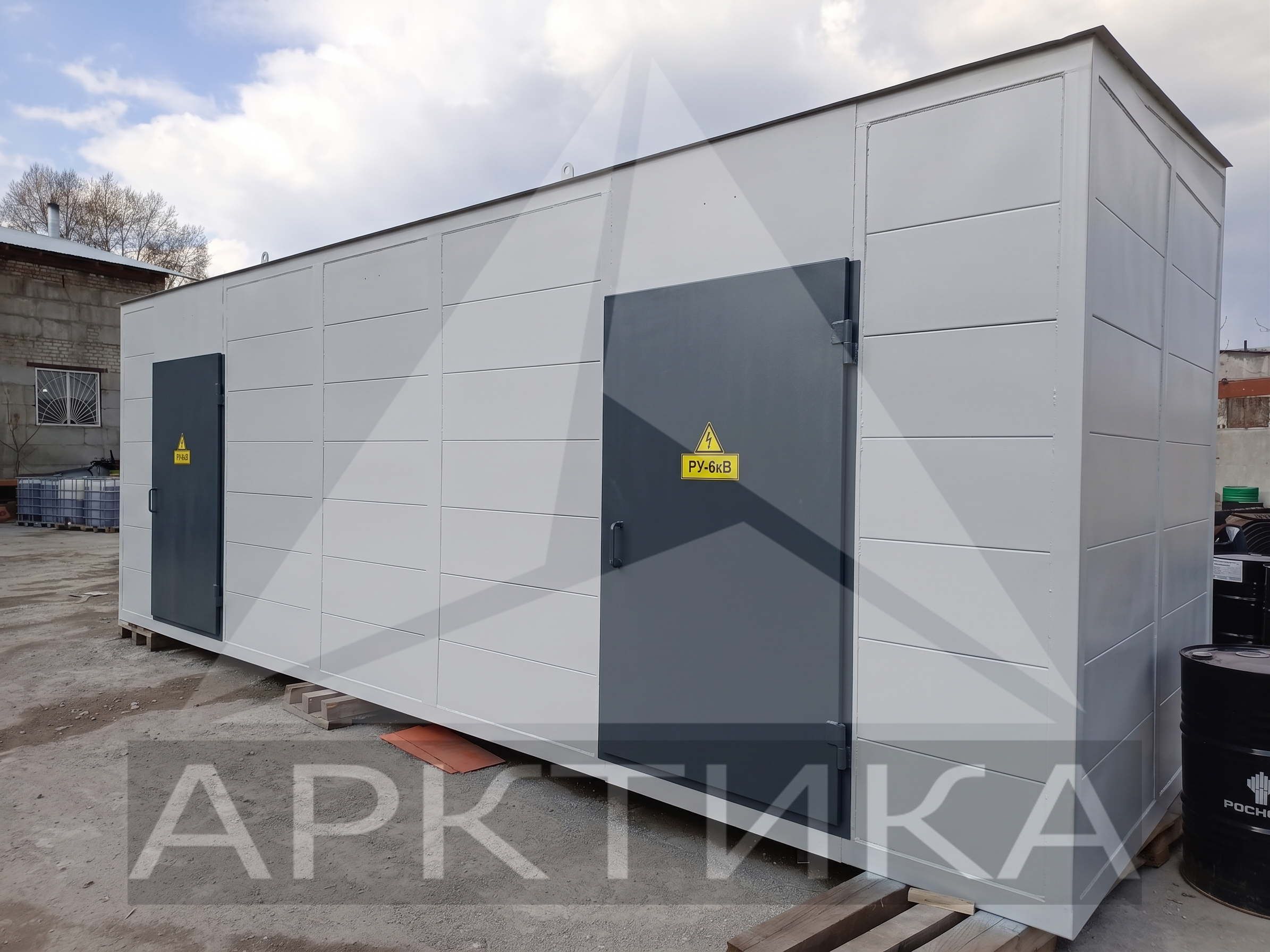

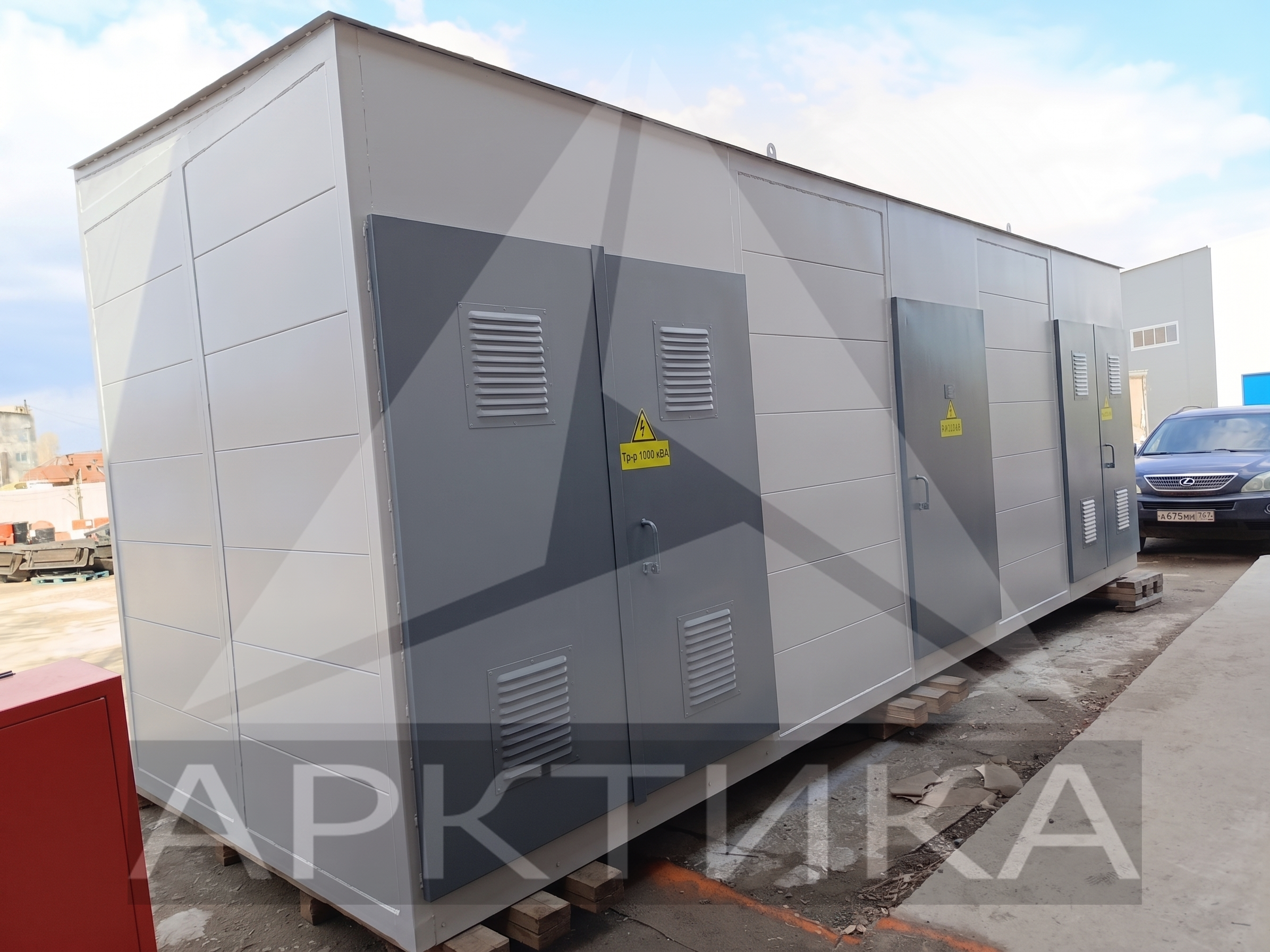

КТП киоскового типа представляют собой металлический киоск, жесткий каркас которого способен выдерживать значительную нагрузку. Он устанавливается на утрамбованном грунте или бетонном фундаменте. Внутреннее пространство разделено на 3 отделения:

  • ввода высокого напряжения;
  • трансформатора;
  • распределения и вывода низкого напряжения.

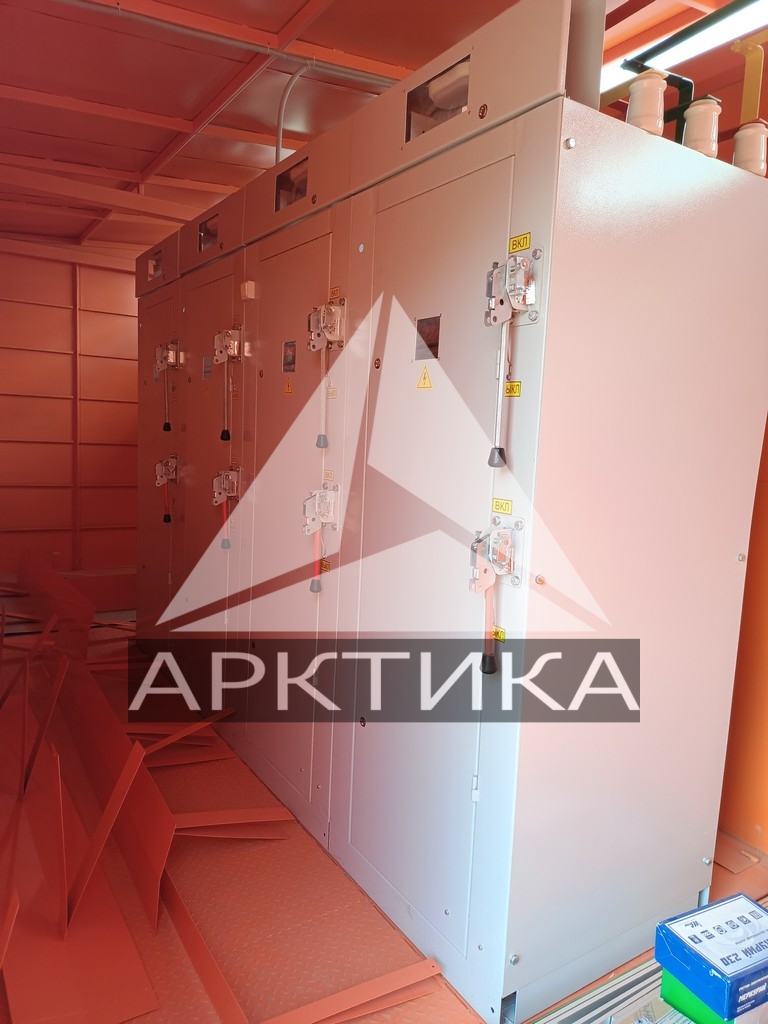

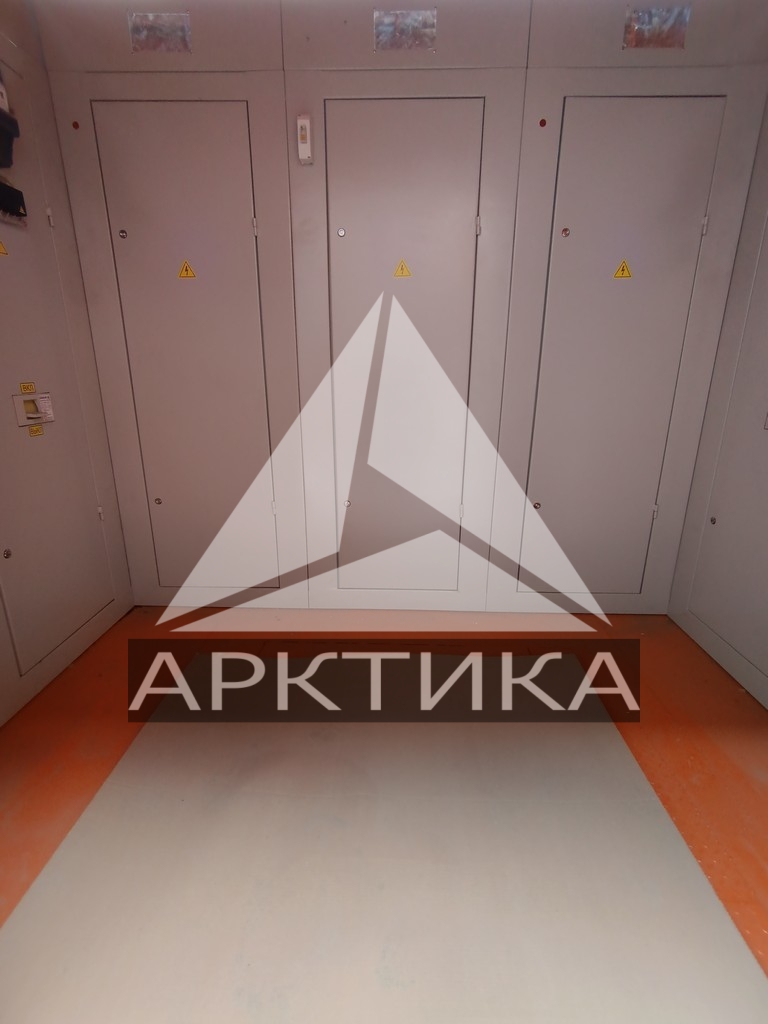

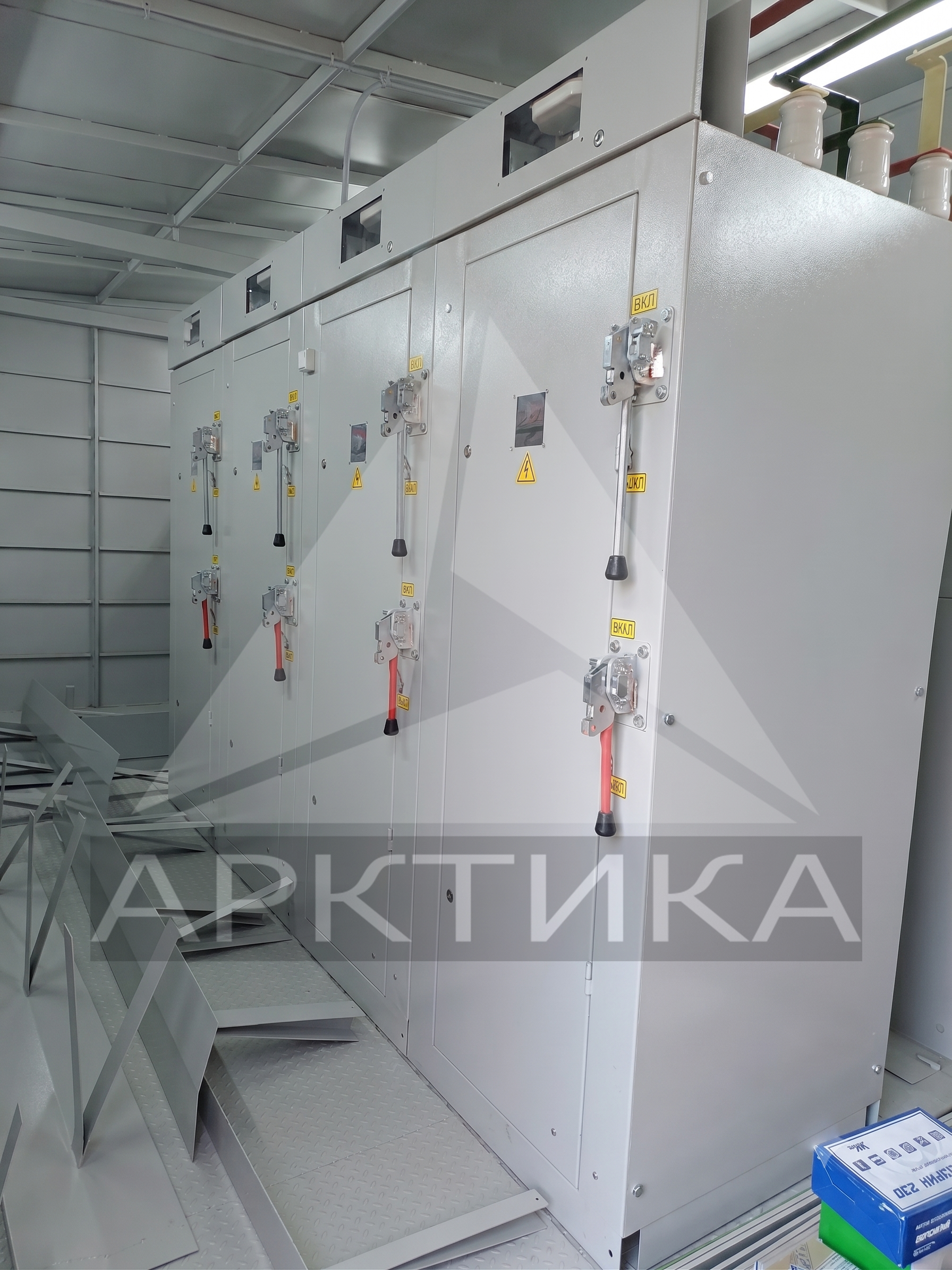

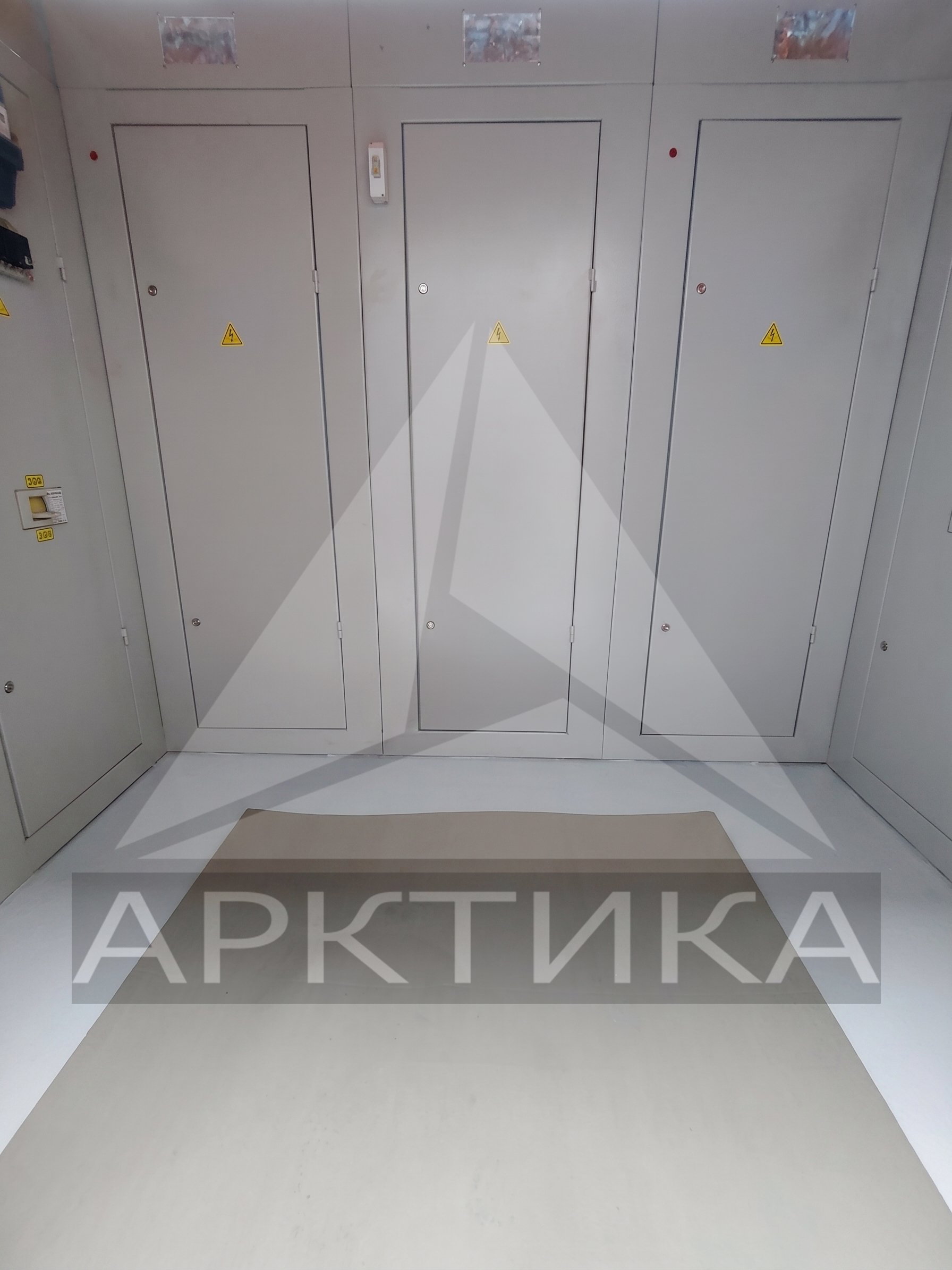

Отделение ввода комплектуется высоковольтными изоляторами, предохранителями, выключателем нагрузки или разъединителем. К нему подключаются воздушные или кабельные линии трехфазного переменного тока с напряжением 6 (10) кВ. В отделении трансформатора устанавливается трехфазный масляный или сухой трансформатор, который преобразует переменный ток высокого напряжения, частотой 50 Гц, в переменный ток низкого напряжения (0,4 кВ). В отделении низкого напряжения устанавливаются рубильники с предохранителями, автоматические выключатели для передачи и распределения переменного тока потребителям. Предусматривается также установка приборов учета электроэнергии, их подогрев, фидера внутреннего и уличного освещения.

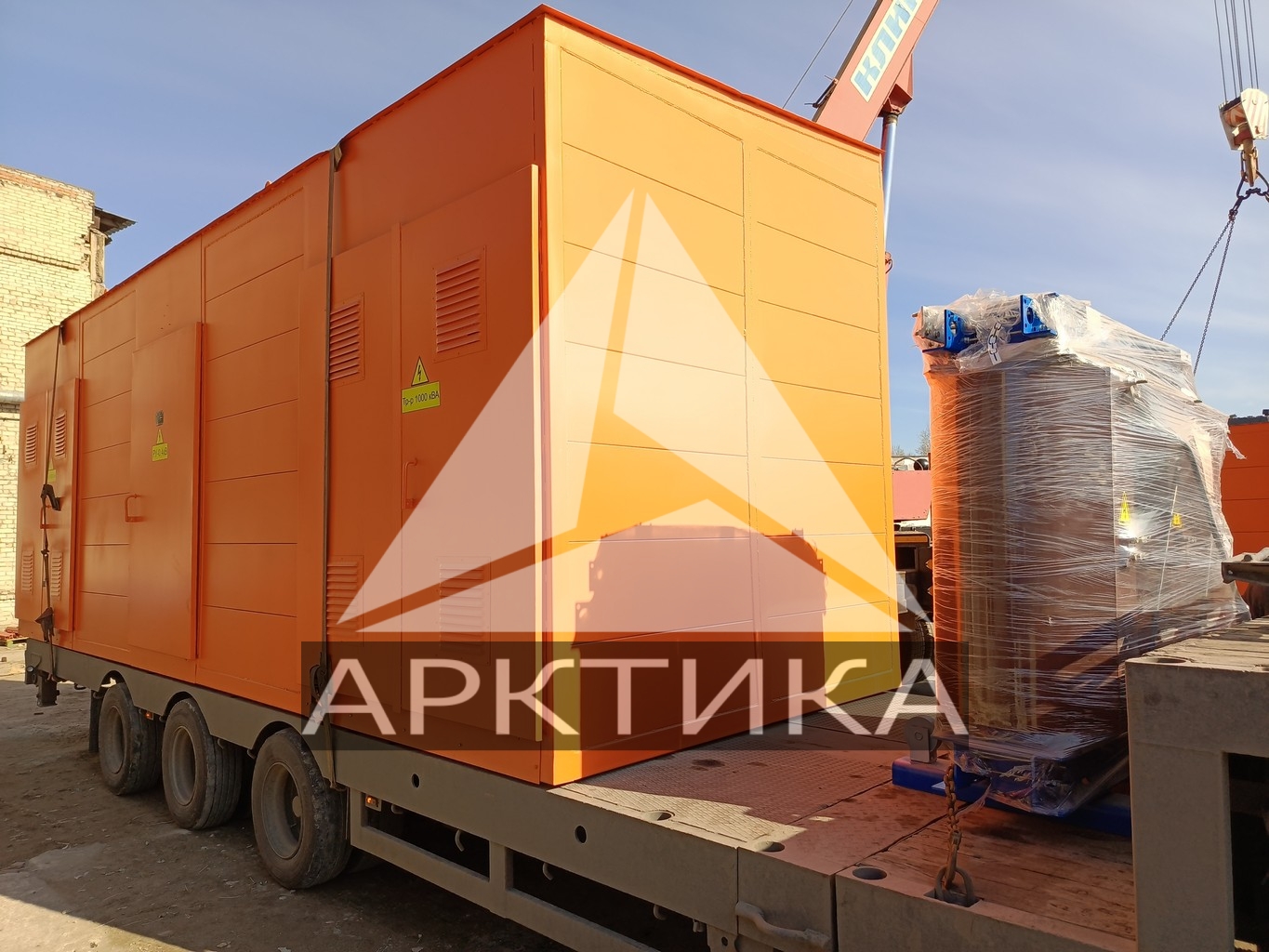

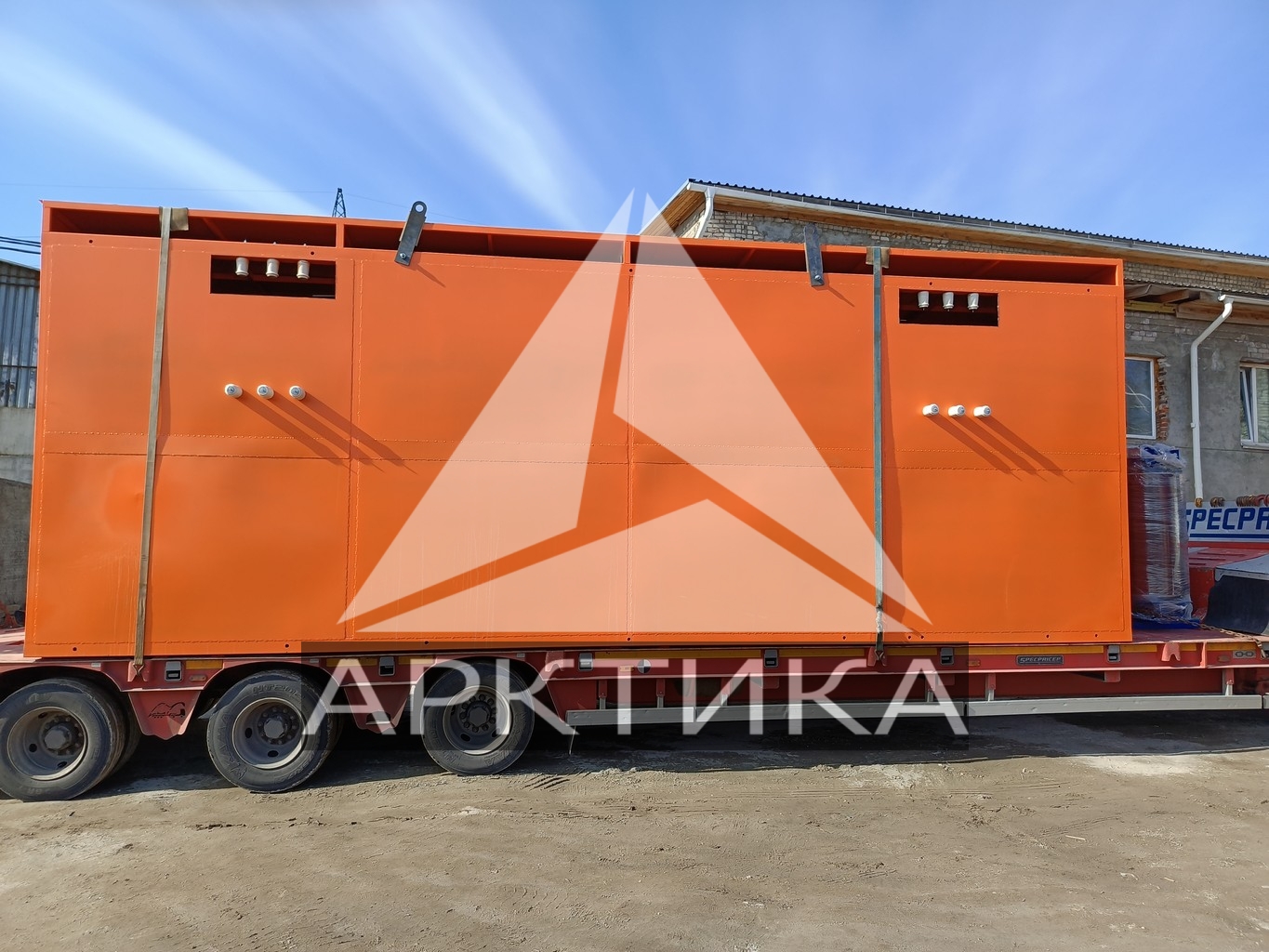

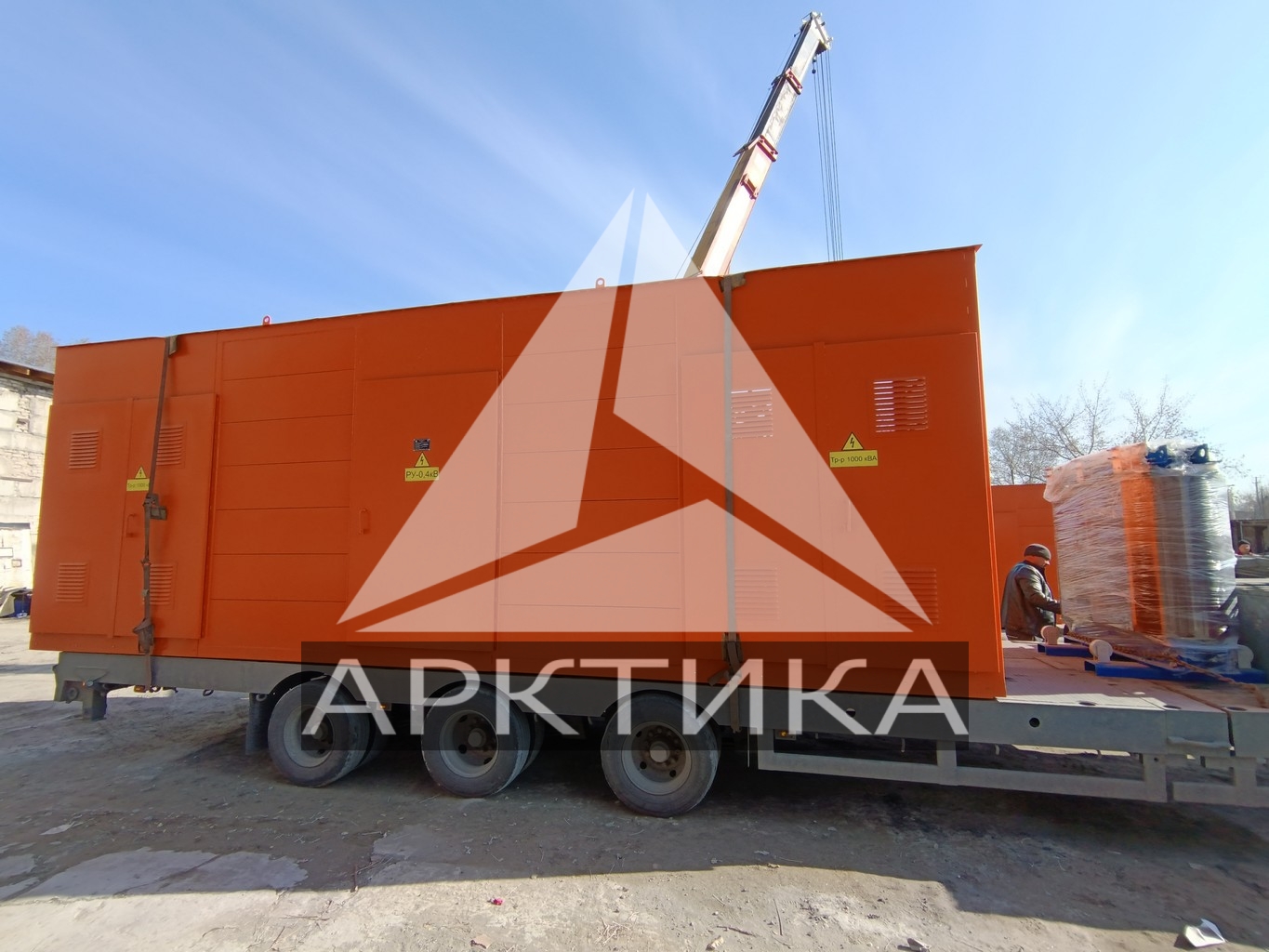

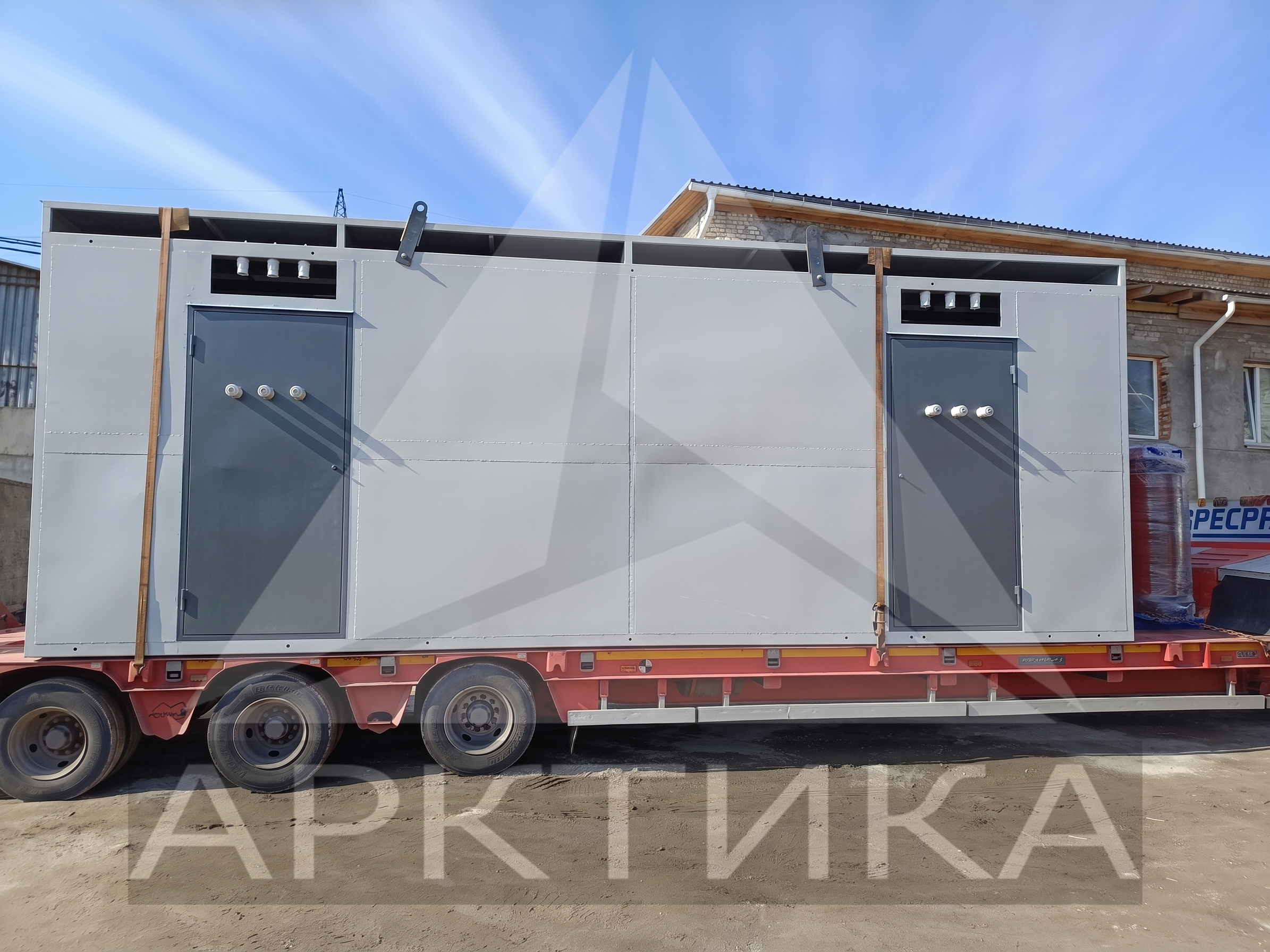

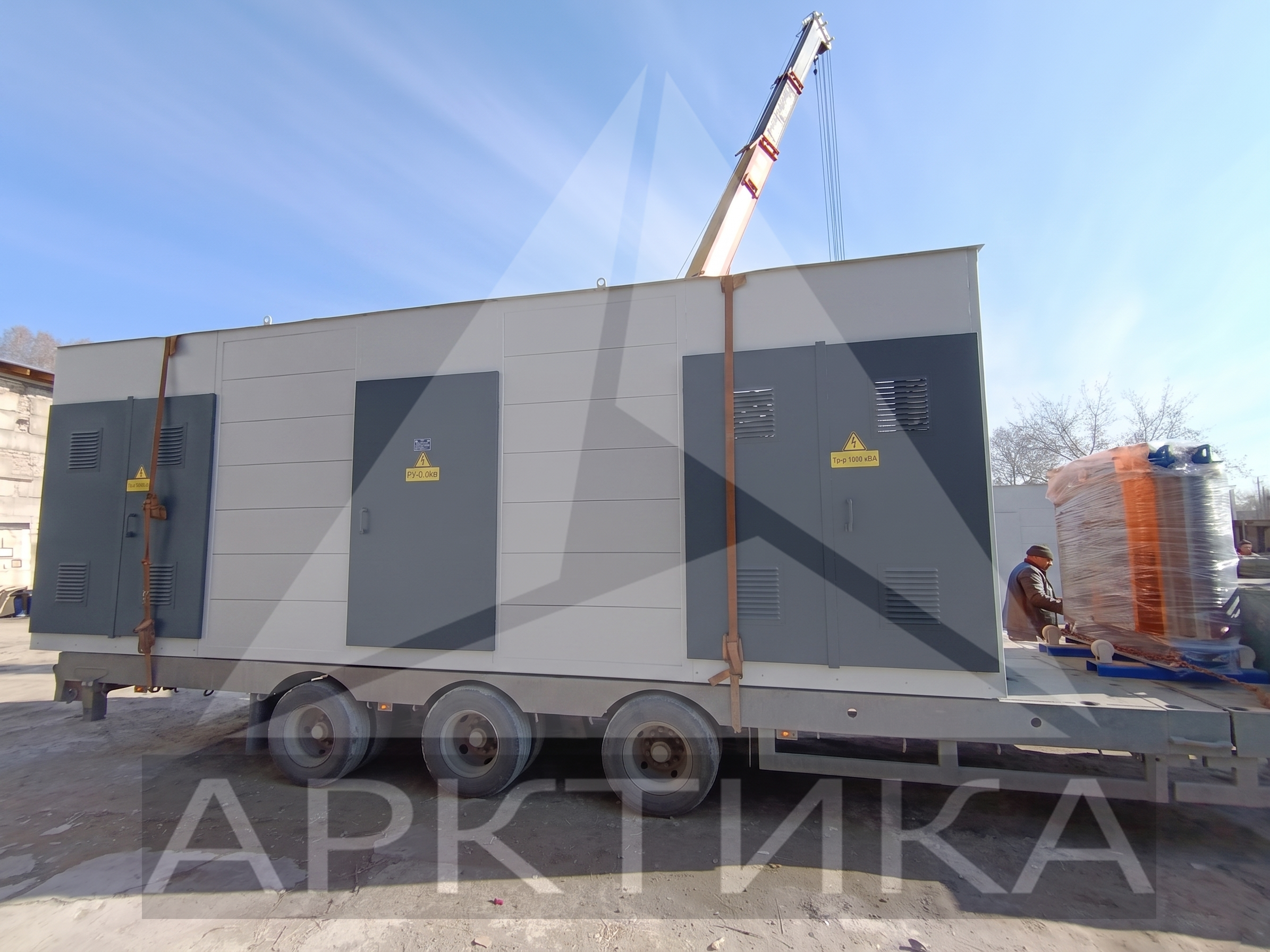

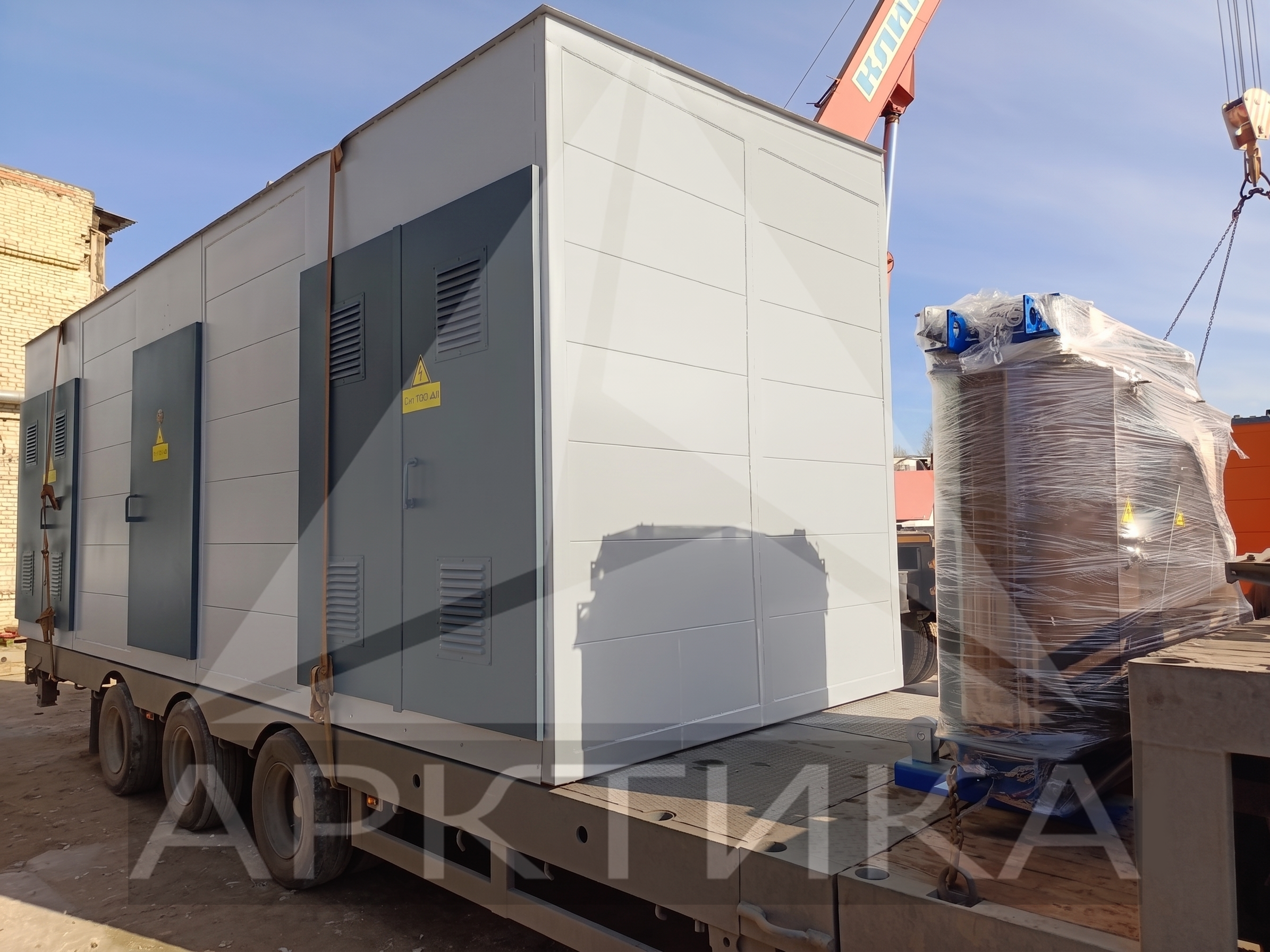

Каждое из отделений оснащено независимым доступом снаружи каркаса для проведения установочных и профилактических работ. Конструкция подстанции предусматривает ее транспортировку с установленным трансформатором. Охлаждение осуществляется естественной вентиляцией воздуха сквозь нижние и верхние щели металлического каркаса.

Условия эксплуатации

Установка 2КТПН–400 требует соблюдения определенных требований к окружающей среде:

  • температура воздуха – от - 45º до + 40º по Цельсию;
  • относительная влажность воздуха (при + 15 ºС) – не более 80%;
  • обледенение толщиной не более 20 мм.

При работе 2КТПН-400 не допустимы удары, вибрация, наличие в воздухе токопроводной пыли, агрессивных паров и газов, которые могут разрушать изоляционные материалы и металл. Установка, монтаж и эксплуатация 2КТПН-400 должны производиться со всеми разрешительными согласованиями, по всем требованиям ПУЭ, а также с соблюдением всех норм техники безопасности.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытания наведенным напряжением;
  • измерение частичных разрядов;
  • испытание на стойкость к грозовому импульсному напряжению;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Как купить, заказать:

На нашем заводе вы можете купить, заказать киосковые КТП различной мощности.

Индивидуально могут быть выпущены киосковые КТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств Киосковые КТП могут быть выполнены с усиленной изоляцией.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать киосковые КТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.

Также Вас могут заинтересовать:

https://tszi.ru/catalog/transformatory_silovye_all/

https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/

https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/

Номинальная мощность, кВА 400
Номинальная частота сети, Гц 50
Номинальное напряжение сети ВН, В 10000 или 6000
Номинальное напряжение сети НН, В 400

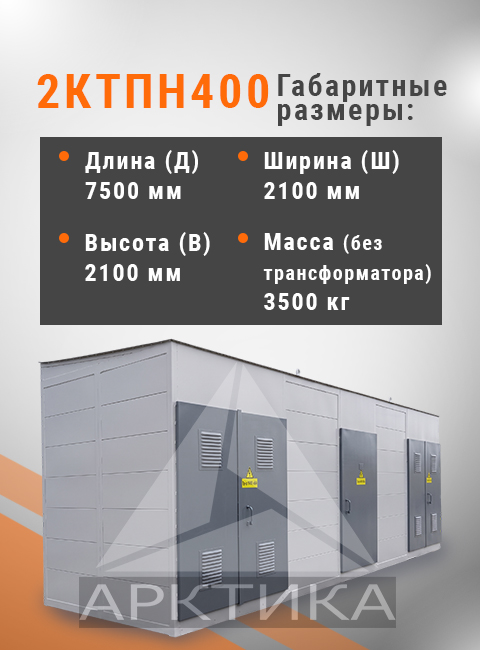

Габаритные размеры, мм 7500х2100х2100
Масса (без трансформатора), кг 3500
Сеть, кВ 6; 10; 20; 27,5; 35
