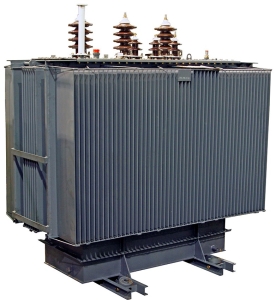

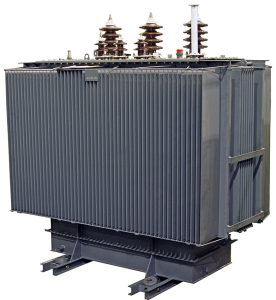

Масляные трансформаторы ТМГП по схеме Скотта

Трансформаторы по схеме Скотта

Общая информация

Трансформаторы Скотта предназначены для преобразования трехфазного напряжения сети в одно или двухфазное, и служат для выравнивания перекоса фазного напряжения.
Применяются для питания систем электрообогрева (скин-эффект) различного рода трубопроводов, в том числе нефтяных, водяных, где требуется согласовать трехфазную питающую сеть с однофазной или двухфазной нагрузкой ; греющей линией; для обеспечения двухфазной нагрузки для стыковой тяговой подстанции 27,5кВ.

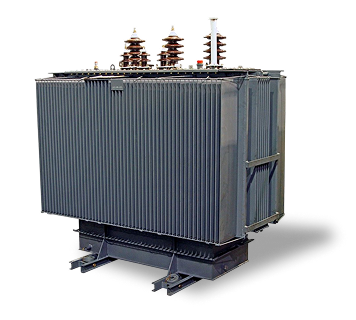

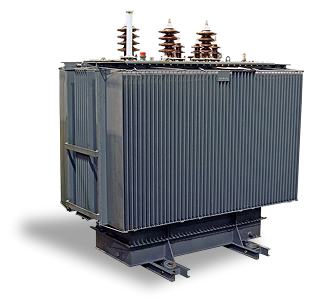

Линейка мощностей трансформаторов ТМГП включает как стандартные номиналы: ТМГП-63, ТМГП-100, ТМГП-160, ТМГП-250, ТМГП-400, ТМГП-630, ТМГП-1000, ТМГП-1250, ТМГП-1600, ТМГП-2500кВА, так и нестандартные согласно проектным данным, например: ТМГП 59/6, ТМГП-65/6, ТМГП-85/6, ТМГП-86/6, ТМГП-138/6, ТМГП-158/6, ТМГП-167/10, ТМГП-256/6, ТМГП-292/6, ТМГП-418/6 и т.д.

Конструкция, устройство:

• Бак;

• Крышка бака;

• Активная часть;

• Вводы ВН; Вводы НН;

• Переключатель ПБВ;

• Привод переключателя;

• Предохранительный клапан для исключения недопустимого превышения давления;

• Термометр и мановакуумметр (по доп. комплектации заказчика);

Активная часть состоит из магнитопровода собранного по технологии Step-Lap, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, реечного переключателя ПТРЛ обмотки ВН. Переключение ступеней регулирования производится только при отключенной нагрузке. Магнитопровод изготавливается из холоднокатаной анизотропной электротехнической стали. Технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора. Обмотки изготовлены из алюминиевых обмоточных проводов с двойным слоем изоляции. Межслойная изоляция выполнена из из электроизоляционной бумаги высокой прочности. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность.

Бак. Стенки баков изготовлены из стального листа толщиной от 2 до 6 мм (в зависимости от мощности) с ребрами жесткости, тем самым обеспечивается высокая устойчивость конструкции к деформациям при транспортировке и надежная работа трансформаторов. Толщина крышки бака составляет от 4 до 8 мм (в зависимости от мощности. Внутренний объем бака не связан с внешней средой. В верхней части бака предусмотрен компенсационный промежуток, для того, чтобы исключить повышение давления внутри бака выше допустимого при нагреве.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
