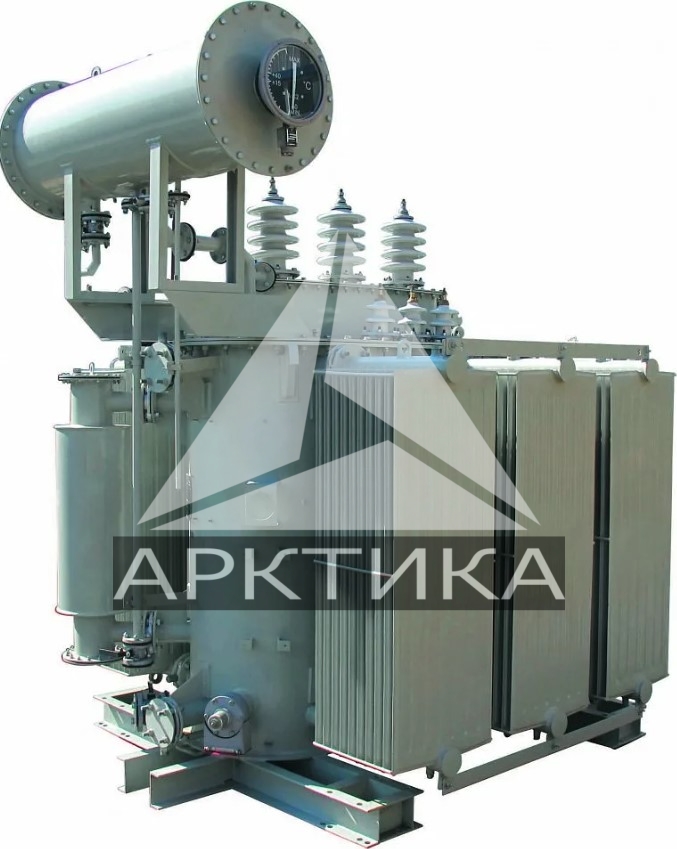

Трансформатор ТМН 1600
*Конечную стоимость уточняйте у менеджера
Трансформатор ТМН 1600 трехфазный двухобмоточный, масляный, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4x2,5%, используются для преобразования напряжения в сетях 35 кВ. Изготавливаются для районов с умеренным и холодным климатом с температурой окружающего воздуха от -50°С до +40°С для климатического исполнения ХЛ и минус 45°С до плюс 40°С для климатического исполнения У.
от 5 дней
18 месяцев

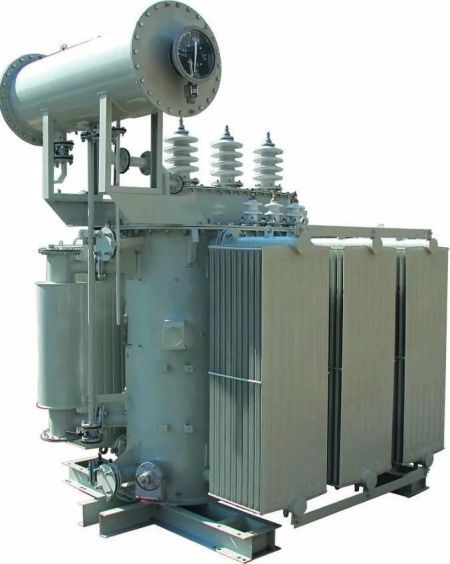

Трансформатор ТМН 1600
Общая информация
Трансформатор ТМН 1600 трехфазные двухобмоточные, масляные, с естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±4x2,5%, используются для преобразования напряжения в сетях 35 кВ.
Изготавливаются для районов с умеренным и холодным климатом с температурой окружающего воздуха от минус 50°С до плюс 40°С для климатического исполнения ХЛ и минус 45°С до плюс 40°С для климатического исполнения У.
Трансформатор ТМН имеет центральную часть с трехстержневой плоскошихтованной магнитной системой, традиционно набранной из листов холоднокатаной электротехнической стали. Цилиндрические слоевые обмотки из алюминиевого провода расположены на стержнях остова концентрически. Трансформатор ТМН имеет вводы ВН и НН. Линейные вводы ВН снабжены трансформаторами тока. Бак трансформатора масляного ТМН с верхним разъемом снабжается арматурой для заливки, отбора проб, слива и фильтрации масла, подключения системы охлаждения и вакуум-насоса. Расширитель служит для компенсации температурного расширения трансформаторного масла.
Расшифровка ТМН:
ТМН ; Х/35/Х-Х1:
Т ; трансформатор;
М ; охлаждение с естественной циркуляцией воздуха и масла;
Н – регулированием напряжения под нагрузкой (РПН) диапазон ±4х2,5%;
Х – номинальная мощность, кВ*А;
35 – класс напряжения на стороне ВН, кВ;
Х – класс напряжения на стороне НН, (6; 10) кВ;
Х1 – климатическое исполнение (У, ХЛ) и категория размещения 1;
Конструкция, устройство:
Трансформатор состоит из активной части, бака трансформатора, устройства РПН, бака устройства РПН, крышки с вводами ВН и НН, расширительного бака трансформатора, расширительного бака устройства РПН.
Магнитная система трансформатора плоскошихтованная, стержневого типа, собирается из холоднокатаной электротехнической стали.
Трансформатор ТМН устойчив к перегрузкам и коротким замыканиям. Цельносварной бак
усиленной конструкции рассчитан на избыточное давление 35 кПа.
Обмотка ВН имеет регулировочную обмотку, которая выполнена многоходовой простой цилиндрической обмоткой в последнем слое. Отводы регулировочной обмотки подсоединены к отпайкам устройства РПН. Осевая опрессовка обмоток осуществляется через прессующие кольца нажимными винтами. Изоляция между обмотками и прессующими кольцами выполнена в виде системы картонных колец и прокладок.
Активная часть трансформатора жестко закреплена в верхней части бака распорными винтами. Активная часть связана с крышкой трансформатора.
По стороне ВН предусмотрены пробки для спуска воздуха, расположенные в колпаках вводов. Съемные вводы позволяют заменять изоляторы, не снимая крышки бака.
Условия эксплуатации:
-
Устанавливать аппаратуру представленной категории нельзя выше 1 км над уровнем моря.
-
Работа оборудования происходит при температуре от +40 до -40ºС. Влажность воздуха не превышает 80%.
-
Рядом запрещается хранение взрывоопасных, химических веществ.
-
Установка производится снаружи или внутри специального сооружения.
-
Эксплуатируется устройство магистральными подстанциями в сетях электропередач при стандартной частоте 50 Гц.
Как купить, заказать:
На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности.
Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМН и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Контроль качества:
Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
-
измерение сопротивления обмоток;
-
измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
-
измерение напряжения короткого замыкания;
-
измерение потерь тока холостого хода;
-
испытания диэлектрической прочности изоляции;
-
измерение пробивного напряжения трансформаторного масла;
-
измерение уровня шума.
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Преимущества трансформаторов завода «Арктика»:
-
технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
-
уменьшение электрических потерь
-
улучшение качества отпускаемой энергии
-
полная герметичность масляного бочка с отсутствием контакта с воздухом;
-
отсутствие маслорасширителей;
-
наличие клапана предохранительного типа для компенсации избыточного давления.
-
порошковая окраска корпуса надежно защищает от коррозии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_dlya_progreva_betona_i_grunta/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Мощность, кВА | 1600 |
Габаритные размеры (Д×Ш×В), мм | 3335х1865х3015 |
Потери короткого замыкания, Вт | 16,5 |
Потери холостого хода, Вт | 2,9 |
Ток холостого хода,% | 1,3 |
Напряжение короткого замыкания,% | 6,5 |
Полная масса, кг | 5405 |
Климатическое исполнение | У1, ХЛ1 |
