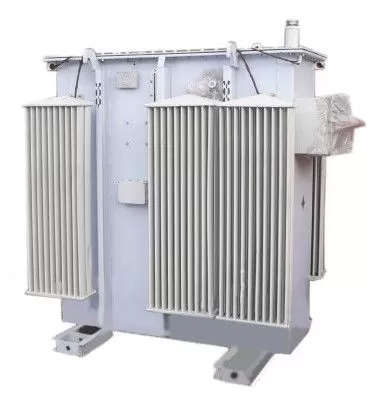

Трансформатор ТМЗ 630

Трансформатор ТМЗ 630

Общая информация

Трансформатор ТМЗ - это силовой масляный понижающий, трехфазный, двух обмоточный и герметичный с защитой масла трансформатор, напряжением до 10 кВ, предназначенный для установки на крупных промышленных объектах и в комплектных трансформаторных подстанциях (КТП) внутренней и наружной установки.

Конструкция, устройство

Трансформатор ТМЗ 630 производится в герметичном исполнении, а в качестве конструктивной защиты масла применяют сухой азот (принцип азотной подушки между зеркалом масла и крышкой трансформатора).

Азотная подушка позволяет эффективно защищать трансформаторное масло от окисления и компенсирует температурные колебания объема масла. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0,75 атм и газы выходят наружу. На стенке маслоазоторасширителя устанавливается маслоуказатель.

Бак трансформатора ТМЗ сварной, прямоугольной формы, заполняется трансформаторным маслом. Для увеличения поверхности охлаждения применяются радиаторы. В нижней части стенки бака имеются пробка для спуска масла, кран (пробка) для взятия пробы и болт заземления. Вводы расположены на узких стенках бака.

Структура условного обозначения ТМЗ

ТМЗ - Х/6(10) У(ХЛ)1

Т – трансформатор трехфазный,

М – охлаждение масляное с естественной циркуляцией воздуха и масла,

З – с защитой при помощи азотной подушки,

Х – номинальная мощность, кВА,

6(10) – класс напряжения обмотки ВН, кВ,

У(ХЛ)1 – климатическое исполнение и категория размещения по ГОСТ 15150-69;

Условия эксплуатации:

• Трансформатор предназначен для работы в условиях умеренного (от + 40 до – 45 °С) или умеренно–холодного (от + 40 до – 60 °С) климата.

• Высота установки над уровнем моря не более 1000 м.

• Окружающая среда не должна содержать токопроводящую пыль, агрессивные и взрывоопасные газы, а также пары в концентрациях, снижающих параметры оборудования в недопустимых пределах.

• Не допускается эксплуатация трансформатора в местах, подверженных сильной тряске, вибрациям, ударам.

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляные силовые трансформаторы различной мощности.

Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТМЗ и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• измерение пробивного напряжения трансформаторного масла;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

• уменьшение электрических потерь

• улучшение качества отпускаемой энергии

• полная герметичность масляного бочка с отсутствием контакта с воздухом;

• отсутствие маслорасширителей;

• наличие клапана предохранительного типа для компенсации избыточного давления.

• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
