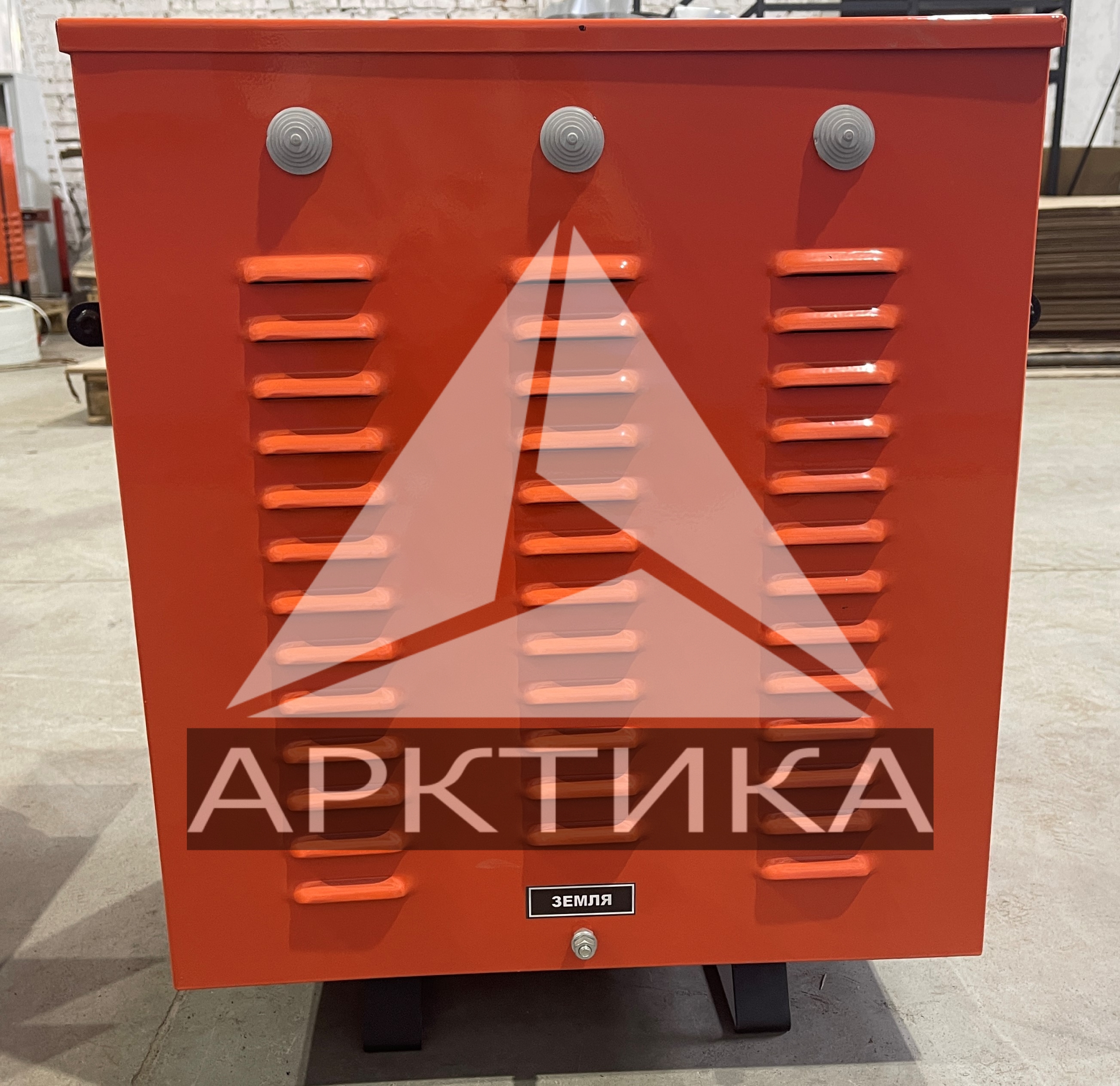

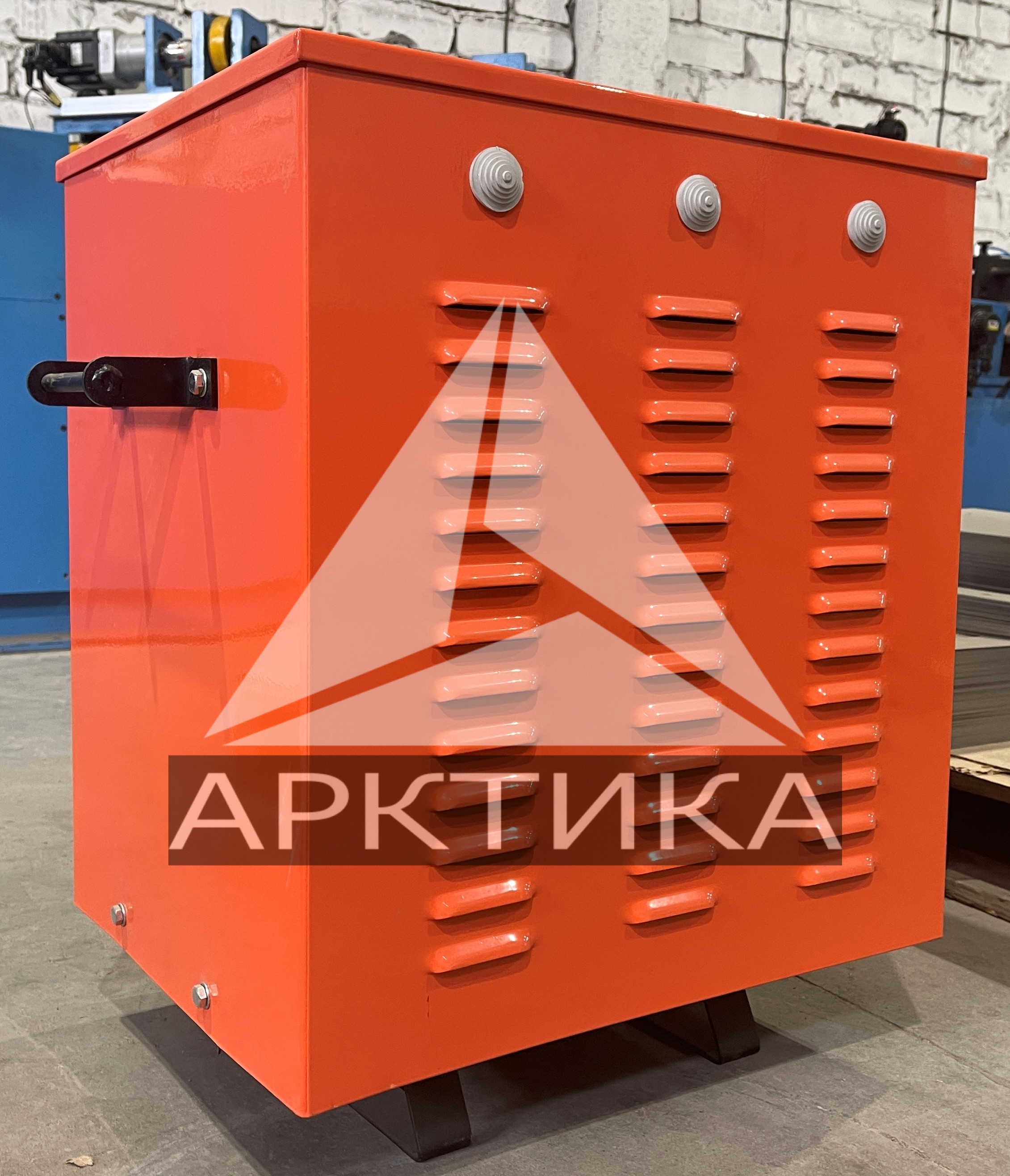

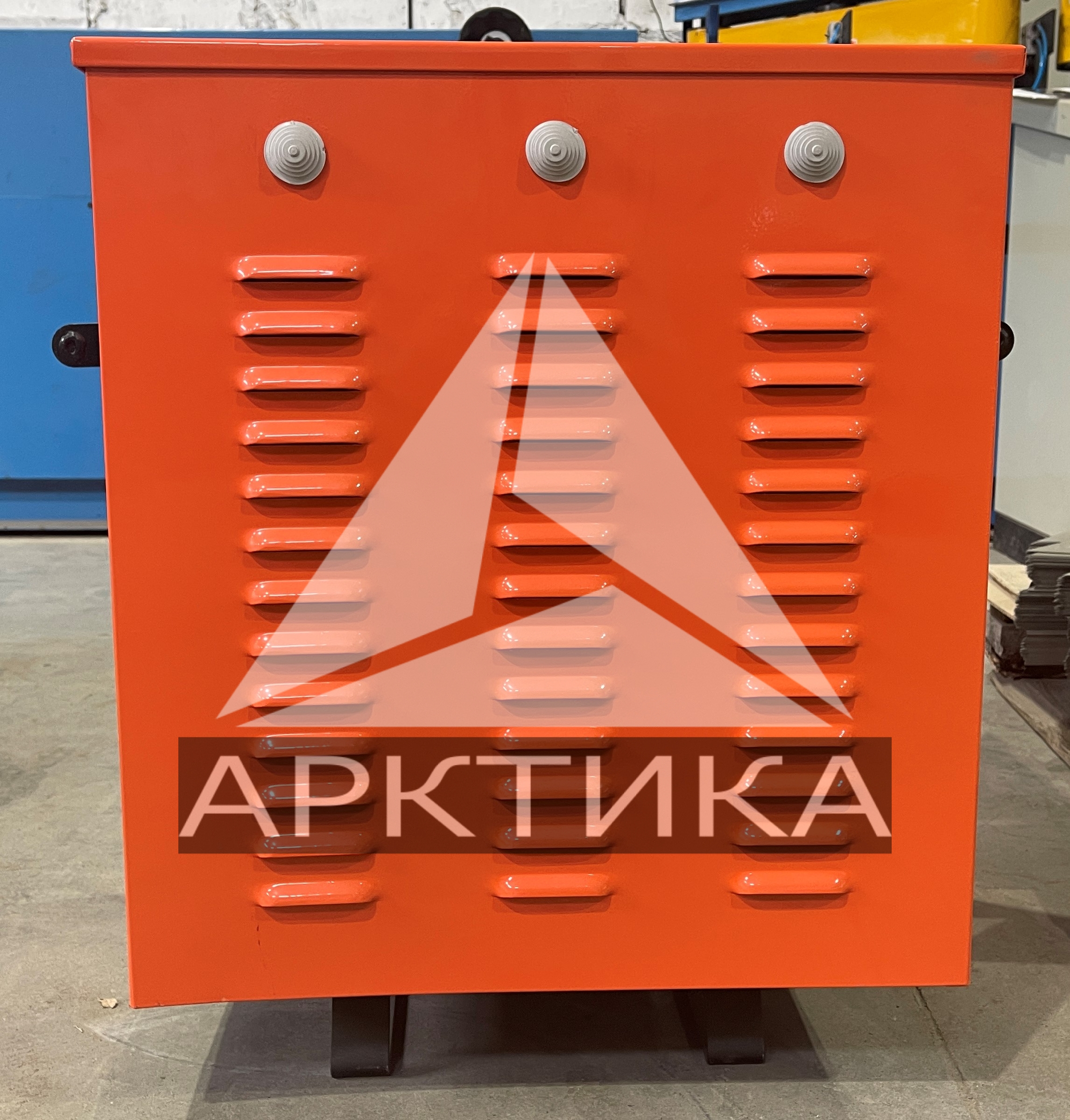

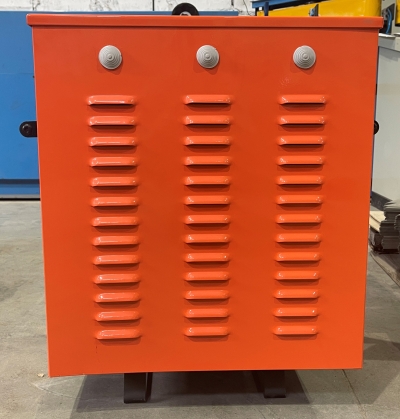

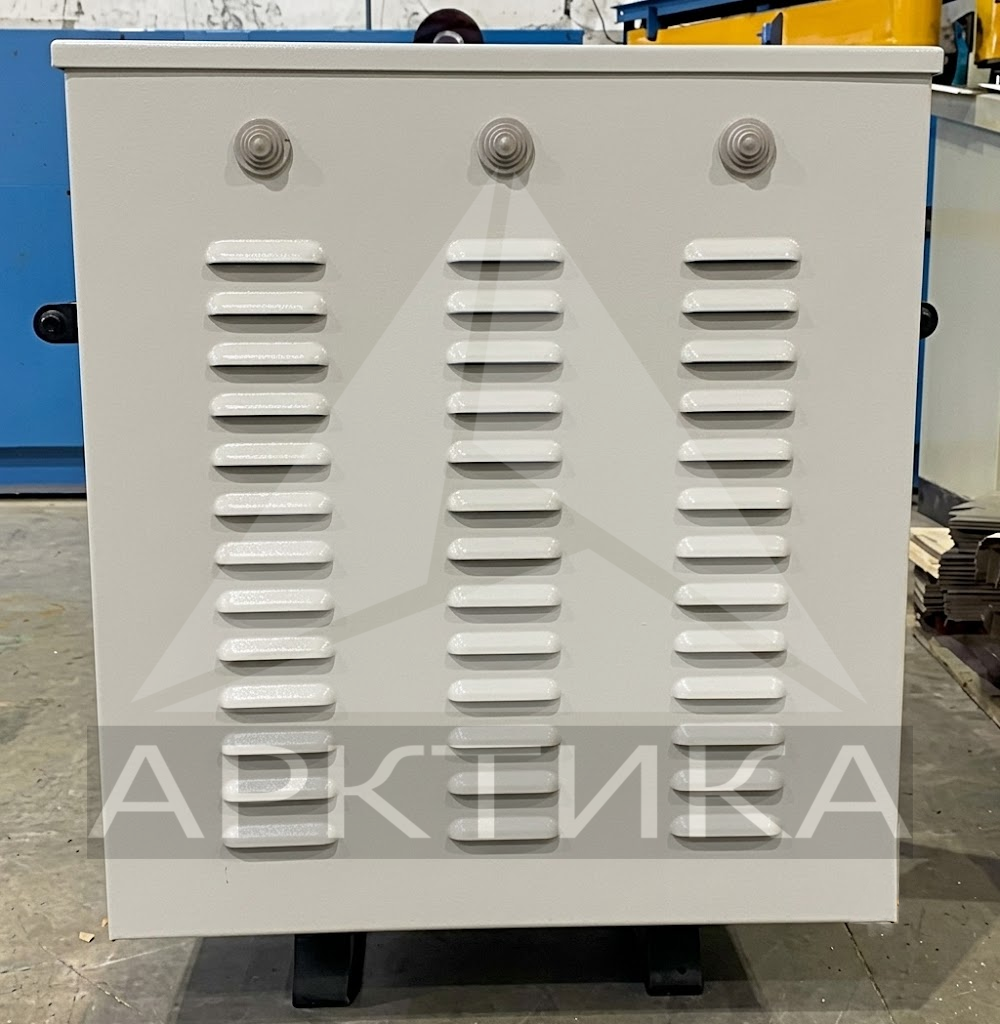

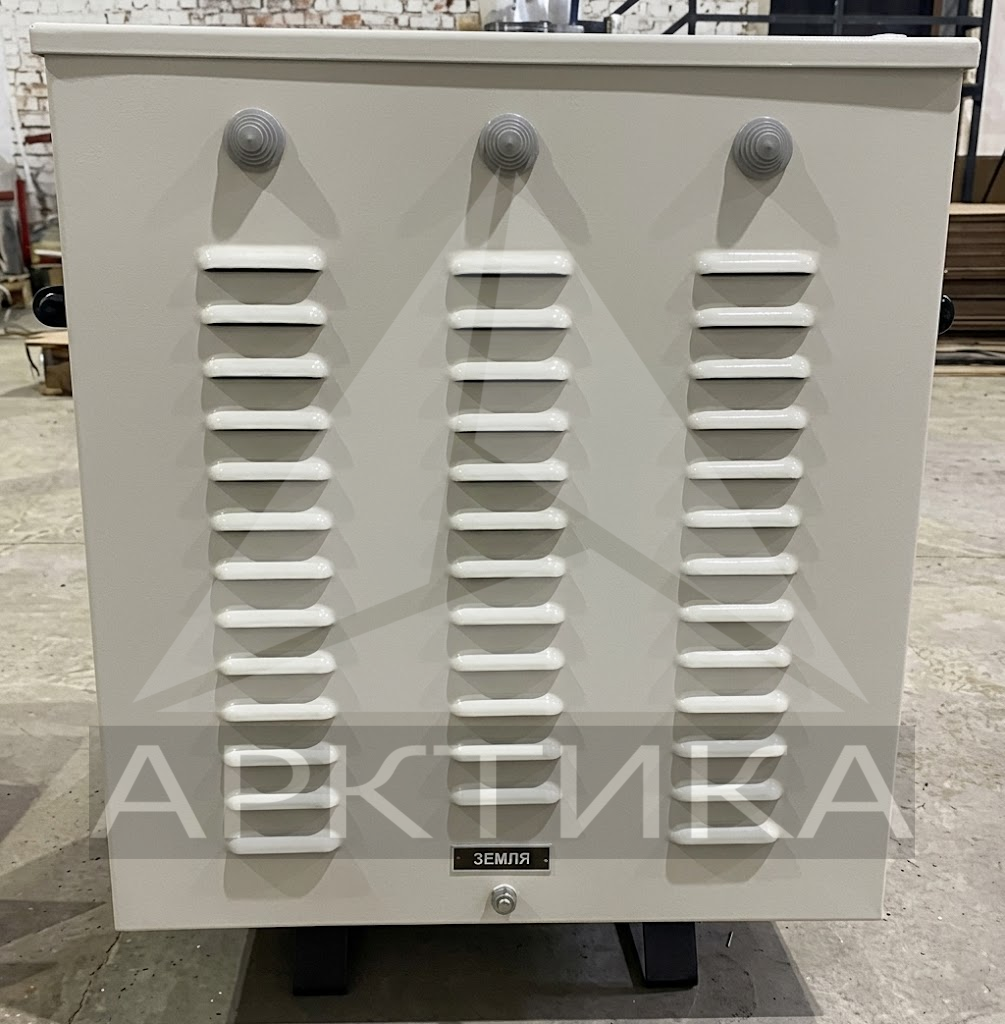

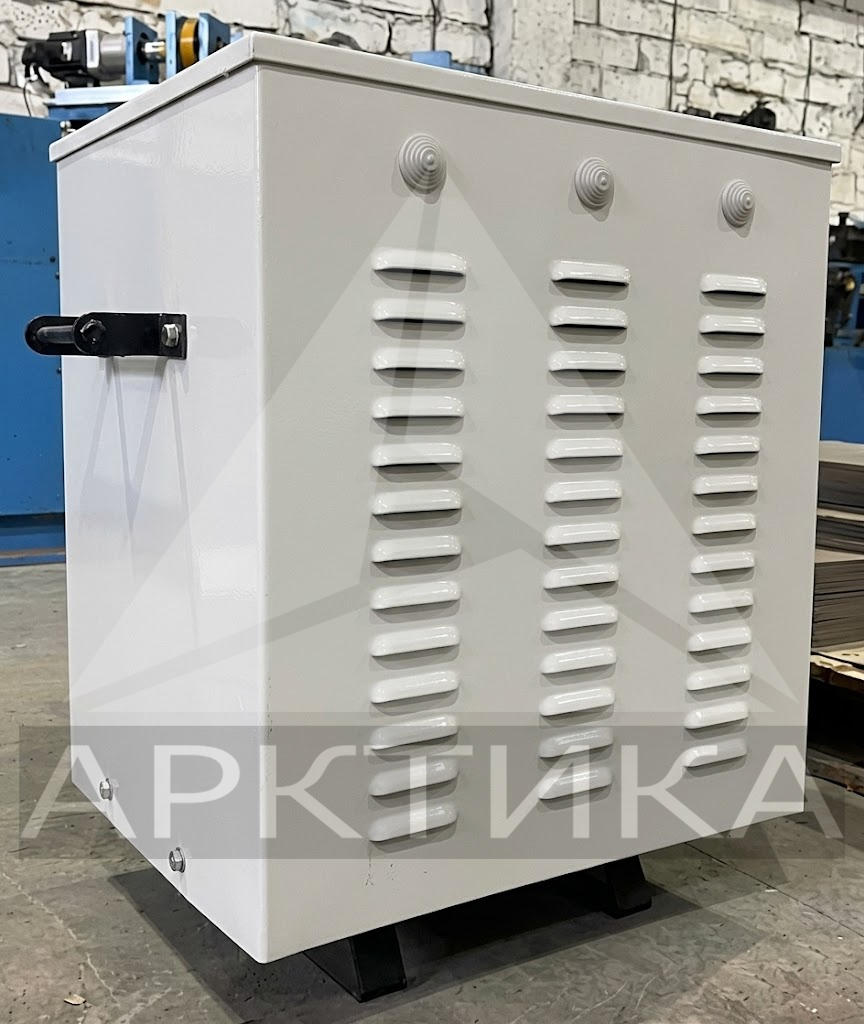

Трехфазный разделительный трансформатор ТРСЗ-25,0

Модельный ряд ТРСЗ-25,0

ТРСЗ-25,0 отделяют от внешней сети и сетей зануления и заземления сеть, что снижает вероятность несчастных случаев, связанных с поражением электрическим током т.к. остальные сети остаются развязаны гальванически. При пробое тока оборудование не выходит из рабочего состояния, отсутствует искрение и отсутствует опасность для человека.

Конструкция, устройство:

Трансформаторы данной серии оснащают экраном между первичной и вторичной обмотками, что усиливает разделяющие свойства. Экран заземляется.

Основные элементы конструкции ТРСЗ-25,0:

• Магнитопровод,

• Алюминиевые или медные обмотки,

• Экран между первичной и вторичной обмотками

• Верхние и нижние ярмовые балки,

• Клеммная колодка.

• Защитный корпус трансформатора

Охлаждаются трансформаторы ТРСЗ -25,0 естественным воздушным способом. Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТРСЗ - не менее 90 %.

ТРСЗ устанавливается стационарно в вертикальном положении. Класс нагревостойкости - "В", либо более высокий класс по желанию заказчика.

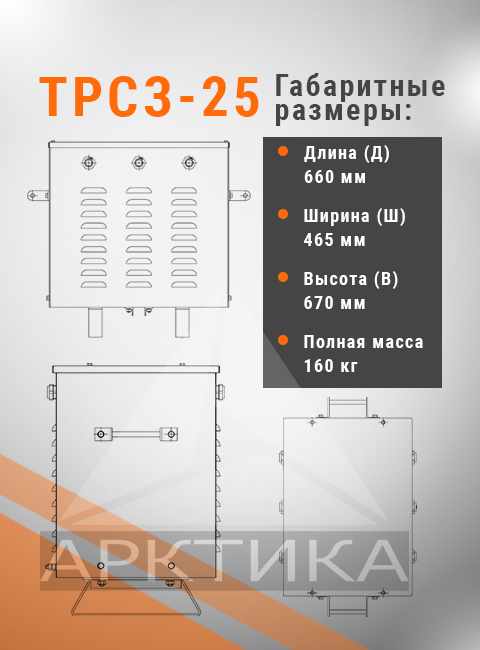

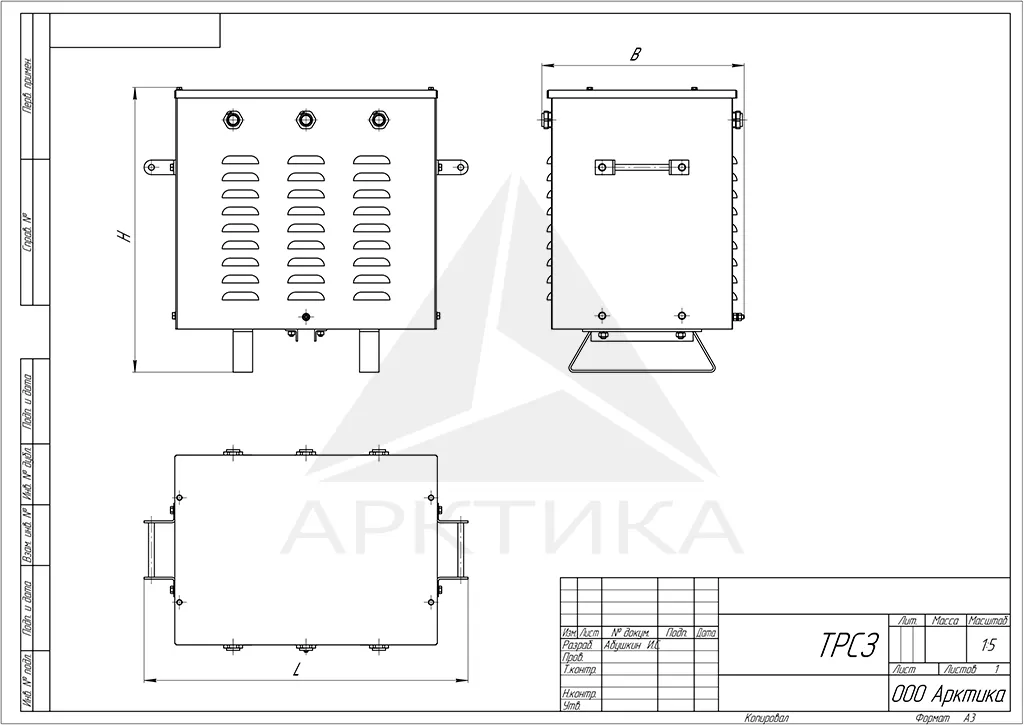

Общий чертеж:

Как купить, заказать:

На нашем заводе вы можете купить, заказать разделительный трансформатор ТРСЗ 25,0 обратившись к специалистам по телефону 8-800-301-7959 и мы предоставим развернутое технико-коммерческое предложение.

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Наши преимущества:

• Большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;

• Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование болтов исключает нагрев, который может привести к выгоранию клеммной колодки;

• Меньший нагрев обмотки на холостых ходах;

• Низкая плотность тока в катушках;

• Высокая стойкость к перегрузкам;

• Высокое качество сборки;

• Полное соответствие характеристикам, указанным в технической документации;

• Минимальное падение напряжения даже под большими нагрузками.

• Порошковая окраска корпуса надежно защищает от коррозии.

Условия эксплуатации:

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С
• Трансформатор марки ТРСЗ не предназначен для использования в химически активной среде;
• Трансформатор ТРСЗ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• Высота установки трансформатора ТРСЗ над уровнем моря, не должна превышать 1000 метров.

Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь при нагрузке;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• испытание на нагрев;
• испытание на короткое замыкание;
• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
