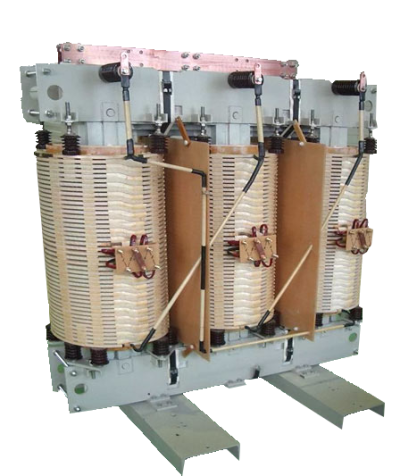

Cиловой сухой трансформатор ТС 400
*Конечную стоимость уточняйте у менеджера
от 5 дней
18 месяцев
Трансформаторсерии ТС(3) 400
Назначение
Трехфазный сухой трансформаторс воздушно-барьерной изоляцией с переключением без возбуждения (ПБВ), предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50 Гц. Регулирование напряжения до ±5% ступенями по 2,5% ПБВ происходит путем перестановки перемычек.
Предлагаем три варианта исполнениятрансформаторов сухих силовых - трансформаторы ТС и трансформаторы ТСЗ:
-
Трансформаторы сухие силовые типа ТС - стандартный вариант исполнения трансформатора, без защитного кожуха,
-
Трансформаторы сухие силовые типа ТСЗ - вариант исполнения трансформаторас защитным кожухом.
-
По специальному заказу.
Конструктивные особенности:
-
Охлаждение обеспечивается благодаря вертикальными горизонтальным каналам охлаждения. Благодаря воздушно-барьерной конструкции трансформатор выдерживает кратковременные перегрузки без дополнительной вентиляции. Для увеличения перегрузочной способности возможна дополнительная комплектация вентиляторами.
-
Основная изоляция обмоток в том, что воздух не подвержентепловому и электрическому старению, этопозволяет сохранить надежность трансформатора в течении всего срока службы.
-
Устойчивость изоляции трансформатора к увлажнению и загрязнению за счет пропитки обмоток специальным электроизоляционным лаком.
-
Обмотки ВН трансформаторов с воздушно-барьерной изоляцией состоят из непрерывно намотанных дисков, при такой конструкции в продольной изоляции не возникает больших напряженностей электрического поля, в следствии чего отсутствует возможность возникновения частичных разрядов.
-
Керамические прокладки между дисками обмотки не подвержены возгоранию.
-
Стойкость к усилиям от токов КЗ достигается за счет применения в качестве проводника обмотки НН ленты из алюминия или меди. Осевая стойкость обмоток ВН обеспечивается применение нажимных колец из изоляционного материала.
Ремонт и сервис
При повреждении обмотки ВН существует возможность ремонта и замены поврежденной части, таким образом обмотки трансформаторов с воздушно-барьерной изоляцией ремонтопригодны, в отличии от литых обмоток.
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать масляные силовые трансформаторы ТС(З) различной мощности.Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор ТС(З) и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.
Преимущества трансформаторов завода «Арктика»:
-
технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
-
уменьшение электрических потерь
-
улучшение качества отпускаемой энергии
-
наличие клапана предохранительного типа для компенсации избыточного давления.
-
порошковая окраска корпуса надежно защищает от коррозии.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Номинальная мощность, кВА | 400 |
Номинальное высшее напряжение, кВ | 6, 6.3, 10, 10.5, 20, 35 |
Схема и группа соединений | D/Yн-11; Y/Yн-0; У/Zн-11; Ун/Д-11 |
Масса, кг | 1350 |
Габариты, мм | 1380х805х1640 |
