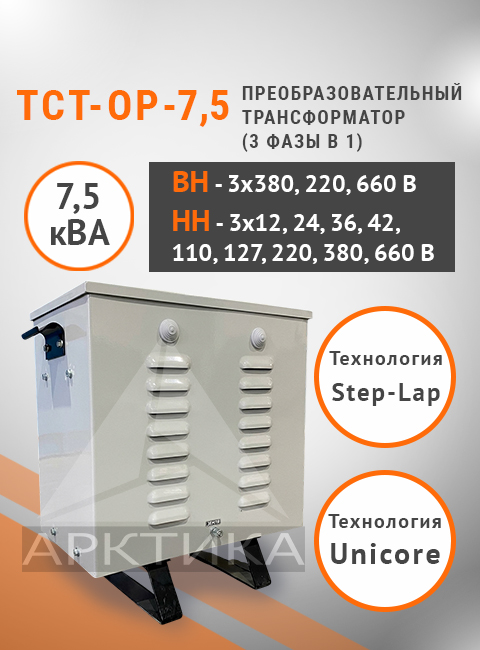

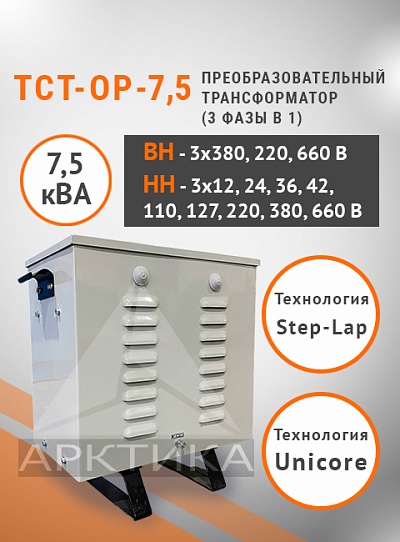

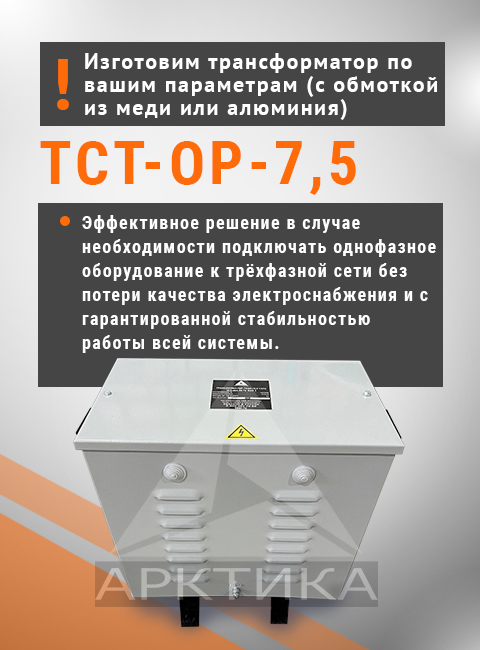

Понижающий преобразовательный трансформатор ТСТ-ОР - 7,5 (3 фазы в 1)

Общая информация

Трансформаторы ТСТ-ОР 7,5 используются в том случае, когда необходимо трехфазное напряжение преобразовать в однофазное и предназначено для питания однофазной нагрузки от трехфазной сети путем создания равномерной нагрузки на все три фазы. При этом, исходная питающая сеть воспринимает однофазную нагрузку, подключенную через ТСТ-ОР 7,5, как трехфазную и распределение однофазной нагрузки по фазам питающей трехфазной сети происходит в пропорции 2/1/1.

Подключение симметрирующего трансформатора

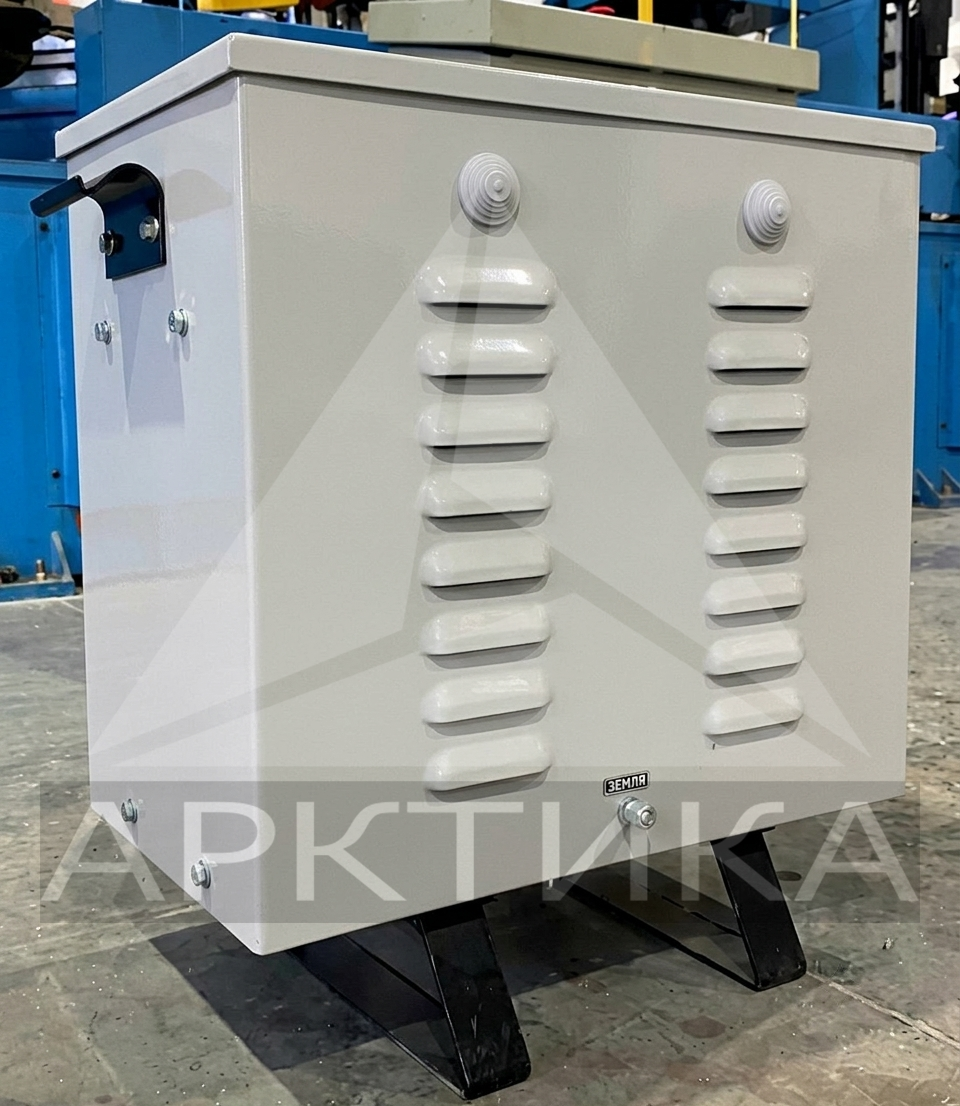

К входу блока "ввода-вывода" ТСТ-ОР 7,5 подключаются три фазы от питающей сети, а к выходу - потребители. Нулевой рабочий проводник питающей сети подсоединяется к шпильке "ЗАНУЛЕНИЕ" корпуса ТСТ-ОР 7,5; трансформаторы ТСТ-ОР 7,5 размещают между источником электрической энергии (Госсеть или автономный источник электроэнергии) и электроприемниками - потребителями электрической энергии.

Основные составные части трансформатора:

• активная часть;

• панель ввода-вывода для подключения кабелей сети и нагрузки.

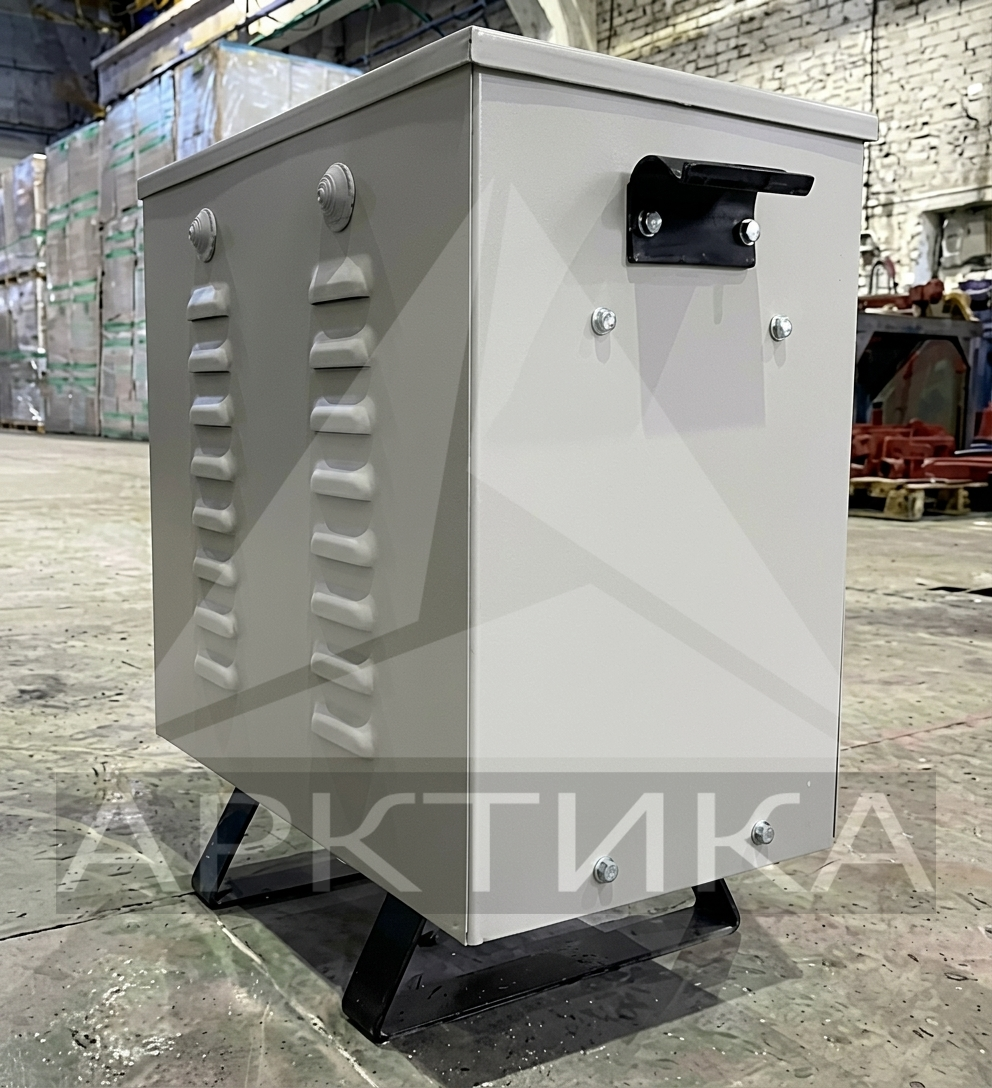

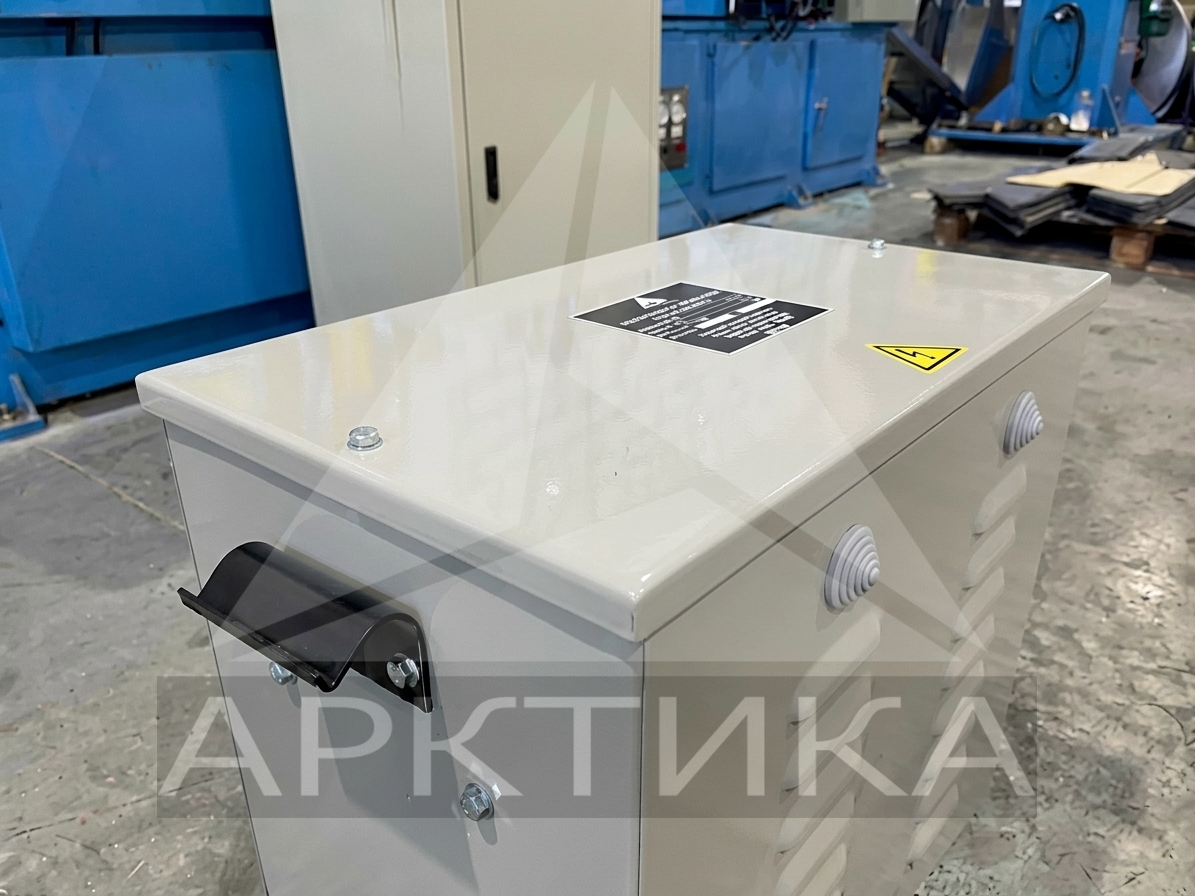

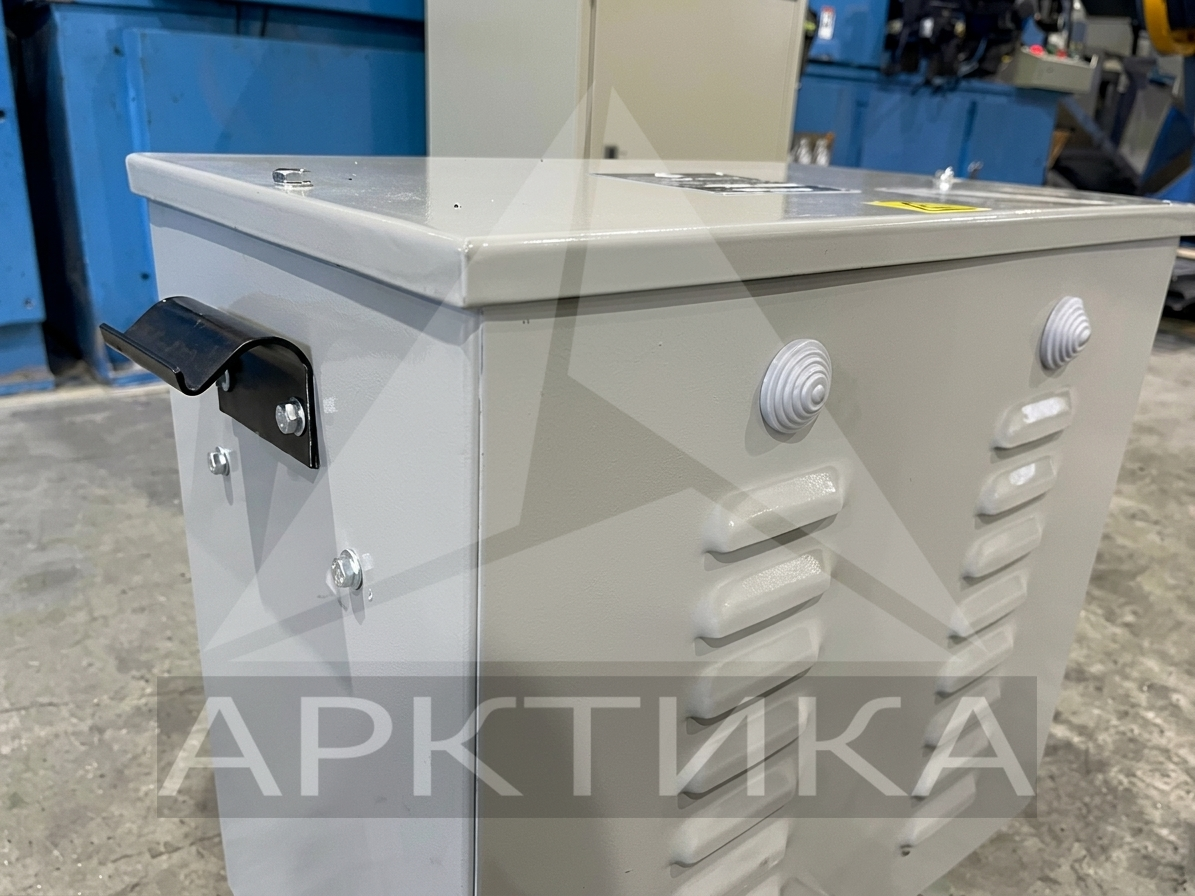

• металлический корпус.

Конструктивное исполнение:

• Трансформаторы изготавливаются в металлическом корпусе со степенью защиты IP21

• По способу монтажа трансформаторы относятся к стационарным.;

• Класс нагревостойкости изоляции обмоток - В

• Катушки трансформатора выполнены медным обмоточным проводом.;

Условия эксплуатации:

• Диапазон температур окружающей среды от - 45 0С до +40 0С;

• Относительная влажность воздуха при температуре 25 0С не более 80 %;

• Высота над уровнем моря не более 1000 м;

• Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию.

• Ударные нагрузки не допускаются.

• Режим работы продолжительный.

Как купить, заказать:

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляный силовой трансформатор в Барнауле и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;

• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

• измерение напряжения короткого замыкания;

• измерение потерь при нагрузке;

• измерение потерь тока холостого хода;

• испытания диэлектрической прочности изоляции;

• испытание на нагрев;

• испытание на короткое замыкание;

• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
