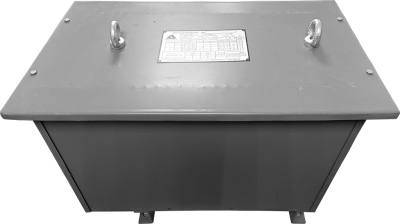

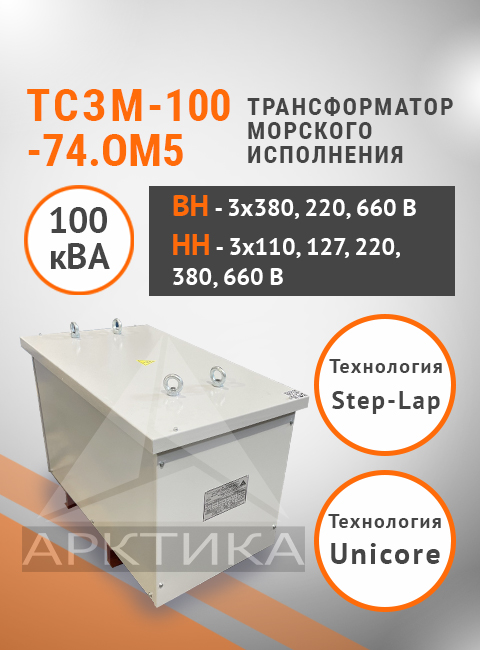

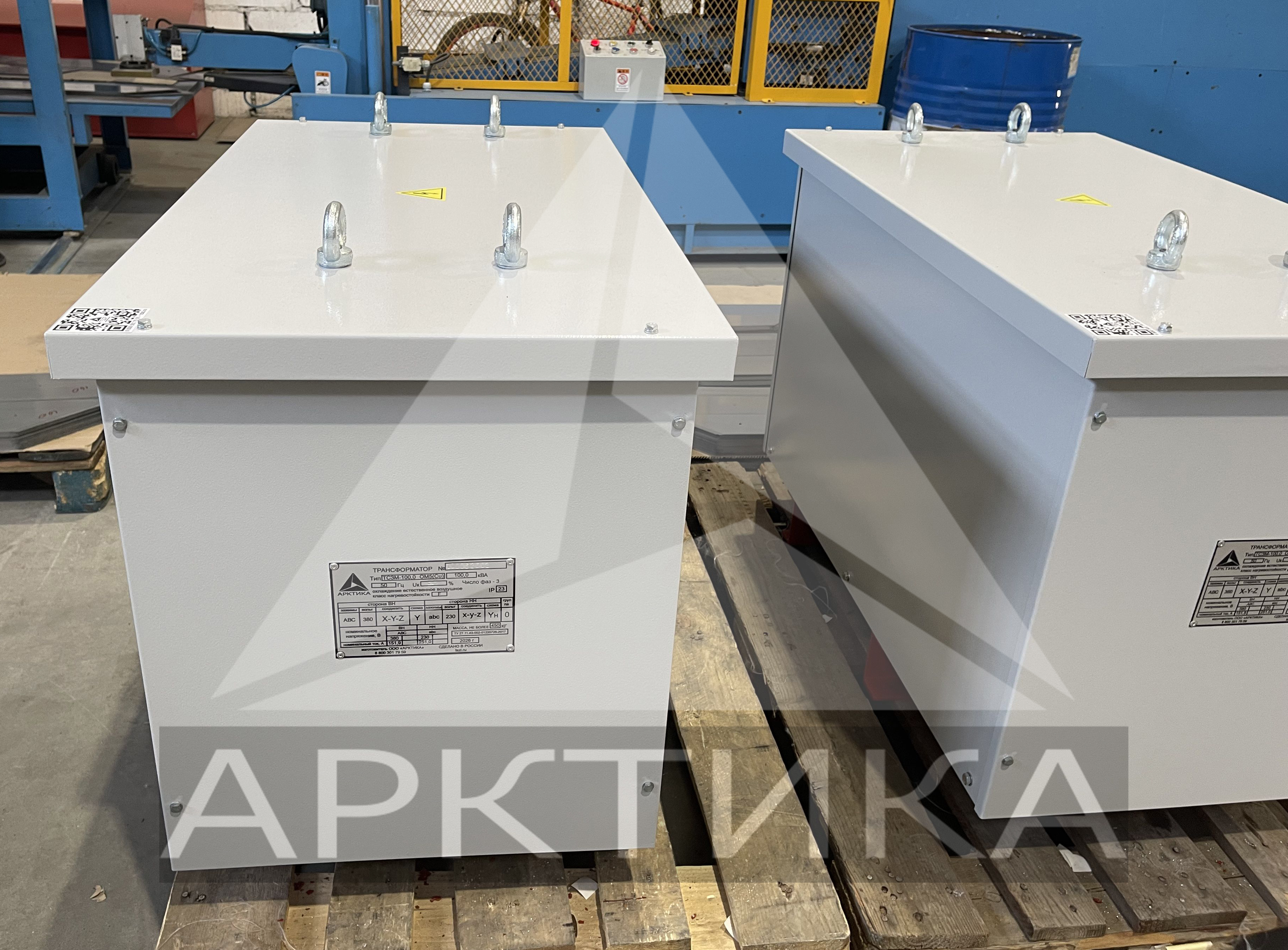

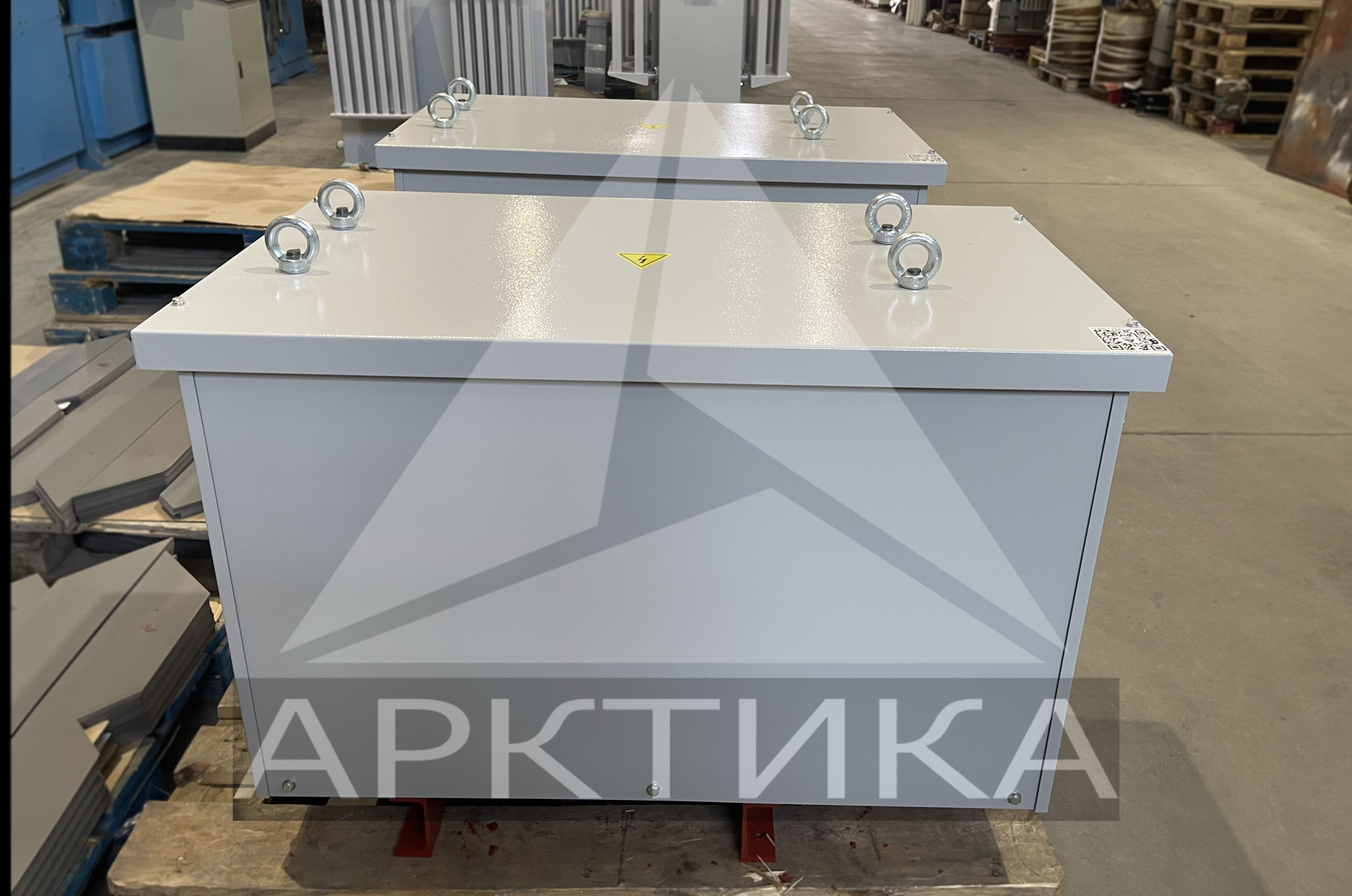

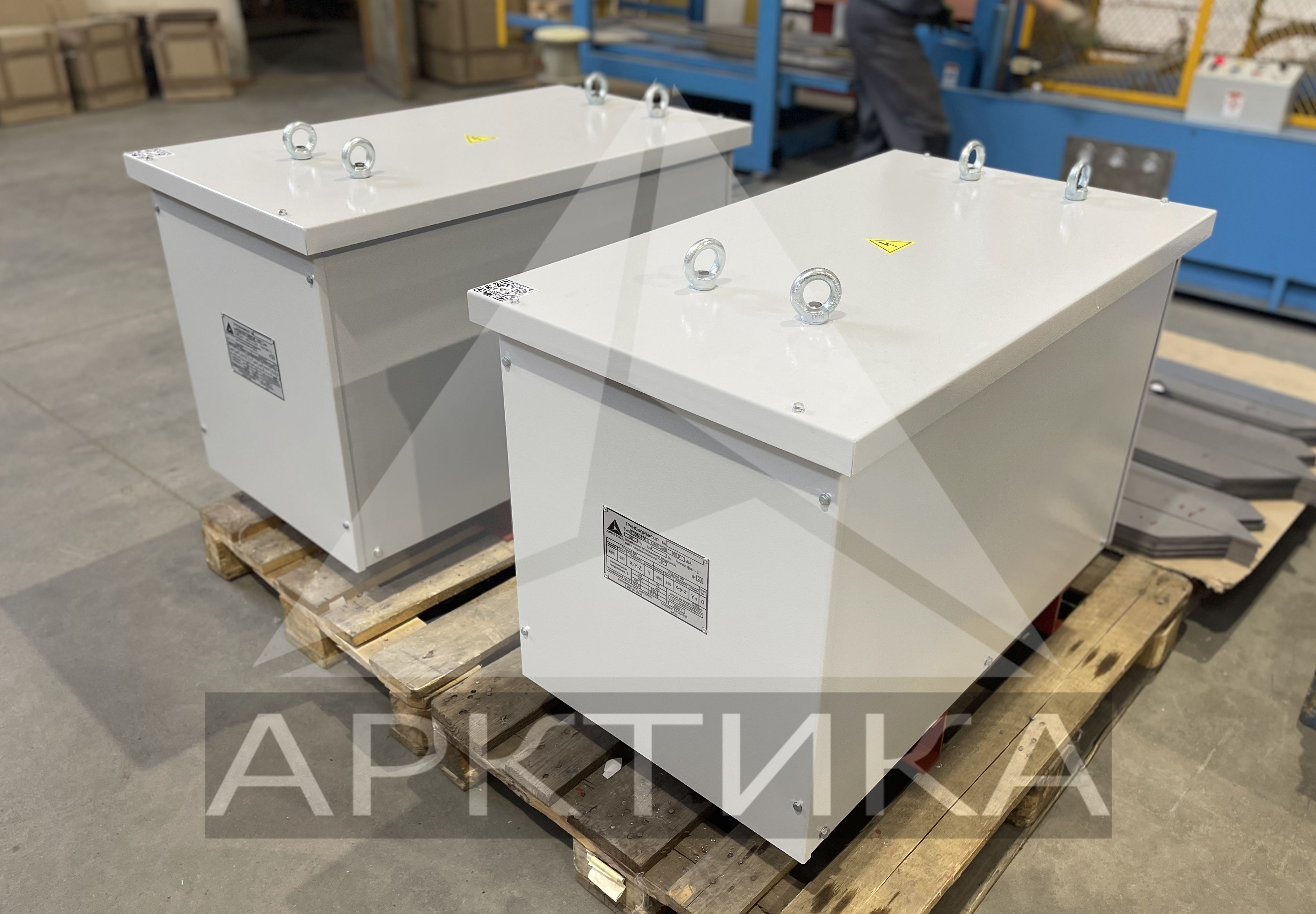

Понижающий трансформатор ТСЗМ 100-74.ОМ5 морского исполнения

ТСЗМ-100-74.ОМ5:

Трехфазный трансформатор ТСЗМ-100-74.ОМ5 используется для преобразования напряжения в сырых и влажных помещениях. Оборудование используется в сетях переменного тока, напряжением до 660 В и частотой 50/60 или 400/500 Гц на судах морского и речного флота неограниченного района плавания.

Конструкция трансформатора ТСЗМ-100-74.ОМ5:

• Магнитопроводы трансформаторов изготовлены из электротехнической стали;
• Обмотки трансформаторов многослойные, выполнены алюминиевым проводом;
• Кабели ВН и НН у трансформаторов подводятся к контактным зажимам через уплотнительные сальники, расположенные в стенках бака;
• В трансформаторах применяются скобы для крепления кабелей;
• В нижней части трансформаторов имеются отверстия для крепления их на месте установки.

Степень защиты подразумевает эксплуатацию на плав. сооружениях, где требуется защита от брызг, образования конденсата. Степень защиты оболочки IP23. Обмотки выполнены из медного провода покрытого специальным водостойким лаком.Трансформаторы изготавливаются на любые напряжения 660, 380, 230, 127, 42 В и др. с промышленной частотой 50(60) Гц.

Трансформаторы соответствуют ГОСТ Р 52719-2007.Гарантийный срок эксплуатации более - 25 лет.

Условные обозначения:

Т- трансформатор трехфазный.

СЗ – охлаждение естественное воздушное при защищенном исполнении.

М – трансформатор предназначен для морских и речных судов, ОМ5.

Преимущества трансформаторов ТСЗМ от завода «Арктика»:

• трансформаторы ТСЗМ могут изготавливаться со степенью защиты IP21, IP23, по запросу с IP54. IP21 - позволяет допускать влажный воздух и капли падения на трансформатор. IP23 - допускает тонкие струи под 60°С по направлению к трансформатору.
• обмотки трансформаторов многослойные, могут выполняться алюминиевым или медным проводом АПСД или ПСД со стеклянной изоляцией по запросу покупателя;
• для дополнительной защиты обмоток трансформаторов и токопроводимых частей используется специальный эликтролизационный компаунд с термостойкостью до 250°С. Компаунд не набухает в воде, набухаемость при 50°С не более 0,9%.
• обмотки трансформатора отличаются грибоустойчивостью. Способ обмотки таких трансформаторов отличается более плотной намоткой.
• осуществляется двойная пропитка эликтролизационным кремнеорганическим термостойким лаком.
• для магнитопровода применяется высококачественная сталь 3106 толщиной 0,35 мм;
• в трансформаторах применяются скобы для крепления кабелей;
• у трансформаторов мощностью до 63 кВА включительно потребитель имеет возможность производить переключение схемы со “звезды” на “треугольник”.

Условия эксплуатации:

• Трансформаторы предназначены для длительной работы при окружающей температуре от -40°С до +45°С при относительной влажности воздуха 98% при 40°С, а также кратковременно при влажности 100% и температуре 35°С с конденсацией влаги. Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет;
• Трансформатор марки ТСЗМ не предназначен для использования в химически активной среде;
• Трансформатор ТСЗМ безотказно работает при наклоне судно до 15° длительно и 30° до 3 мин. Трансформатор ТСЗМ работает и при качке с наклоном судна 45° и периодом до 16 сек;
• Трансформатор ТСЗМ исправно работает только в окружающей среде не являющейся взрывоопасной и не содержащей пыли в концентрациях, снижающих параметры изделий в недопустимых пределах;
• Высота установки трансформатора ТСЗМ над уровнем моря, не должна превышать 1000 метров.
• Полный средний ресурс трансформаторов не менее 120000 часов, календарный срок службы ; не менее 25 лет.

Как купить, заказать:

На нашем заводе вы можете купить, заказатьтрансформаторы многоцелевые ТСЗМ морского исполнения различной мощности. Индивидуально могут быть выпущены трансформаторы нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать трансформаторы многоцелевые ТСЗМ морского исполнения и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования.

Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Контроль качества

Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

• измерение сопротивления обмоток;
• измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
• измерение напряжения короткого замыкания;
• измерение потерь тока холостого хода;
• испытания диэлектрической прочности изоляции;
• измерение пробивного напряжения трансформаторного масла;
• измерение уровня шума.

Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии.

Преимущества трансформаторов завода «Арктика»:

• технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора
• уменьшение электрических потерь
• улучшение качества отпускаемой энергии
• полная герметичность масляного бочка с отсутствием контакта с воздухом;
• отсутствие маслорасширителей;
• наличие клапана предохранительного типа для компенсации избыточного давления.
• порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
