Анализ работы трансформатора в режиме холостого хода

Анализ работы трансформатора в режиме холостого хода

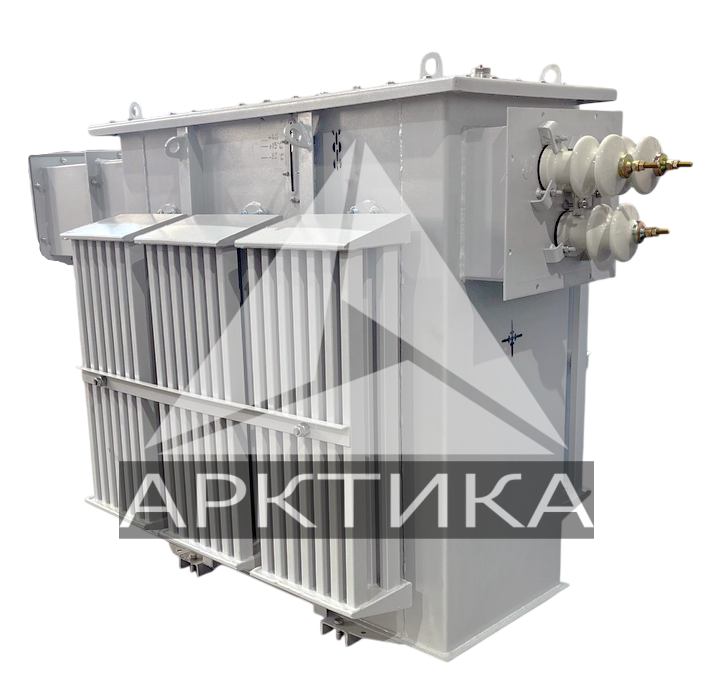

Испытание на потери холостого хода — это диагностическая процедура, проводимая на силовом трансформаторе, при которой к нему подаётся номинальное напряжение без подключения нагрузки. Данный метод позволяет оценить эксплуатационные характеристики трансформатора в условиях, близких к режиму минимальной нагрузки, и является ключевым для проверки состояния его магнитной системы.

Суть и цели испытания

В основе теста лежит измерение потерь мощности в магнитопроводе (сердечнике), которые складываются из потерь на гистерезис и вихревые токи. Эти потери напрямую связаны с током возбуждения — током, который создаёт магнитный поток в сердечнике. Таким образом, основными задачами испытания являются:

• Количественная оценка потерь в сердечнике для проверки их соответствия проектным нормам и паспортным данным.
• Определение величины и характеристик тока намагничивания, что служит индикатором качества сборки и материалов сердечника.
• Диагностика дефектов магнитопровода, таких как повреждение изоляции между листами электротехнической стали, их неплотное прилегание, короткозамкнутые витки или проблемы с крепёжными элементами.
• Выявление неисправностей, связанных с неправильным заземлением или гармоническими искажениями в сети, влияющими на работу сердечника.

Методика проведения испытаний

Тест выполняется на отключённом от сети трансформаторе во время приёмо-сдаточных работ, ввода в эксплуатацию или в рамках планового технического обслуживания.

Необходимое оборудование и подготовка:

• Комплект измерительных приборов: вольтметр, амперметр, ваттметр.
• Регулируемый источник переменного напряжения номинальной частоты.
• Средства защиты и заземления.
• Перед началом работ трансформатор должен быть полностью обесточен и изолирован. Испытуемая обмотка подключается к источнику напряжения, в то время как все другие обмотки остаются разомкнутыми.

Порядок действий:

• На первичную обмотку плавно подаётся переменное напряжение, которое постепенно повышается до номинального значения.
• Фиксируются показания приборов: входное напряжение, сила тока и потребляемая мощность.
• На основе полученных данных рассчитываются фактические потери холостого хода и ток намагничивания.

Критерии оценки и практические рекомендации

Результаты считаются удовлетворительными, если измеренные потери в сердечнике и ток намагничивания не превышают значений, указанных в стандартах, технических условиях завода-изготовителя или на паспортной табличке трансформатора.

Для обеспечения точности и достоверности результатов следует придерживаться следующих правил:

• Качество питающего напряжения: Источник должен обеспечивать стабильное синусоидальное напряжение без гармонических искажений, которые могут исказить результаты измерений.
• Учёт температурного фактора: Испытания рекомендуется проводить при стабильной температуре окружающей среды, так как она может влиять на электрическое сопротивление материалов.
• Регулярность проведения: Сравнение результатов периодических испытаний позволяет отслеживать динамику состояния трансформатора и выявлять развивающиеся дефекты на ранней стадии.
• Квалификация персонала: Работы должны выполняться подготовленными специалистами, строго соблюдающими правила техники безопасности.

Испытание на потери холостого хода — это незаменимый инструмент для оценки технического состояния силового трансформатора. Строгое следование отработанной методике, точная фиксация результатов и их последующий анализ позволяют своевременно выявлять скрытые дефекты, гарантировать эффективную работу оборудования и повышать общую надёжность энергосистемы.
