ТМ 400

Скачать опросный лист Сертификат

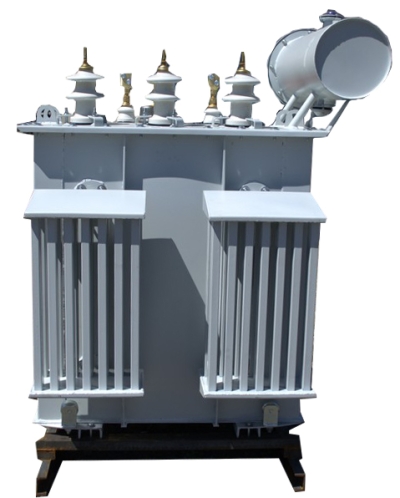

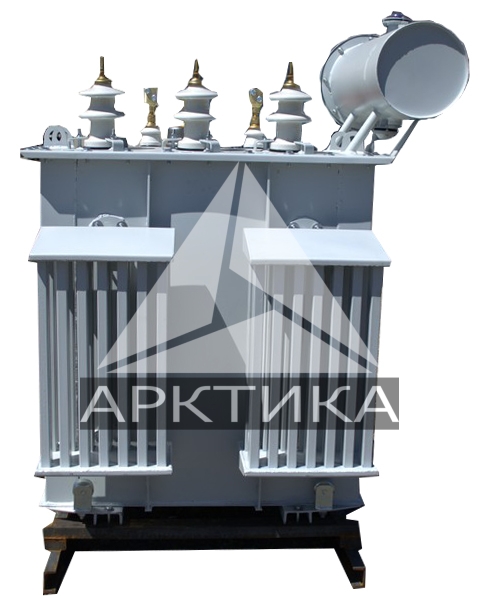

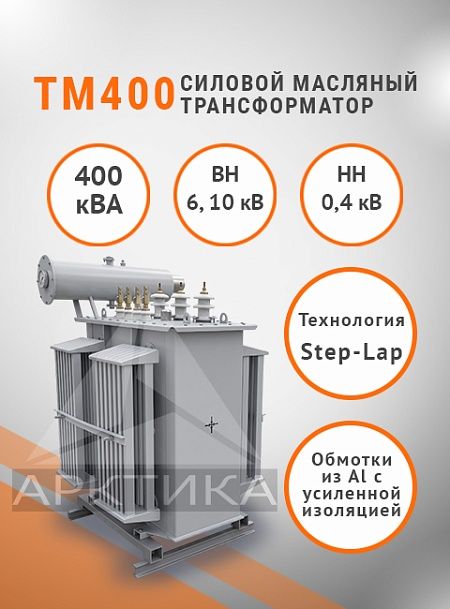

Силовой (распределительный) масляный трансформатор ТМ-400 нашел широкое применение в 6 и 10 кВ электросетях для понижения высокого напряжения питающей сети до нужного уровня потребления.

Составляющие ТМ-400: бак с радиаторами, расширительный бак, крышка для бака, активная часть. Так же бак снабжен пластиной для заземления трансформатора, а так же пробкой для взятия пробы масла. Маслостойкая резина является материалом, из которого изготовлены все уплотнения трансформатора. Стенки бака ТМ-400 выполнены из стального листа толщиной 2-3,5 мм.

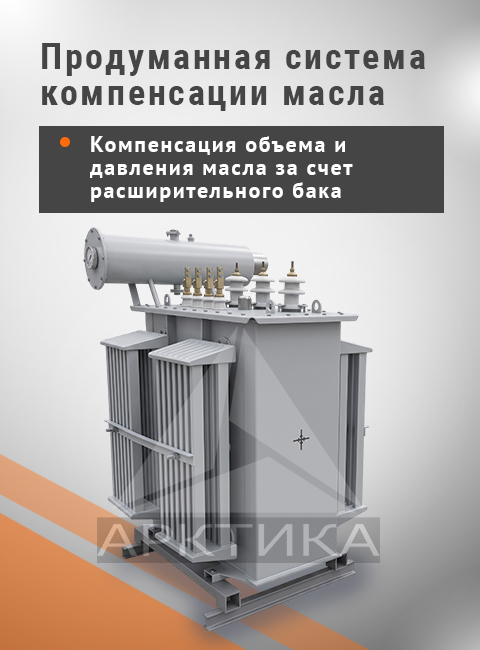

В трансформаторах серий ТМ изменение объема масла внутри бака компенсируется за счет сообщения с окружающей средой через расширитель, снабженный масляным затвором с воздухоосушителем. Уровень масла можно проследить с помощью указателя на боковой крышке расширителя.

Обмотки ТМ-400 сделаны из алюминиевых обмоточных проводов, межслойная изоляция – из кабельной бумаги.

Трансформатор ТМ-400 с габаритами 1335х1020х1547 и мощностью 400 кВА имеет полную массу - 1500 кг. Масса масла при этом 320 кг. Потери короткого замыкания – 5400 Вт, напряжение короткого замыкания – 4,5%, потери холостого хода – 770 Вт.

L, мм 1335
B, мм 1020
H, мм 1545
Масса масла, кг 320
Полная масса, кг 1500
Потери короткого замыкания, Вт 5400
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 770
