Как работают силовые трансформаторы: принцип действия и значение в энергосистеме

Вы когда-нибудь задумывались, почему лампочка в вашем доме горит ровно, хотя от электростанции до розетки — сотни километров? Ответ прост: эту магию обеспечивают силовые трансформаторы. Без них передача электроэнергии на дальние расстояния превратилась бы в фантастику. Давайте разберемся, как устроен этот незаметный герой энергосистемы.

В основе работы любого трансформатора лежит явление электромагнитной индукции. Представьте: на первичную обмотку подается переменный ток, который создает в магнитопроводе переменный магнитный поток. Этот поток, в свою очередь, наводит электродвижущую силу во вторичной обмотке.

Ключевой момент: напряжение на выходе зависит от соотношения числа витков в обмотках. Меняя это соотношение, можно как повышать, так и понижать напряжение. Именно поэтому силовые трансформаторы называют «сердцем» любой энергосистемы.

Устройство силового трансформатора: что внутри?

Конструктивно устройство силового трансформатора кажется простым, но за этой простотой скрывается инженерная точность. Основные элементы:

• Магнитопровод (сердечник) — изготавливается из тонких листов электротехнической стали. Его задача — замыкать магнитный поток и снижать потери на вихревые токи.
• Обмотки — медные или алюминиевые проводники. Первичная обмотка подключается к источнику, вторичная — к нагрузке. Между витками обязательно есть изоляция.

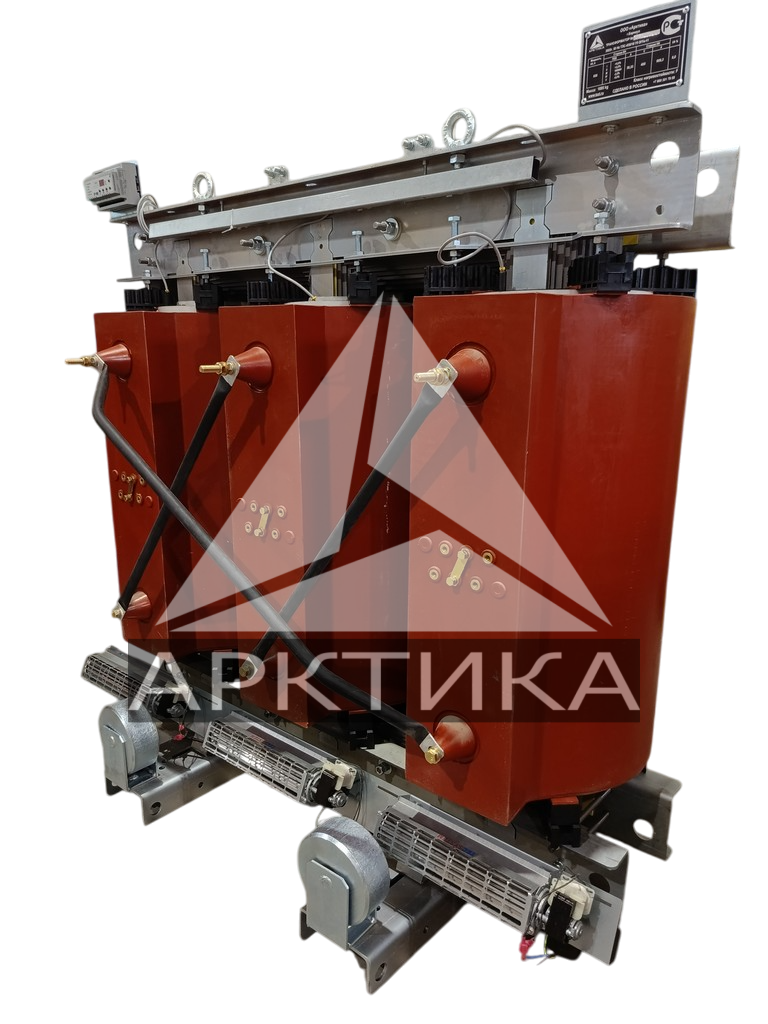

• Бак и система охлаждения — для масляных трансформаторов это герметичный бак с трансформаторным маслом, которое отводит тепло. Сухие трансформаторы охлаждаются воздухом.
• Вводы и изоляторы — для подключения к сети высокого и низкого напряжения.
• Устройства регулирования напряжения (РПН и ПБВ) — позволяют менять коэффициент трансформации под нагрузкой или без нее.

Все элементы связаны в единую систему. Если хоть один узел выйдет из строя, вся система может дать сбой. Поэтому работа трансформатора требует постоянного контроля.

Принцип действия: шаг за шагом

Давайте разложим принцип действия по полочкам:

1. На первичную обмотку подается переменное напряжение.
2. В магнитопроводе возникает переменный магнитный поток.
3. Этот поток пронизывает витки вторичной обмотки.
4. За счет электромагнитной индукции во вторичной обмотке появляется ЭДС.
5. При подключении нагрузки во вторичной цепи возникает ток.
6. Система охлаждения отводит выделившееся тепло.

Коэффициент трансформации определяется как отношение числа витков первичной обмотки к числу витков вторичной. Если витков во вторичной обмотке больше — напряжение повышается, если меньше — понижается.

Виды и классификация силовых трансформаторов

По типу охлаждения силовые трансформаторы делятся на две большие группы:

По количеству фаз различают однофазные и трехфазные трансформаторы. В энергосистеме чаще всего применяются трехфазные, так как они компактнее и экономичнее.

По числу обмоток: двухобмоточные и трехобмоточные. Трехобмоточные позволяют питать потребителей с разными уровнями напряжения от одного устройства.

Режимы работы трансформатора

Работа трансформатора может протекать в нескольких режимах:

• Холостой ход — вторичная обмотка разомкнута. Ток в первичной обмотке минимален, потери минимальны.
• Нагрузочный режим — нормальный режим, когда к вторичной обмотке подключена нагрузка.
• Короткое замыкание — вторичная обмотка замкнута. Это аварийный режим, при котором токи могут превышать номинальные в десятки раз.

Именно поэтому система защиты так важна. Реле и автоматика должны мгновенно отключить трансформатор при коротком замыкании, чтобы избежать разрушения обмоток.

Значение в энергосистеме: почему без них никуда?

Представьте, что электростанция вырабатывает электроэнергию напряжением 10–20 кВ. Передать ее на тысячи километров при таком напряжении невозможно — потери будут колоссальными. Решение простое: повысить напряжение до 110, 220, 500 или даже 750 кВ с помощью повышающих трансформаторов.

Затем, ближе к потребителю, напряжение снова понижается — до 10 кВ, потом до 0,4 кВ. Так силовые трансформаторы обеспечивают передачу электроэнергии с минимальными потерями. Это и есть их ключевое значение в энергосистеме.

Кстати, КПД современных силовых трансформаторов достигает 99,5%. Впечатляет, правда?

Как выбрать силовой трансформатор

При выборе устройства важно учитывать несколько критериев:

• Мощность — должна покрывать расчетную нагрузку с запасом.
• Тип охлаждения — масляный или сухой. Для помещений с повышенными требованиями к пожарной безопасности лучше подойдут сухие трансформаторы.
• Напряжение — номинальные значения обмоток ВН и НН должны соответствовать сети.
• Схема соединения обмоток — звезда, треугольник, зигзаг.
• Условия эксплуатации — температура, влажность, наличие агрессивных сред.

Не стоит забывать и о системе защиты. Современные трансформаторы оснащаются газовыми реле, температурными датчиками и устройствами контроля влажности масла.

Обслуживание и диагностика

Чтобы работа трансформатора оставалась надежной долгие годы, необходимо регулярное обслуживание. Что проверяют специалисты?

• Уровень и качество трансформаторного масла (для масляных трансформаторов).
• Сопротивление изоляции обмоток.
• Состояние вводов и контактных соединений.
• Работу системы охлаждения.
• Показания газового реле.

Современные методы диагностики, такие как анализ растворенных газов (DGA) и частотный отклик (SFRA), позволяют выявить неисправности на ранней стадии без вскрытия бака.

Частые вопросы о силовых трансформаторах

Чем отличаются сухие и масляные трансформаторы?
Основное отличие — в типе охлаждения и изоляции. Масляные более мощные и допускают перегрузки, но требуют обслуживания масла. Сухие безопаснее и экологичнее, но ограничены по мощности.

Как часто нужно обслуживать силовой трансформатор?
Для масляных трансформаторов — не реже одного раза в год. Для сухих — раз в 2–3 года. Внеплановые проверки проводятся после аварийных ситуаций.

Можно ли заменить трансформатор без изменения схемы подстанции?
Иногда да, если параметры нового устройства совпадают с прежним. Но чаще требуется пересчет нагрузок и проверка совместимости с существующей системой защиты.

Заключение

Силовые трансформаторы — это не просто металлические ящики с обмотками. Это сложные электромагнитные устройства, от которых зависит стабильность всей энергосистемы. Понимание их принципа действия и устройства помогает правильно выбирать, эксплуатировать и обслуживать оборудование.

Помните: надежная работа трансформатора — залог бесперебойного электроснабжения. А значит, и вашего комфорта.
