Методы охлаждения трансформаторов сухого типа

Барнаульский трансформаторный завод "Арктика" давно зарекомендовал себя как надежный и качественный производитель трансформаторного оборудования. Осуществляем доставку по всей России и странам ближнего зарубежья. Оставляйте заявку по телефону 8 800 301 79 59 или на электронную почту transformator1@ruteh.ru.

Трансформаторы сухого типа снижают напряжение обычной силовой цепи. Это действие генерирует большое количество тепла путем передачи энергии между цепями переменного тока, что требует методов охлаждения. Поддержание трансформаторов при умеренных температурах сохраняет их целостность, помогая им оставаться функциональными дольше.

Различные методы охлаждают эти трансформаторы, каждый из которых подходит для разных применений. Понимание методов охлаждения сухого типа имеет решающее значение для обеспечения оптимальной работы трансформаторов, их безопасности и снижения потерь энергии.

Трансформаторы сухого типа

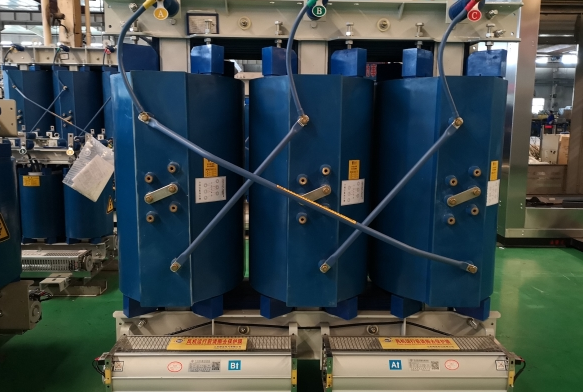

Трансформатор сухого типа имеет высокое напряжение с одной стороны и низкое напряжение с другой, используя методы воздушного охлаждения для рассеивания тепла из охлаждающих каналов, забирая холодный воздух из нижних вентиляционных отверстий и выталкивая горячий воздух через верхние вентиляционные отверстия. Трансформатор использует воздух вместо жидкости для охлаждения и твердые изоляционные материалы, такие как смола или эпоксидная смола.

Ключевые особенности этих трансформаторов включают в себя:

• Безопасность: Поскольку эти трансформаторы не содержат легковоспламеняющихся жидкостей, они безопаснее в использовании, менее пожароопасны и оказывают меньшее воздействие на окружающую среду.

• Универсальность: Сухие трансформаторы используются в помещениях, таких как больницы, школы и коммерческие здания, поскольку они не выделяют вредных газов и работают бесшумно. Любые наружные установки должны быть защищены сертифицированным корпусом и использоваться только в условиях умеренной жары и влажности.

Методы охлаждения сухого трансформатора

Охлаждение трансформатора происходит как внутри, так и снаружи устройства. Внутреннее охлаждение фокусируется на естественной тенденции рассеивания тепла в области с более низкой температурой без какого-либо активного вмешательства, в то время как внешнее охлаждение активно вытесняет тепло из корпуса трансформатора.

Для сухих трансформаторов обычно используются два метода: естественное воздушное охлаждение и принудительное воздушное охлаждение:

Естественное воздушное охлаждение

Когда трансформатор использует естественное воздушное охлаждение, он полагается на естественную циркуляцию воздуха для удаления воздуха с его поверхности. Конструкция позволяет теплу выходить в окружающий воздух без использования вентиляторов или насосов. Это простой, широко используемый метод.

При работе трансформатора тепло генерируется за счет электрических потерь в сердечнике и обмотках. Поскольку это тепло нагревает воздух вокруг трансформатора, он теряет плотность и создает естественный конвекционный поток. Пока этот теплый воздух поднимается, более холодный воздух из окружающей среды движется, чтобы заменить его, создавая непрерывный цикл движения воздуха вокруг трансформатора. Движение воздуха является полностью естественным и не требует дополнительных механических систем для рассеивания теплого воздуха.

Трансформатор часто находится в хорошо проветриваемом помещении с постоянным потоком воздуха. Этот метод прост и надежен, в нем нет подвижных частей, которые могут сломаться, поэтому он требует минимального обслуживания. Он тихий и лучше всего подходит для трансформаторов с низкими характеристиками. Естественное воздушное охлаждение хорошо подходит для применений, требующих более низкого напряжения и силы тока.

Принудительное воздушное охлаждение

Принудительное воздушное охлаждение использует вентиляторы или воздуходувки для обдува катушек трансформатора. Оно улучшает охлаждение, что делает его эффективным методом обработки более высоких нагрузок в трансформаторах. Принудительное охлаждение эффективно в различных средах, но качество окружающего воздуха и температура окружающей среды должны быть умеренными, чтобы поддерживать оптимальную работу системы охлаждения.

Вентиляторы в этом методе охлаждения могут быть осевыми или центробежными, в зависимости от ограничений пространства и требований к конструкции. Когда воздух проталкивается через сердечник и обмотки трансформатора, тепло рассеивается. Этот поток может быть направлен вертикально или горизонтально и, в некоторых конструкциях, может включать каналы или воздуховоды для более эффективного направления воздушного потока.

Эти системы часто используют датчики температуры, которые контролируют трансформатор в режиме реального времени. Они могут подключаться к системе управления, которая регулирует вентиляторы и активируется, когда температура трансформатора превышает определенный порог. Таким образом, датчики оптимизируют использование энергии и снижают ненужный износ вентиляторов. Интеграция датчиков с системами контроля и сбора данных позволяет осуществлять ретрансляцию данных в режиме реального времени и удаленный мониторинг с анализом тенденций изменения температуры трансформатора.

Сравнение и соображения по выбору

При выборе метода охлаждения для сухого трансформатора важно оценить три ключевых аспекта. Во-первых, необходимо проанализировать эффективность теплопередачи каждого варианта, поскольку это напрямую влияет на работоспособность устройства. Во-вторых, следует учитывать шумовые характеристики системы охлаждения, отдавая предпочтение более тихим решениям, если уровень шума критичен для места установки. И наконец, нужно убедиться в полной совместимости выбранной системы охлаждения с конструкцией конкретного трансформатора.
