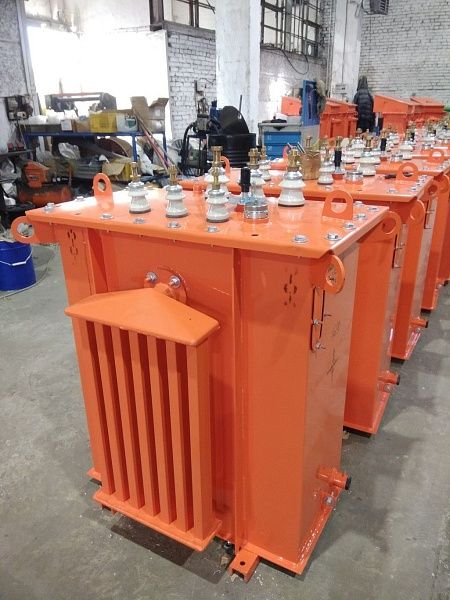

Масляный прогревочный трансформатор ТМТО-80

Заказать

Трехфазный масляный трансформатор ТМТО-80/0,38-У1 отвечает за преобразование электрической энергии в составе трансформаторной подстанции КТПТО, которая используется для термической обработки бетона и грунта, непостоянного освещения в условиях умеренного климата, а также для питания инструмента от сети. Диапазон окружающей температуры воздуха - 45ºС/+ 10ºС.

Окружающая среда для работы трансформатора ТМТО-80/0,38-У1 – невзрывоопасная и не химически активная, содержание пыли в допустимых пределах, отсутствие тряски, ударов, вибрации. Высота установки над уровнем моря до 1км.Частота номинальная – 50 Гц. Схемы и группы соединений: У/У-0.

Чтобы отрегулировать напряжение в обмотке среднего напряжения (СН) нужно добиться полного отключения трансформатора (ПБВ).

Средний объем прогреваемого бетона масляным трансформатором ТМТО - 45 м3.

Преимущества ТМТО-80 от завода «Арктика

1.Увеличено сечение обмоточных проводов как на обмотках НН, так и на обмотках ВН, что позволило уменьшить плотность тока, тем самым уменьшить нагрев трансформатора при работе с 78 до 54 градусов;

2. Усовершенствована технология намотки обмоток ВН;

3. Установлен переключатель напряжения ПБВ российского производства полностью исключающий возможность перенапряжений

4. Используется обмоточный провод российского производства (не КИТАЙ!);

5. На КТПТО-80.0 установлена активная защита с тепловым реле и расцепителем по питанию. Таким образом, при нагреве масла до 100 градусов, замыкает термореле и подается питание на расцепитель, при его срабатывании снимается питание с автомата и загорается лампочка перегрев, находящаяся на приборной панели;

6. Исключен свободный доступ к концевому выключателю для принудительного его замыкания.

7. Баки изготовлены из 3 мм стали.

8. Непрерывная работа без перегрева, коэффициент использования под нагрузкой 100%.

9. Тепловое реле для защиты от перегрева в случае перегрузки трансформатора.

Общий чертеж:

Контроль испытания:

Сборка трансформатора с последующими контрольными испытаниями.

1. Измерение сопротивления обмоток;

2. Измерение коэффициента трансформации измерение и контроль группы соединения обмоток;

3. Измерение напряжения короткого замыкания;

4. Измерение потерь при нагрузке;

5. Измерение потерь тока холостого хода;

6. Испытания диэлектрической прочности изоляции;

7. Испытание на стойкость к грозовому импульсному напряжению;

8. Испытание на нагрев;

9. Испытание на короткое замыкание;

10. Измерение уровня шума.

Графики:

графики

Как купить, заказать:

На нашем заводе вы можете купить, заказать масляную прогревочную подстанцию различной мощности. Индивидуально может быть выпущено оборудование нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках.

Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать масляную прогревочную подстанцию и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 3852 59 58 46, а также отправить заявку на электронную почтуtransformator1+295934587@ruteh.ru

О заводе:

Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.

Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.

Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.

Преимущества трансформаторов завода «Арктика»:

  • технология сборки магнитопроводов StepLap позволяет снизить потери холостого хода, а также массогабаритные характеристики трансформатора

  • уменьшение электрических потерь

  • улучшение качества отпускаемой энергии

  • полная герметичность масляного бочка с отсутствием контакта с воздухом;

  • отсутствие маслорасширителей;

  • наличие клапана предохранительного типа для компенсации избыточного давления.

  • порошковая окраска корпуса надежно защищает от коррозии.

Гарантии производителя:

Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.

Также Вас могут заинтересовать:

https://tszi.ru/catalog/transformatory_dlya_progreva_betona_i_grunta/

https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/

https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/

Номинальная мощность, кВА 80
Напряжение сети, В 380
Частота, Гц 50
Схемы и группы соединений У/У-0
Ток холостого хода, А 3
Выходные напряжения, В 55,65,75,85,95
Допустимые фазные токи, А при напряжениях, В 55,65–520; 75,85,95–471
Режим работы длительный
Степень защиты IP22
Габаритные размеры, мм 1020х560х1020
Масса, не более, кг 700
Средний объем прогреваемого бетона 45 м3
