Высоковольтные трансформаторы: назначение, виды и применение

Высоковольтные трансформаторы и сопутствующее оборудование используются в электросетях напряжением выше 1 кВ. Они помогают принимать, передавать, распределять и преобразовывать электроэнергию на подстанциях, промышленных предприятиях, объектах ЖКХ, в торговых комплексах и инфраструктурных системах.

Простыми словами, такое оборудование обеспечивает путь электроэнергии от источника до конечного потребителя. Оно помогает поддерживать нужный уровень напряжения, защищает сеть от аварий и позволяет безопасно отключать отдельные участки для ремонта.

Для чего нужны высоковольтные трансформаторы

Главная задача высоковольтного трансформатора — изменить уровень напряжения в сети. Например, на подстанции он может понизить напряжение с 6 или 10 кВ до 0,4 кВ, необходимого для питания оборудования, освещения, офисных и производственных помещений.

Однако надёжная работа сети зависит не только от трансформатора. Вместе с ним на объекте используются выключатели, разъединители, измерительные устройства, изоляторы и средства защиты. Они управляют подачей электроэнергии, контролируют параметры сети и предотвращают повреждение оборудования.

Высоковольтные трансформаторы и связанные с ними устройства выполняют следующие функции:

• принимают электроэнергию от питающей линии;

• понижают или повышают напряжение;

• передают энергию между участками сети;

• отключают повреждённые линии и оборудование;

• защищают сеть от коротких замыканий и скачков напряжения;

• измеряют ток, напряжение и нагрузку;

• обеспечивают безопасное проведение ремонтных работ.

Если оборудование подобрано неправильно или обслуживается нерегулярно, возрастает риск перебоев в электроснабжении, повреждения техники и внеплановых затрат на ремонт.

Из чего состоит высоковольтный трансформатор

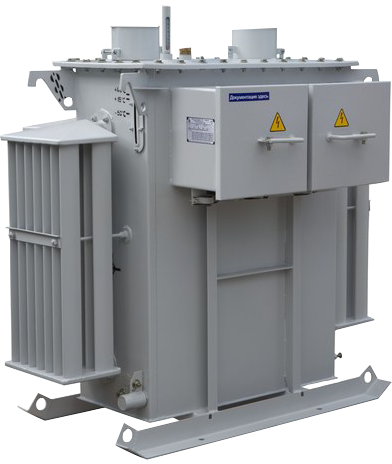

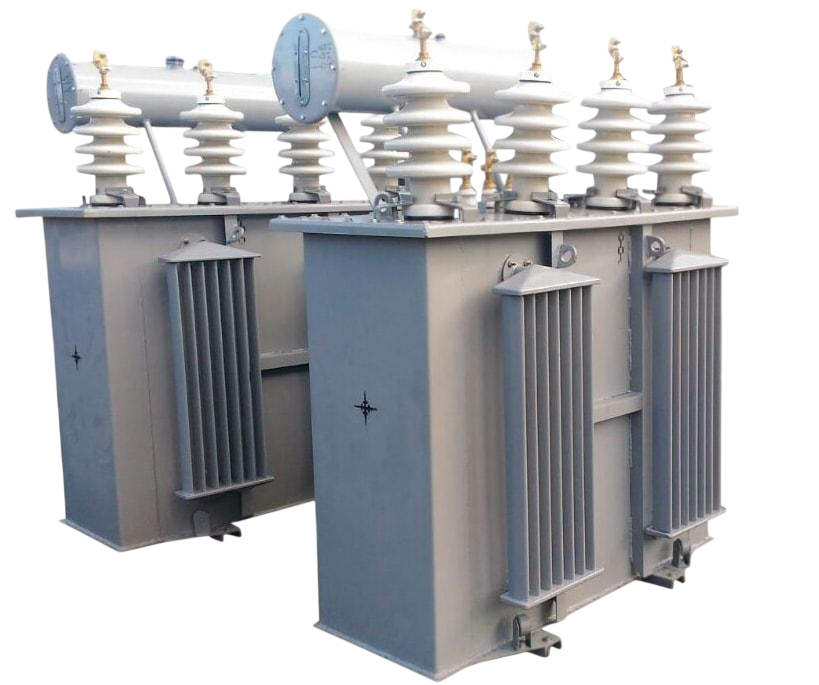

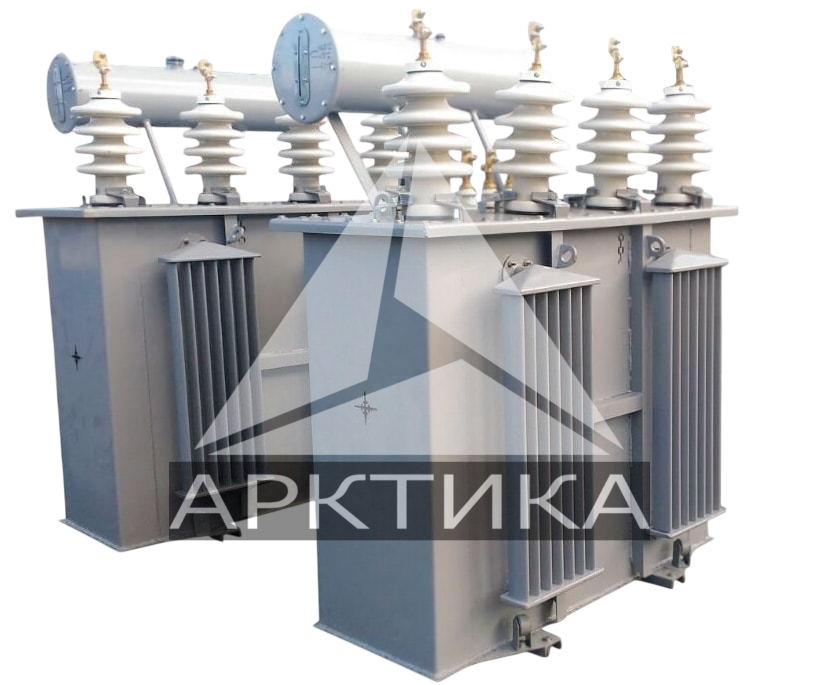

Сам трансформатор состоит из магнитопровода, обмоток, изоляции, вводов, бака и системы охлаждения. В масляных моделях трансформаторное масло одновременно выполняет изоляционную и охлаждающую функции.

Для работы в составе подстанции трансформатор дополняется другими элементами электрической системы.

Токоведущие части — это шины, контакты, кабельные выводы, клеммы и проводники, по которым проходит электрический ток. Они должны выдерживать рабочую нагрузку, нагрев и возможные токи короткого замыкания.

Изоляция предотвращает пробой между токоведущими частями и заземлёнными металлическими конструкциями. В зависимости от конструкции применяются воздух, масло, элегаз, вакуумные камеры, фарфор, стекло, полимерные материалы и другие изоляционные среды.

Коммутационные устройства позволяют включать, отключать и переключать цепи. К ним относятся выключатели, разъединители, заземлители, приводы и блокировки.

Системы защиты и автоматики контролируют состояние сети. При коротком замыкании, перегрузке или опасном перенапряжении они передают команду на отключение повреждённого участка, чтобы сохранить работоспособность остальной части объекта.

Какие устройства работают с трансформатором

Высоковольтный трансформатор является основным элементом подстанции, но безопасная и стабильная работа возможна только вместе с защитными, коммутационными и измерительными устройствами.

Выключатели и разъединители

Выключатель отключает электрическую цепь под нагрузкой, а при аварии способен разорвать цепь даже при токе короткого замыкания. В зависимости от условий применяются вакуумные, элегазовые и другие типы выключателей.

Вакуумные выключатели часто устанавливают в сетях 6–35 кВ. Они компактны, подходят для частых включений и отключений и не требуют сложного обслуживания.

Разъединитель нужен для создания видимого разрыва цепи. Его используют после отключения выключателя, когда необходимо безопасно вывести трансформатор, кабельную линию или другой участок сети в ремонт.

Заземлитель подключает отключённый участок к заземляющему контуру. Это снижает риск поражения электрическим током во время обслуживания.

Измерительные трансформаторы

Измерительные трансформаторы тока и напряжения помогают системам учёта, релейной защите и автоматике получать данные о работе сети.

Они преобразуют высокие значения тока и напряжения в безопасные параметры, которые могут измерять приборы, счётчики, реле и контроллеры. Благодаря этому персонал и автоматика могут контролировать нагрузку, выявлять отклонения и своевременно реагировать на аварийные режимы.

Защита трансформатора

Для защиты силового трансформатора и присоединённых линий используют ограничители перенапряжений, релейную защиту, предохранители, реакторы и системы аварийного отключения.

Ограничители перенапряжений защищают изоляцию от грозовых импульсов и скачков напряжения при переключениях в сети.

Токоограничивающие реакторы снижают возможный ток короткого замыкания. Это уменьшает нагрузку на трансформатор, кабели, шины и коммутационные устройства.

Дугогасящие реакторы применяются в сетях с определённым режимом нейтрали. Они уменьшают ток при однофазном замыкании на землю и помогают ограничить последствия аварии.

Изоляторы и конденсаторы

Изоляторы удерживают токоведущие части на безопасном расстоянии от металлических конструкций. Для их изготовления используют фарфор, стекло и полимерные материалы. Тип изолятора выбирают с учётом напряжения, условий установки, уровня загрязнения и климатической зоны.

Высоковольтные конденсаторы применяют для компенсации реактивной мощности и улучшения качества электроэнергии. Они помогают снизить потери в сети, уменьшить нагрузку на отдельные участки и повысить эффективность энергоснабжения.

Какие бывают высоковольтные трансформаторы

Трансформаторы и оборудование, которое используется вместе с ними, различаются по назначению, напряжению, месту установки и типу тока.

По назначению можно выделить:

• силовые трансформаторы — изменяют напряжение и передают энергию;

• измерительные трансформаторы — передают данные в системы учёта, защиты и автоматики;

• трансформаторы для специальных задач — например, для промышленных установок, тяговых подстанций или преобразовательных комплексов.

По рабочему напряжению оборудование обычно разделяют на следующие категории:

• до 1 кВ — низкое напряжение;

• 6–35 кВ — среднее напряжение;

• 110–220 кВ — высокое напряжение;

• 330–500 кВ — сверхвысокое напряжение;

• 750–1150 кВ — ультравысокое напряжение.

Трансформаторы могут быть рассчитаны на внутреннюю или наружную установку. Оборудование для улицы должно быть защищено от дождя, снега, обледенения, ветра, пыли и температурных перепадов. Внутренние трансформаторы и распределительные устройства размещают в зданиях, камерах, модульных подстанциях или контейнерах.

Большинство трансформаторов работает в сетях переменного тока. Оборудование для постоянного тока используется реже — в тяговой инфраструктуре, преобразовательных установках и системах передачи постоянного тока.

Как выбрать и обслуживать трансформатор

Выбор трансформатора начинается с анализа параметров объекта и существующей электрической сети. Важно учитывать не только требуемую мощность, но и условия будущей эксплуатации.

При подборе рекомендуется определить:

• номинальную мощность трансформатора;

• напряжение сети на стороне высокого и низкого напряжения;

• расчётную и перспективную нагрузку;

• допустимый ток короткого замыкания;

• схему подключения и группу соединения обмоток;

• необходимость резервирования или параллельной работы;

• место установки — помещение, КТП или открытая площадка;

• климатическое исполнение;

• требования к защите, автоматике и дистанционному контролю;

• доступность монтажа, сервисного обслуживания и запасных частей.

Перед поставкой трансформаторы проходят предусмотренные испытания: проверку изоляции, герметичности, работоспособности устройств переключения и соответствия заявленным электрическим характеристикам.

После установки оборудование должно обслуживаться квалифицированным персоналом. Регулярные осмотры, контроль уровня и состояния масла, проверка защит, измерение сопротивления изоляции и диагностика контактных соединений помогают выявить неисправности до того, как они приведут к аварии.

Высоковольтные трансформаторы являются важной частью электроснабжения промышленных, коммерческих, коммунальных и инфраструктурных объектов. Они изменяют напряжение до нужного уровня и обеспечивают передачу энергии внутри электрической сети.

Для надёжной работы трансформатор должен быть правильно подобран по мощности, напряжению, условиям установки и схеме подключения. Не менее важны качественный монтаж, подходящие устройства защиты и регулярное техническое обслуживание.
