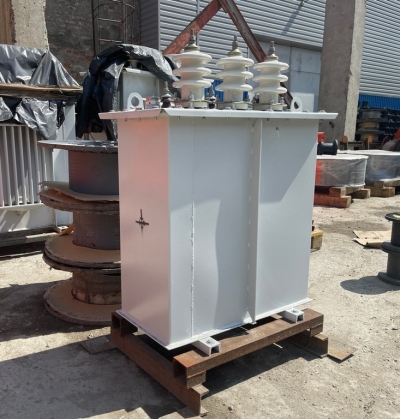

ТМГС-100

Скачать опросный лист Сертификат

Силовой масляный трехфазный трансформатор ТМГС-100 преобразовывает энергию в сетях энергосистем. Уникальная схема соединения обмоток Y/Zн-11 – это отличительная особенность данных трансформаторов, благодаря чему они способны переносить несимметричную нагрузку.

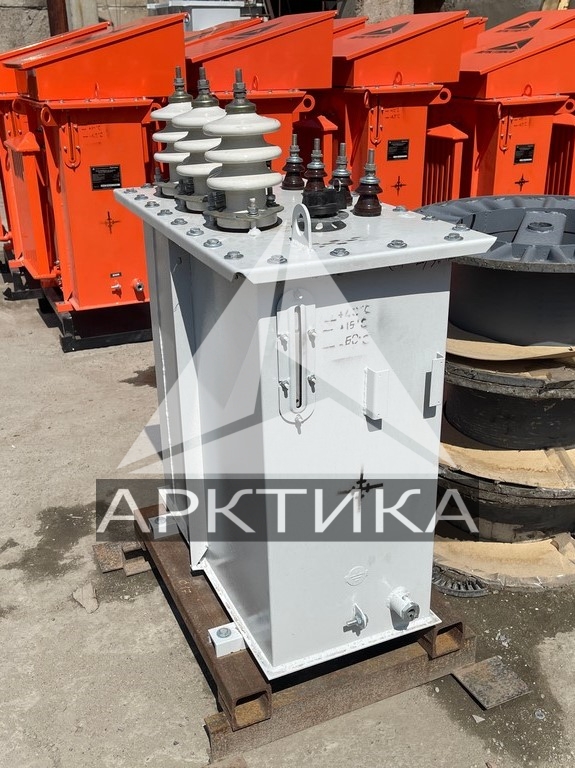

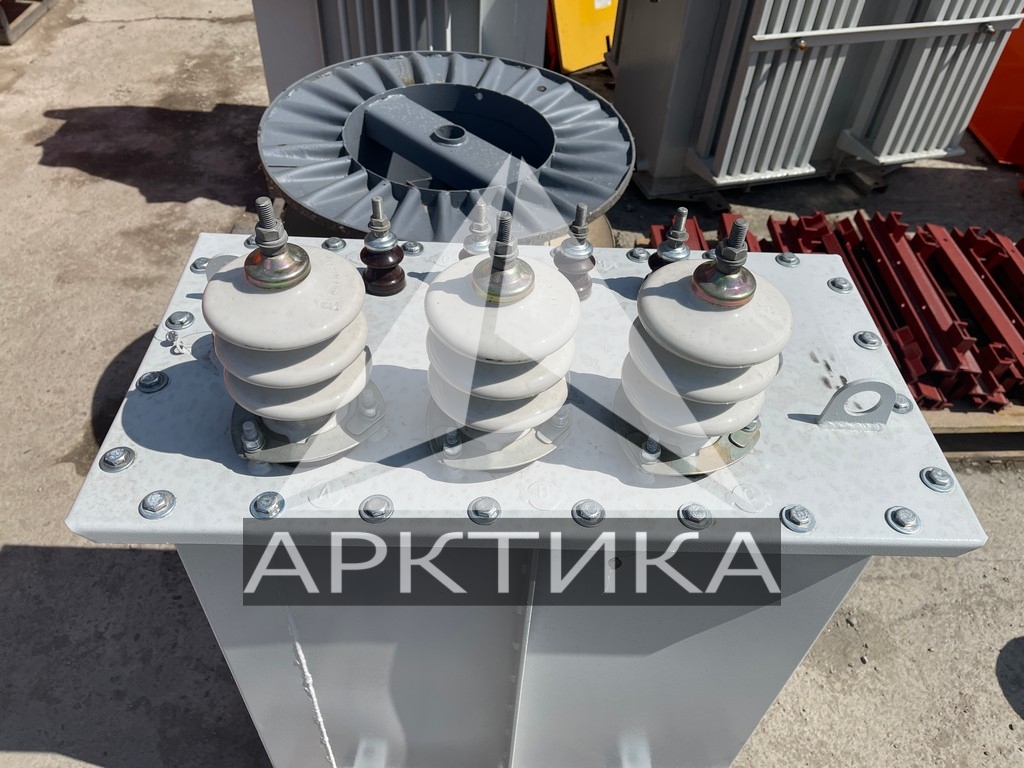

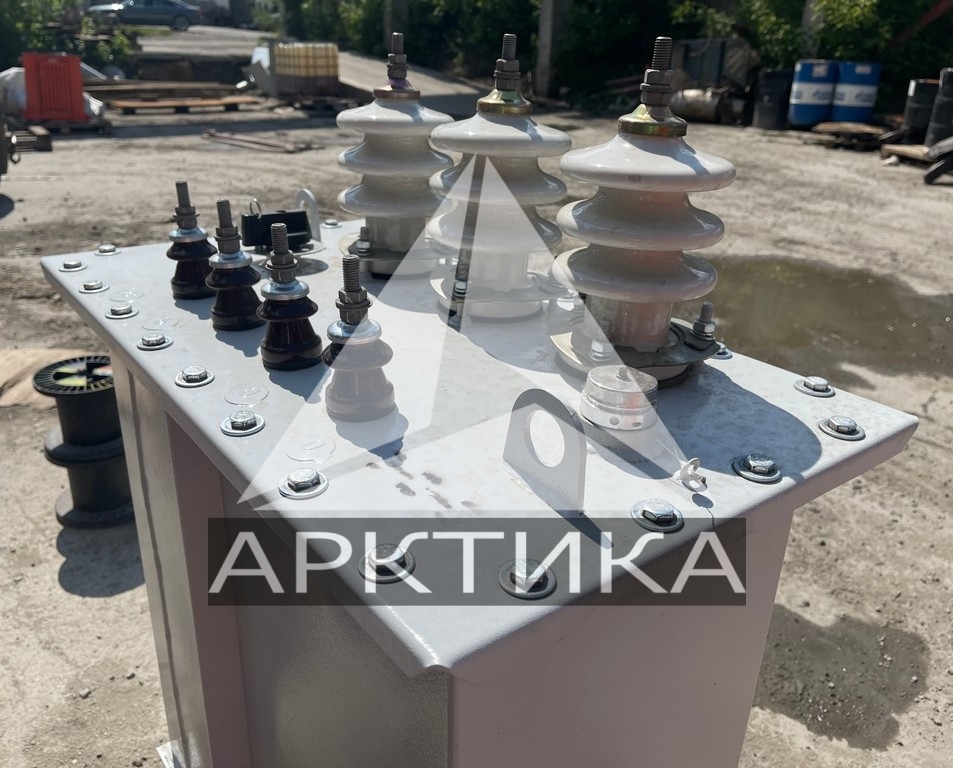

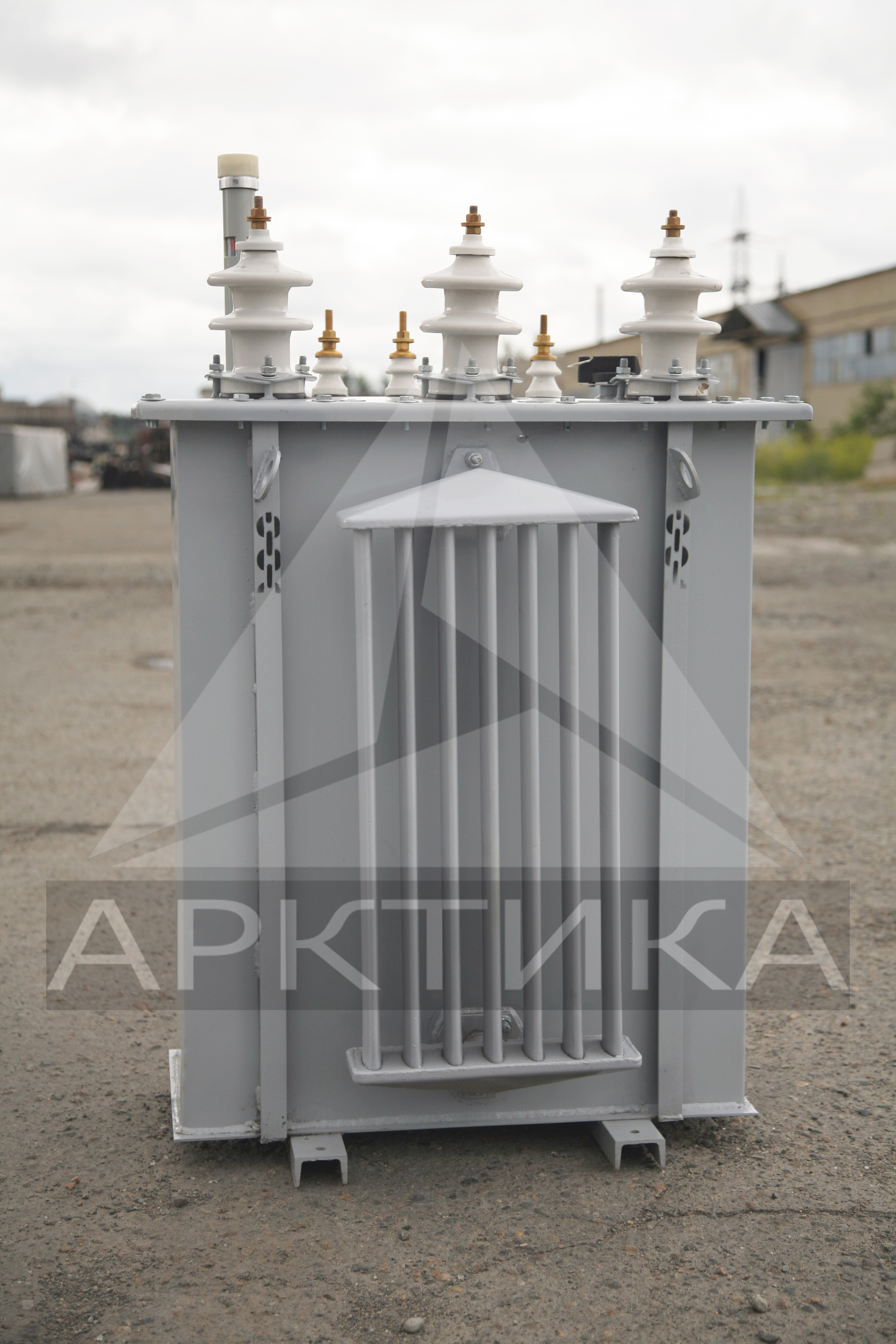

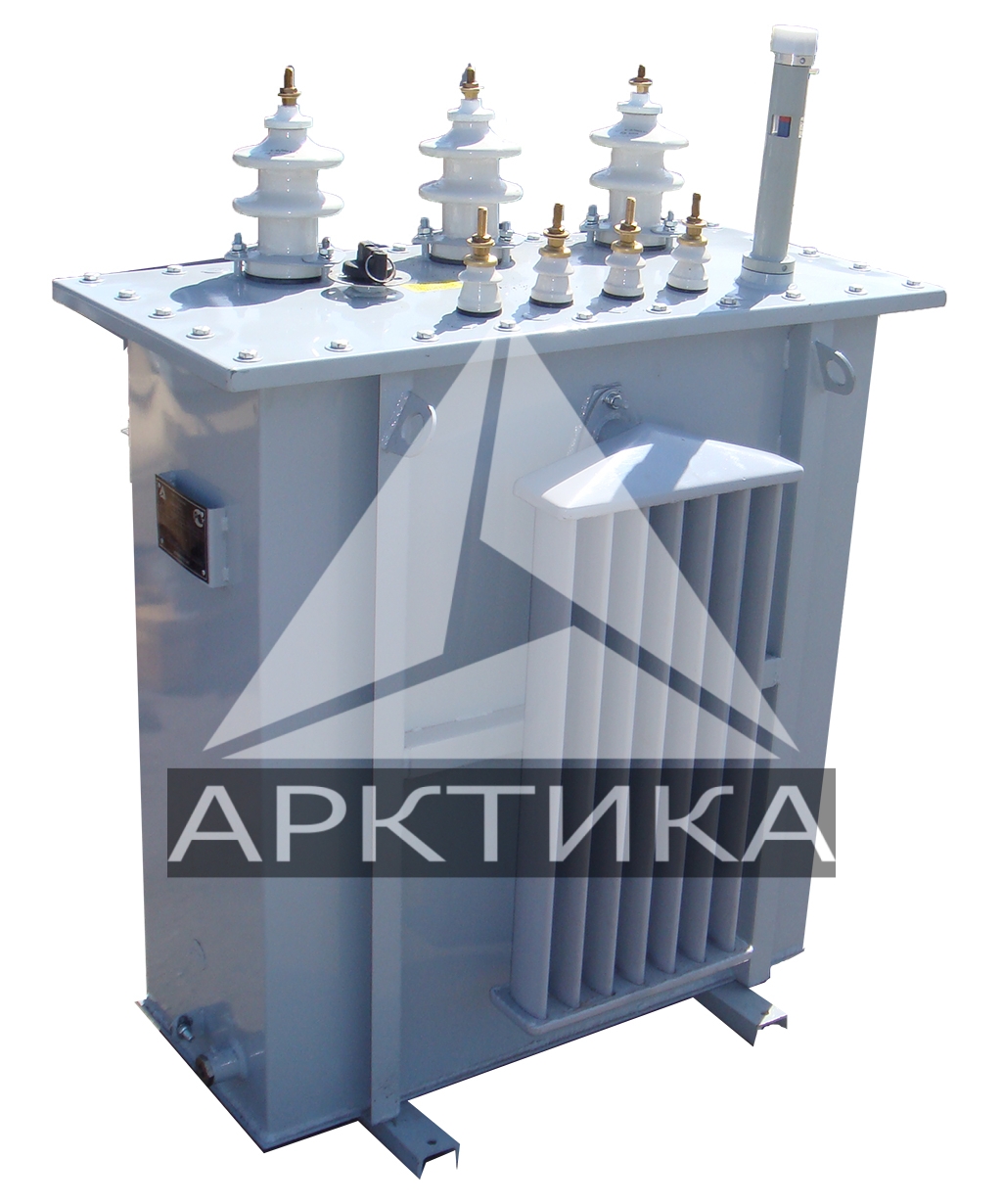

Трансформатор ТМГС-100 состоит из бака с радиаторами, крышки бака и активной части. Стенки бака стальные, толщиной 2,5-4 мм. Дно бака имеет опорные «лапы» - швеллеры. Маслорасширительный бак отсутствует, поэтому стенки трансформатора гофрированные. Уровень масла отслеживается с помощью указателя уровня поплавкового типа, а температура масла контролируется гильзой для термометра. Предохранительный клапан не допускает превышения давления.

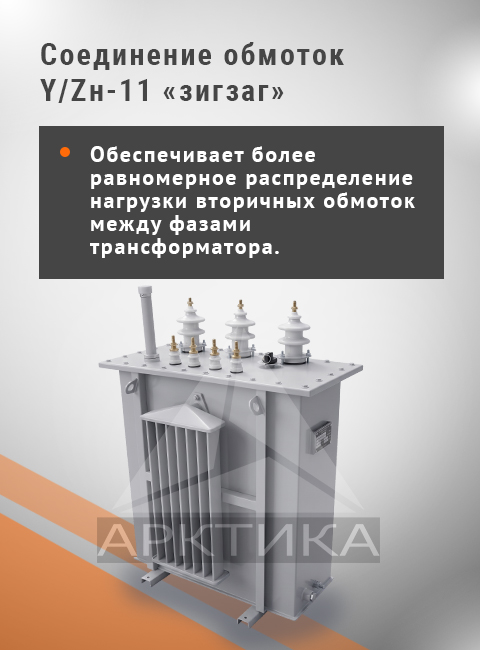

Схема соединения обмоток выполнена по устойчивому типу к несимметричной нагрузке «зигзаг».

ТМГС-100, массой 510 кг и размерами 851х695х1200 мм имеет мощность 100 кВА.

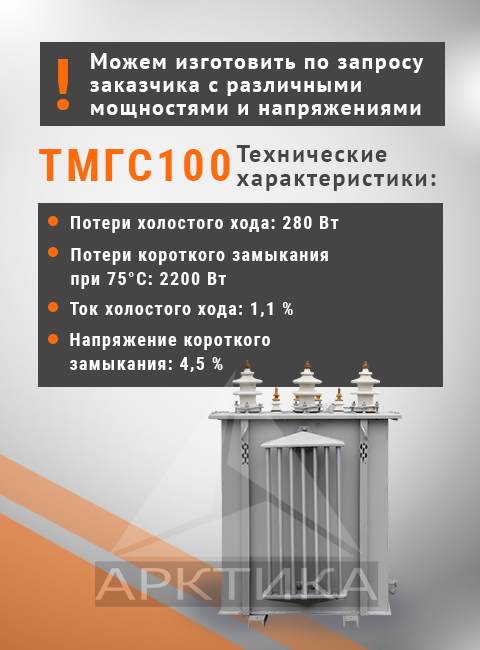

Мощность, кВА 100
Полная масса, кг 530
Масса активной части, кг 300
Масса масла, кг 155
Потери короткого замыкания, Вт 1970
Напряжение короткого замыкания, % 4,5
Потери холостого хода, Вт 270
Габаритные размеры (Д×Ш×В), мм 851х695х1200
