КТПС-100

Скачать опросный лист Сертификат

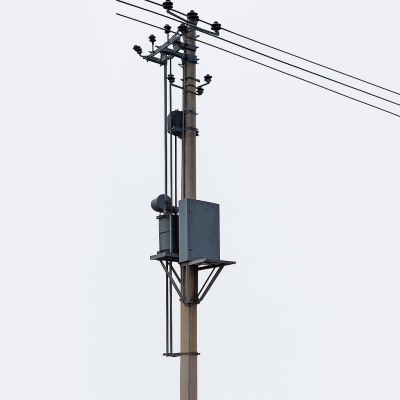

КТПС-100 - тупиковая трансформаторная подстанция столбового исполнения, рассчитанная на мощность 100 кВА. Предназначена она для обеспечения трехфазным питающим напряжением 0,4 кВ небольших промышленных объектов или жилых массивов. Конструктивно подстанция представляет собой набор блоков, установленных на железобетонной опоре.

Купить КТПС-100 можно в двух исполнениях, предназначенных для понижения напряжения с 10 до 0,4 кВ и с 6 до 0,4 кВ и имеющих маркировку КТПС-100/10/0,4 У1 и ТКПС-100/6/0,4 У1 соответственно. Эта маркировка расшифровывается как «Комплектная трансформаторная подстанция с полной мощностью 100 кВА, преобразующая напряжение с 10 (или 6) кВ в 0,4 кВ. У1 – климатическое исполнение для умеренных широт».

Оптимальная мощность, простота в подключении и невысокая цена КТПС-100 обуславливают ее популярность в системах электроснабжения небольших поселков, супермаркетов и промышленных объектов, не нуждающихся в больших мощностях.

Элементы конструкции:

  • Железобетонная опора;
  • Распредустройство высокого напряжения (РУВН);
  • Распредустройство низкого напряжения (РУНН);
  • Масляный трансформатор ТМ или ТМГ;
  • Опционально: счетчик, разъединитель РЛНД – 10/400, реле ночного освещения.

РУВН и РУНН исполнены в форме закрытых шкафов. Силовой трансформатор поставляется отдельно, поскольку предусмотрено несколько вариантов. Характеристики КТПС-100, вид используемого трансформатора и полная комплектация поставки подбираются исходя из предпочтений заказчика.

Для отключения от ЛЭП необходимо использовать разъединитель РЛНД-10/400, установленный на ближайшей опоре высоковольтной линии. На каждой отходящей линии также должны быть установлены рубильники и предохранители. Сама подстанция оборудована защитой от замыканий отдельных фаз между собой или на землю.

Климатическое исполнение У1 подразумевает использование подстанции на высоте не более 1000 м над уровнем моря при температуре от -45 до +40°С. Недопустимо использовать устройство в химически активной, токопроводящей или взрывоопасной среде.

Номинальная мощность, кВА 100
Номинальная частота сети, Гц 50
Номинальное напряжение сети ВН, В 10000 или 6000
Номинальное напряжение сети НН, В 400
Габаритные размеры, мм 1750х1340х1520
Масса (без трансформатора), кг 150
