КТПС-63

Скачать опросный лист Сертификат

Комплектные трансформаторные подстанции столбового исполнения КТПС - 63 предназначены для приема со стороны ЛЭП электроэнергии напряжением 6 или 10 кВ и с частотой переменного 3-хфазного тока 50 Гц для последующей передачи электроэнергии напряжением 0,4 кВ потребителям.

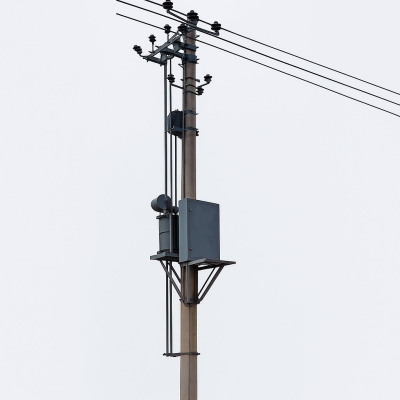

КТПС - 63 – это открытая подстанция мощностью 63 кВА тупикового типа. Трансформаторные подстанции КТПС – 63 поставляются в комплекте из понижающего трансформатора, шкафа РУНН и металлоконструкций для крепления к железобетонной опоре. Поскольку подстанции такого типа не имеют общего шкафа, то трансформатор и шкаф с оборудованием низкого напряжения устанавливаются отдельно на специальной раме, прикрепленной к столбу.

КТПС – 63 подключается к высоковольтной линии 6(10) кВ посредством трехполюсного разъединителя, который устанавливается на опоре ЛЭП или на опоре подстанции. Подключение КТПС – 63 к ЛЭП производится только воздушной линией. Потребители 0.4 кВ подключаются к шкафу РУНН автоматическими выключателями. Количество отходящих линий потребителей 0.4 кВ не более 3-х. Потребители напряжения 0,4 кВ подключаются как кабельной, так и воздушной линией.

Условия для эффективной работы КТПС – 63:

  • рабочая температура воздуха не ниже – 45°С;
  • рабочая температура воздуха не выше + 40°С;
  • местность не выше 1000 м над уровнем моря;
  • невзрывоопасная окружающая среда;
  • содержание в воздухе агрессивных паров и токопроводящей пыли ниже предельно допустимой концентрации.

При работе КТПС – 63 не допустимы тряска, удары, вибрации. Наладка, монтаж и эксплуатация КТПС – 63 должны производиться согласно требованиям ПУЭ и норм техники безопасности.

Характеристики КТПС – 63 позволяют применять подстанции данного типа для электроснабжения небольших сельских и дачных поселков, хозяйственных и коммунальных объектов, расположенных в зоне умеренного климата.

 Купить КТПС – 63 можно в компании РусТехника, позвонив по телефонам, указаннам на сайтам.

Номинальная мощность, кВА 63
Номинальная частота сети, Гц 50
Номинальное напряжение сети ВН, В 10000 или 6000
Номинальное напряжение сети НН, В 400
Габаритные размеры, мм 1750х1340х1520
Масса (без трансформатора), кг 150
