ТСЗИ-16,0

Скачать опросный лист

Модельный ряд ТСЗИ-16,0

Модель Р, кВА Сеть, В Выходное напряжение, В Вес, кг Габариты ДхШхВ(мм) Цена, руб. Цена, опт, руб.
ТСЗИ-16,0 16 3х380 или 3х220 3х12 или 24,36,42,110,127,220,380 105 545х435х560 22 746 20 678
ТСЗИ-16,0 16 3х380-220 3х12 или 24,36,42,110,127,220,380 105 545х435х560 23 000 20 932
ТСЗИ-16,0 16 3х380 или 3х220 660 105 545х435х560 26 158 23 780
ТСЗИ-16,0 16 3х380-220 660 105 545х435х560 26 450 24 072
ТСЗИ-16,0 16 3х660 3х12 или 24,36,42,110,127,220,380,660 105 545х435х560 26 158 23 780
ТСЗИ-16,0 16 3х660-380 3х12 или 24,36,42,110,127,220,380,660 105 545х435х560 26 450 24 072

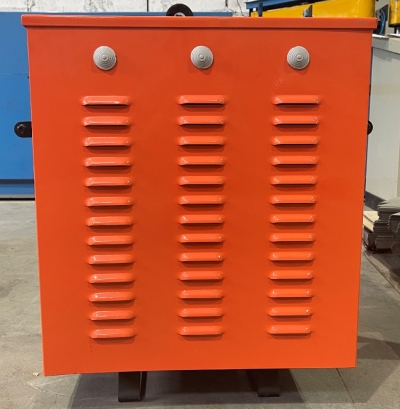

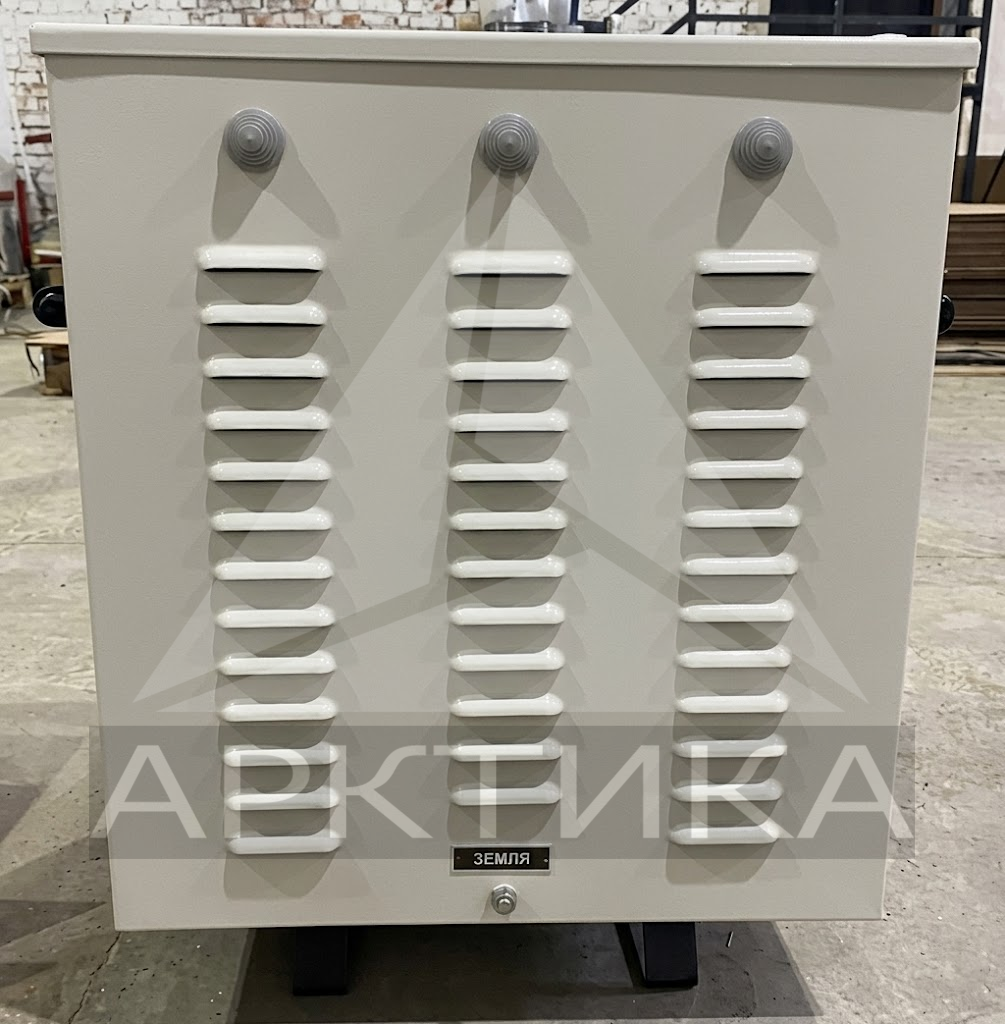

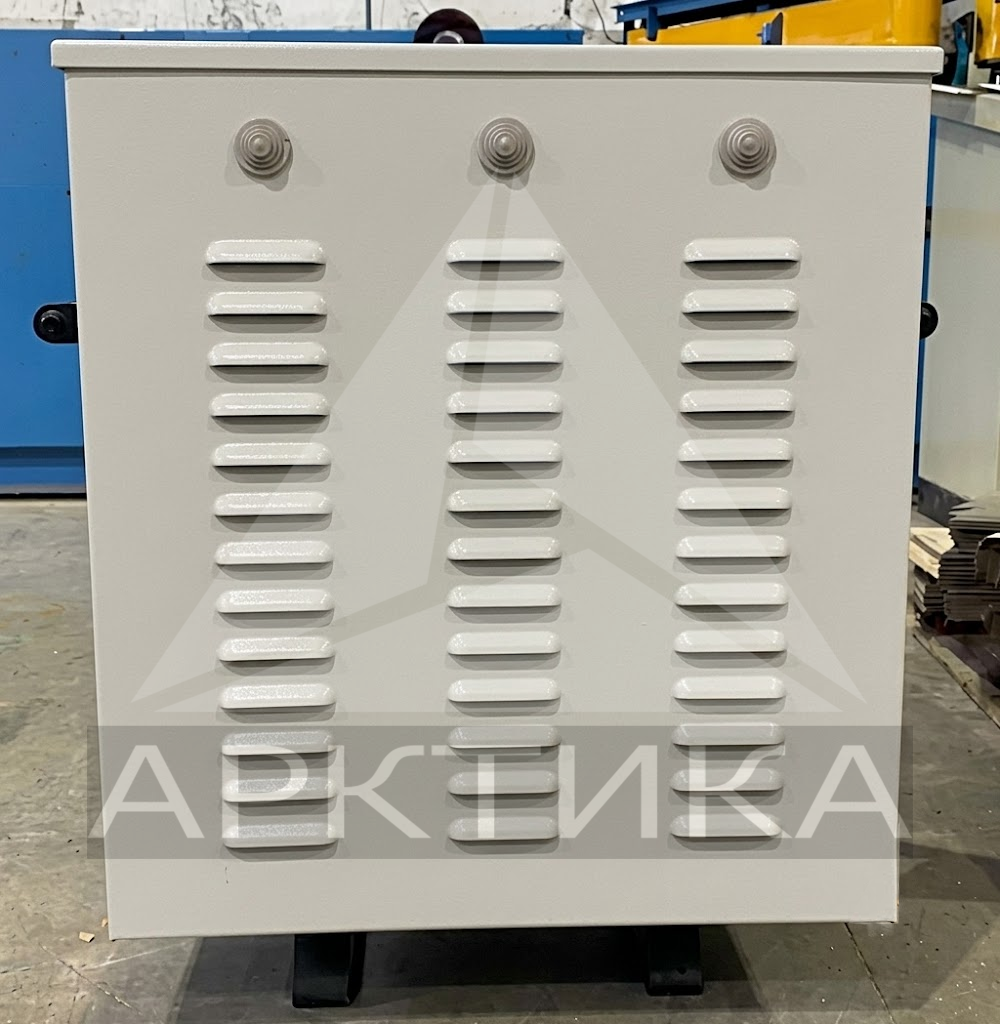

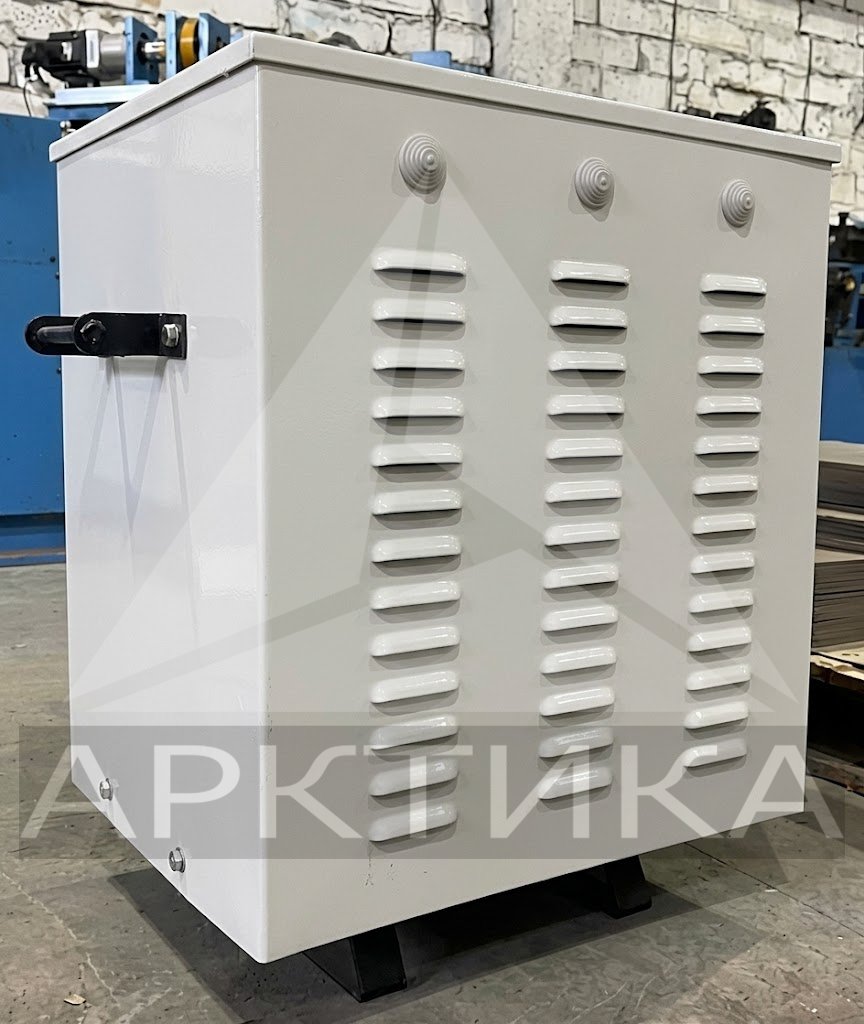

ТСЗИ-16,0 представляет собой трехфазный понижающий трансформатор с использованием сухого диэлектрика, в защитном исполнении. Предназначен для питания электрических инструментов переменным током стандартной частоты 50 (60) Гц. Основные элементы конструкции ТСЗИ-16,0: магнитопровод, алюминиевые или медные обмотки и защитный кожух.

Охлаждаются трансформаторы ТСЗИ -16,0 естественным воздушным способом.Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСЗИ - не менее 90 %.

ТСЗИ-16,0 устанавливается стационарно в вертикальном положении. Место установки должно быть защищено от атмосферных осадков и прямых солнечных лучей. Тип нагревостойкости - "В". Высота установки не выше 2000 м. над уровнем моря.

Преимущества

  • Большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;
  • Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование болтов исключает нагрев, который может привести к выгоранию клеммной колодки;
  • Меньший нагрев обмотки на холостых ходах;
  • Низкая плотность тока в катушках;
  • Качественно исполненная конструкция перфорации - дает эффективное воздушное охлаждение;
  • Защита от перегрева и замыканий;
  • Высокая стойкость к перегрузкам;
  • Порошковая токонепроводящая окраска корпуса;
  • Высокое качество сборки;
  • Полное соответствие характеристикам, указанным в технической документации;
  • Минимальное падение напряжения даже под большими нагрузками.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «РусТехника» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «РусТехника» состоит из двух этапов.

На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытания наведенным напряжением;
  • измерение частичных разрядов;
  • испытание на стойкость к грозовому импульсному напряжению;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Система контроля качества на заводе «РусТехника» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Р, кВА 16
Сеть, В 3х380 или 3х220
Выходное напряжение, В 3х12 или 24,36,42,110,127,220,380
Вес, кг 105
Габариты ДхШхВ(мм) 545х435х560
