ТСЗИ-5,0

Скачать опросный лист

Модельный ряд ТСЗИ-5,0

Модель Р, кВА Сеть, В Выходное напряжение, В Вес, кг Габариты ДхШхВ(мм) Цена, руб. Цена, опт, руб.
ТСЗИ-5,0 5 3х380 или 3х220 3х12 или 24,36,42 47 380х210х410 8 390   7 627
ТСЗИ-5,0 5 3х380 или 3х220 3х110 или 127,220,380 47 380х210х410 8 856 8 051
ТСЗИ-5,0  3х380-220 3х12 или 24,36,42
47    380х210х410  8 644    7 881
ТСЗИ-5,0  3х380-220  3х110 или 127,220,380  47    380х210х410  9 110 8 305
ТСЗИ-5,0 5 3х660   3х12 или 24,36,42
47 380х210х410 9 648 8 771
ТСЗИ-5,0 5 3х660 3х110 или 127,220,380
47 380х210х410 10 185 9 258
ТСЗИ-5,0 5 3х380 или 220 660 47 380х210х410 10 185
9 258
ТСЗИ-5,0 5 3х380 или 220 660 47 380х210х410 10 477
9 551

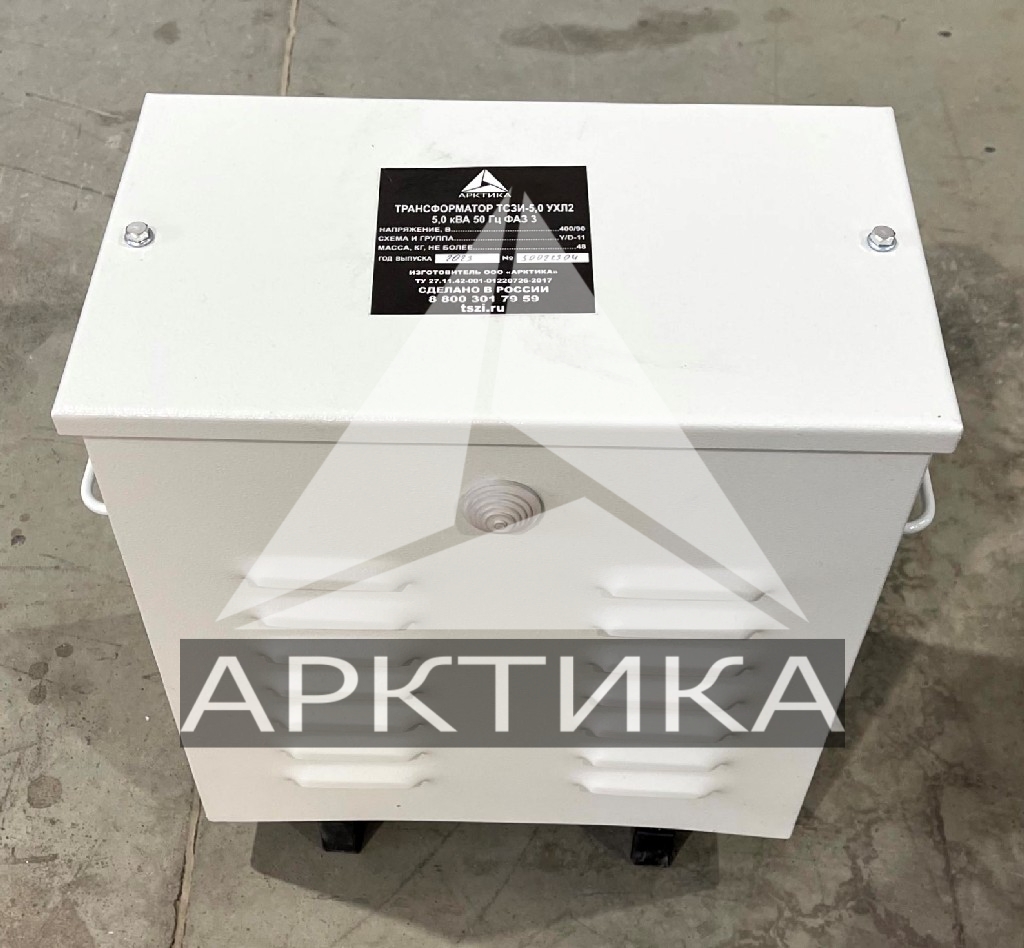

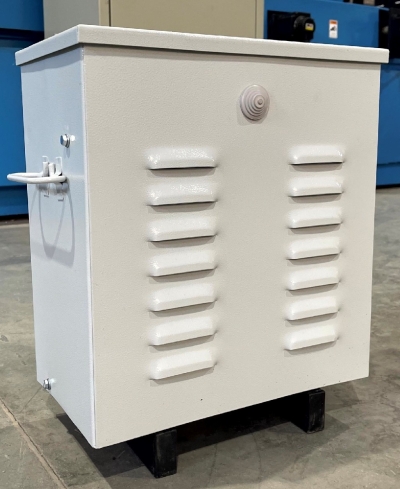

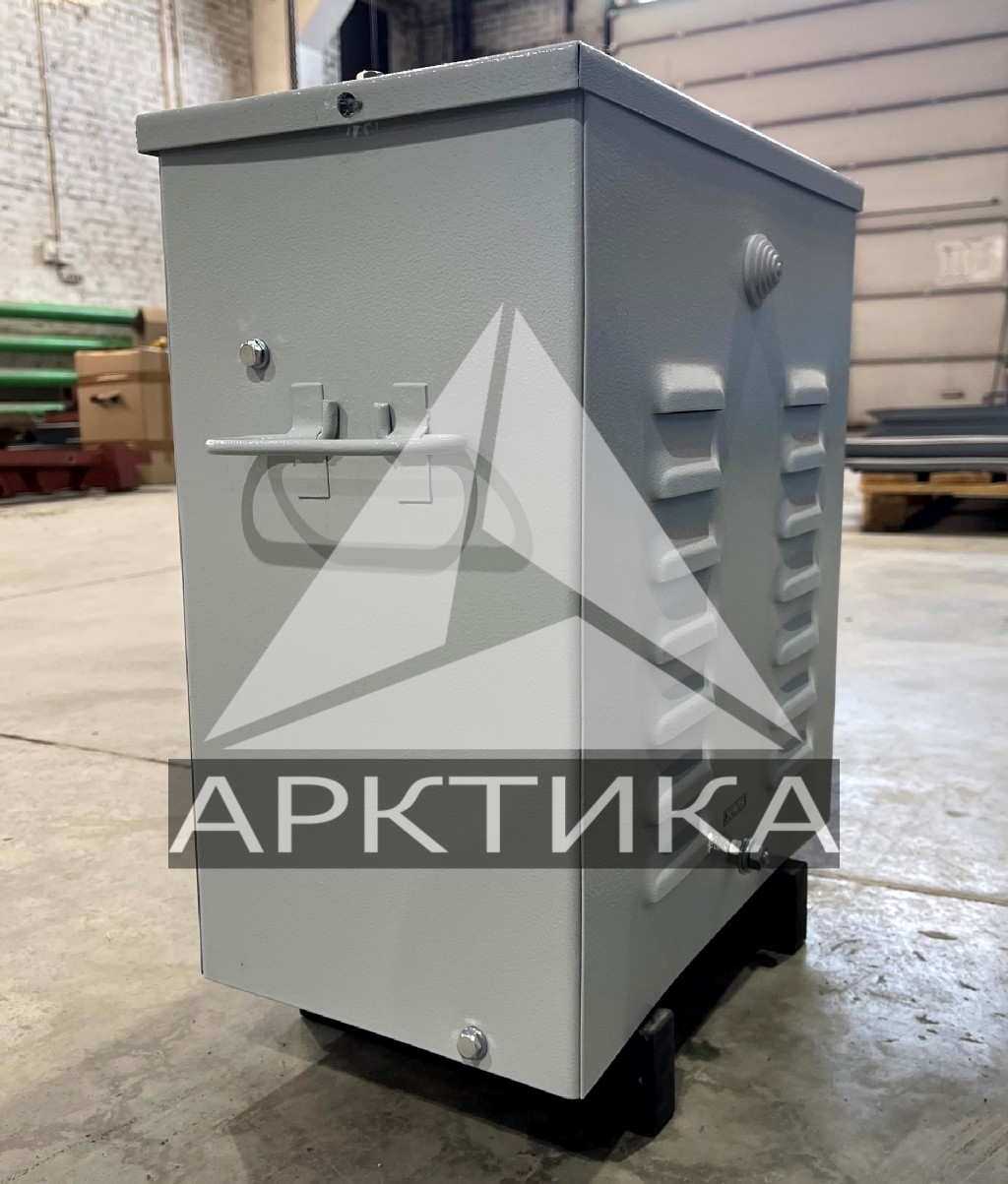

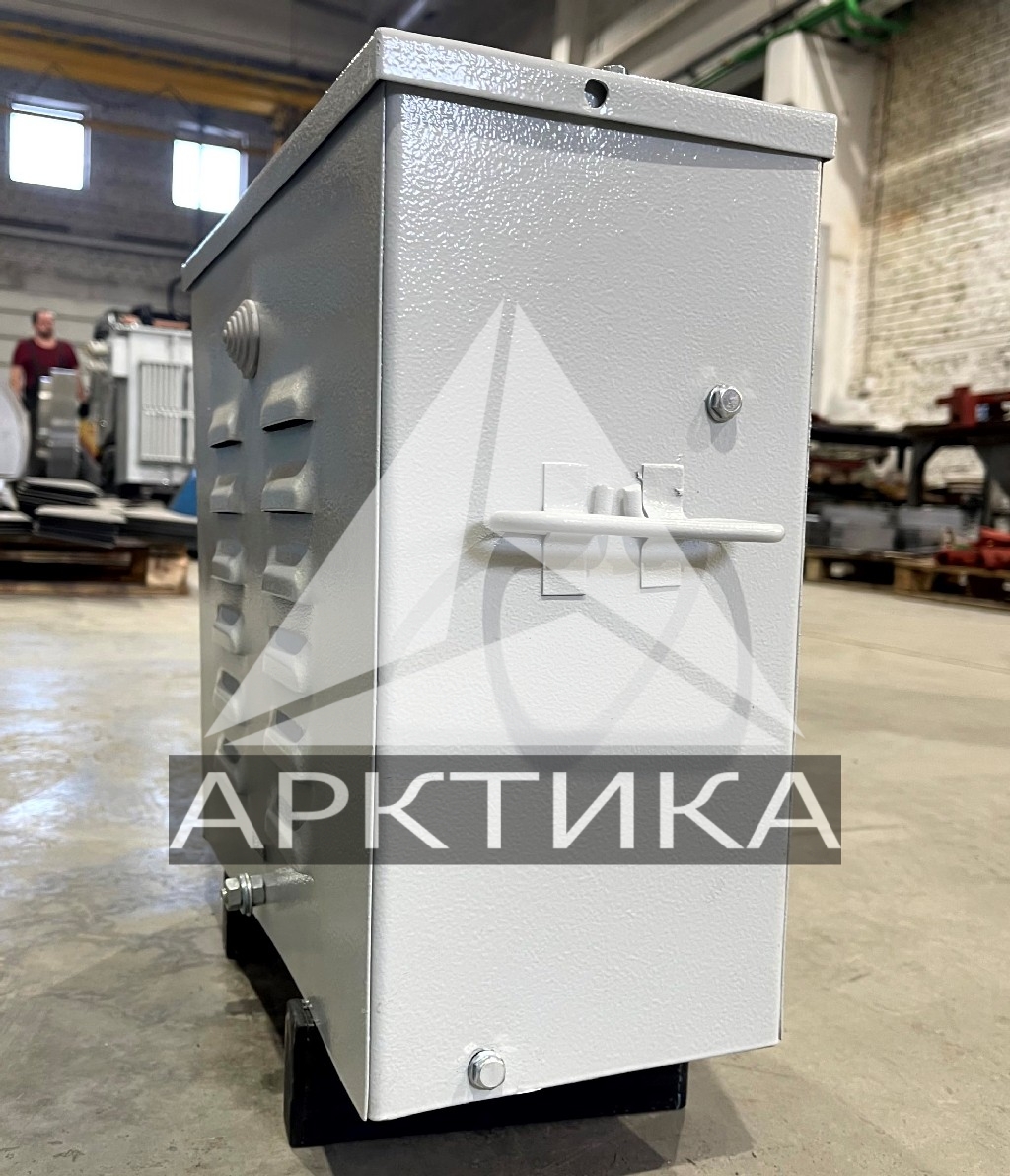

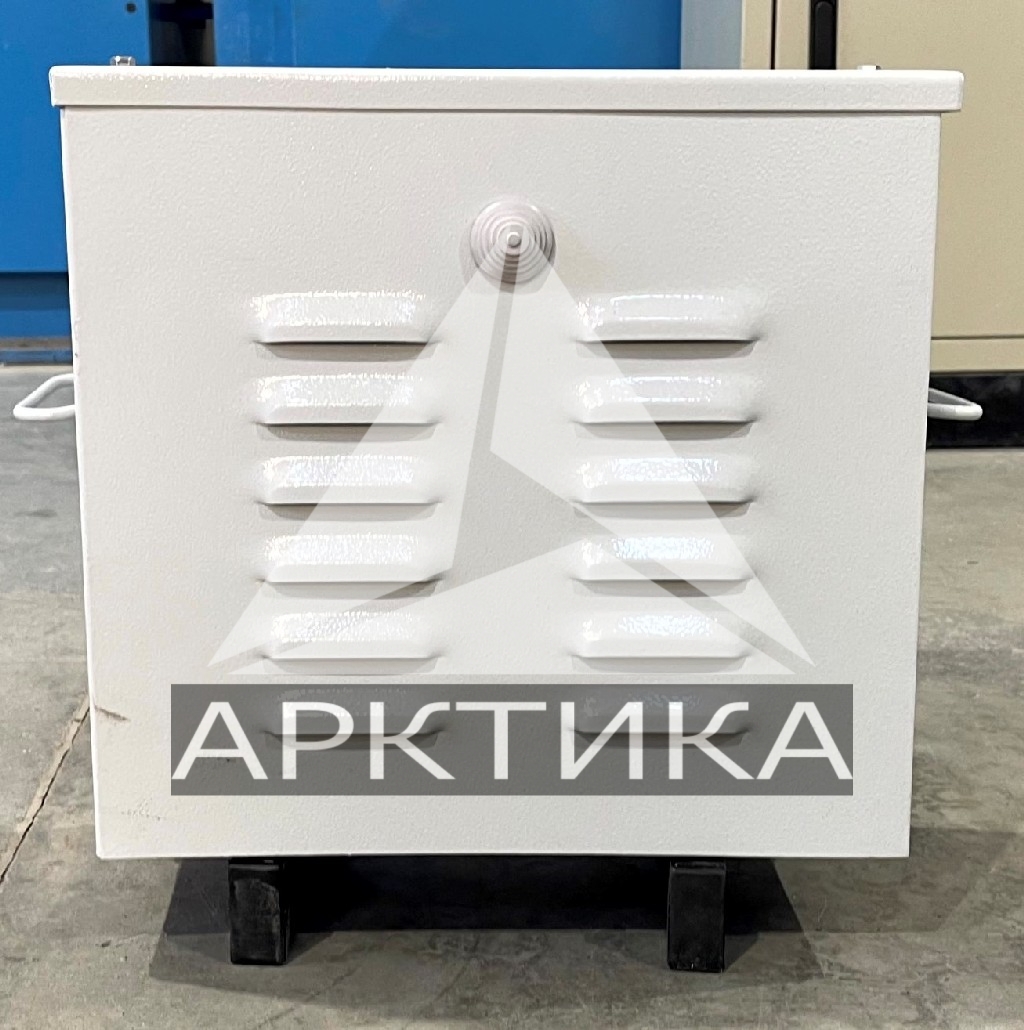

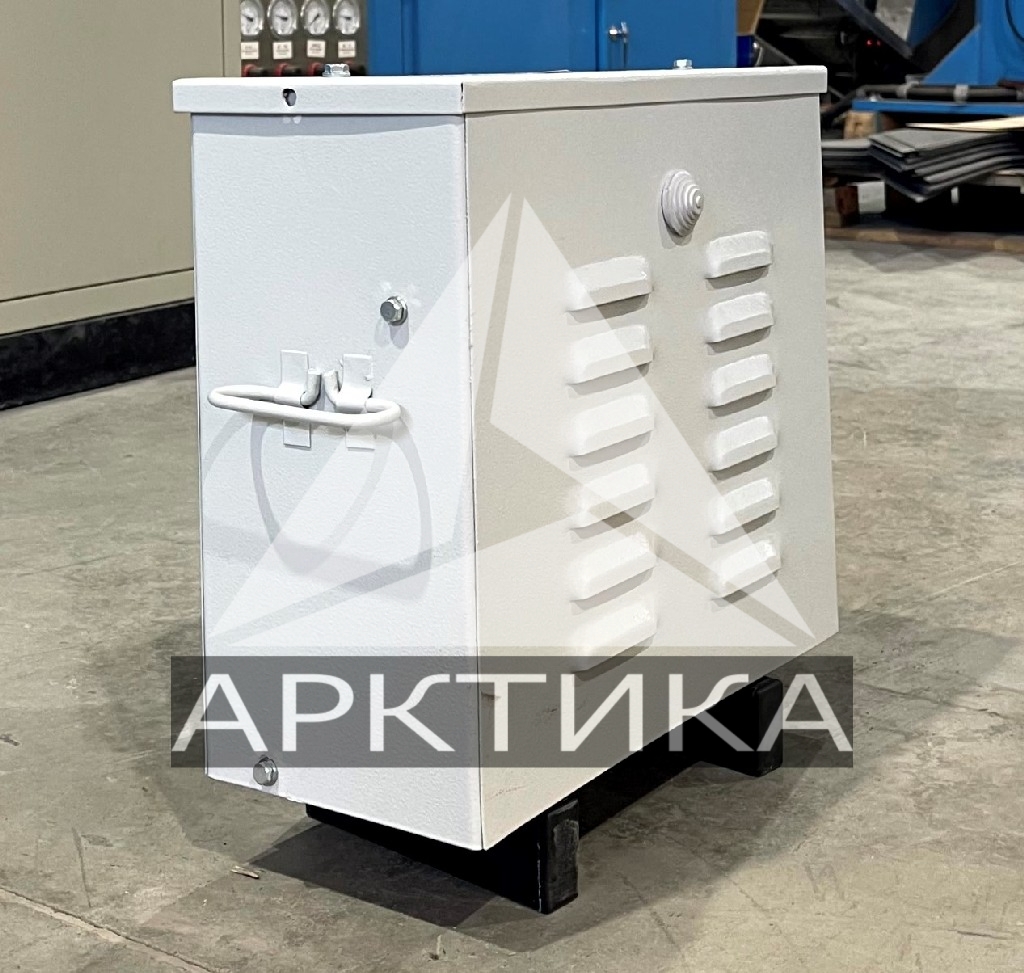

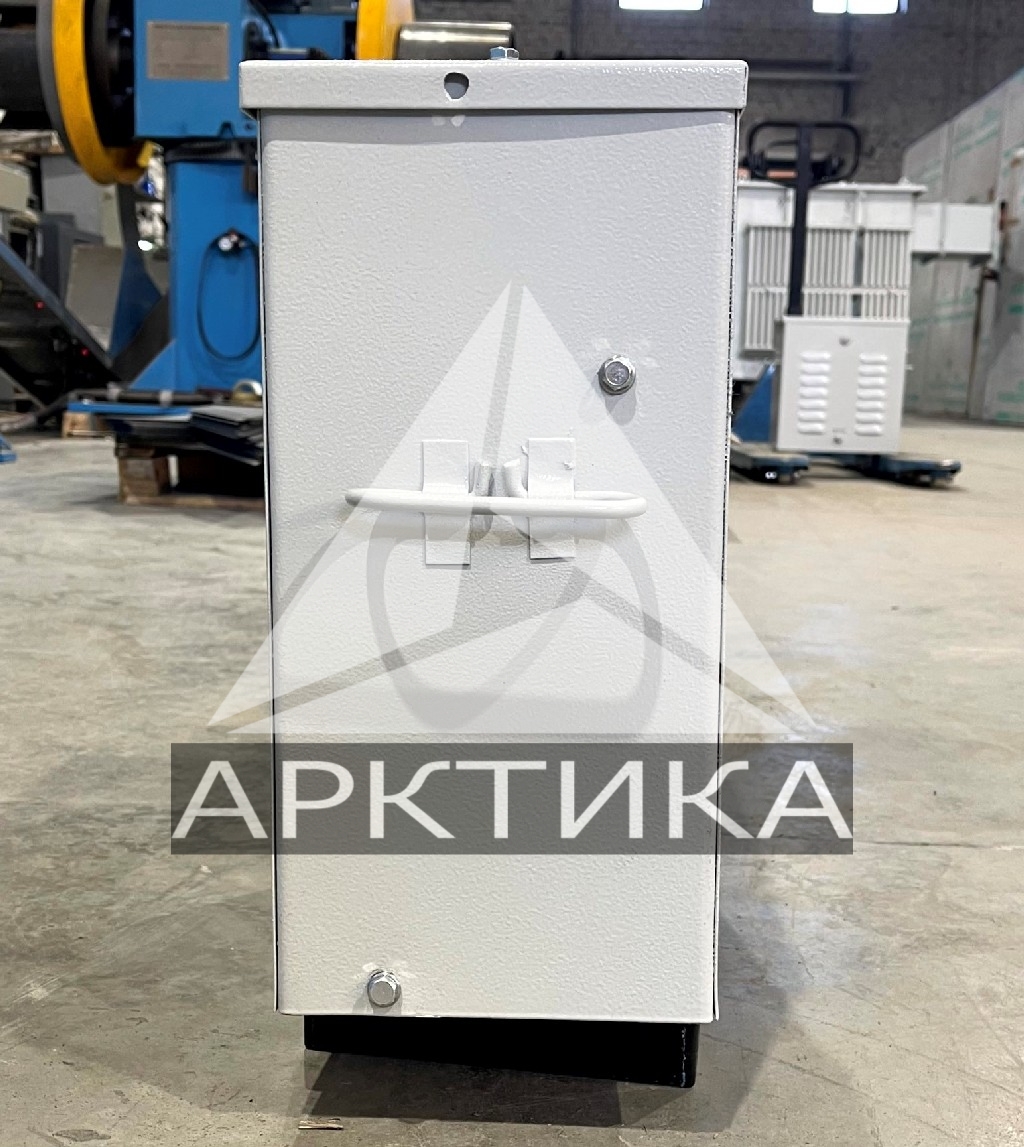

ТСЗИ-5,0 представляет собой трехфазный понижающий трансформатор с использованием сухого диэлектрика, в защитном исполнении. Предназначен для питания электрических инструментов переменным током стандартной частоты 50 (60) Гц. Основные элементы конструкции ТСЗИ-5,0 : магнитопровод, алюминиевые или медные обмотки и защитный кожух.

Охлаждаются трансформаторы ТСЗИ -5,0 естественным воздушным способом.Они, как и все сухие трансформаторы, надежны и неприхотливы в эксплуатации, не нуждаются в частых регулярных осмотрах и предполагают длительное использование. Коэффициент полезного действия трансформаторов ТСЗИ - не менее 90 %.

ТСЗИ-5,0 устанавливается стационарно в вертикальном положении. Место установки должно быть защищено от атмосферных осадков и прямых солнечных лучей. Тип нагревостойкости - "В". Высота установки не выше 2000 м. над уровнем моря.

Преимущества

  • Большие каналы охлаждения и качественное исполнение бандажирования обмоток значительно уменьшает трение и вибрацию катушек благодаря высокой плотности связывания;
  • Пониженное сопротивление клемм, благодаря большой площади контакта, а так же использование болтов исключает нагрев, который может привести к выгоранию клеммной колодки;
  • Меньший нагрев обмотки на холостых ходах;
  • Низкая плотность тока в катушках;
  • Качественно исполненная конструкция перфорации - дает эффективное воздушное охлаждение;
  • Защита от перегрева и замыканий;
  • Высокая стойкость к перегрузкам;
  • Порошковая токонепроводящая окраска корпуса;
  • Высокое качество сборки;
  • Полное соответствие характеристикам, указанным в технической документации;
  • Минимальное падение напряжения даже под большими нагрузками.

Контроль качества

Трансформаторное оборудование, выпускаемое заводом «РусТехника» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «РусТехника» состоит из двух этапов.

На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:

  • измерение сопротивления обмоток;
  • измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
  • измерение напряжения короткого замыкания;
  • измерение потерь при нагрузке;
  • измерение потерь тока холостого хода;
  • испытания диэлектрической прочности изоляции;
  • испытания наведенным напряжением;
  • измерение частичных разрядов;
  • испытание на стойкость к грозовому импульсному напряжению;
  • испытание на нагрев;
  • испытание на короткое замыкание;
  • измерение уровня шума.

Система контроля качества на заводе «РусТехника» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.

Р, кВА 5
Сеть, В 3х380 или 3х220
Выходное напряжение, В 3х12 или 24,36,42,110,127,220,380
Вес, кг 47
Габариты ДхШхВ(мм) 380х210х410
