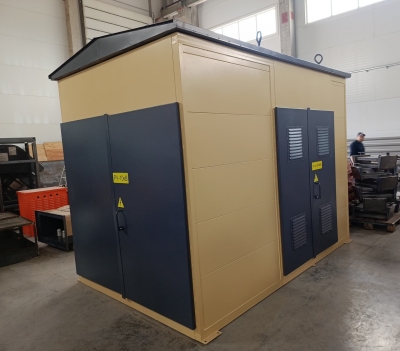

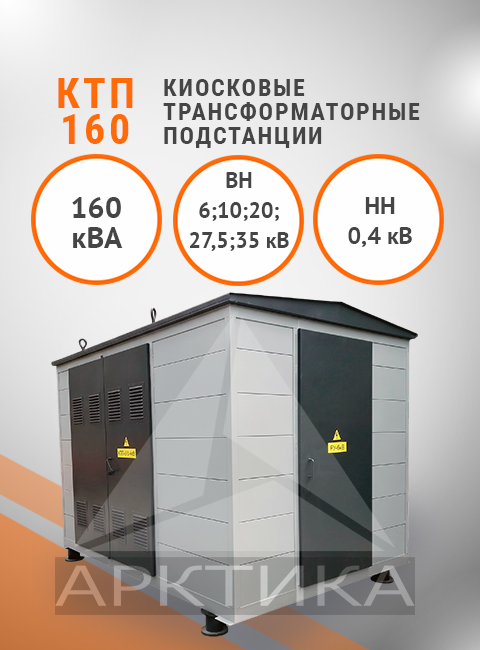

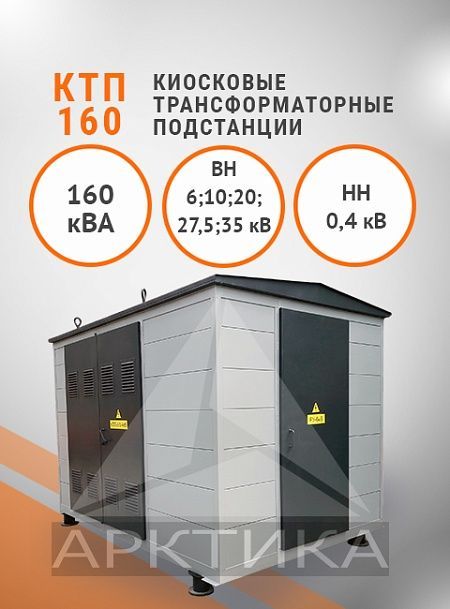

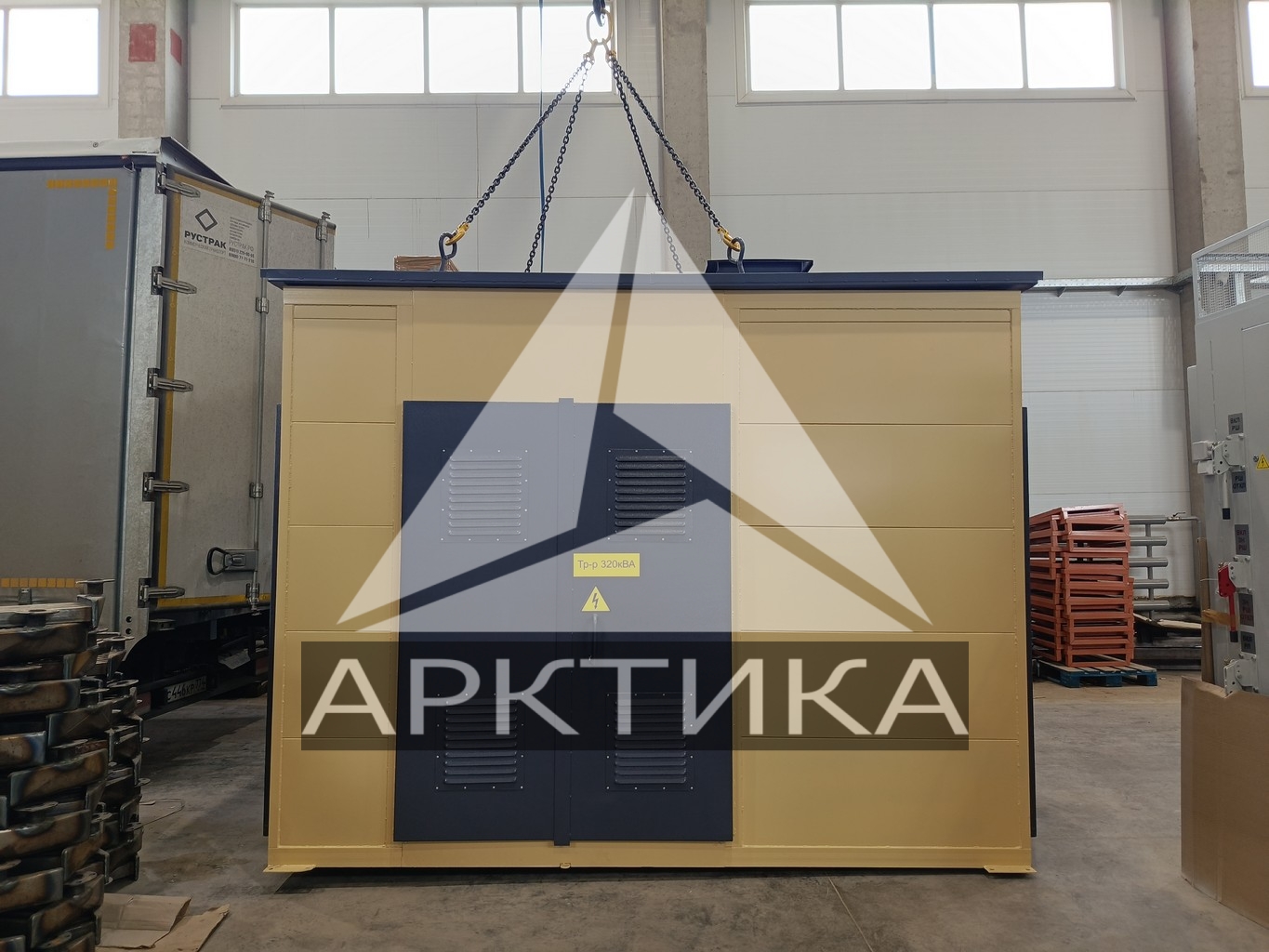

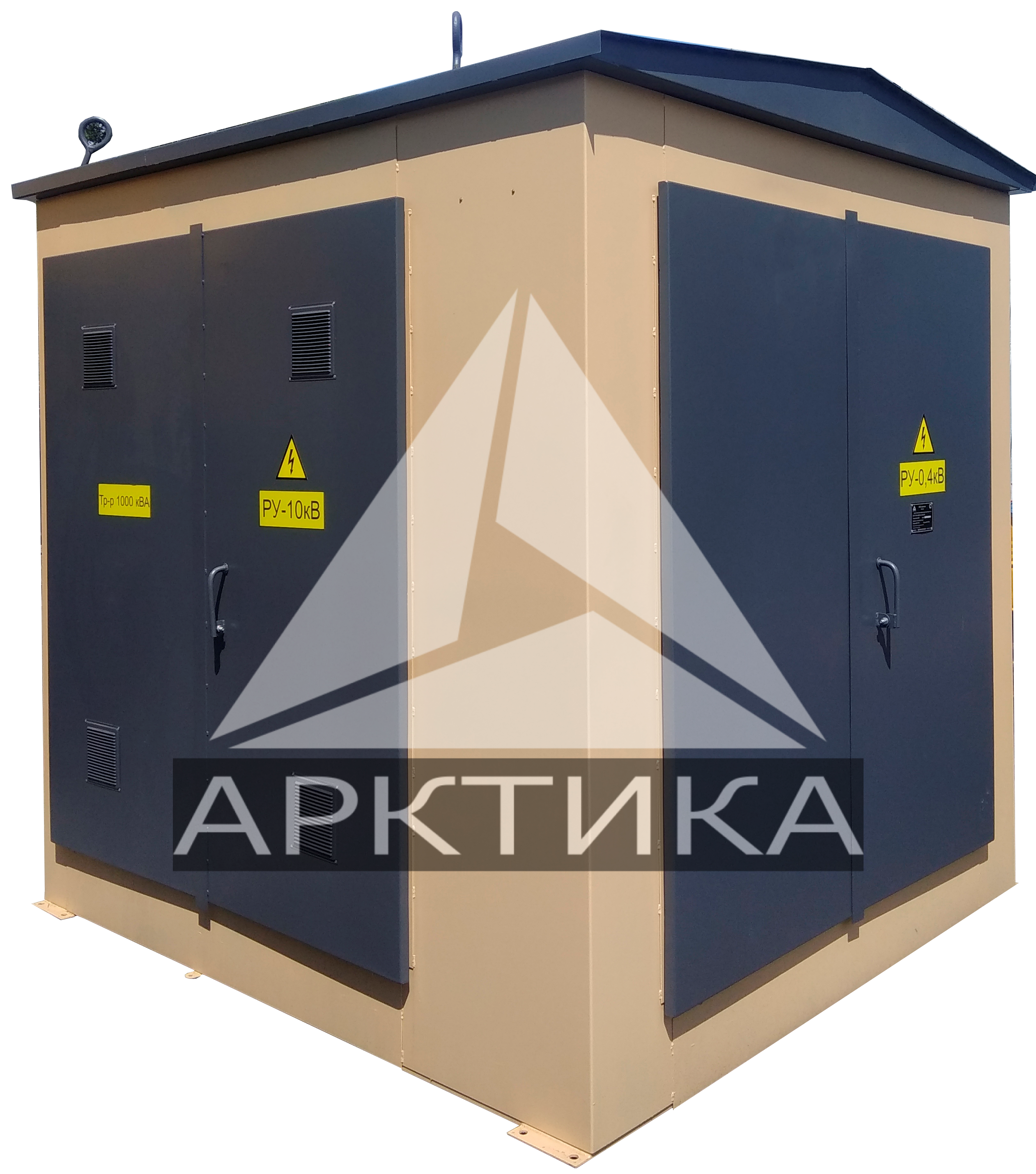

Киосковая трансформаторная подстанция КТП-160
*Конечную стоимость уточняйте у менеджера
КТП-160 является киосковой подстанцией мощностью 160 кВА, поставляется в проходном или тупиковом исполнении. Устройство принимает трехфазный переменный ток промышленной частоты напряжением, равным 10 или 6 киловольт с преобразованием напряжения до 0,4 киловольт для снабжения конечных потребителей. Предусмотрена наружная установка, подстанция снабжена воздушными или кабельными вводом и выводом. Позволяет обеспечить снабжение сельскохозяйственных, промышленных или коммунальных потребителей.
от 5 дней
18 месяцев
Назначение
КТП-160 представляет собой трансформаторную подстанцию, предназначенную для обеспечения трехфазным питанием небольших промышленных и жилых объектов. Маркировка КТП расшифровывается как «комплексная трансформаторная подстанция», а 160 – ее полная электрическая мощность в киловольт-амперах. По схеме включения в высоковольтную линию производятся как тупиковые модификации, получающие электроэнергию от одной установки, так и проходные (включаемые в разрыв высоковольтных линий).
КТП-160 наиболее часто используется для обеспечения электроэнергией следующих объектов:
- Небольшие предприятия, фабрики или супермаркеты;
- Населенные пункты сельского типа или небольшие районы города;
- Строительные площадки и прочие объекты, комплексная мощность которых не превышает 160 кВА.
Типы конструктивного исполнения распределительных устройств:
- Однорядное расположение ячеек без шинного моста;
- Двухрядное расположение ячеек с использованием шинного моста.

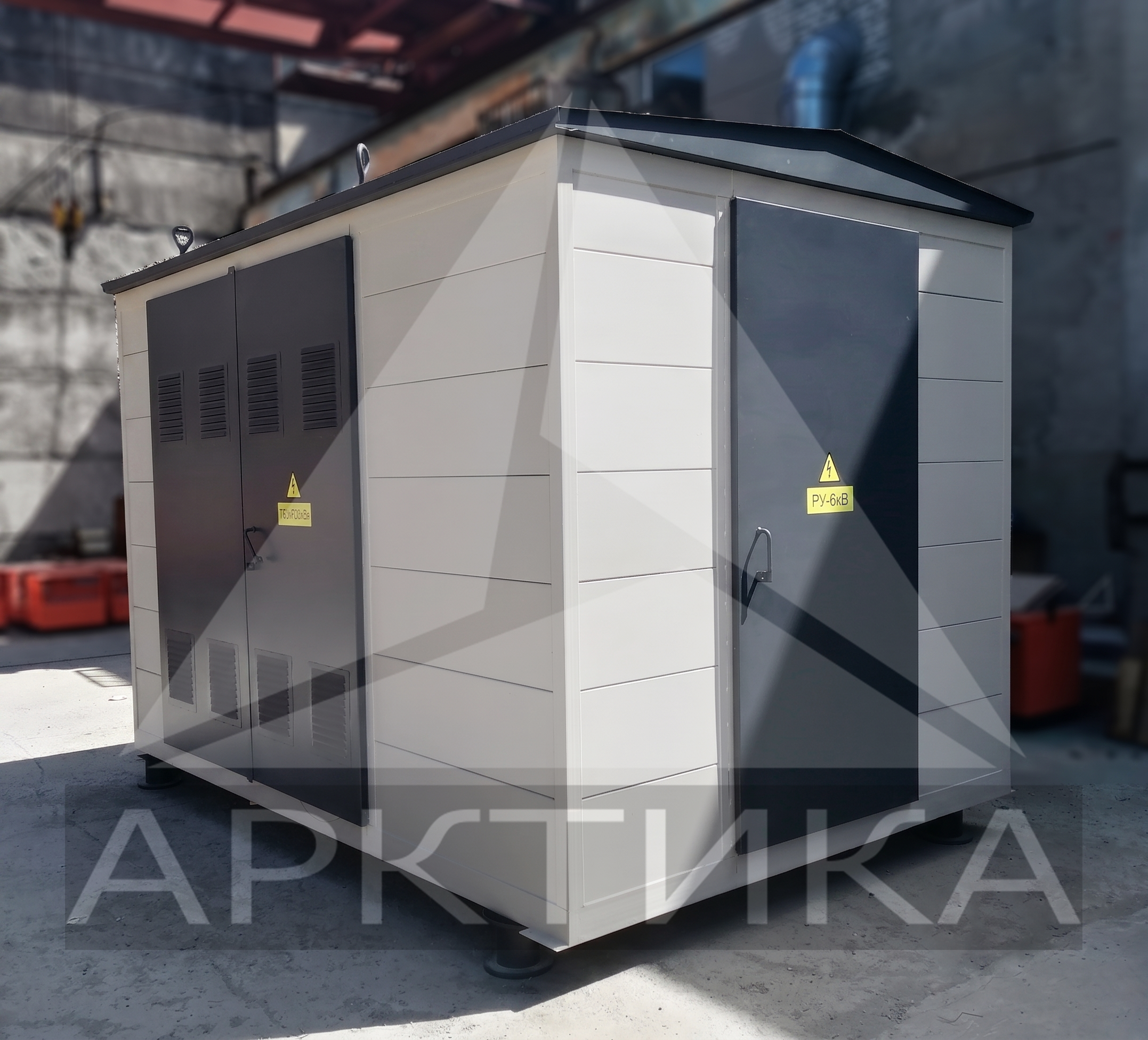

Конструктивное исполнение КТП-160

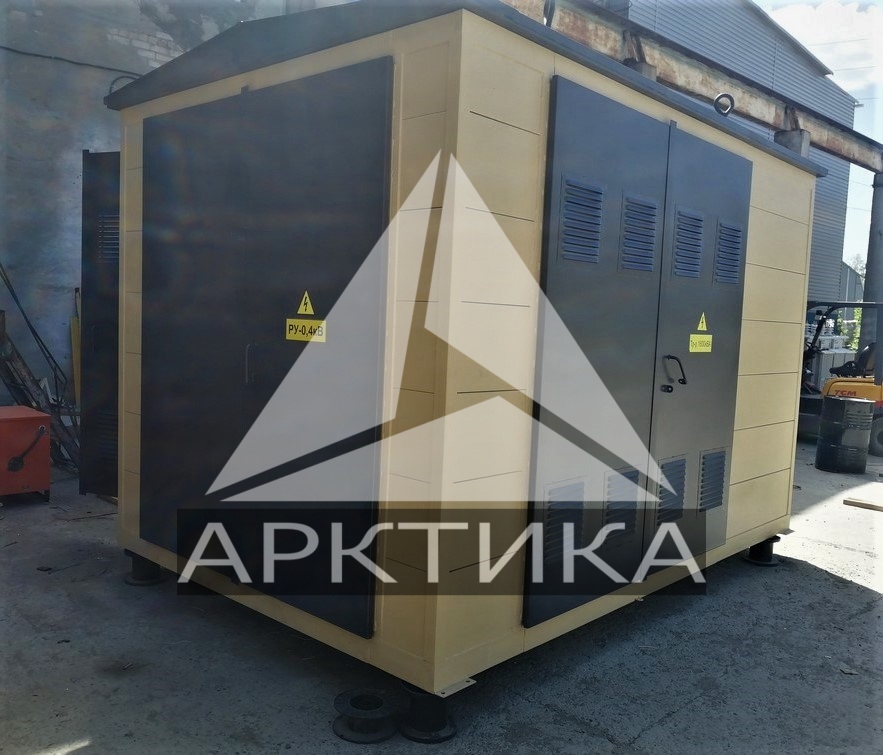

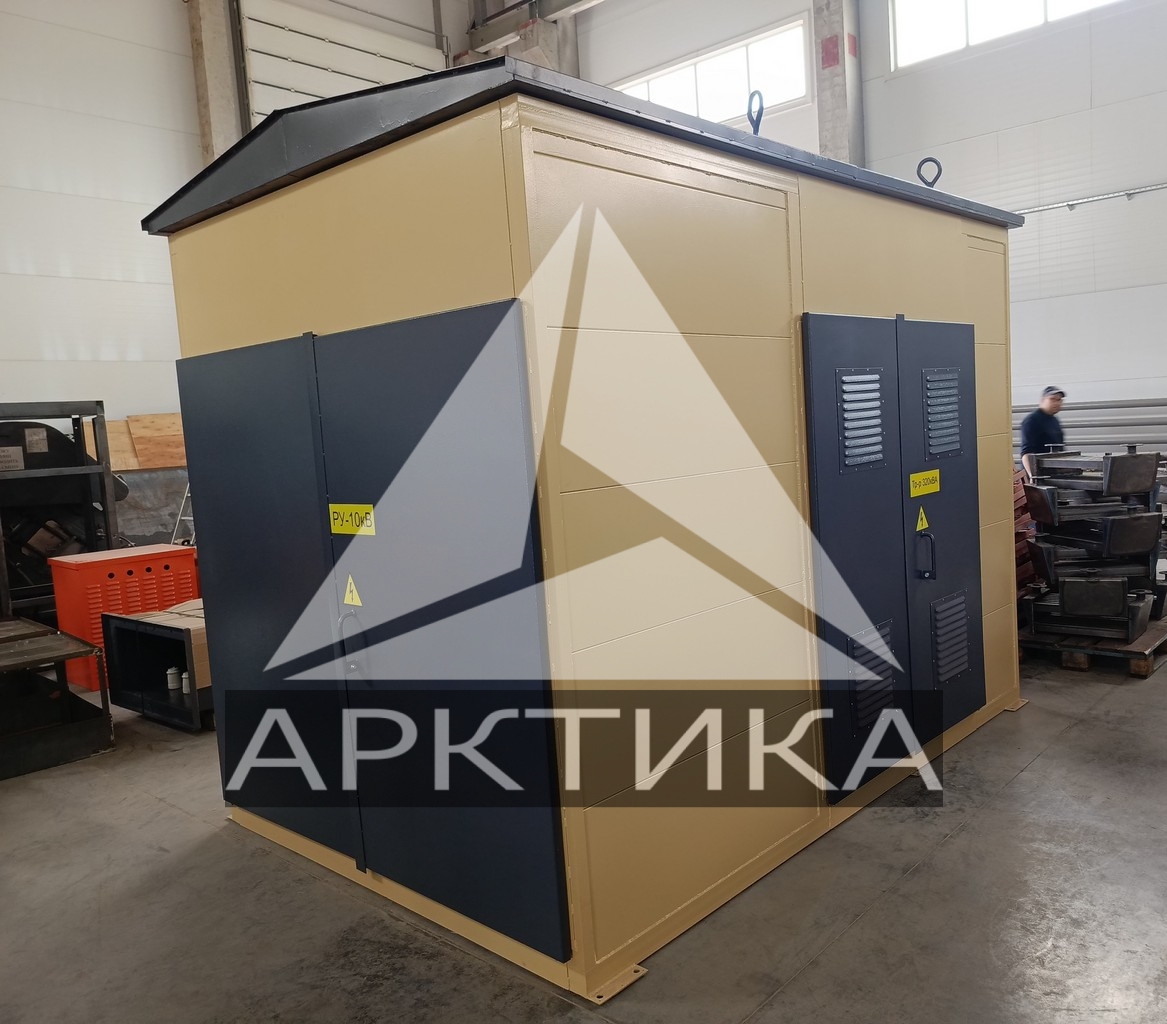

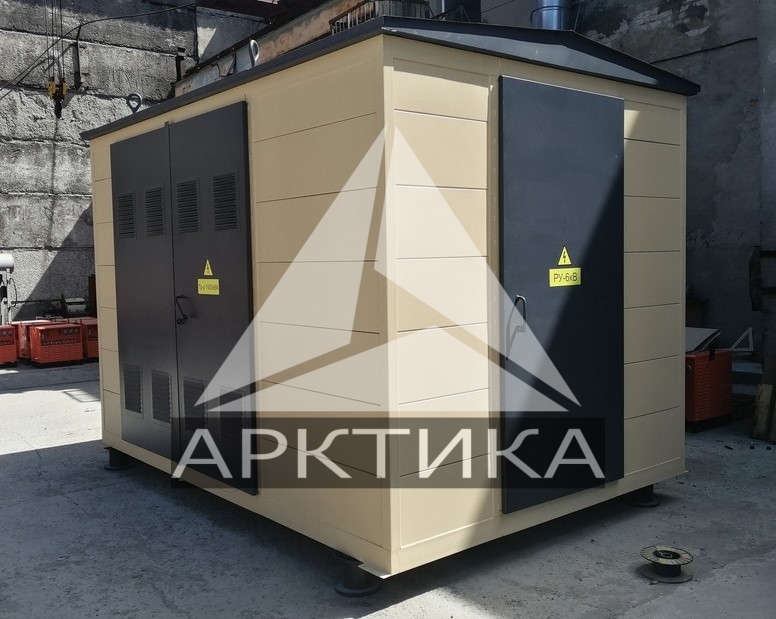

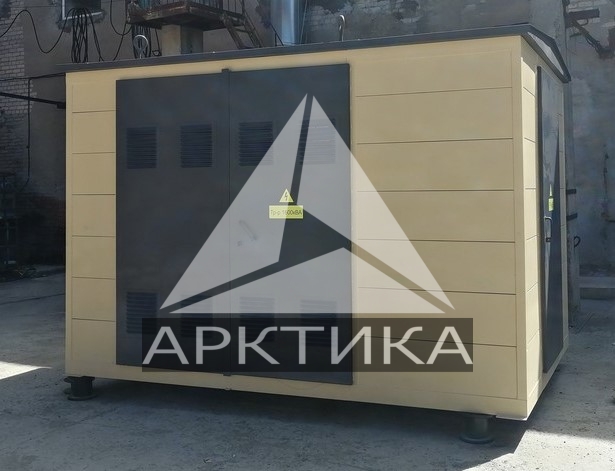

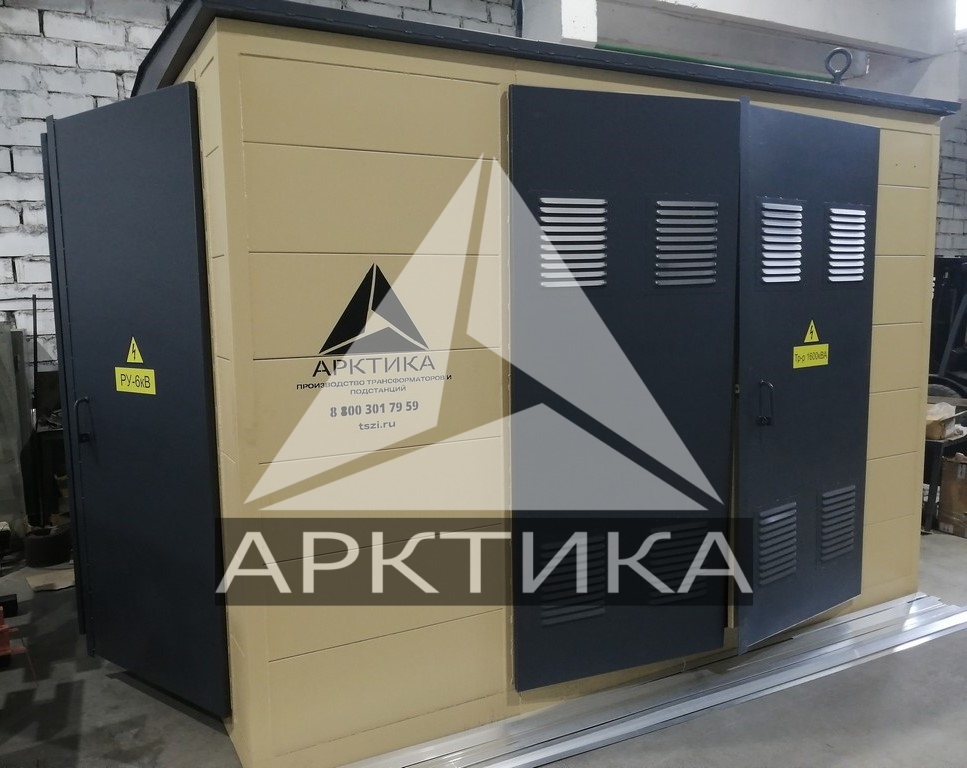

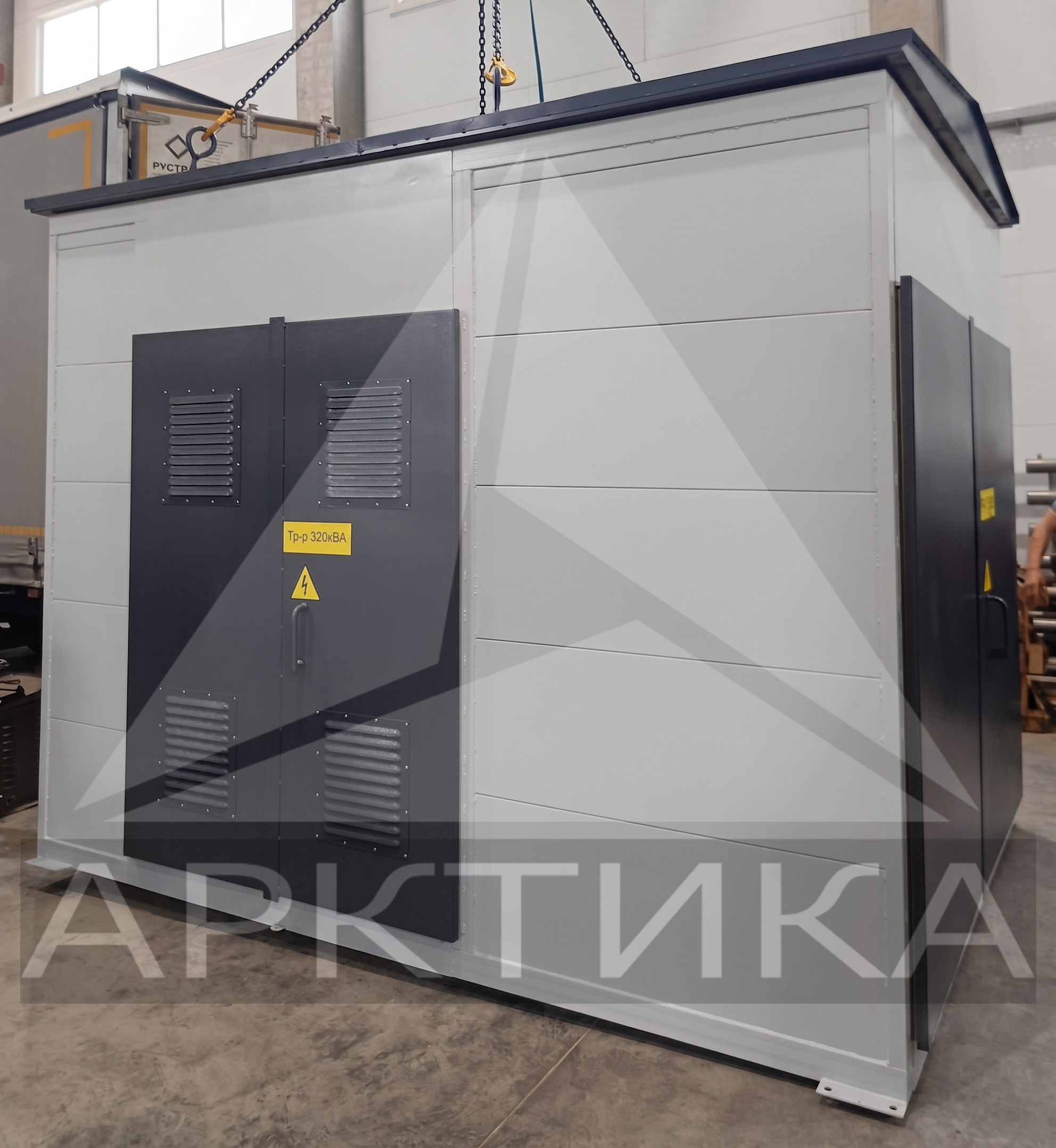

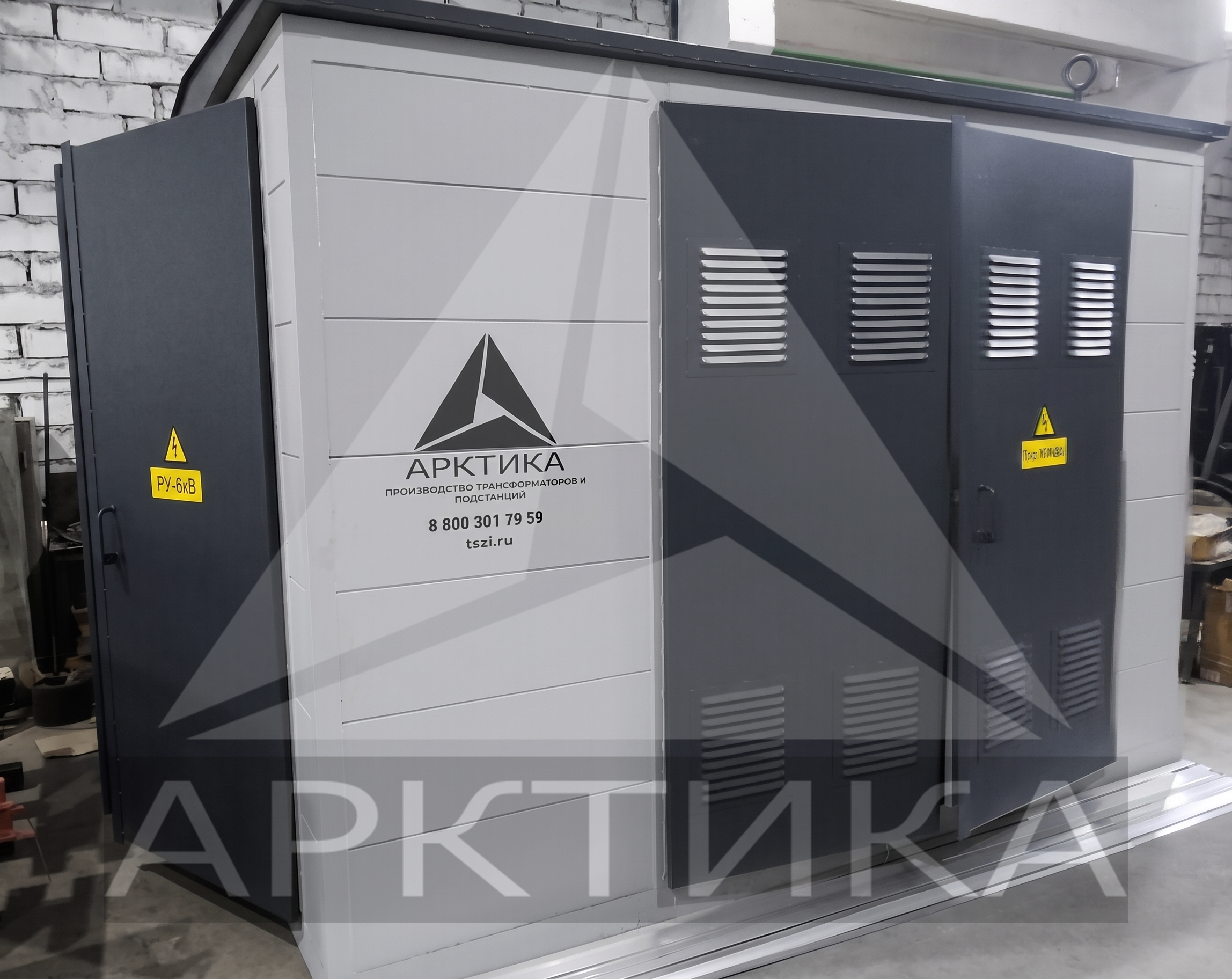

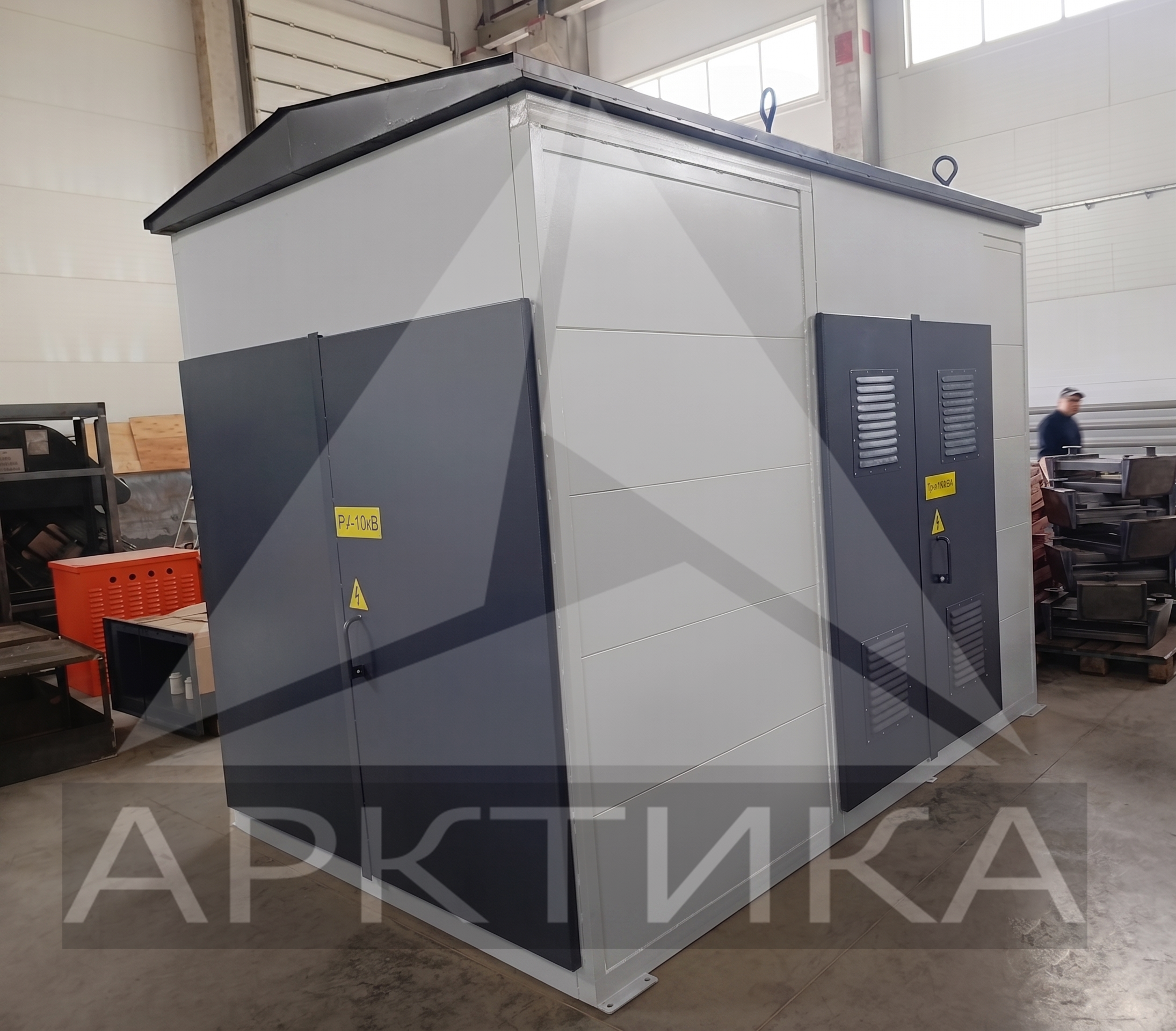

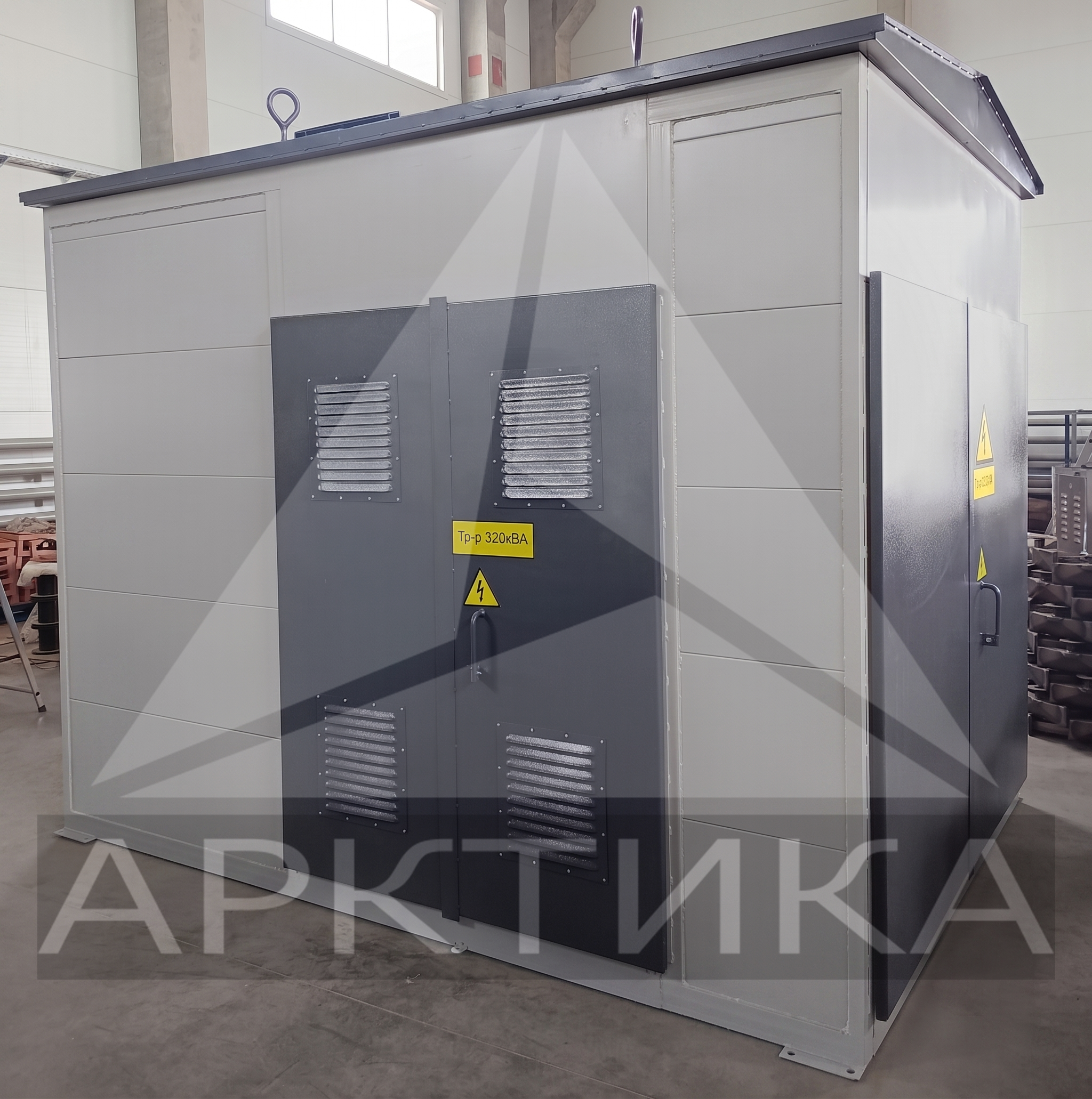

По конструктивному исполнению подстанция представляет собой сварную металлоконструкцию с современным дизайном, базирующуюся на каркасе из стальных профилей. Все металлические части конструкции имеют стойкое антикоррозийное покрытие, обеспечивающие высокий показатель устойчивости к агрессивной среде и повышенной влажности. Внешняя обшивка подстанции выполнена из оцинкованной листовой стали толщиной 1,2 миллиметра.

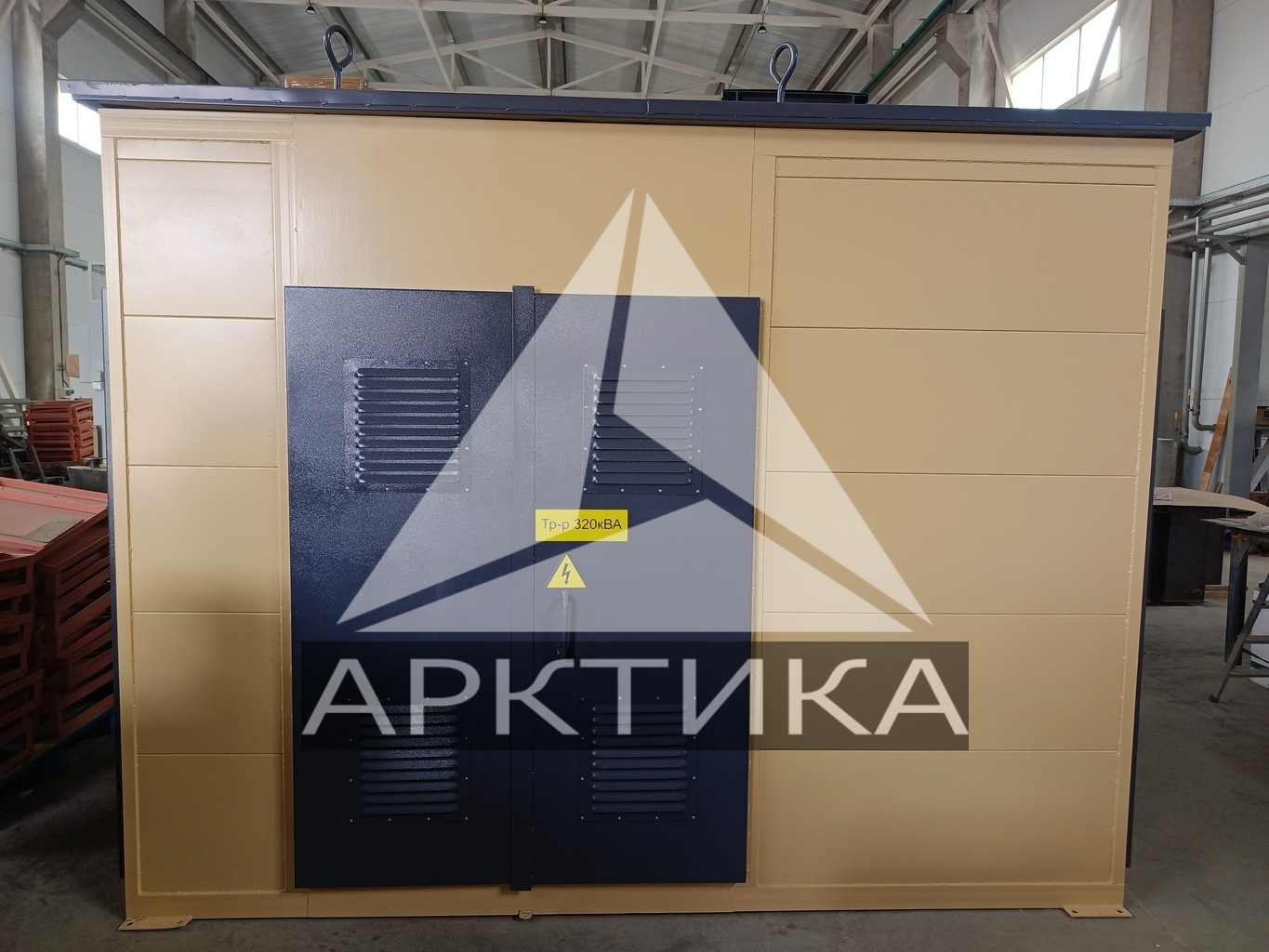

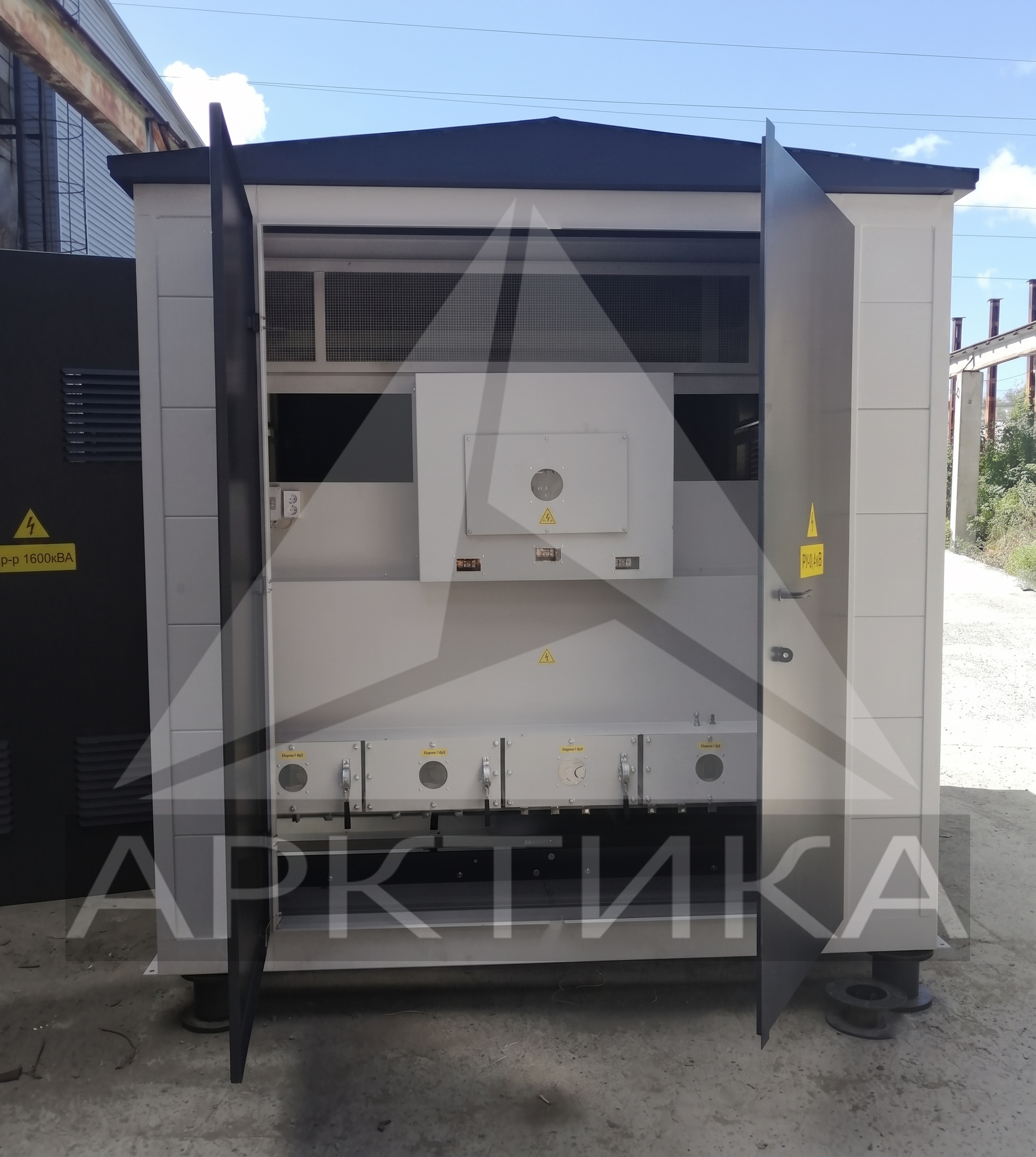

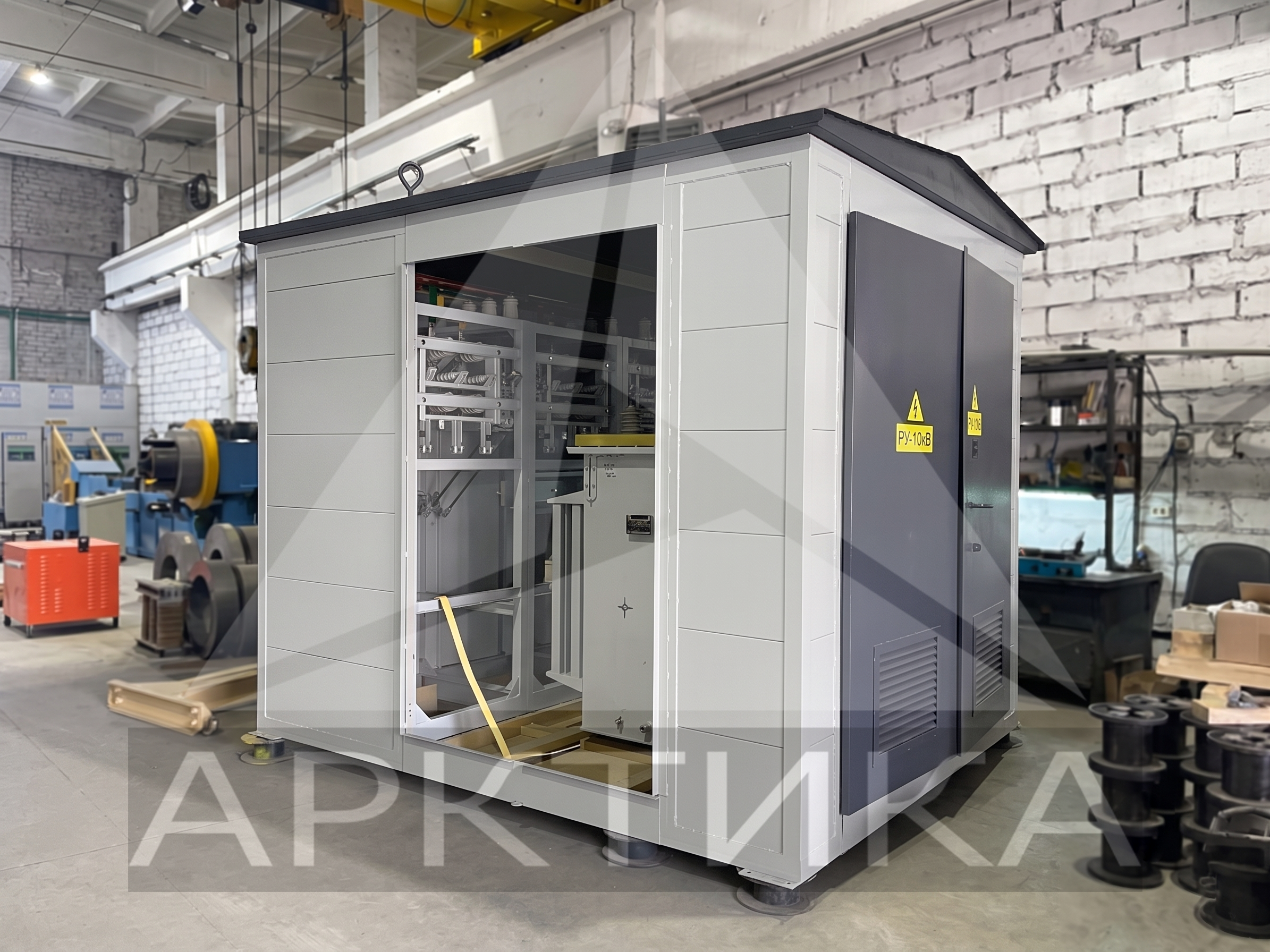

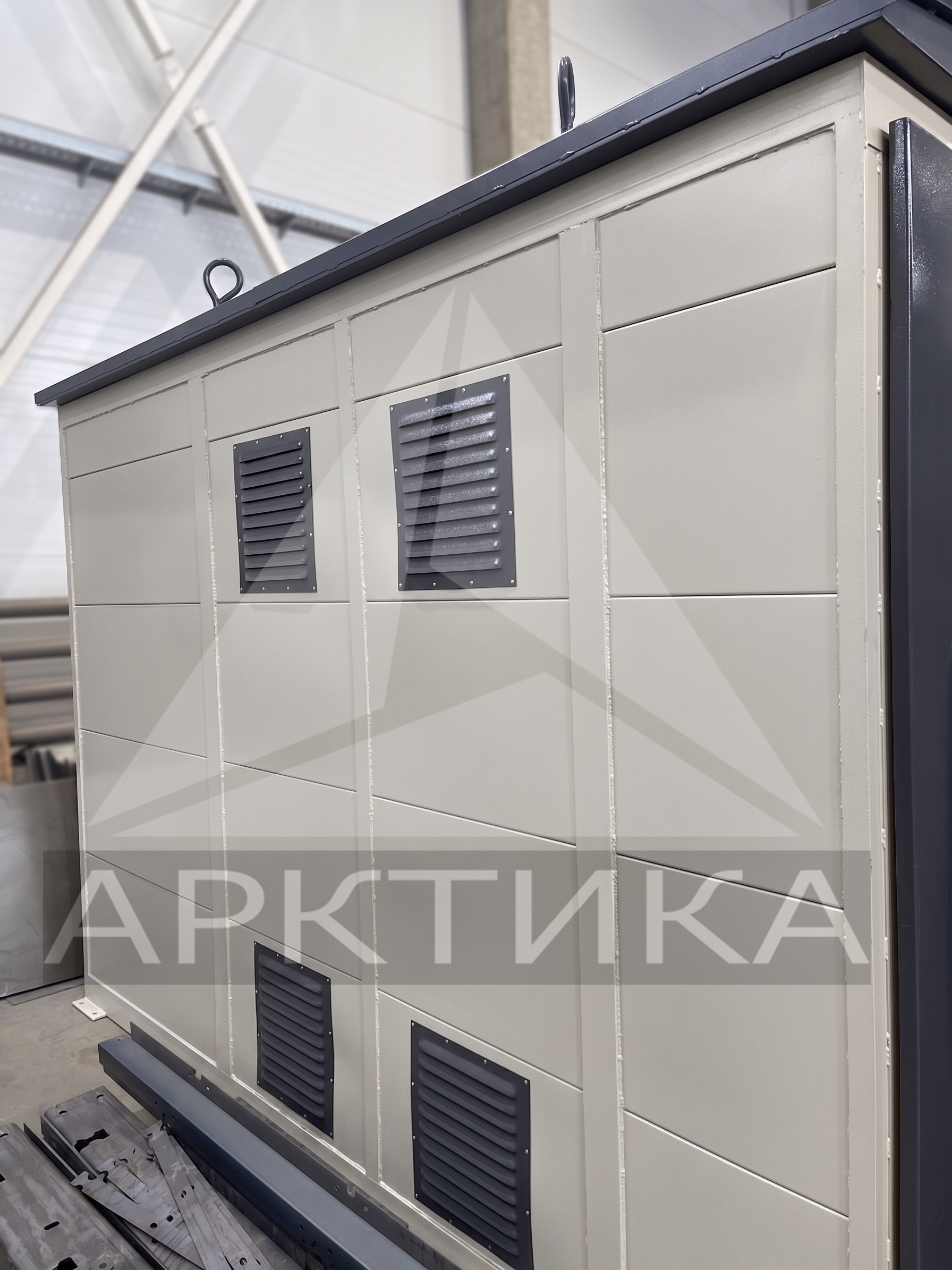

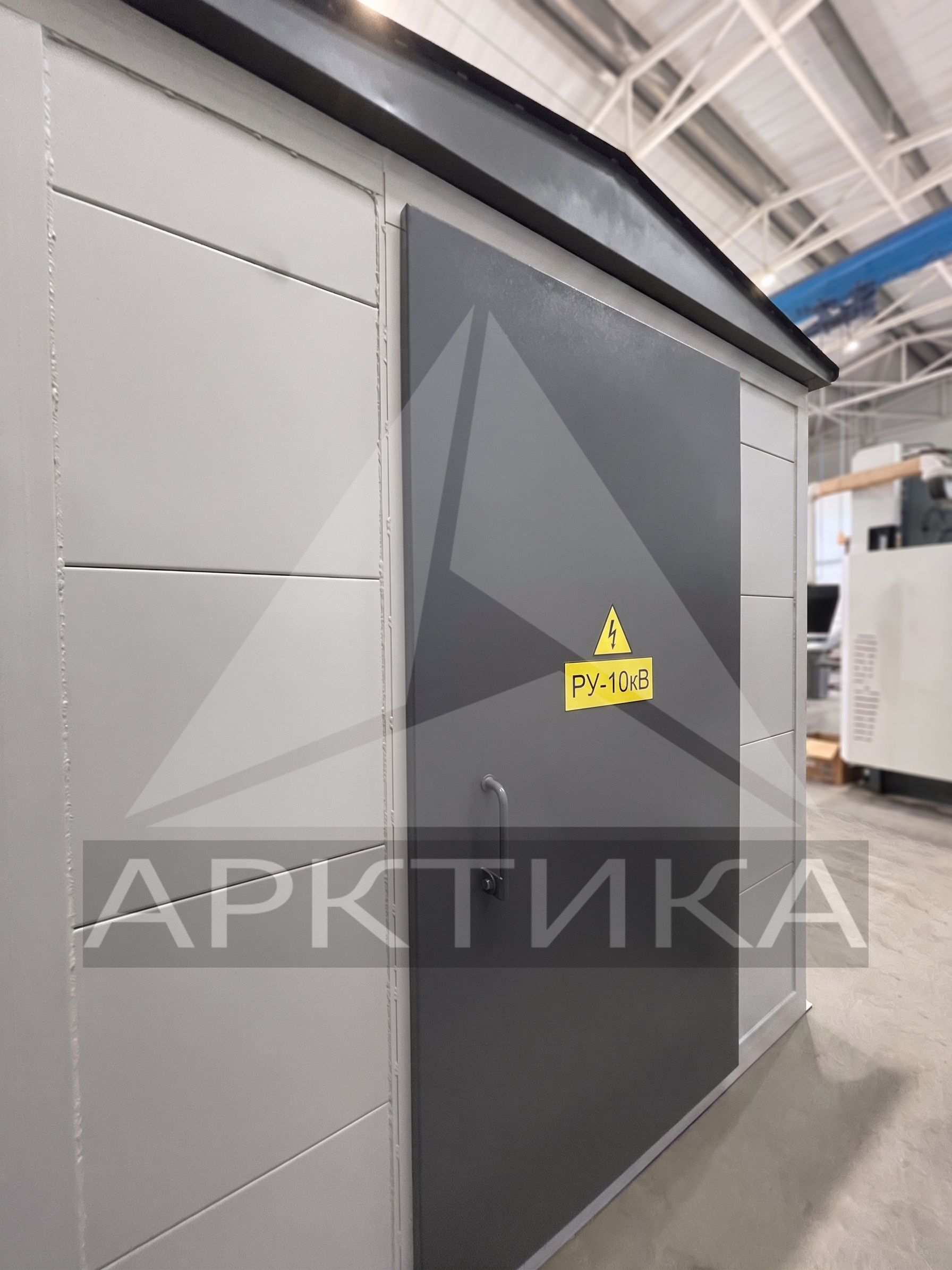

В зависимости от предъявляемых требований по мощности схема электрических соединений, а также количество ячеек могут варьироваться. Это влияет на компоновку и габариты подстанции. Внутренние отсеки КТП-160 отделены металлическими стенами, каждая из которых имеет отдельную дверь с собственным замком. Для обеспечения надлежащего уровня вентиляции и охлаждения каждая дверь оснащена проемом с жалюзи. В зависимости от условий эксплуатации и нагрузки трансформаторный отсек может дополнительно снабжаться вытяжным вентилятором.

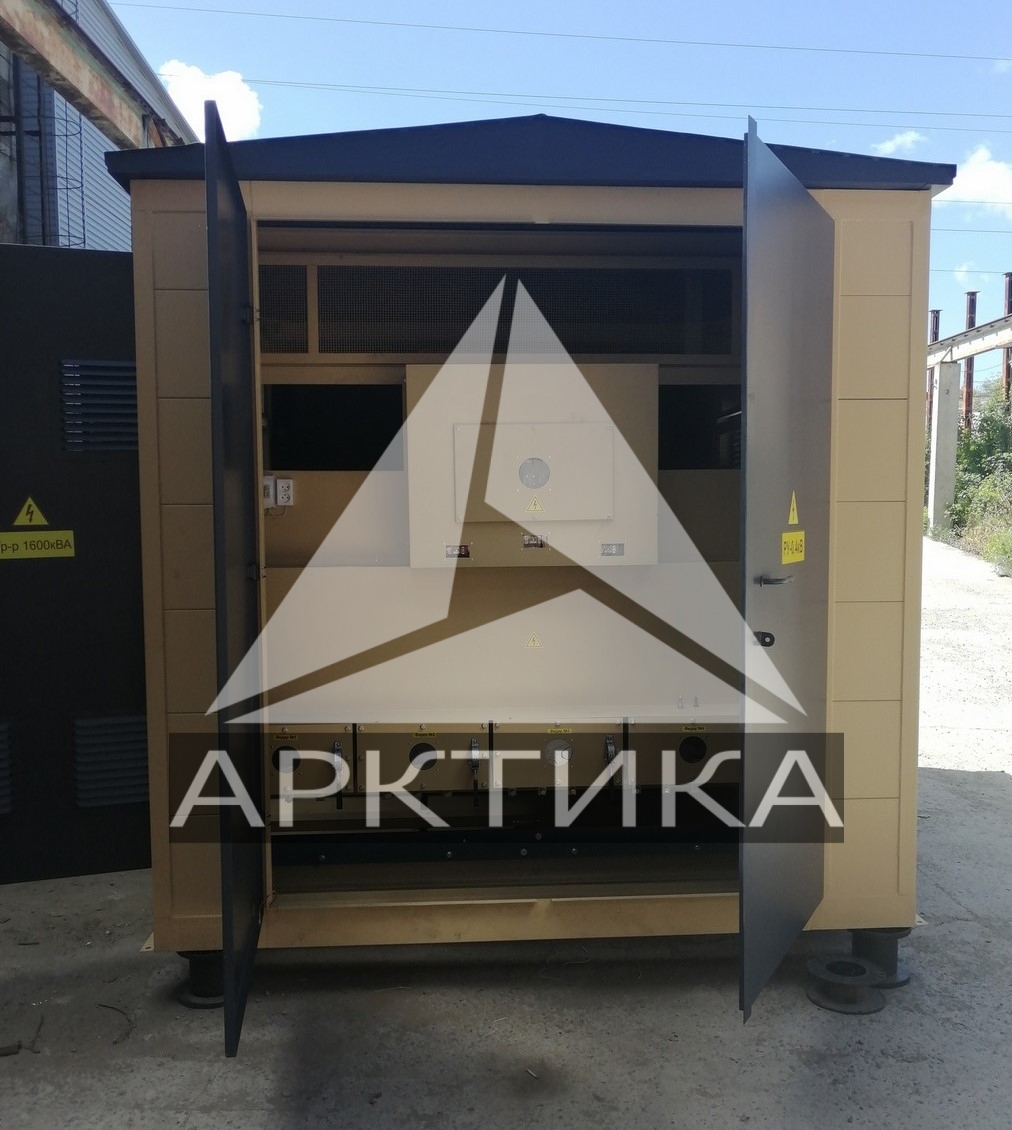

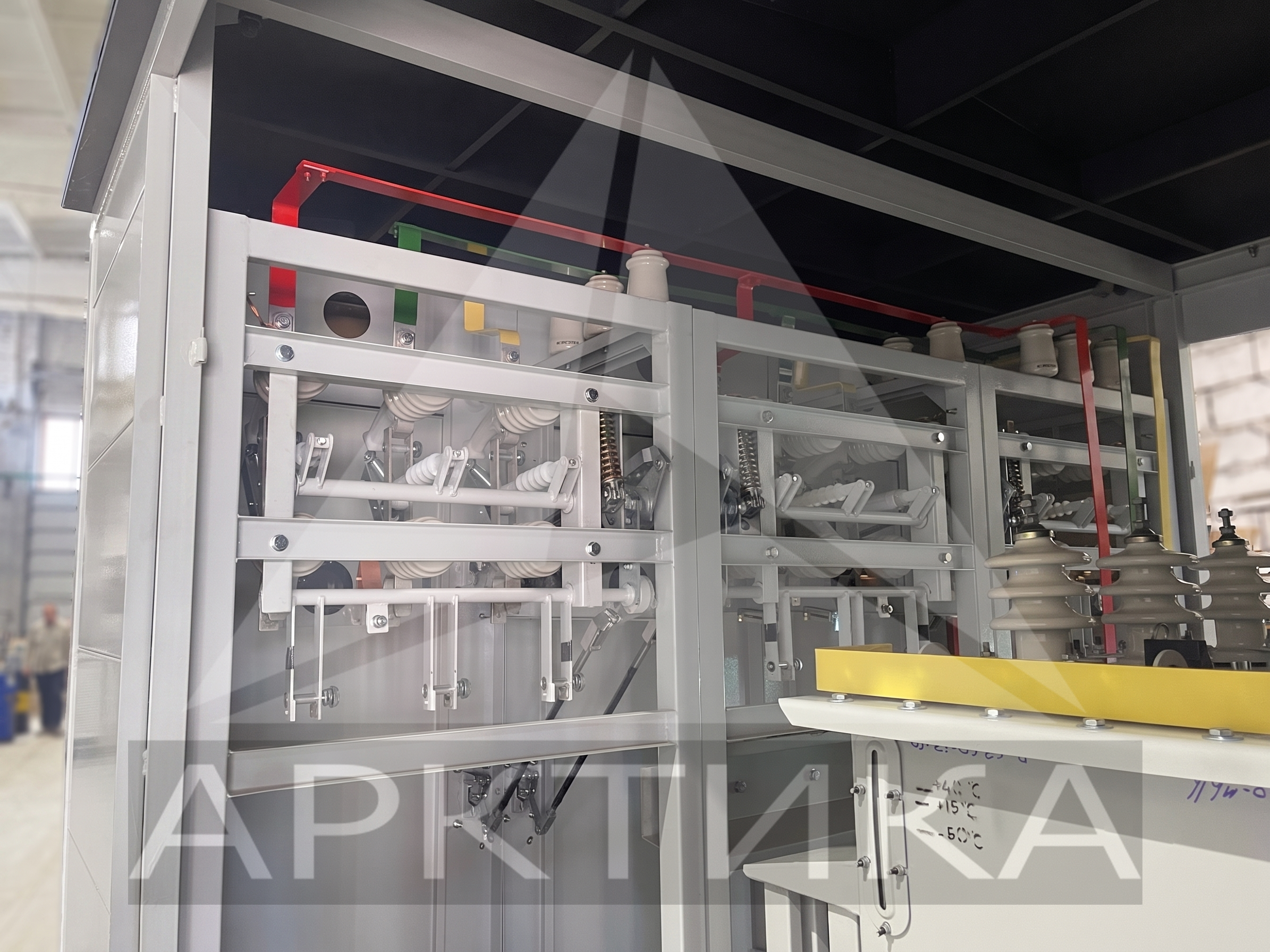

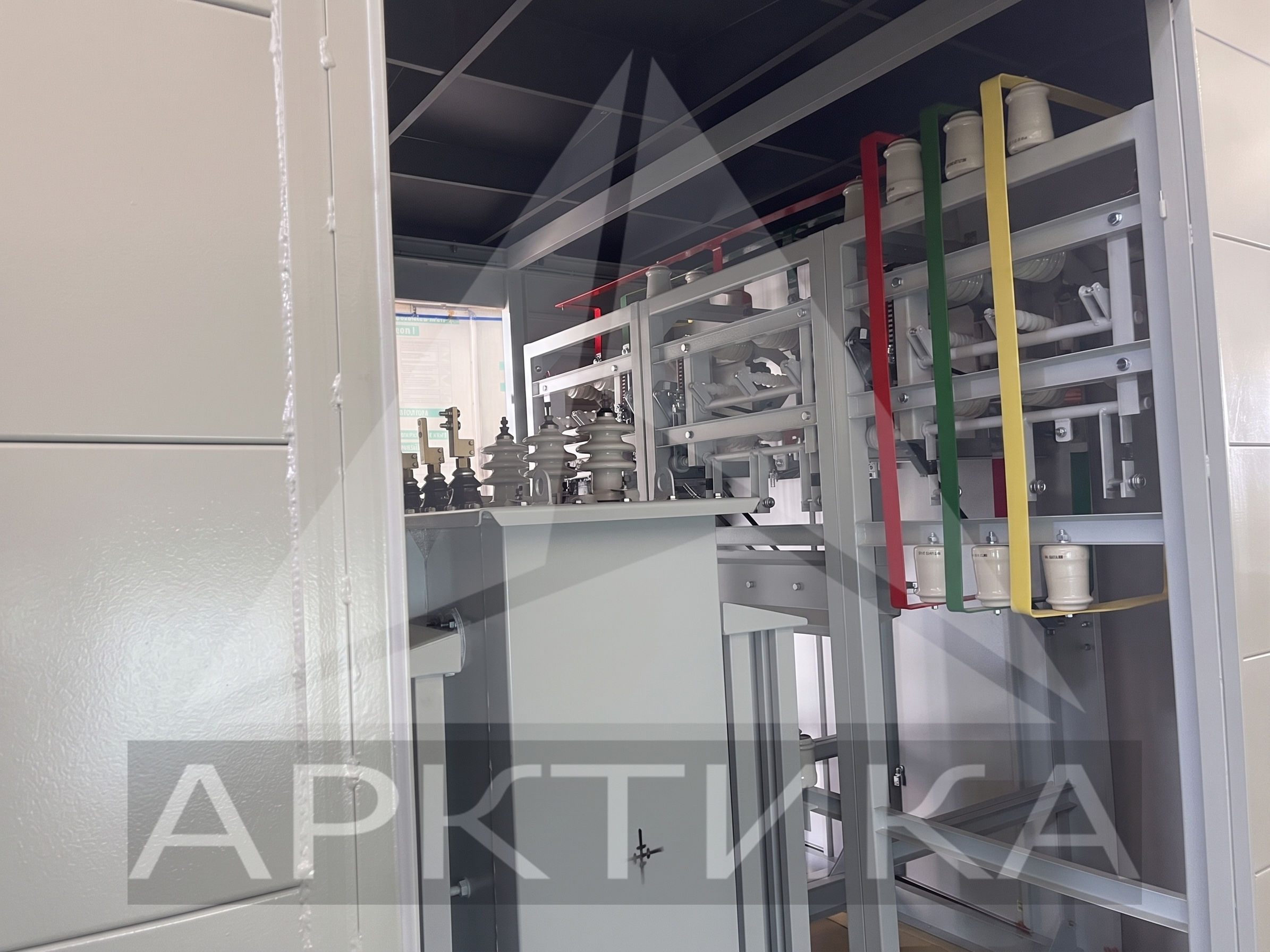

Ячейки распределительных устройств высокого и низкого напряжения расположены в один ряд и образуют своеобразный технический коридор. Для улучшения условий монтажа, модификации и обслуживания оборудования подстанции ее помещения оснащены приборами освещения, вентиляции и отопления в холодное время года.
В зависимости от потребностей заказчика, высоковольтный ввод подстанции может быть выполнен как в воздушном варианте с проходными изоляторами, устанавливаемыми на крыше, так и в кабельном исполнении, с подземным подводом кабеля через днище или стены. Низковольтный вывод также может быть представлен как в кабельном, так и в воздушном исполнении.
В качестве основания подстанции используется цельносварная конструкция из стального профиля со сплошным или просечным настилом и маслоприемным отверстием, предусмотренным на случай экстренного сброса трансформаторного масла. Запаса прочности основания достаточно для установки одного трансформатора мощностью до 2500 кВА, что позволяет в дальнейшем произвести модификацию, при необходимости увеличить мощность подстанции.
Ключевые модули, обеспечивающие функционирование подстанции:
Распределительное устройство высокого напряжения КСО-3хх-КН или КСО-2хх-КН, рассчитанное на напряжение 6 или 10 кВ;Непосредственно силовой трансформатор, преобразующий входное высоковольтное напряжение в трехфазное 400 В;
Распределительное устройство низкого напряжения ЩО-70-КН.
Дополнительное оснащение
Серия распределительных устройств КСО-3xx-КН позволяет работать с мощностями до 1000 кВА. При необходимости получить более высокие значения мощности можно использовать устройство КСО-2xx-КН, в конструкции которого применены высоковольтные вакуумные выключатели.

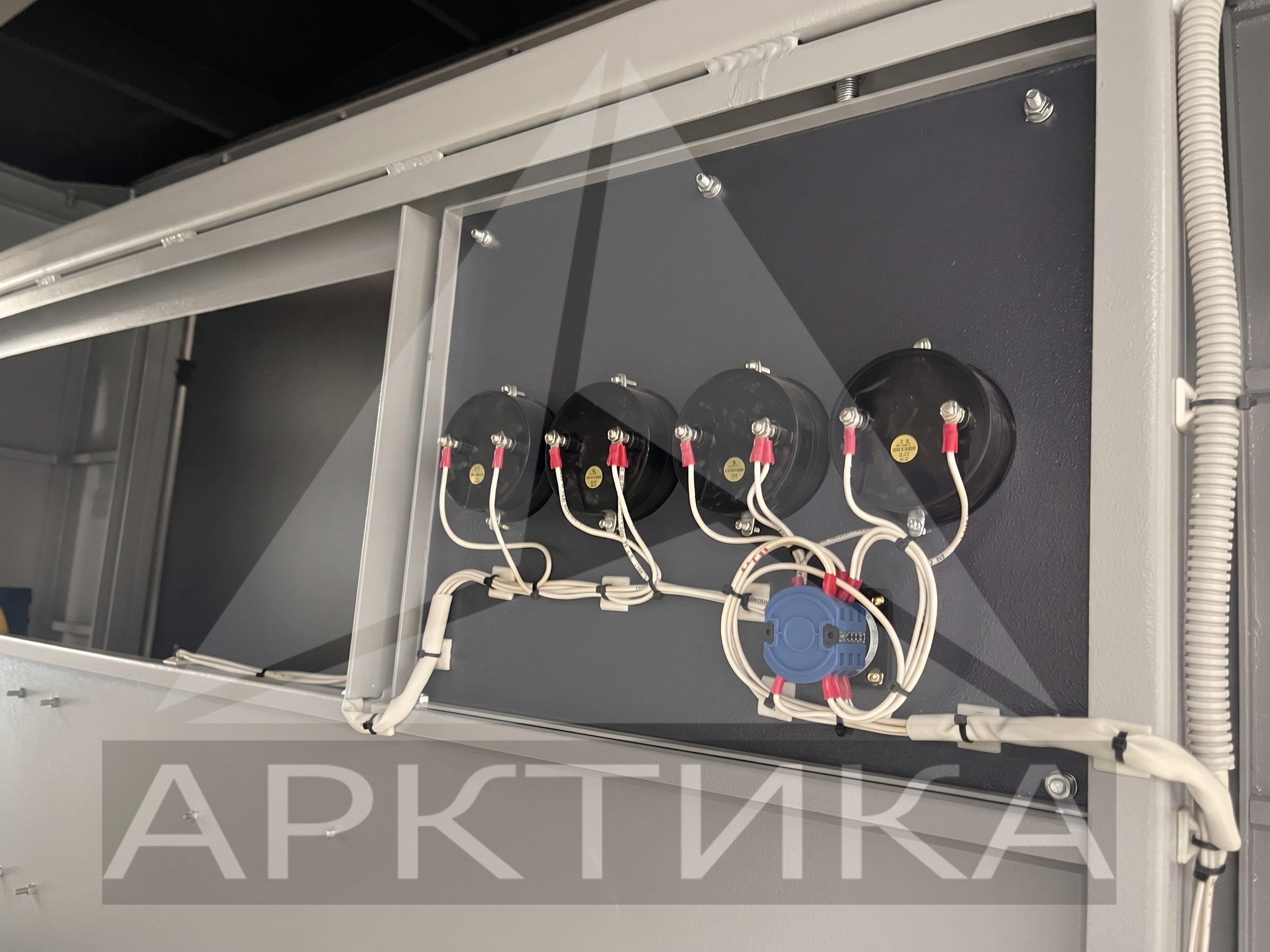

В выходном контуре низкого напряжения с целью защиты от перегрузок могут устанавливаться автоматические выключатели, рубильники или предохранители. Также, в зависимости от модификации, выходной низковольтный распределитель может оснащаться дополнительными устройствами, расширяющими функционал такими возможностями, как:
Автоматический учёт и ограничение расхода электроэнергии;Управление уличным освещением в зависимости от времени суток;
Включение/выключение отдельных линий низковольтного контура через определенные временные промежутки (например, для вентиляции или отопления).
Условия эксплуатации
- Температурный диапазон от -40°С до +50°С;
- Высота над уровнем моря до 1000 м;
- Внешние механические воздействия, соответствующие группе М18;
- Неагрессивная внешняя среда, не содержащая окислителей и взрывоопасных веществ;
- Относительная влажность не выше 80%;
- Скорость ветра до 36 м/с (но не более 15 м/с при гололеде).
Контроль качества
Трансформаторное оборудование, выпускаемое заводом «Арктика» сертифицировано, соответствует Госстандартам РФ и проходит обязательную предпродажную диагностику. На всю продукцию имеются сертификаты соответствия ГОСТ РФ и Декларация о соответствии. Контроль качества на заводе трансформаторного оборудования «Арктика» состоит из двух этапов. На первом этапе осуществляется входной контроль качества материалов и комплектующих. Вторым этапом являются приемо-сдаточные испытания, включающие в себя:
- измерение сопротивления обмоток;
- измерение коэффициента трансформации измерение и контроль группы соединения обмоток;
- измерение напряжения короткого замыкания;
- измерение потерь при нагрузке;
- измерение потерь тока холостого хода;
- испытания диэлектрической прочности изоляции;
- испытания наведенным напряжением;
- измерение частичных разрядов;
- испытание на стойкость к грозовому импульсному напряжению;
- испытание на нагрев;
- испытание на короткое замыкание;
- измерение уровня шума.
Система контроля качества на заводе «Арктика» обеспечивает соответствие выпускаемой трансформаторной продукции всем заявленным характеристикам.
Как купить, заказать:
На нашем заводе вы можете купить, заказать киосковые КТП различной мощности.
Индивидуально могут быть выпущены киосковые КТП нетипичной номинальной мощности или с другим значением напряжений на вторичных обмотках. Следует учесть, что цена такого устройства рассчитывается отдельно и займет некоторое время. Также по требованию заказчика для повышения защитных свойств Киосковые КТП могут быть выполнены с усиленной изоляцией.
Мы выполним расчет требуемого оборудования и предоставим развернутое технико-коммерческое предложение. Для того чтобы купить, заказать киосковые КТП и по всем интересующим Вас вопросам можете обратиться к нашим специалистам по телефону 8 800 301 79 59, а также отправить заявку на электронную почту transformator1+295934587@ruteh.ru
О заводе:
Барнаульский завод трансформаторов «Арктика» - комплексный подход в решении задач энергетической сферы.
Одним из главных направлений деятельности завода является разработка и изготовление трансформаторного оборудования. Высокий уровень производства трансформаторного завода «Арктика» достигается за счет сочетания собственных конструкторских разработок и современных технологий. Многолетний опыт работы конструкторского бюро завода позволяет изготавливать нестандартную трансформаторную продукцию, учитывая индивидуальные технические требования заказчиков.
Производственный комплекс завода «Арктика» включает цеха для изготовления высоковольтного и низковольтного трансформаторного оборудования. Современное металлообрабатывающее оборудование позволяет создавать высококачественные элементы конструкций. Установка нового станочного парка и пропиточных камер помогла существенно сократить сроки изготовления продукции для наших клиентов.
Гарантии производителя:
Гарантийное обслуживание включает в себя бесплатные работы по устранение скрытых заводских дефектов, замену комплектующих и узлов вышедших из строя в период гарантийного срока при условии соблюдения потребителем условий транспортирования, хранения, монтажа и эксплуатации в соответствии с технической документацией.
Также Вас могут заинтересовать:
https://tszi.ru/catalog/transformatory_silovye_all/
https://tszi.ru/catalog/trekhfaznye-ponizhayushchie-transformatory/
https://tszi.ru/catalog/komplektnye_transformatornye_podstancii/
Номинальная мощность, кВА | 160 |
Номинальная частота сети, Гц | 50 |
Номинальное напряжение сети ВН, В | 10000 или 6000 |
Номинальное напряжение сети НН, В | 400 |

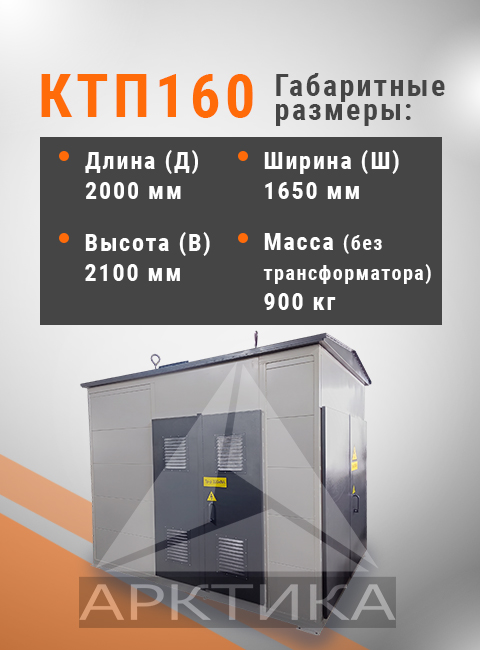

Габаритные размеры, мм | 2000х1650х2100 |
Масса (без трансформатора), кг | 900 |
Сеть, кВ | 6; 10; 20; 27,5; 35 |
